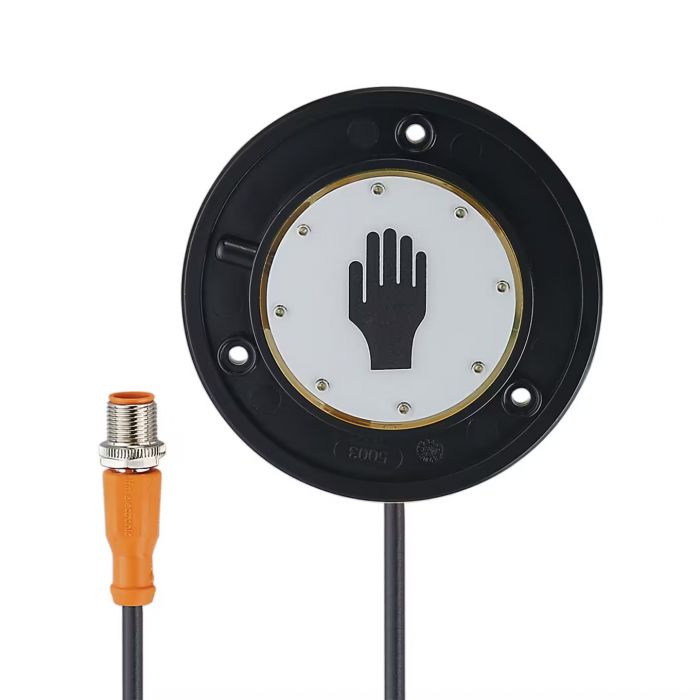

KT5020 \ Capacitive sensor \ PNP NO \ Ø 97 \ Cable PUR 0.3 m+M12 Connector

รายละเอียด KT5020 เซนเซอร์ปุ่มสัมผัสแบบคาปาซิทีฟ ifm efector 140

KT5020 เป็นเซนเซอร์ปุ่มสัมผัสแบบคาปาซิทีฟ (Capacitive Touch Sensor) จาก ifm ซีรีส์ efector 140 ออกแบบสำหรับใช้เป็นปุ่มสั่งงานเครื่องจักรและระบบควบคุมอัตโนมัติ โดยตรวจจับการสัมผัสของผู้ปฏิบัติงานโดยไม่ต้องออกแรงกดปุ่มเชิงกล ใช้หลักการทำงานแบบ Dynamic พร้อมเอาต์พุต PNP Normally Open (NO) ที่ส่งสัญญาณเป็นพัลส์ระยะเวลา 300 มิลลิวินาทีเมื่อสัมผัส มีไฟ LED สีแดงและสีเขียวแสดงสถานะ ตัวเรือนทรงกลมเส้นผ่านศูนย์กลาง 97 มม. พร้อมสาย PUR ยาว 0.3 เมตรและขั้วต่อ M12 เหมาะสำหรับติดตั้งบนแผงควบคุมและเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ปุ่มสัมผัสแบบ Capacitive ไม่ต้องใช้แรงกดเชิงกล
• หลักการทำงานแบบ Dynamic สำหรับส่งสัญญาณเมื่อมีการสัมผัส
• เอาต์พุต PNP แบบ Normally Open (NO)
• ส่งสัญญาณเอาต์พุตเป็นพัลส์ระยะเวลา 300 มิลลิวินาที
• รองรับแรงดันไฟเลี้ยง 12-30 VDC
• กระแสโหลด Switching Output สูงสุด 200 mA
• เวลาตอบสนองรวดเร็ว 35 มิลลิวินาที
• ไฟ LED สีแดง 8 ดวง แสดงสถานะการสวิตช์
• ไฟ LED สีเขียว 8 ดวง สามารถเปิดใช้งานผ่าน PIN 2
• ตัวเรือนทรงกลมเส้นผ่านศูนย์กลาง 97 มม. ความหนา 11 มม.
• สาย PUR ยาว 0.3 เมตร พร้อมขั้วต่อ M12
• ระดับการป้องกัน IP67 และ IP69K เฉพาะด้านหน้า
• พื้นผิวทนต่อน้ำมัน แรงกระแทก และรอยขีดข่วน
• ลดการสึกหรอและการบำรุงรักษาเมื่อเทียบกับปุ่มกดเชิงกล

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: KT5020
• รหัสผลิตภัณฑ์: KTRDHOKGRBPKG/AM/US/0,3M
• ซีรีส์: efector 140
• ประเภท: Capacitive Touch Sensor
• หลักการตรวจจับ: Capacitive Touch Detection
• หลักการทำงาน: Dynamic
• รูปแบบตัวเรือน: Cylindrical / Round Housing
• เส้นผ่านศูนย์กลางตัวเรือน: 97 mm
• ความหนาตัวเรือน: 11 mm
• แรงดันไฟเลี้ยง: 12...30 VDC
• กระแสไฟที่ใช้: 30 mA
• ระดับการป้องกันทางไฟฟ้า: Class III
• ระบบป้องกันการต่อขั้วไฟกลับ: มี
• ระยะเวลาหน่วงหลังจ่ายไฟสูงสุด: 500 ms
• รูปแบบ Switching Output: PNP
• ฟังก์ชัน Switching Output: Normally Open (NO)
• กระแสโหลด Switching Output สูงสุด: 200 mA
• ระยะเวลาสัญญาณเอาต์พุต: 300 ms
• ระบบป้องกันเอาต์พุต: Short-Circuit Protection
• ระบบป้องกันกระแสเกิน: Overload Protection
• เวลาตอบสนอง: 35 ms
• อุณหภูมิแวดล้อม: -40...85°C
• ระดับการป้องกัน: IP67 / IP69K เฉพาะด้านหน้า
• วัสดุหน้าสัมผัส: PA Grilamid TR 90UV แบบโปร่งใส
• วัสดุตัวเรือน: PC/ABS สีดำ
• ไฟแสดงสถานะการสวิตช์: LED สีแดง 8 ดวง
• ไฟแสดงสถานะการทำงาน: LED สีเขียว 8 ดวง เปิดใช้งานผ่าน PIN 2
• การเชื่อมต่อไฟฟ้า: สาย PUR ความยาว 0.3 m พร้อมขั้วต่อ M12
• ขั้วต่อ: M12, A-Coded, 4 Pins
• น้ำหนัก: ประมาณ 136.5 g

การใช้งาน

• ปุ่มสั่งเริ่มกระบวนการทำงานของเครื่องจักร
• ปุ่มสั่งงานแบบพัลส์สำหรับระบบควบคุมอัตโนมัติ
• ปุ่มควบคุมบนแผง Operator Panel
• ระบบสั่งงานเครื่องจักรผ่านการสัมผัสของผู้ปฏิบัติงาน
• ระบบควบคุมสายพานลำเลียงและอุปกรณ์ในสายการผลิต
• ปุ่มสั่งงานในสถานีประกอบชิ้นงาน
• ระบบควบคุมที่รับสัญญาณ Digital PNP ผ่าน PLC

ข้อควรทราบ

KT5020 เป็นเซนเซอร์ปุ่มสัมผัสสำหรับสั่งงานเครื่องจักร ไม่ใช่เซนเซอร์วัดระดับของเหลว รุ่นนี้ใช้หลักการทำงานแบบ Dynamic โดยส่งสัญญาณเอาต์พุตเป็นพัลส์ 300 มิลลิวินาที แตกต่างจากรุ่น Static ที่มีลักษณะการตอบสนองอีกแบบหนึ่ง เอาต์พุตเป็น PNP Normally Open (NO) ไม่ใช่รุ่นที่ปรับ PNP/NPN หรือรองรับ IO-Link ระดับการป้องกัน IP69K ใช้เฉพาะด้านหน้าเท่านั้น ควรตรวจสอบผังการเดินสายและการใช้งาน PIN 2 สำหรับควบคุมไฟ LED สีเขียวก่อนติดตั้ง อุปกรณ์นี้ไม่ใช่ปุ่มหยุดฉุกเฉินที่ได้รับการรับรองด้านความปลอดภัย จึงไม่ควรใช้แทน Emergency Stop ในระบบ Safety
