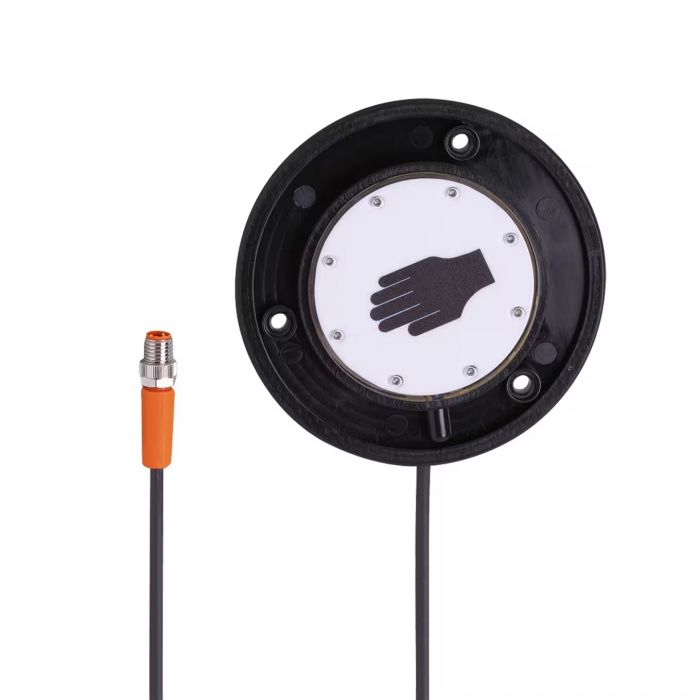

KT5011 \ Capacitive sensor \ PNP NO \ Ø 96.9 \ Cable PUR 0.3 m+M8 Conector

รายละเอียด KT5011 เซนเซอร์ปุ่มสัมผัสแบบคาปาซิทีฟ ifm efector 140

KT5011 เป็นเซนเซอร์ปุ่มสัมผัสแบบคาปาซิทีฟ (Capacitive Touch Sensor) จาก ifm ซีรีส์ efector 140 ออกแบบสำหรับใช้เป็นปุ่มสั่งงานเครื่องจักรและระบบควบคุมอัตโนมัติ โดยตรวจจับการสัมผัสผ่านหลักการ Capacitive ไม่จำเป็นต้องออกแรงกดปุ่มเชิงกล ใช้รูปแบบการทำงานแบบ Dynamic พร้อมเอาต์พุต PNP Normally Open (NO) ส่งสัญญาณเป็นพัลส์ระยะเวลา 300 มิลลิวินาทีเมื่อมีการสัมผัส มีไฟ LED สีแดงและสีเขียวสำหรับแสดงสถานะ ตัวเรือนทรงกลมเส้นผ่านศูนย์กลาง 96.9 มม. ความหนา 11 มม. พร้อมสาย PUR ความยาว 0.3 เมตรและขั้วต่อ M8 เหมาะสำหรับติดตั้งบนแผงควบคุมเครื่องจักรในงานอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ปุ่มสัมผัสแบบ Capacitive ทำงานโดยไม่ต้องกดปุ่มเชิงกล
• ใช้หลักการทำงานแบบ Dynamic สำหรับตรวจจับการสัมผัส
• เอาต์พุตแบบ PNP Normally Open (NO)
• ส่งสัญญาณเอาต์พุตเป็นพัลส์ระยะเวลา 300 มิลลิวินาที
• รองรับแรงดันไฟเลี้ยง 12-30 VDC
• กระแสโหลด Switching Output สูงสุด 200 mA
• เวลาตอบสนองรวดเร็ว 35 มิลลิวินาที
• ไฟ LED สีแดง 8 ดวง และสีเขียว 8 ดวง สำหรับแสดงสถานะ
• ตัวเรือนทรงกลมเส้นผ่านศูนย์กลาง 96.9 มม. ความหนา 11 มม.
• สาย PUR ความยาว 0.3 เมตร พร้อมขั้วต่อ M8
• ระดับการป้องกัน IP67 และ IP69K เฉพาะด้านหน้า
• ช่วยลดการสึกหรอจากการใช้งานเมื่อเทียบกับปุ่มกดเชิงกล

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: KT5011
• รหัสผลิตภัณฑ์: KTRDHOK-RBPKG/AM/AS/0,3M
• ซีรีส์: efector 140
• ประเภท: Capacitive Touch Sensor
• หลักการตรวจจับ: Capacitive Touch Detection
• หลักการทำงาน: Dynamic
• รูปแบบตัวเรือน: Cylindrical / Round Housing
• เส้นผ่านศูนย์กลางตัวเรือน: 96.9 mm
• ความหนาตัวเรือน: 11 mm
• แรงดันไฟเลี้ยง: 12...30 VDC
• กระแสไฟที่ใช้: 30 mA
• ระดับการป้องกันทางไฟฟ้า: Class III
• ระบบป้องกันการต่อขั้วไฟกลับ: มี
• ระยะเวลาหน่วงหลังจ่ายไฟสูงสุด: 500 ms
• รูปแบบ Switching Output: PNP
• ฟังก์ชัน Switching Output: Normally Open (NO)
• กระแสโหลด Switching Output สูงสุด: 200 mA
• ระยะเวลาสัญญาณเอาต์พุต: 300 ms
• ระบบป้องกันเอาต์พุต: Short-Circuit Protection
• ระบบป้องกันกระแสเกิน: Overload Protection
• เวลาตอบสนอง: 35 ms
• อุณหภูมิแวดล้อม: -40...85°C
• ระดับการป้องกัน: IP67 / IP69K เฉพาะด้านหน้า
• วัสดุหน้าสัมผัส: PA Grilamid TR 90UV แบบโปร่งใส
• วัสดุตัวเรือน: PC/ABS สีดำ
• ไฟแสดงสถานะ: LED สีแดง 8 ดวง และสีเขียว 8 ดวง
• การเชื่อมต่อไฟฟ้า: สาย PUR ความยาว 0.3 m พร้อมขั้วต่อ M8
• ขั้วต่อ: M8, A-Coded
• น้ำหนัก: ประมาณ 114 g

การใช้งาน

• ปุ่มสั่งเริ่มกระบวนการทำงานของเครื่องจักร
• ปุ่มสั่งงานแบบพัลส์สำหรับระบบควบคุมอัตโนมัติ
• ปุ่มควบคุมบนแผง Operator Panel
• ระบบสั่งงานเครื่องจักรผ่านการสัมผัสของผู้ปฏิบัติงาน
• ระบบควบคุมสายพานลำเลียงและอุปกรณ์ในสายการผลิต
• ปุ่มสั่งงานในสถานีประกอบชิ้นงาน
• ระบบควบคุมที่รับสัญญาณ Digital PNP ผ่าน PLC

ข้อควรทราบ

KT5011 เป็นเซนเซอร์ปุ่มสัมผัสสำหรับสั่งงานเครื่องจักร ไม่ใช่เซนเซอร์วัดระดับของเหลว รุ่นนี้ใช้หลักการทำงานแบบ Dynamic โดยส่งสัญญาณพัลส์ 300 มิลลิวินาที แตกต่างจากรุ่น Static ที่ตอบสนองตามการสัมผัส เอาต์พุตเป็น PNP Normally Open (NO) และไม่มีการระบุว่ารองรับ IO-Link ใน Datasheet รุ่นนี้ใช้สาย PUR ยาว 0.3 เมตรพร้อมขั้วต่อ M8 ระดับการป้องกัน IP69K ใช้เฉพาะด้านหน้า ควรตรวจสอบการเดินสาย พิกัดโหลด และการติดตั้งก่อนใช้งาน อุปกรณ์นี้ไม่ใช่ปุ่มหยุดฉุกเฉินที่ได้รับการรับรองด้านความปลอดภัย จึงไม่ควรใช้แทน Emergency Stop ในระบบ Safety
