KT5005 \ Capacitive sensor \ PNP NO \ Ø 100 \ Cable PUR 2 m

รายละเอียด KT5005 เซนเซอร์ปุ่มสัมผัสแบบคาปาซิทีฟ ifm efector 140

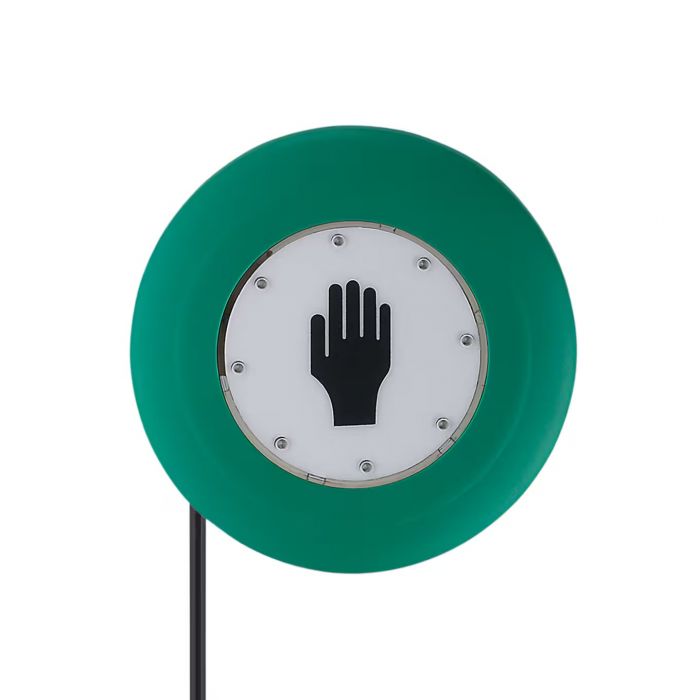

KT5005 เป็นเซนเซอร์ปุ่มสัมผัสแบบคาปาซิทีฟ (Capacitive Touch Sensor) จาก ifm ซีรีส์ efector 140 ออกแบบสำหรับใช้เป็นปุ่มสั่งงานเครื่องจักรและระบบควบคุมอัตโนมัติ โดยตรวจจับการสัมผัสผ่านหลักการ Capacitive ไม่จำเป็นต้องออกแรงกดปุ่มเชิงกล ใช้รูปแบบการทำงานแบบ Static พร้อมเอาต์พุต PNP Normally Open (NO) มีไฟ LED สีแดงและสีเขียวสำหรับแสดงสถานะ ตัวเรือนทรงกลมเส้นผ่านศูนย์กลาง 100 มม. ความหนา 11 มม. พร้อมขอบตกแต่งสีเขียวและสาย PUR ความยาว 2 เมตร เหมาะสำหรับติดตั้งบนแผงควบคุมเครื่องจักรในงานอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ปุ่มสัมผัสแบบ Capacitive ทำงานโดยไม่ต้องกดปุ่มเชิงกล
• ใช้หลักการทำงานแบบ Static สำหรับตรวจจับการสัมผัส
• เอาต์พุตแบบ PNP Normally Open (NO)
• รองรับแรงดันไฟเลี้ยง 12-30 VDC
• กระแสโหลด Switching Output สูงสุด 200 mA
• เวลาตอบสนองรวดเร็ว 35 มิลลิวินาที
• ไฟ LED สีแดง 8 ดวง สำหรับแสดงสถานะการสวิตช์
• ไฟ LED สีเขียว 8 ดวง สำหรับแสดงสถานะไฟเลี้ยง
• ตัวเรือนทรงกลมเส้นผ่านศูนย์กลาง 100 มม. ความหนา 11 มม.
• มาพร้อมขอบตกแต่งสีเขียว และสามารถเลือกขอบสีอื่นเป็นอุปกรณ์เสริมได้
• สายเชื่อมต่อ PUR ความยาว 2 เมตร
• ระดับการป้องกัน IP67 และ IP69K เฉพาะด้านหน้า
• พื้นผิวทนต่อน้ำมัน แรงกระแทก และรอยขีดข่วน
• ช่วยลดการสึกหรอเมื่อเทียบกับปุ่มกดเชิงกล

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: KT5005
• รหัสผลิตภัณฑ์: KTRSHMK-RBPKG/AM/2M
• ซีรีส์: efector 140
• ประเภท: Capacitive Touch Sensor
• หลักการตรวจจับ: Capacitive Touch Detection
• หลักการทำงาน: Static
• รูปแบบตัวเรือน: Cylindrical / Round Housing
• เส้นผ่านศูนย์กลางตัวเรือน: 100 mm
• ความหนาตัวเรือน: 11 mm
• แรงดันไฟเลี้ยง: 12...30 VDC
• กระแสไฟที่ใช้: 30 mA
• ระดับการป้องกันทางไฟฟ้า: Class III
• ระบบป้องกันการต่อขั้วไฟกลับ: มี
• ระยะเวลาหน่วงหลังจ่ายไฟสูงสุด: 500 ms
• รูปแบบ Switching Output: PNP
• ฟังก์ชัน Switching Output: Normally Open (NO)
• กระแสโหลด Switching Output สูงสุด: 200 mA
• ระบบป้องกันเอาต์พุต: Short-Circuit Protection
• ระบบป้องกันกระแสเกิน: Overload Protection
• เวลาตอบสนอง: 35 ms
• อุณหภูมิแวดล้อม: -40...85°C
• ระดับการป้องกัน: IP67 / IP69K เฉพาะด้านหน้า
• วัสดุหน้าสัมผัส: PA Grilamid TR 90UV แบบโปร่งใส
• วัสดุตัวเรือน: PC/ABS สีดำ
• วัสดุขอบตกแต่ง: PC/ABS สีเขียว
• ไฟแสดงสถานะการสวิตช์: LED สีแดง 8 ดวง
• ไฟแสดงสถานะไฟเลี้ยง: LED สีเขียว 8 ดวง
• การเชื่อมต่อไฟฟ้า: สาย PUR ความยาว 2 m
• การเดินสาย: 3-Wire, Brown = L+, Blue = L-, Black = Switching Output
• น้ำหนัก: ประมาณ 158.5 g

การใช้งาน

• ปุ่มสั่งเริ่มหรือหยุดการทำงานของเครื่องจักรทั่วไป
• ปุ่มควบคุมบนแผง Operator Panel
• ระบบสั่งงานเครื่องจักรผ่านการสัมผัสของผู้ปฏิบัติงาน
• ระบบควบคุมสายพานลำเลียงและอุปกรณ์ในสายการผลิต
• ปุ่มควบคุมการทำงานในสถานีประกอบชิ้นงาน
• ระบบควบคุมเครื่องจักรที่ต้องการลดการสึกหรอของปุ่มกด
• ระบบควบคุมอัตโนมัติที่รับสัญญาณ Digital PNP ผ่าน PLC

ข้อควรทราบ

KT5005 เป็นเซนเซอร์ปุ่มสัมผัสสำหรับสั่งงานเครื่องจักร ไม่ใช่เซนเซอร์วัดระดับของเหลว รุ่นนี้ใช้หลักการทำงานแบบ Static พร้อมเอาต์พุต PNP Normally Open (NO) ซึ่งแตกต่างจากรุ่น Dynamic ที่ส่งสัญญาณพัลส์เมื่อมีการสัมผัส ไม่รองรับการปรับเอาต์พุตเป็น NPN หรือการสื่อสาร IO-Link ตามข้อมูลผู้ผลิต รุ่น KT5005 มาพร้อมสาย PUR ความยาว 2 เมตร ไม่ใช่รุ่นที่มีขั้วต่อ M8 หรือ M12 ที่ปลายสาย ระดับการป้องกัน IP69K ใช้เฉพาะด้านหน้า ควรตรวจสอบการติดตั้ง การเดินสาย และพิกัดโหลดก่อนใช้งาน อุปกรณ์นี้ไม่ใช่ปุ่มหยุดฉุกเฉินที่ได้รับการรับรองด้านความปลอดภัย จึงไม่ควรใช้แทน Emergency Stop ในระบบ Safety
