KQ5102 \ Capacitive sensor \ Range 12 mm \ PNP NO/NC \ 20 x 7 x 48 mm \ Cable PUR 0.04 m+Connector M8

รายละเอียด KQ5102 เซนเซอร์ Capacitive ifm

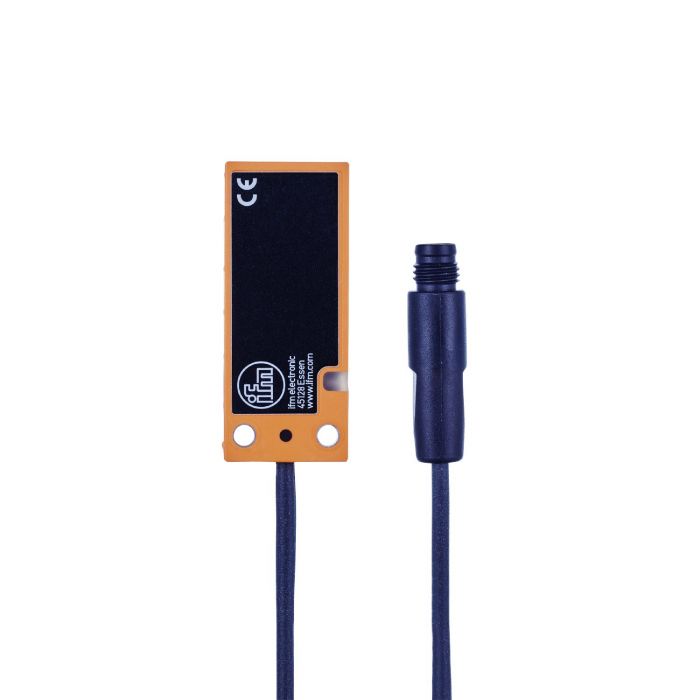

ifm KQ5102 รหัส KQ-3120NFPKG/0,04M/AS เป็นเซนเซอร์คาปาซิทีฟทรงสี่เหลี่ยมบาง ขนาด 20 × 7 × 48 mm ระยะตรวจจับ 12 mm เอาต์พุต PNP เลือก Normally Open หรือ Normally Closed ได้ผ่าน IO-Link เหมาะสำหรับงานตรวจจับในพื้นที่ติดตั้งจำกัด

คุณสมบัติ

• ตัวเรือนบางเพียง 7 mm ช่วยประหยัดพื้นที่ติดตั้ง
• ตั้งค่าพารามิเตอร์ผ่าน IO-Link และรองรับการทำงานแบบสวิตช์ในโหมด SIO
• ไฟ LED สีเหลืองแสดงสถานะสวิตช์
• มีระบบป้องกันการต่อกลับขั้ว ลัดวงจร และโหลดเกิน

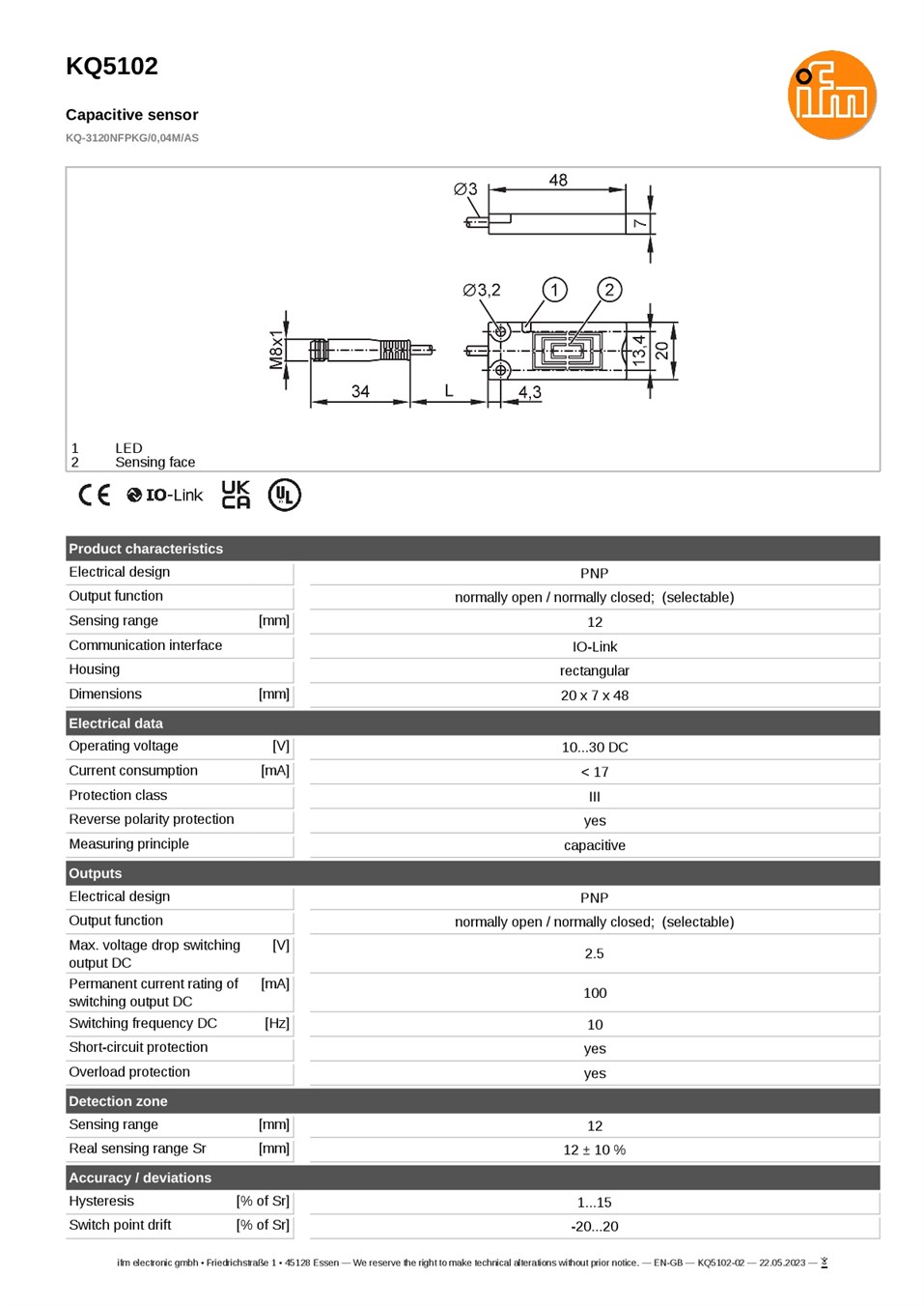

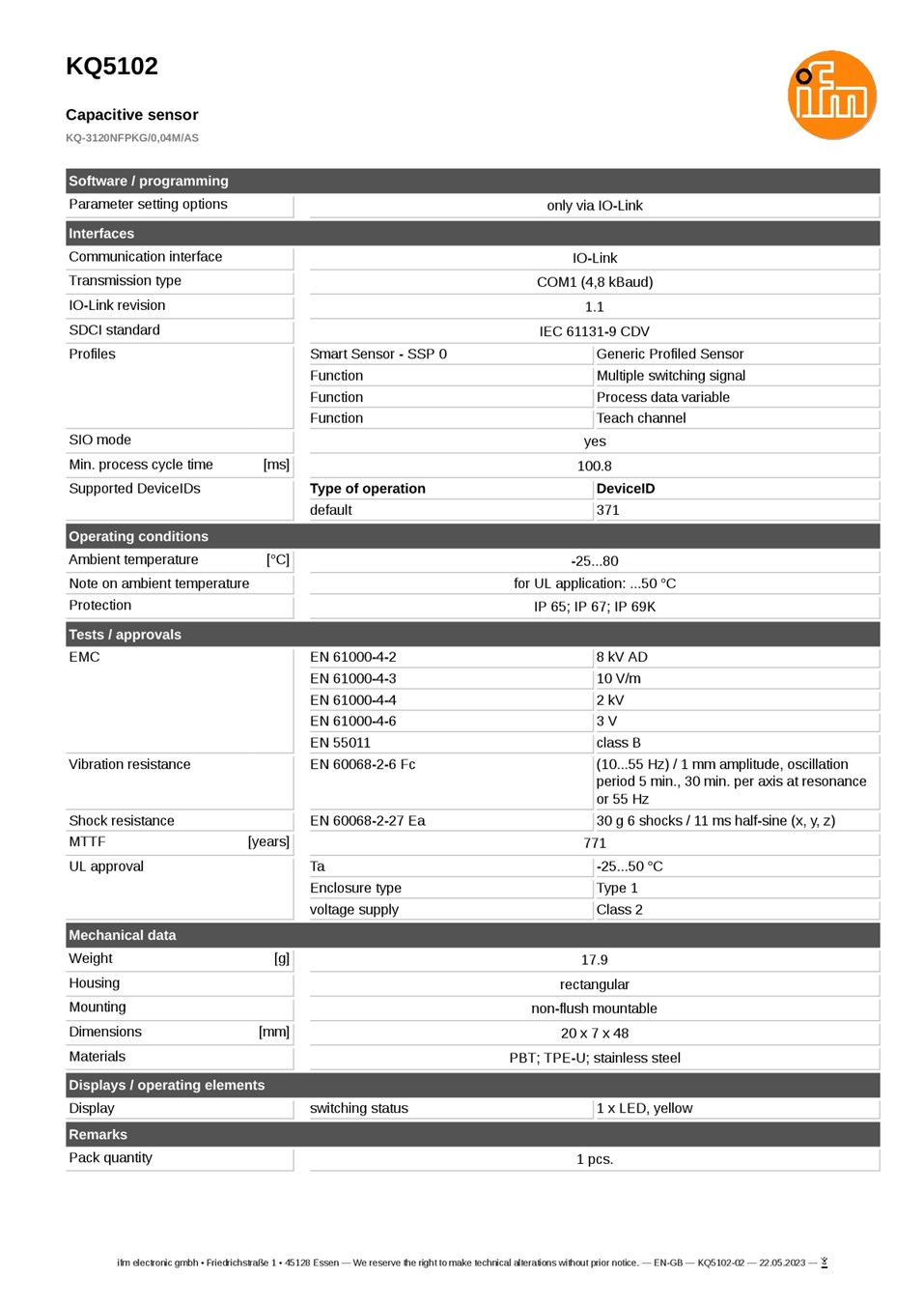

สเปกสินค้า

• แบรนด์: ifm
• รุ่น: KQ5102
• รหัสสินค้า: KQ-3120NFPKG/0,04M/AS
• เอาต์พุต: PNP เลือก NO/NC ได้
• ระยะตรวจจับ: 12 mm
• แรงดันใช้งาน: 10–30 VDC
• กระแสที่อุปกรณ์ใช้: น้อยกว่า 17 mA
• กระแสโหลดต่อเนื่องสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 VDC
• ความถี่สวิตช์: 10 Hz
• การสื่อสาร: IO-Link 1.1 แบบ COM1 ความเร็ว 4.8 kBaud
• การตั้งค่าพารามิเตอร์: ผ่าน IO-Link เท่านั้น
• ขนาด: 20 × 7 × 48 mm
• การติดตั้ง: Non-flush
• วัสดุ: PBT, TPE-U และสเตนเลสสตีล
• การเชื่อมต่อ: สาย PUR ยาว 0.04 m พร้อมขั้วต่อ M8 แบบ A-coded จำนวน 3 ขั้ว
• อุณหภูมิแวดล้อม: -25 ถึง 80 °C
• ระดับการป้องกัน: IP65 / IP67 / IP69K

การใช้งาน

ใช้ตรวจจับตำแหน่งหรือระดับวัสดุในระบบอัตโนมัติที่มีพื้นที่จำกัด โดยเลือกตำแหน่งติดตั้งและตั้งค่าจุดสวิตช์ให้เหมาะกับวัสดุจริง

ข้อควรทราบ

• การเปลี่ยนพารามิเตอร์ต้องใช้อุปกรณ์ IO-Link ที่รองรับ
• ระยะตรวจจับจริงขึ้นอยู่กับชนิดวัสดุและสภาพติดตั้ง ควรทดสอบก่อนใช้งาน
• เว้นพื้นที่รอบหน้าตรวจจับตามข้อกำหนด Non-flush
• ตรวจสอบฟังก์ชัน NO/NC ให้ตรงกับระบบควบคุมหลังตั้งค่า
• งานตามข้อกำหนด UL จำกัดอุณหภูมิแวดล้อมสูงสุด 50 °C และใช้แหล่งจ่าย Class 2
