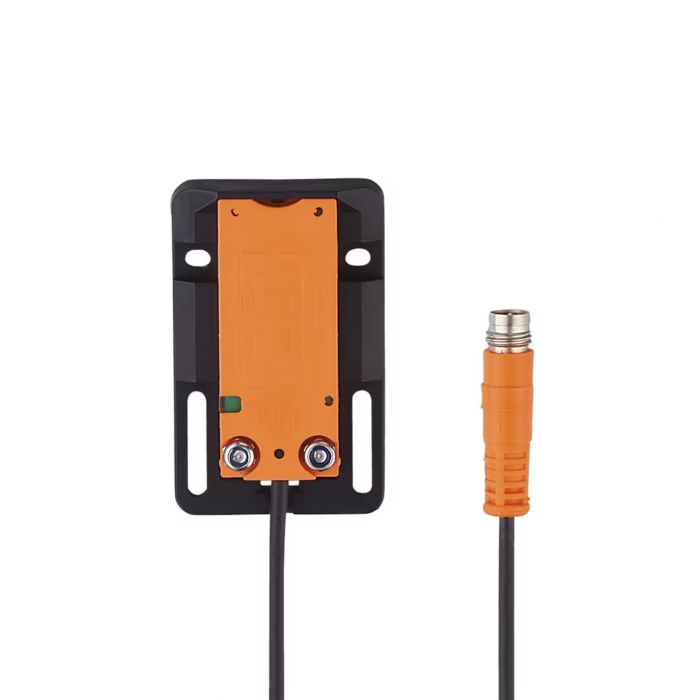

KQ5006 \ Capacitive sensor \ Range 8 mm \ PNP NC \ 57 x 36 x 10 mm \ Cable PUR 0.045 m+M8 Connector

รายละเอียด KQ5006 เซนเซอร์ตรวจจับวัตถุแบบคาปาซิทีฟ ifm efector 150

KQ5006 เป็นเซนเซอร์ตรวจจับวัตถุแบบคาปาซิทีฟ (Capacitive Sensor) จาก ifm ซีรีส์ efector 150 ออกแบบสำหรับตรวจจับเมล็ดพืชและวัสดุที่ไม่ใช่โลหะ โดยสามารถตรวจจับผ่านผนังภาชนะที่ไม่ใช่โลหะได้ตามคุณสมบัติของวัสดุ มีระยะตรวจจับสูงสุด 8 มม. ตั้งค่าจากโรงงานที่ 6.7 มม. พร้อมเอาต์พุต PNP Normally Closed (NC) ตัวเรือนทรงสี่เหลี่ยมขนาดกะทัดรัด มาพร้อมสาย PUR และขั้วต่อ M8 เหมาะสำหรับตรวจสอบการมีหรือไม่มีวัสดุในระบบลำเลียงและเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับวัตถุแบบ Capacitive เหมาะสำหรับตรวจจับเมล็ดพืช
• ตรวจจับวัสดุผ่านผนังภาชนะที่ไม่ใช่โลหะได้ตามเงื่อนไขการติดตั้ง
• ระยะตรวจจับสูงสุด 8 มม. ตั้งค่าจากโรงงานที่ 6.7 มม. (±10%)
• สามารถปรับระยะตรวจจับให้เหมาะสมกับวัสดุได้
• เอาต์พุตแบบ PNP Normally Closed (NC)
• รองรับแรงดันไฟเลี้ยง 10-30 VDC
• ความถี่การสวิตช์ 10 Hz
• ตัวเรือนสี่เหลี่ยมขนาด 57 x 36 x 10 มม.
• ติดตั้งแบบ Non-Flush Mountable
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• สาย PUR ความยาวประมาณ 0.045 เมตร พร้อมขั้วต่อ M8
• ระดับการป้องกัน IP65, IP67 และ IP69K

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: KQ5006
• รหัสผลิตภัณฑ์: KQ-3067NAPKG/0,04M/AS
• ซีรีส์: efector 150
• ประเภท: Capacitive Sensor
• หลักการตรวจจับ: Capacitive
• การใช้งานที่ระบุโดยผู้ผลิต: Detection of Seeds
• ระยะตรวจจับ: 8 mm
• ระยะตรวจจับที่ตั้งค่าจากโรงงาน: 6.7 mm (±10%)
• การปรับระยะตรวจจับ: ปรับได้
• Correction Factor: Glass 0.4 / Water 1 / Ceramics 0.2 / PVC 0.2
• Hysteresis: 1...15% ของระยะตรวจจับ
• แรงดันไฟเลี้ยง: 10...30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 17 mA
• รูปแบบ Switching Output: PNP
• ฟังก์ชันเอาต์พุต: Normally Closed (NC)
• กระแสโหลด Switching Output สูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
• ความถี่การสวิตช์: 10 Hz
• ระบบป้องกัน: Reverse Polarity, Short-Circuit และ Overload Protection
• อุณหภูมิแวดล้อม: -25...80°C
• รูปแบบตัวเรือน: Rectangular Housing
• ขนาดตัวเรือน: 57 x 36 x 10 mm
• รูปแบบการติดตั้ง: Non-Flush Mountable
• วัสดุตัวเรือน: PBT
• วัสดุหน้าต่าง LED: TPE-U
• วัสดุชิ้นส่วนโลหะ: Stainless Steel 316L
• ไฟแสดงสถานะการสวิตช์: LED สีเหลือง 1 ดวง
• การเชื่อมต่อไฟฟ้า: สาย PUR ความยาว 0.045 m
• ขั้วต่อ: M8, A-Coded, 4 Contacts
• ระดับการป้องกัน: IP65 / IP67 / IP69K
• น้ำหนัก: ประมาณ 22.8 g

การใช้งาน

• ตรวจจับเมล็ดพืชในระบบลำเลียงและเครื่องจักรการเกษตร
• ตรวจสอบการมีหรือไม่มีวัสดุภายในภาชนะที่ไม่ใช่โลหะ
• ตรวจสอบระดับวัสดุในถังหรือภาชนะบรรจุ
• ตรวจจับวัตถุที่ไม่ใช่โลหะในกระบวนการผลิต
• ระบบแจ้งเตือนเมื่อวัสดุอยู่ในตำแหน่งที่กำหนด
• ระบบควบคุมอัตโนมัติที่รับสัญญาณ Digital PNP ผ่าน PLC

ข้อควรทราบ

KQ5006 เป็นเซนเซอร์ตรวจจับวัตถุแบบคาปาซิทีฟ ไม่ใช่เซนเซอร์วัดระยะทางหรือวัดระดับแบบต่อเนื่อง รุ่นนี้มีเอาต์พุต PNP Normally Closed (NC) และใช้แรงดันไฟเลี้ยง 10-30 VDC ควรตรวจสอบความเข้ากันได้กับอินพุต PLC ก่อนใช้งาน ระยะตรวจจับจริงขึ้นอยู่กับชนิดของวัสดุและความหนาของผนังภาชนะ โดยมีค่า Correction Factor แตกต่างกันตามวัสดุ รุ่นนี้ติดตั้งแบบ Non-Flush Mountable และใช้สาย PUR สั้นพร้อมขั้วต่อ M8 จึงควรเลือกสายเชื่อมต่อและตำแหน่งติดตั้งให้เหมาะสม ไม่ควรใช้ค่าระยะตรวจจับสูงสุด 8 มม. เป็นค่าที่รับประกันสำหรับวัสดุทุกประเภท
