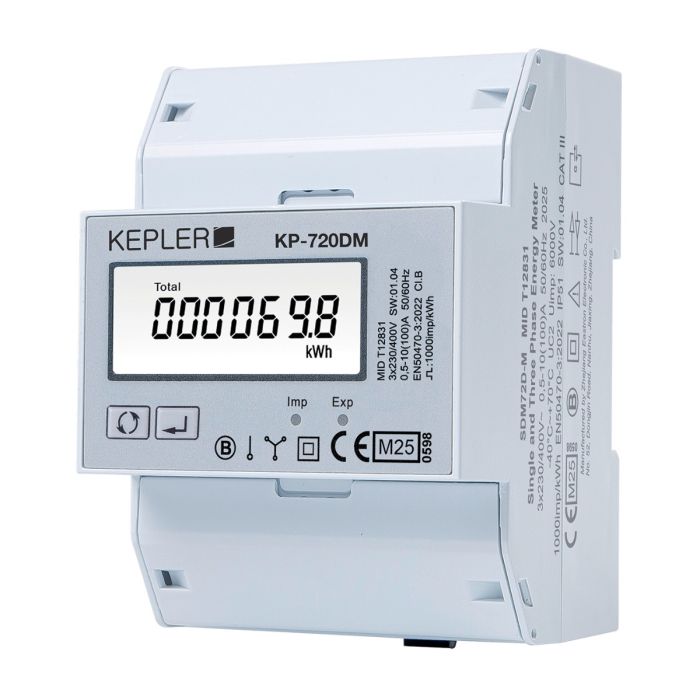

KP-720DM MULTIFUNCTION POWER ANALYZER KEPLER

KP-720DM Multifunction Power Analyzer – KEPLER

KEPLER KP-720DM เป็นเครื่องวัดและวิเคราะห์กำลังไฟฟ้าสำหรับระบบไฟฟ้า 3 เฟส 4 สาย (3P4W) พร้อมหน้าจอ LCD Backlight รองรับการวัดค่าทางไฟฟ้าหลายพารามิเตอร์ และสามารถต่อวัดกระแสโดยตรงได้สูงสุด 100 A โดยไม่จำเป็นต้องใช้ Current Transformer (CT) ภายนอก

จุดเด่น

• รองรับระบบไฟฟ้า 3 Phase 4 Wire (3P4W)
• วัดกระแสแบบ Direct ได้สูงสุด 100 A
• ไม่จำเป็นต้องใช้ CT ภายนอกสำหรับการวัดกระแสสูงสุด 100 A
• จอแสดงผล LCD พร้อม Backlight
• รองรับการสื่อสาร RS485 Modbus RTU
• รองรับ Pulse Output
• รองรับการตรวจสอบพลังงาน Import / Export
• มีระบบตั้งค่าป้องกันด้วยรหัสผ่าน

ค่าทางไฟฟ้าที่วัดได้

• Voltage (V)
• Current (A)
• Frequency (Hz)
• Power Factor (PF)
• Active Power (kW)
• Reactive Power (kVAr)
• Active Energy (kWh)

ข้อมูลทางไฟฟ้า

• Type of Measurement: RMS on Three Phase AC System (3P4W)
• Nominal Voltage (Un): 3 × 230/400 VAC
• Operational Voltage: 80% to 120% of Un
• Basic Current (Ib): 10 A
• Maximum Rated Current (Imax): 100 A
• Operational Current Range: 0.4% Ib to Imax

ความทนทานทางไฟฟ้า

• AC Voltage Withstand: 4 kV for 1 minute
• Impulse Voltage Withstand: 6 kV, 1.2 µs waveform

Pulse Output

• Output Type: Optocoupler Passive Pulse Output
• Pulse Output 1: Configurable
• Energy Type: Total kWh / Imported kWh / Exported kWh
• Pulse Constant: 1 / 10 / 100 / 1000 imp/kWh
• Default Pulse Constant: 1000 imp/kWh

Pulse LED

• Type: Imported kWh & Exported kWh
• Pulse Constant: 1000 imp/kWh
• Pulse Width: 100 ms

การสื่อสาร

• Interface: RS485
• Protocol: Modbus RTU
• รองรับ Pulse Output

สภาพแวดล้อมการใช้งาน

• Operating Temperature: -25°C to +55°C
• Storage Temperature: -40°C to +70°C
• Reference Temperature: 23°C ±2°C
• Relative Humidity: 0–95% RH, Non-condensing
• Installation Category: CAT II
• Pollution Degree: 2

ขนาด

• Dimensions: 100 × 72 × 66 mm

ข้อมูลผลิตภัณฑ์

• Model: KP-720DM
• Product Type: Multifunction Power Analyzer
• Electrical System: 3 Phase 4 Wire (3P4W)
• Maximum Direct Current: 100 A
• Communication: RS485 Modbus RTU
• Brand: KEPLER
