KN5121 \ Capacitive sensor \ Range mm \ PNP NO/NC \ M30 \ Cable PFA 2 m +Connector M12

รายละเอียด KN5121 เซนเซอร์ Capacitive อุณหภูมิสูง ifm

ifm KN5121 รหัส KNM30-HAFPKG เป็นเซนเซอร์คาปาซิทีฟสำหรับตรวจระดับวัสดุแห้ง โดยเฉพาะเม็ดพลาสติกในเครื่องจักรพลาสติกและเครื่องตกผลึก ตั้งค่าสภาวะว่างและเต็มด้วยปุ่มกด เอาต์พุต PNP เลือก NO/NC ได้ พร้อมหัวเซนเซอร์แยกจากส่วนอิเล็กทรอนิกส์ด้วยสาย HF

คุณสมบัติ

• หัวเซนเซอร์รองรับอุณหภูมิสูงสุด 230 °C และ 250 °C ชั่วคราวไม่เกิน 4 ชั่วโมง
• ปรับตั้งจุดตรวจจับด้วยปุ่มกดตามสภาวะว่างและเต็ม
• มีเอาต์พุตตรวจสอบการทำงาน และไฟ LED แสดงสถานะสวิตช์ การทำงาน และข้อผิดพลาด
• ทนต่อการคายประจุไฟฟ้าสถิต
• ป้องกันการต่อกลับขั้ว ลัดวงจร และโหลดเกิน

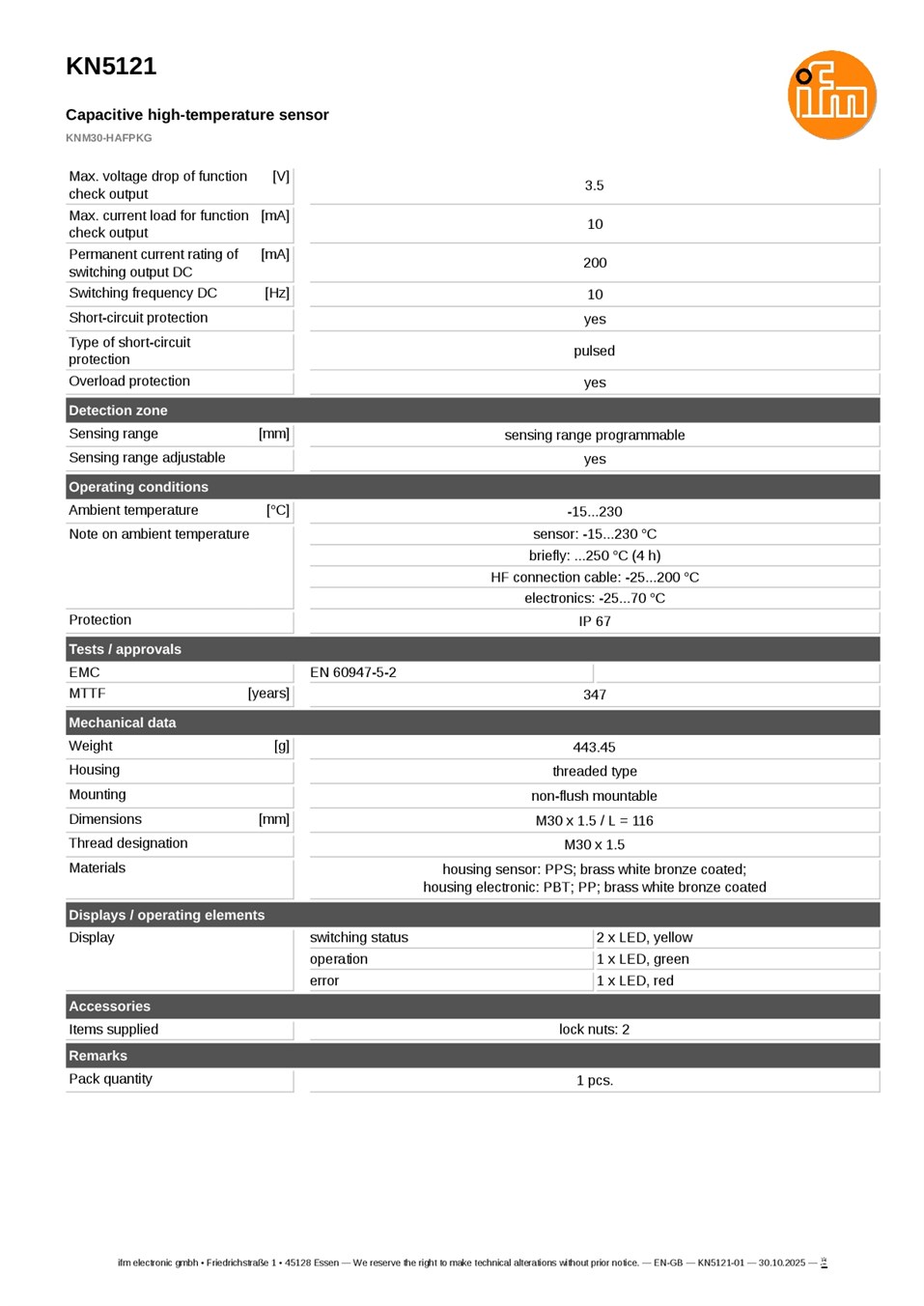

สเปกสินค้า

• แบรนด์: ifm
• รุ่น: KN5121
• รหัสสินค้า: KNM30-HAFPKG
• หลักการตรวจจับ: Capacitive
• วัสดุที่แนะนำ: เม็ดพลาสติกและวัสดุแห้งเทกอง
• ระยะตรวจจับ: ตั้งโปรแกรมได้
• เอาต์พุต: PNP เลือก Normally Open / Normally Closed ได้
• แรงดันใช้งาน: 10–30 VDC
• กระแสที่อุปกรณ์ใช้: ปกติ 34 mA ที่ 24 VDC; สูงสุด 39 mA ที่ 30 VDC
• กระแสโหลดเอาต์พุตสวิตช์สูงสุด: 200 mA
• แรงดันตกคร่อมเอาต์พุตสวิตช์สูงสุด: 2.5 VDC
• กระแสโหลดเอาต์พุตตรวจสอบการทำงานสูงสุด: 10 mA
• ความถี่สวิตช์: 10 Hz

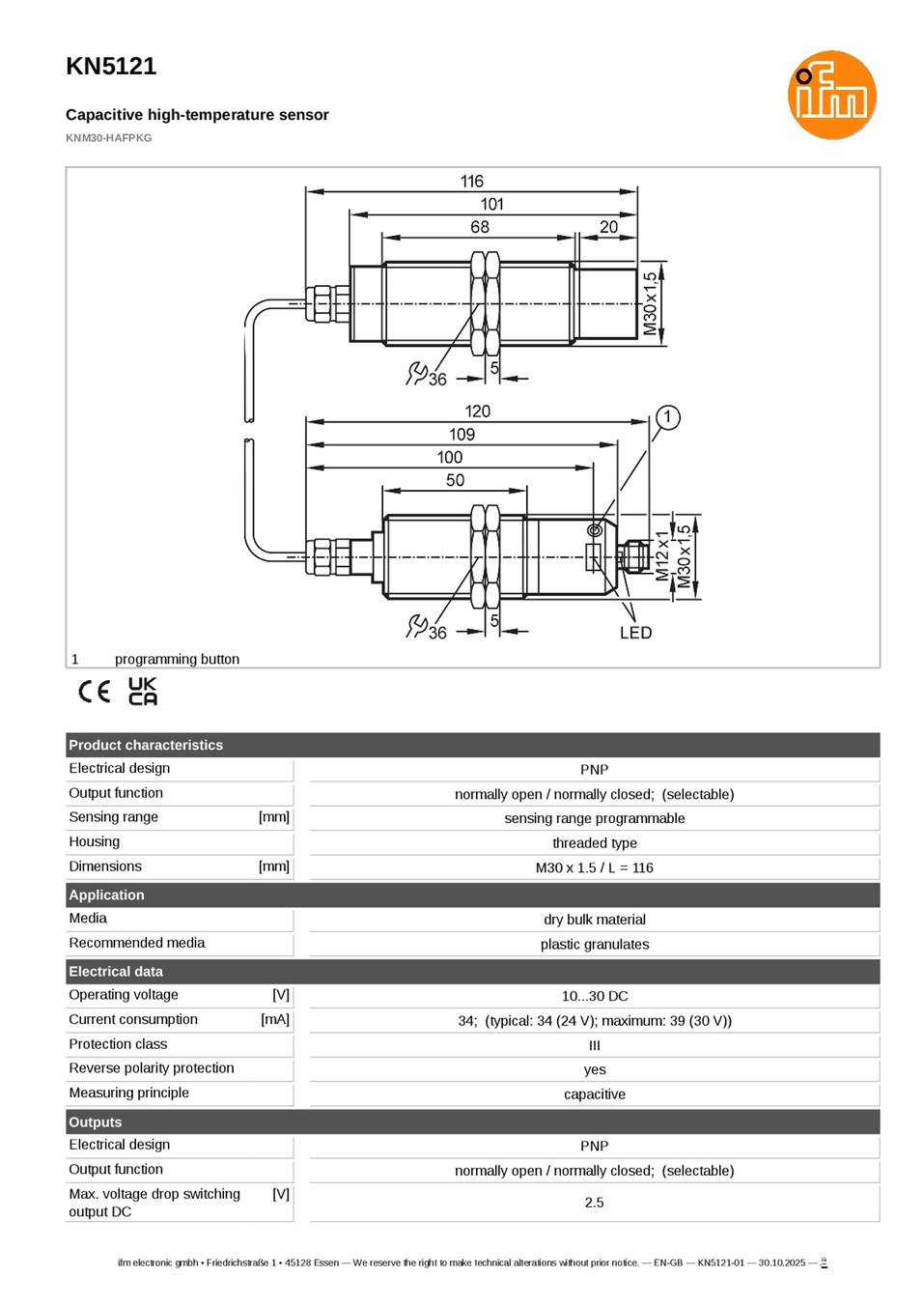

• ขนาดหัวเซนเซอร์: M30 × 1.5 ความยาว 116 mm
• การติดตั้ง: Non-flush
• วัสดุตัวเรือนและนอต: ทองเหลืองเคลือบไวต์บรอนซ์; หน้าตรวจจับ: PEEK
• สายเชื่อมต่อ HF: PFA ยาว 2 m
• ขั้วต่อไฟฟ้า: M12 แบบ A-coded จำนวน 4 ขั้ว
• อุณหภูมิหัวเซนเซอร์: -15 ถึง 230 °C
• อุณหภูมิสาย HF: -25 ถึง 200 °C
• อุณหภูมิส่วนอิเล็กทรอนิกส์: -25 ถึง 70 °C
• ระดับการป้องกัน: IP67

การใช้งาน

ใช้ตรวจระดับเม็ดพลาสติกในเครื่องจักรพลาสติกและเครื่องตกผลึก รวมถึงวัสดุแห้งเทกองที่ผ่านการทดสอบความเหมาะสม โดยติดตั้งส่วนอิเล็กทรอนิกส์ให้พ้นบริเวณความร้อนสูง

ข้อควรทราบ

• อุณหภูมิ 250 °C ใช้ได้ชั่วคราวไม่เกิน 4 ชั่วโมง เฉพาะหัวเซนเซอร์ ต้องรักษาอุณหภูมิสายและส่วนอิเล็กทรอนิกส์ตามพิกัดแยกกัน
• ระยะตรวจจับขึ้นอยู่กับวัสดุและการตั้งค่า ควร Teach-in และทดสอบกับวัสดุจริง
• เว้นพื้นที่รอบหัวตรวจจับตามข้อกำหนดการติดตั้งแบบ Non-flush
• เอาต์พุตตรวจสอบการทำงานรองรับโหลดสูงสุด 10 mA ต้องเลือกอินพุตรับสัญญาณให้เหมาะสม
