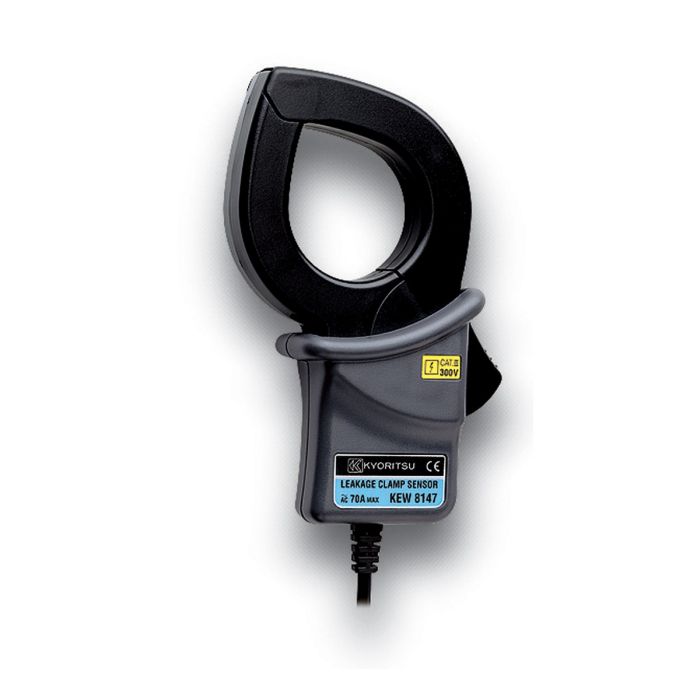

KEW 8147 LEAKAGE & LOAD CURRENT CLAMP SENSORS KYORITSU

KEW 8147 Leakage & Load Current Clamp Sensor – KYORITSU

KYORITSU KEW 8147 เป็นแคล้มป์เซนเซอร์สำหรับวัดกระแสรั่วและกระแสโหลด AC รองรับกระแสพิกัดสูงสุด 70 A และสามารถคล้องตัวนำไฟฟ้าได้ถึง Ø40 mm พร้อมสายสัญญาณและหัวต่อแบบ MINI DIN 6 pin สำหรับเชื่อมต่อกับเครื่องมือวัดที่รองรับ

จุดเด่น

• รองรับการวัด Leakage Current และ Load Current
• Rated Current: AC 70 A
• รองรับตัวนำไฟฟ้าขนาดสูงสุด Ø40 mm
• Output Voltage: AC 3500 mV / 70 A
• อัตราส่วนเอาต์พุต AC 50 mV/A
• หัวต่อแบบ MINI DIN 6 pin
• สายสัญญาณยาวประมาณ 2 m

ข้อมูลทางเทคนิค

• Rated Current: AC 70 A
• Conductor Size: Ø40 mm
• Output Voltage: AC 3500 mV / 70 A (AC 50 mV/A)
• Output Impedance: Approx. 100 Ω
• Cable Length: Approx. 2 m
• Output Connector: MINI DIN 6 pin

ความเที่ยงตรง

• 0–40 A at 50/60 Hz: ±1.0% rdg ±0.1 mV
• 0–40 A at 40 Hz–1 kHz: ±2.0% rdg ±0.2 mV
• 40–70 A at 50/60 Hz: ±5.0% rdg
• 40–70 A at 45 Hz–1 kHz: ±10.0% rdg

สภาพแวดล้อมการใช้งาน

• Operating Temperature: 0°C to +50°C
• Operating Humidity: Less than 85% RH, without condensation

ขนาดและน้ำหนัก

• Dimensions: 128(L) × 81(W) × 36(D) mm
• Weight: Approx. 240 g

มาตรฐาน

• IEC 61010-1
• IEC 61010-2-032
• IEC 61326
• CAT III 300 V
• Pollution Degree 2

อุปกรณ์ที่ให้มา

• 9095 Carrying Case
• Instruction Manual
• Cable Marker

อุปกรณ์เสริม

• 7146 Banana Ø4 Adjuster Plug
• 7185 Extension Cable

รุ่นเครื่องมือที่รองรับ

• 5010
• 5020
• 5050 – ไม่รองรับการวัด Ior
• 6315 – ไม่สามารถใช้สำหรับการวัด Power Measurement

ข้อมูลผลิตภัณฑ์

• Model: KEW 8147
• Product Type: Leakage & Load Current Clamp Sensor
• Rated Current: AC 70 A
• Conductor Size: Ø40 mm
• Output: AC 50 mV/A
• Connector: MINI DIN 6 pin
• Brand: KYORITSU
