KEW 8130 LOAD CURRENT CLAMP SENSORS KYORITSU

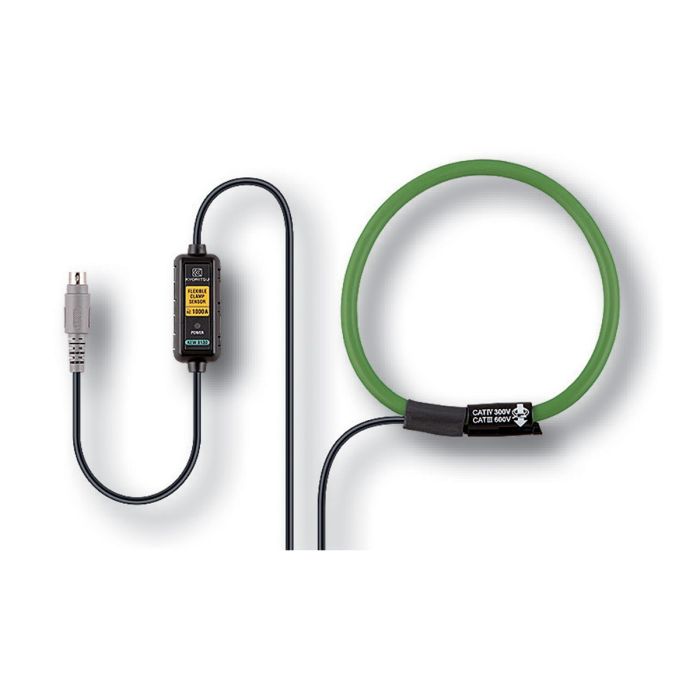

KEW 8130 Load Current Clamp Sensor – KYORITSU

KYORITSU KEW 8130 เป็นแคล้มป์เซนเซอร์สำหรับวัดกระแสโหลด AC รองรับกระแสพิกัดสูงสุด 1000 A และรองรับตัวนำขนาดสูงสุด Ø110 mm พร้อมสายสัญญาณยาวประมาณ 3 m และหัวต่อแบบ MINI DIN 6 pin สำหรับเชื่อมต่อกับเครื่องมือวัดที่รองรับ

จุดเด่น

• รองรับการวัดกระแสโหลด AC สูงสุด 1000 A
• รองรับตัวนำขนาดสูงสุด Ø110 mm
• Output Voltage: AC 500 mV / 1000 A
• อัตราส่วนเอาต์พุต AC 0.5 mV/A
• สายสัญญาณยาวประมาณ 3 m
• หัวต่อแบบ MINI DIN 6 pin

ข้อมูลทางเทคนิค

• Rated Current: AC 1000 A
• Conductor Size: Max. Ø110 mm
• Output Voltage: AC 500 mV / 1000 A (AC 0.5 mV/A)
• Accuracy at 45–65 Hz: ±0.8% rdg ±0.2 mV
• Accuracy at 40 Hz–1 kHz: ±1.5% rdg ±0.4 mV
• Phase Shift: Within ±2.0° at 45–65 Hz
• Phase Shift: Within ±3.0° at 40 Hz–1 kHz
• Output Impedance: 100 Ω or less
• Cable Length: Approx. 3 m
• Output Connector: MINI DIN 6 pin

สภาพแวดล้อมการใช้งาน

• Operating Temperature: -10°C to +50°C
• Operating Humidity: Relative humidity 85% or less, no condensation

น้ำหนัก

• Weight: Approx. 180 g

มาตรฐาน

• IEC 61010-1
• IEC 61010-2-030
• IEC 61010-2-032
• CAT IV 300 V
• CAT III 600 V
• Pollution Degree 2
• IEC 61326

อุปกรณ์ที่ให้มา

• Instruction Manual
• Cable Marker
• 9095 Carrying Case

รุ่นเครื่องมือที่รองรับ

• 5010
• 5020
• 5050 – ไม่รองรับการวัด Ior
• 6305
• 6315

ข้อมูลผลิตภัณฑ์

• Model: KEW 8130
• Product Type: Load Current Clamp Sensor
• Rated Current: AC 1000 A
• Conductor Size: Max. Ø110 mm
• Output: AC 0.5 mV/A
• Connector: MINI DIN 6 pin
• Brand: KYORITSU
