IY5062 \ Inductive sensor \ Range 1.5 mm \ PNP NO \ M5 \ connector M8

รายละเอียดสินค้า ifm IY5062 Inductive Sensor

ifm IY5062 (IYB31,5-BPKG/AS) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ขนาดเล็ก สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส เหมาะสำหรับระบบอัตโนมัติในโรงงานอุตสาหกรรม เครื่องจักรขนาดกะทัดรัด และงานตรวจจับตำแหน่งชิ้นส่วนที่มีพื้นที่ติดตั้งจำกัด

เซนเซอร์มีระยะตรวจจับพิกัด 1.5 มม. และระยะทำงาน 0-1.2 มม. ใช้เอาต์พุตแบบ PNP Normally Open (NO) รองรับแรงดันไฟฟ้า 10-36 VDC และความถี่ในการสวิตช์สูงถึง 2000 Hz เหมาะสำหรับงานตรวจจับตำแหน่งชิ้นงานที่มีการเคลื่อนที่อย่างรวดเร็ว

รุ่น IY5062 มีตัวเรือนทรงกระบอกเกลียวขนาด M5 x 0.5 ความยาว 40 มม. ผลิตจากสเตนเลส 303 พร้อมหน้าเซนเซอร์วัสดุ POM สามารถติดตั้งแบบ Flush Mountable ได้ เชื่อมต่อด้วยคอนเน็กเตอร์ M8 A-coded พร้อมไฟ LED สีเหลืองแสดงสถานะการสวิตช์ 4 ตำแหน่ง และมีระดับการป้องกัน IP65 / IP67

คุณสมบัติเด่น

• Inductive Proximity Sensor ขนาดเล็ก สำหรับตรวจจับโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับพิกัด (Sensing Range) 1.5 มม.
• ระยะทำงาน (Operating Distance) 0-1.2 มม.
• เอาต์พุตแบบ PNP Normally Open (NO)
• รองรับแรงดันไฟฟ้า 10-36 VDC
• ความถี่ในการสวิตช์สูงถึง 2000 Hz
• กระแสโหลดเอาต์พุตสูงสุด 100 mA
• ตัวเรือนทรงกระบอกเกลียว M5 x 0.5 ความยาว 40 มม.
• รองรับการติดตั้งแบบ Flush Mountable
• ตัวเรือนผลิตจาก Stainless Steel 303 / 1.4305
• หน้าเซนเซอร์ผลิตจากวัสดุ POM
• คอนเน็กเตอร์ M8 A-coded ช่วยประหยัดพื้นที่ติดตั้ง
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์ 4 ตำแหน่ง รอบตัวเรือนทุก 90 องศา
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันการลัดวงจรแบบ Pulsed
• มีระบบป้องกันโหลดเกิน
• ระดับการป้องกัน IP65 และ IP67
• รองรับอุณหภูมิใช้งาน -25 ถึง +70 °C
• เหมาะสำหรับงาน Industrial Automation และ Factory Automation ที่มีพื้นที่ติดตั้งจำกัด

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: IY5062
• รหัสผลิตภัณฑ์: IYB31,5-BPKG/AS
• กลุ่มผลิตภัณฑ์: efector 100
• ประเภทสินค้า: Inductive Proximity Sensor
• หลักการตรวจจับ: Inductive
• วัตถุที่ตรวจจับ: โลหะ
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M5 x 0.5
• ความยาวตัวเรือน: 40 mm
• ขนาดตัวเรือน: M5 x 0.5 / L = 40 mm
• รูปแบบการติดตั้ง: Flush Mountable
• ระยะตรวจจับพิกัด (Sensing Range): 1.5 mm
• ระยะตรวจจับจริง (Real Sensing Range Sr): 1.5 mm ±10%
• ระยะทำงาน (Operating Distance): 0-1.2 mm
• แรงดันไฟฟ้าทำงาน: 10-36 VDC
• กระแสไฟฟ้าที่ใช้: 15 mA ที่ 24 VDC
• Protection Class: III
• ระบบเอาต์พุต: DC PNP
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• รูปแบบวงจร: DC 3-Wire
• กระแสโหลดเอาต์พุตสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 VDC
• ความถี่ในการสวิตช์: 2000 Hz
• ระบบป้องกันการลัดวงจร: มี แบบ Pulsed
• ระบบป้องกันโหลดเกิน: มี
• ระบบป้องกันการต่อขั้วกลับ: มี
• Hysteresis: 1-15% ของ Sr
• Switch-Point Drift: -10 ถึง +10% ของ Sr
• Correction Factor - Steel: 1.0
• Correction Factor - Stainless Steel: 0.7
• Correction Factor - Brass: 0.5
• Correction Factor - Aluminium: 0.4
• Correction Factor - Copper: 0.3
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง +70 °C
• วัสดุตัวเรือน: Stainless Steel 303 / 1.4305
• วัสดุหน้าเซนเซอร์: POM
• วัสดุหน้าต่าง LED: PPSU
• แรงขันสูงสุด: 2 Nm
• น้ำหนัก: 10.5 g
• ไฟแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง รอบตัวเรือนทุก 90°
• การเชื่อมต่อ: M8 Connector
• Connector Coding: A-coded
• จำนวนขั้วต่อ: 3 Contacts
• ผังการต่อสาย: Pin 1 = L+, Pin 3 = L-, Pin 4 = Switching Output
• มาตรฐาน EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 และ EN 55011 Class B
• การรับรอง: CE, cULus Listed, UKCA
• UL File Number: E174191

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในเครื่องจักรขนาดเล็ก
• ตรวจสอบการมีอยู่หรือไม่มีอยู่ของชิ้นส่วนโลหะ
• ระบบตรวจจับตำแหน่งชิ้นส่วนขนาดเล็กในกระบวนการประกอบ
• ระบบควบคุมเครื่องจักรอัตโนมัติที่มีพื้นที่ติดตั้งจำกัด
• ระบบตรวจสอบตำแหน่งอุปกรณ์จับยึดชิ้นงาน
• ระบบตรวจจับชิ้นงานโลหะที่เคลื่อนที่ด้วยความเร็วสูง
• ระบบตรวจสอบตำแหน่งกลไกในเครื่องจักรอุตสาหกรรม
• ระบบ Factory Automation และ Industrial Automation
• ใช้งานร่วมกับ PLC ที่รองรับ Digital Input แบบ PNP

ข้อควรทราบ

• IY5062 เป็นเซนเซอร์ตรวจจับโลหะแบบ Inductive ไม่เหมาะสำหรับตรวจจับพลาสติก ไม้ หรือแก้วโดยตรง
• ระยะตรวจจับพิกัด 1.5 มม. อ้างอิงวัตถุทดสอบมาตรฐาน ส่วนระยะทำงานที่ผู้ผลิตกำหนดคือ 0-1.2 มม.
• ระยะตรวจจับแตกต่างกันตามชนิด ขนาด และรูปทรงของโลหะ จึงต้องพิจารณา Correction Factor ก่อนติดตั้ง
• รุ่นนี้เป็น PNP Normally Open (NO) ไม่ใช่ NPN หรือ Normally Closed (NC)
• สามารถติดตั้งแบบ Flush Mountable ได้ แต่ต้องรักษาระยะห่างจากเซนเซอร์ข้างเคียงตามข้อกำหนดของผู้ผลิต
• ต้องใช้แหล่งจ่ายไฟ DC 10-36 V และไม่ต่อโหลดเกิน 100 mA
• ตัวเรือนเกลียว M5 x 0.5 ต้องใช้แรงขันไม่เกิน 2 Nm เพื่อป้องกันความเสียหาย
• รุ่นนี้ใช้คอนเน็กเตอร์ M8 A-coded ไม่ใช่สาย PUR ติดตั้งสำเร็จ และต้องตรวจสอบความเข้ากันได้ของสายเชื่อมต่อก่อนติดตั้ง
• ระดับ IP65 / IP67 ต้องใช้ร่วมกับสายและคอนเน็กเตอร์ที่เหมาะสม พร้อมติดตั้งอย่างถูกต้อง
• เนื่องจากระยะทำงานสูงสุด 1.2 มม. ควรควบคุมการสั่นสะเทือนและระยะห่างของชิ้นงานเพื่อป้องกันการตรวจจับผิดพลาด
• IY5062 เป็นเซนเซอร์ตรวจจับตำแหน่งทั่วไป ไม่ใช่อุปกรณ์นิรภัยสำหรับระบบ Machine Safety

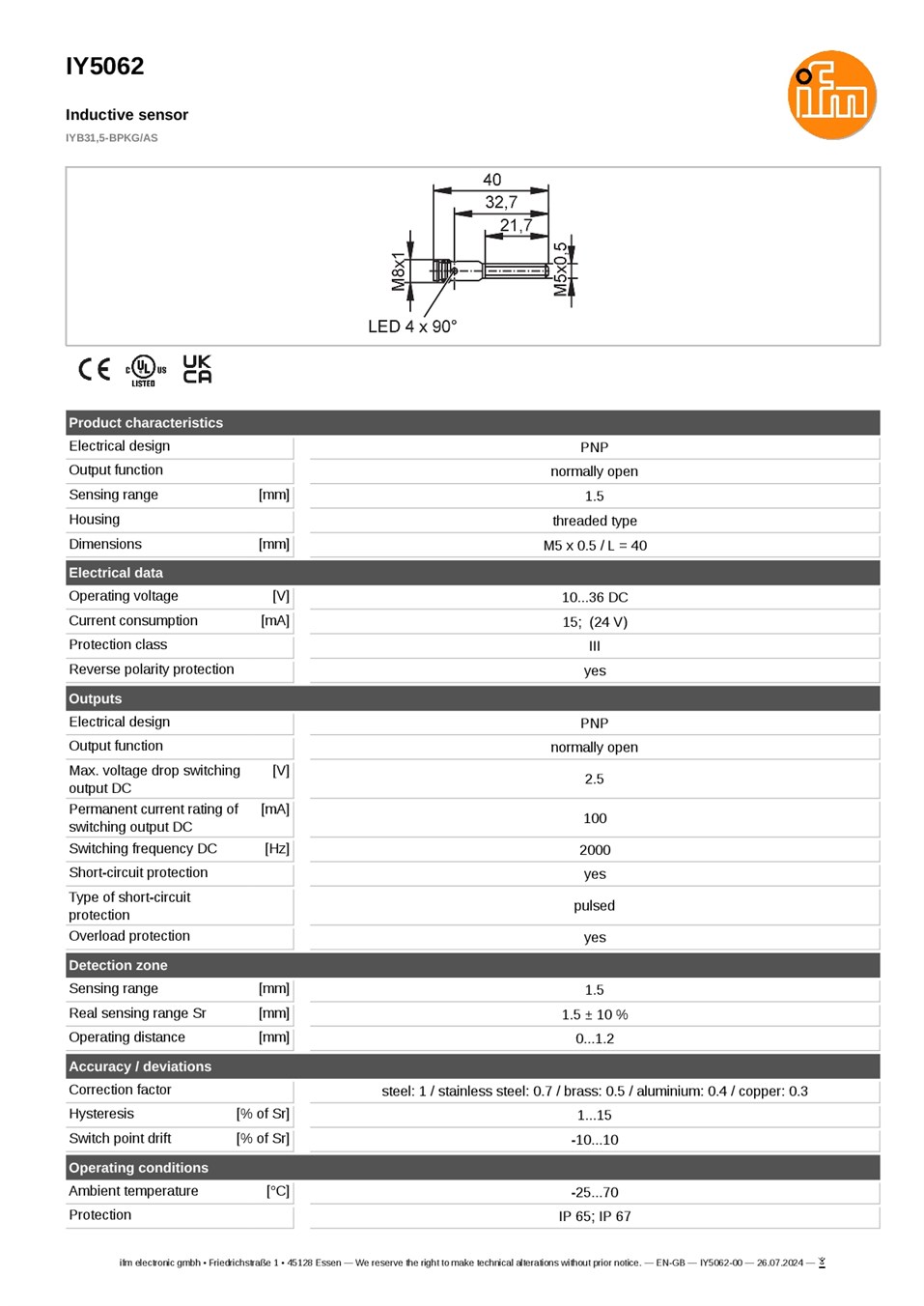

• ควรตรวจสอบ Datasheet และผังการต่อสายของ ifm IY5062 ก่อนติดตั้งจริง
