IW5054 \ Inductive sensor \ Range8 mm \ PNP NC \ 60 x 36 x 10 mm \ Cable PVC 6 m

เซนเซอร์ตรวจจับโลหะ ifm IW5054 Inductive Sensor ระยะ 8 มม. PNP NC ขนาด 60 × 36 × 10 มม. สาย PVC 6 เมตร

ifm IW5054 Inductive Proximity Sensor เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำสำหรับตรวจจับตำแหน่งวัตถุโลหะโดยไม่ต้องสัมผัส มีระยะตรวจจับมาตรฐาน 8 มม. ใช้เอาต์พุตแบบ PNP Normally Closed (NC) เหมาะสำหรับงานตรวจจับตำแหน่งชิ้นส่วนโลหะในเครื่องจักร ระบบควบคุม PLC และระบบอัตโนมัติอุตสาหกรรม

ผลิตภัณฑ์รหัส IW-3008-APKG/6M มีตัวเรือนรูปทรงสี่เหลี่ยมแบน ขนาด 60 x 36 x 10 มม. ผลิตจากพลาสติก PBT ช่วยให้สามารถติดตั้งในบริเวณที่มีพื้นที่จำกัดด้านความหนา โดยรองรับการติดตั้งแบบ Non-flush และมาพร้อมสาย PVC ความยาว 6 เมตร

เซนเซอร์ทำงานด้วยแรงดันไฟฟ้ากระแสตรง 10-36VDC รองรับกระแสโหลดเอาต์พุตสูงสุด 250mA มีความถี่การสวิตช์ 300Hz และระดับการป้องกัน IP67 เหมาะสำหรับการตรวจจับตำแหน่งและสถานะของเครื่องจักรภายใต้สภาพแวดล้อมอุตสาหกรรมที่สอดคล้องกับพิกัดอุปกรณ์

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัสชิ้นงาน
• ระยะตรวจจับมาตรฐาน 8 มม.
• ระยะใช้งานที่ระบุ 0-6.5 มม.
• เอาต์พุต PNP Normally Closed (NC)
• ใช้แรงดันไฟฟ้า 10-36VDC
• รองรับกระแสโหลดเอาต์พุต 250mA
• ความถี่สวิตช์ 300Hz
• ตัวเรือนสี่เหลี่ยมแบน ขนาด 60 x 36 x 10 มม.
• วัสดุตัวเรือน PBT
• ติดตั้งแบบ Non-flush Mountable
• สาย PVC ยาว 6 เมตร แบบ 3 แกน
• ไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• ระดับการป้องกัน IP67
• มีระบบป้องกันการกลับขั้ว การลัดวงจร และโหลดเกิน

ข้อมูลทางเทคนิค (Technical Specifications)

รายการ	รายละเอียด
Brand	ifm electronic
Model	IW5054
Type Designation	IW-3008-APKG/6M
Product Family	efector 100
Sensor Type	Inductive Proximity Sensor
Electrical Design	DC PNP
Output Function	Normally Closed (NC)
Operating Voltage	10-36VDC
Current Consumption	15mA at 24VDC
Output Current	250mA
Maximum Output Voltage Drop	2.5V
Switching Frequency	300Hz
Sensing Range (Sn)	8mm
Real Sensing Range (Sr)	8mm ±10%
Operating Distance	0-6.5mm
Hysteresis	1-15% of Sr
Housing Shape	Rectangular, Flat
Housing Dimensions	60 x 36 x 10mm
Mounting Type	Non-flush Mountable
Housing Material	PBT
Ambient Temperature	-25 ถึง +80°C
Protection Rating	IP67
Protection Class	II
Reverse Polarity Protection	Yes
Short-circuit Protection	Yes, Non-latching
Overload Protection	Yes
Switching Indicator	Yellow LED
Cable Material	PVC
Cable Length	6m
Cable Construction	3 x 0.14mm²
Electrical Connection	3-Wire Cable
Approximate Weight	142g
Reference Standard	EN 60947-5-2

หลักการทำงานของ Inductive Proximity Sensor

IW5054 ทำงานโดยสร้างสนามแม่เหล็กไฟฟ้าบริเวณหน้าตรวจจับ เมื่อวัตถุโลหะเคลื่อนเข้าสู่บริเวณดังกล่าว จะทำให้สนามแม่เหล็กไฟฟ้าเปลี่ยนแปลง วงจรภายในเซนเซอร์จึงตรวจจับความเปลี่ยนแปลงและสั่งสถานะเอาต์พุตตามฟังก์ชัน Normally Closed

การตรวจจับแบบไม่สัมผัสช่วยลดการสึกหรอทางกล เหมาะสำหรับระบบตรวจจับตำแหน่งชิ้นงานและอุปกรณ์ที่มีการเคลื่อนที่ซ้ำภายในเครื่องจักร

การทำงานของเอาต์พุต PNP Normally Closed

IW5054 ใช้เอาต์พุตแบบ PNP Normally Closed (NC) ซึ่งให้สถานะการทำงานตรงข้ามกับเซนเซอร์ PNP Normally Open (NO) ทั่วไป

• ไม่มีโลหะอยู่ในระยะตรวจจับ: Output ON
• ตรวจพบโลหะ: Output OFF
• Electrical Design: DC PNP
• Output Function: Normally Closed
• Maximum Output Current: 250mA
• Switching Frequency: 300Hz

เมื่อเอาต์พุต PNP อยู่ในสถานะ ON จะจ่ายสัญญาณด้านบวกไปยังวงจรรับสัญญาณที่รองรับ เช่น PLC Digital Input โดยต้องกำหนดการต่อสายและ Common ให้ถูกต้อง

ระยะตรวจจับและชนิดของโลหะ

IW5054 มีระยะตรวจจับมาตรฐาน 8 มม. และระยะใช้งานที่ระบุ 0-6.5 มม. โดยระยะตรวจจับจริงขึ้นอยู่กับชนิดโลหะ ขนาด รูปทรง และตำแหน่งของชิ้นงาน

ชนิดโลหะ	Correction Factor โดยประมาณ
Steel	1.0
Stainless Steel	0.7
Brass	0.4
Aluminium	0.3
Copper	0.2

ค่า Correction Factor ใช้ประกอบการประเมินระยะตรวจจับกับโลหะชนิดต่าง ๆ ไม่ใช่ค่ารับประกันสำหรับชิ้นงานทุกขนาดและรูปทรง ควรทดสอบกับชิ้นงานจริงก่อนกำหนดระยะติดตั้งถาวร

การติดตั้งแบบ Non-flush Mountable

IW5054 เป็นเซนเซอร์แบบ Non-flush Mountable จึงต้องมีระยะห่างจากวัสดุโลหะรอบบริเวณหน้าตรวจจับตามข้อกำหนดของผู้ผลิต ไม่ควรติดตั้งโดยฝังบริเวณหน้าตรวจจับให้เสมอผิวโลหะโดยไม่มีระยะเผื่อ

• เลือกตำแหน่งติดตั้งที่เหมาะกับตัวเรือนขนาด 60 x 36 x 10 มม.
• ตรวจสอบระยะห่างจากโลหะรอบหน้าตรวจจับ
• ติดตั้งเซนเซอร์ด้วยชุดยึดที่เหมาะสมกับรูยึดของตัวเรือน
• ตรวจสอบระยะตรวจจับและตำแหน่งชิ้นงานก่อนยึดถาวร
• หลีกเลี่ยงแรงกระแทกบริเวณหน้าตรวจจับ
• หลีกเลี่ยงการติดตั้งเซนเซอร์หลายตัวใกล้กันโดยไม่ตรวจสอบระยะห่างขั้นต่ำ

การเชื่อมต่อสาย PVC 6 เมตร

เซนเซอร์ IW5054 มาพร้อมสาย PVC ยาว 6 เมตร แบบ 3 แกน ขนาด 3 x 0.14mm² สำหรับเชื่อมต่อไฟเลี้ยงและสัญญาณเอาต์พุตเข้ากับระบบควบคุม

• BN (Brown): สีน้ำตาล ต่อไฟเลี้ยงขั้วบวก L+ (10-36VDC)
• BU (Blue): สีน้ำเงิน ต่อขั้วลบ L- (0VDC)
• BK (Black): สีดำ สัญญาณเอาต์พุต PNP NC

ควรตรวจสอบ Wiring Diagram จากผู้ผลิตก่อนต่อใช้งานจริง โดยเฉพาะการเชื่อมต่อสัญญาณกับ PLC Digital Input

การเชื่อมต่อกับ PLC

• ใช้แหล่งจ่ายไฟ DC ภายในช่วง 10-36VDC
• ต่อเอาต์พุตกับ PLC Digital Input ที่รองรับสัญญาณแบบ PNP
• ตรวจสอบ Common ของ PLC Input ให้เหมาะสมกับการรับสัญญาณ PNP
• กำหนดเงื่อนไขการทำงานของ PLC ให้ถูกต้อง เนื่องจากรุ่นนี้มีเอาต์พุตแบบ Normally Closed
• เมื่อตรวจพบโลหะ สัญญาณเอาต์พุตจะเปลี่ยนเป็น OFF ตามลักษณะ NC
• ตรวจสอบเวลา Scan ของ PLC ให้สัมพันธ์กับความเร็วการเปลี่ยนสถานะของชิ้นงาน

ตัวอย่างการใช้งาน

• ตรวจจับตำแหน่งชิ้นส่วนโลหะในเครื่องจักร
• ตรวจสอบสถานะของกลไกและอุปกรณ์เคลื่อนที่
• ตรวจจับชิ้นงานโลหะบนสายพานลำเลียง
• ตรวจสอบตำแหน่งของอุปกรณ์ในระบบ Automation
• ติดตั้งบนโครงสร้างเครื่องจักรที่มีพื้นที่จำกัดด้านความหนา
• ใช้ร่วมกับ PLC สำหรับตรวจสอบตำแหน่งอุปกรณ์
• ประยุกต์ใช้กับระบบตรวจสอบชิ้นงานและอุปกรณ์ทดสอบอุตสาหกรรม

ข้อจำกัดและข้อควรพิจารณา

• IW5054 เป็นเซนเซอร์ PNP Normally Closed ไม่ใช่ PNP Normally Open หรือ NPN
• ใช้แรงดันไฟเลี้ยง 10-36VDC ไม่ควรต่อกับไฟ AC โดยตรง
• ระยะตรวจจับมาตรฐานคือ 8 มม. ส่วนระยะใช้งานที่ระบุคือ 0-6.5 มม.
• ระยะตรวจจับจริงขึ้นอยู่กับชนิด ขนาด และรูปทรงของโลหะ
• ต้องติดตั้งแบบ Non-flush และเว้นระยะจากโลหะรอบบริเวณหน้าตรวจจับ
• กระแสโหลดเอาต์พุตสูงสุด 250mA ไม่ควรต่อโหลดเกินพิกัด
• ตรวจสอบสถานะลอจิก NC ก่อนเชื่อมต่อเข้ากับโปรแกรม PLC
• สายสัญญาณเป็น PVC ยาว 6 เมตร แบบติดกับตัวเซนเซอร์ ไม่ใช่แบบคอนเนคเตอร์ M8
• ระดับ IP67 ไม่ได้หมายความว่าสามารถแช่น้ำต่อเนื่องได้ทุกสภาพการใช้งาน
• ไม่ควรใช้อุปกรณ์นี้แทน Safety Sensor ในระบบที่ต้องมีการรับรองด้านความปลอดภัยเฉพาะ

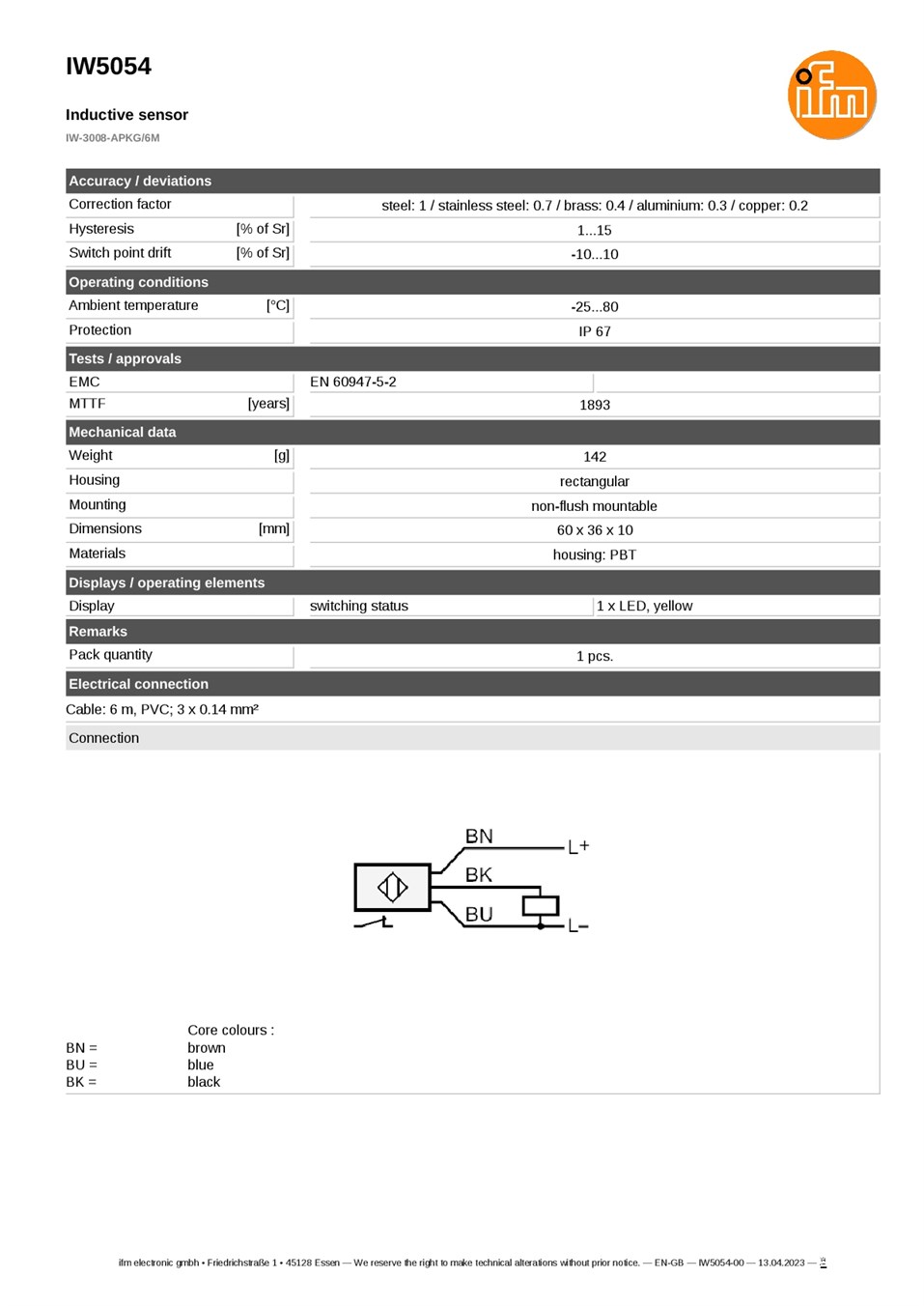

แหล่งอ้างอิง: ifm electronic IW5054, Type IW-3008-APKG/6M, Datasheet IW5054-00 วันที่ 13.04.2023 และข้อมูลผลิตภัณฑ์จาก ifm
