IW5052 \ Inductive sensor \ Range5 mm \ PNP NO \ 60 x 36 x 10 mm \ Cable PVC 6 m

เซนเซอร์ตรวจจับโลหะ ifm IW5052 Inductive Sensor ระยะ 5 มม. PNP NO ขนาด 60 x 36 x 10 มม. สาย PVC 6 เมตร

ifm IW5052 Inductive Proximity Sensor เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Sensor) สำหรับตรวจจับตำแหน่งวัตถุโลหะโดยไม่ต้องสัมผัส มีระยะตรวจจับมาตรฐาน 5 มม. และใช้เอาต์พุตแบบ PNP Normally Open (NO) เหมาะสำหรับเครื่องจักรอุตสาหกรรม ระบบควบคุม PLC และกระบวนการผลิตอัตโนมัติ

ผลิตภัณฑ์รหัส IW-3005-BPKG/6M มีตัวเรือนรูปทรงสี่เหลี่ยมแบน ขนาด 60 x 36 x 10 มม. ผลิตจากพลาสติก PBT รองรับการติดตั้งแบบ Flush Mount และมาพร้อมสาย PVC แบบ 3 แกน ความยาว 6 เมตร ช่วยให้สามารถเดินสายเชื่อมต่อกับตู้ควบคุมหรืออุปกรณ์รับสัญญาณที่อยู่ห่างจากจุดติดตั้งได้

เซนเซอร์ทำงานด้วยแรงดันไฟฟ้า 10-36VDC รองรับกระแสโหลดเอาต์พุตสูงสุด 250mA มีความถี่การสวิตช์ 400Hz และระดับการป้องกัน IP67 เหมาะสำหรับการตรวจจับตำแหน่งชิ้นส่วนโลหะในสภาพแวดล้อมอุตสาหกรรมตามพิกัดที่ผู้ผลิตกำหนด

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับมาตรฐาน 5 มม.
• ระยะใช้งานที่รับประกัน 0-4.05 มม.
• เอาต์พุต PNP Normally Open (NO)
• แรงดันไฟเลี้ยง 10-36VDC
• รองรับกระแสเอาต์พุตสูงสุด 250mA
• ความถี่การสวิตช์ 400Hz
• ตัวเรือนทรงสี่เหลี่ยมแบน ขนาด 60 x 36 x 10 มม.
• ตัวเรือนผลิตจากวัสดุ PBT
• รองรับการติดตั้งแบบ Flush Mountable
• สาย PVC ยาว 6 เมตร แบบ 3 แกน
• ไฟ LED สีเหลืองสำหรับแสดงสถานะการสวิตช์
• ระดับการป้องกัน IP67
• มีระบบป้องกันการกลับขั้ว การลัดวงจร และโหลดเกิน

ข้อมูลทางเทคนิค (Technical Specifications)

รายการ	รายละเอียด
Brand	ifm electronic
Model	IW5052
Type Designation	IW-3005-BPKG/6M
Sensor Type	Inductive Proximity Sensor
Electrical Design	DC PNP
Output Function	Normally Open (NO)
Operating Voltage	10-36VDC
Current Consumption	15mA at 24VDC
Maximum Output Current	250mA
Maximum Output Voltage Drop	2.5V
Switching Frequency	400Hz
Sensing Range (Sn)	5mm
Real Sensing Range (Sr)	5mm +/-10%
Operating Distance	0-4.05mm
Hysteresis	1-15% of Sr
Switch-point Drift	-10 ถึง +10% of Sr
Housing Shape	Rectangular, Flat
Housing Dimensions	60 x 36 x 10mm
Mounting	Flush Mountable
Housing Material	PBT
Ambient Temperature	-25 ถึง +80°C
Protection Rating	IP67
Protection Class	II
Reverse Polarity Protection	Yes
Short-circuit Protection	Yes, Pulsed
Overload Protection	Yes
Switching Indicator	Yellow LED, 1 จุด
Cable Material	PVC
Cable Length	6m
Cable Construction	3 x 0.14mm²
Electrical Connection	3-Wire Cable
Approximate Weight	144g
EMC Standard	EN 60947-5-2

หลักการทำงานของ Inductive Proximity Sensor

IW5052 ทำงานด้วยหลักการเหนี่ยวนำทางแม่เหล็กไฟฟ้า โดยสร้างสนามแม่เหล็กไฟฟ้าบริเวณหน้าตรวจจับ เมื่อวัตถุโลหะเคลื่อนเข้าสู่บริเวณดังกล่าว จะเกิดการเปลี่ยนแปลงของสนามแม่เหล็กไฟฟ้า วงจรภายในเซนเซอร์จะตรวจจับการเปลี่ยนแปลงและสั่งสถานะเอาต์พุตตามฟังก์ชัน Normally Open

การตรวจจับแบบไม่สัมผัสช่วยลดการสึกหรอเชิงกล เหมาะสำหรับการตรวจสอบตำแหน่งชิ้นส่วนโลหะในเครื่องจักรที่มีการเคลื่อนที่ซ้ำ

การทำงานของเอาต์พุต PNP Normally Open

IW5052 ใช้เอาต์พุตทรานซิสเตอร์ชนิด PNP Normally Open (NO) โดยเมื่อเซนเซอร์ตรวจพบวัตถุโลหะในระยะที่กำหนด เอาต์พุตจะเปลี่ยนเป็นสถานะ ON

• ไม่มีโลหะในระยะตรวจจับ: Output OFF
• ตรวจพบโลหะ: Output ON
• Output Type: PNP
• Output Function: Normally Open
• Maximum Output Current: 250mA
• Switching Frequency: 400Hz

เมื่อเอาต์พุต PNP ทำงาน จะส่งแรงดันไฟฟ้าด้านบวกไปยังวงจรรับสัญญาณ เช่น PLC Digital Input ที่รองรับ โดยต้องต่อวงจรไฟเลี้ยงและ Common ให้ถูกต้อง

ระยะตรวจจับและชนิดของโลหะ

IW5052 มีระยะตรวจจับมาตรฐาน 5 มม. และระยะใช้งานที่รับประกัน 0-4.05 มม. ทั้งนี้ระยะตรวจจับจริงอาจเปลี่ยนแปลงตามชนิดวัสดุ ขนาด รูปทรง และตำแหน่งของชิ้นงานโลหะ

ชนิดโลหะ	Correction Factor
Steel	1.0
Stainless Steel	0.7
Brass	0.4
Aluminium	0.3
Copper	0.2

ค่า Correction Factor เป็นค่าประกอบการประเมินระยะตรวจจับสำหรับโลหะชนิดต่าง ๆ โดยควรทดสอบกับชิ้นงานจริงก่อนกำหนดระยะติดตั้งถาวร

การติดตั้งแบบ Flush Mount

IW5052 รองรับการติดตั้งแบบ Flush Mountable ซึ่งแตกต่างจากเซนเซอร์แบบ Non-flush โดยสามารถติดตั้งบริเวณหน้าตรวจจับให้เสมอกับผิววัสดุรองรับได้ตามระยะและเงื่อนไขที่ผู้ผลิตกำหนด

• เลือกพื้นที่ติดตั้งที่รองรับตัวเรือนขนาด 60 x 36 x 10 มม.
• ตรวจสอบตำแหน่งหน้าตรวจจับก่อนติดตั้ง
• ใช้รูยึดของตัวเรือนตามแบบ Drawing ของผู้ผลิต
• ตรวจสอบระยะตรวจจับกับชิ้นงานจริงก่อนยึดถาวร
• หลีกเลี่ยงแรงกดหรือแรงกระแทกบริเวณหน้าตรวจจับ
• ตรวจสอบระยะห่างระหว่างเซนเซอร์หลายตัวตามข้อกำหนดของผู้ผลิต

การเชื่อมต่อสาย PVC 6 เมตร

IW5052 มาพร้อมสาย PVC ความยาว 6 เมตร แบบ 3 แกน ขนาด 3 x 0.14mm² สำหรับเชื่อมต่อไฟเลี้ยงและสัญญาณเอาต์พุตเข้ากับอุปกรณ์ควบคุม

• BN (Brown): สีน้ำตาล ต่อไฟเลี้ยงขั้วบวก L+ (10-36VDC)
• BU (Blue): สีน้ำเงิน ต่อขั้วลบ L- (0VDC)
• BK (Black): สีดำ สัญญาณเอาต์พุต PNP NO

ควรตรวจสอบ Wiring Diagram และพิกัดแรงดันของระบบควบคุมก่อนเชื่อมต่อใช้งานจริง

การใช้งานร่วมกับ PLC

• ใช้แหล่งจ่ายไฟ DC ภายในช่วง 10-36VDC
• เชื่อมต่อสัญญาณกับ PLC Digital Input ที่รองรับเอาต์พุตแบบ PNP
• ตรวจสอบขั้ว L+, L- และ Output ให้ถูกต้อง
• กำหนด Common ของ PLC Input ให้เหมาะสมกับสัญญาณ PNP
• เมื่อมีชิ้นงานโลหะอยู่ในระยะตรวจจับ เอาต์พุตจะเปลี่ยนเป็น ON
• สำหรับงานตรวจจับชิ้นงานเคลื่อนที่เร็ว ควรตรวจสอบเวลา Scan และการตั้งค่า Input Filter ของ PLC

ตัวอย่างการใช้งาน

• ตรวจจับตำแหน่งชิ้นส่วนโลหะในเครื่องจักร
• ตรวจสอบการเคลื่อนที่ของกลไกเครื่องจักร
• ตรวจจับชิ้นงานโลหะในระบบสายพานลำเลียง
• ตรวจสอบตำแหน่งอุปกรณ์ในระบบ Automation
• ติดตั้งบนโครงสร้างที่มีพื้นที่จำกัดด้านความหนา
• ใช้งานร่วมกับ PLC และวงจรควบคุมอุตสาหกรรม
• ใช้ในระบบตรวจสอบตำแหน่งชิ้นงานและอุปกรณ์ทดสอบ

ข้อจำกัดและข้อควรพิจารณา

• IW5052 เป็นเซนเซอร์ PNP Normally Open ไม่ใช่ PNP NC หรือ NPN
• ใช้ไฟเลี้ยง DC 10-36V ไม่ควรต่อเข้ากับไฟ AC โดยตรง
• ระยะตรวจจับมาตรฐานคือ 5 มม. ส่วนระยะใช้งานที่รับประกันคือ 0-4.05 มม.
• ระยะตรวจจับจริงขึ้นอยู่กับชนิดและขนาดของโลหะ
• รองรับการติดตั้งแบบ Flush Mount แต่ต้องปฏิบัติตามเงื่อนไขการติดตั้งของผู้ผลิต
• กระแสเอาต์พุตต้องไม่เกิน 250mA
• สาย PVC 6 เมตรเป็นสายติดกับเซนเซอร์ ไม่ใช่คอนเนคเตอร์ M8
• ระดับ IP67 ไม่ได้หมายความว่าสามารถแช่น้ำต่อเนื่องได้ในทุกสภาพการใช้งาน
• ไม่ควรใช้แทนอุปกรณ์ Safety Sensor ที่ต้องมีการรับรองด้านความปลอดภัยเฉพาะ

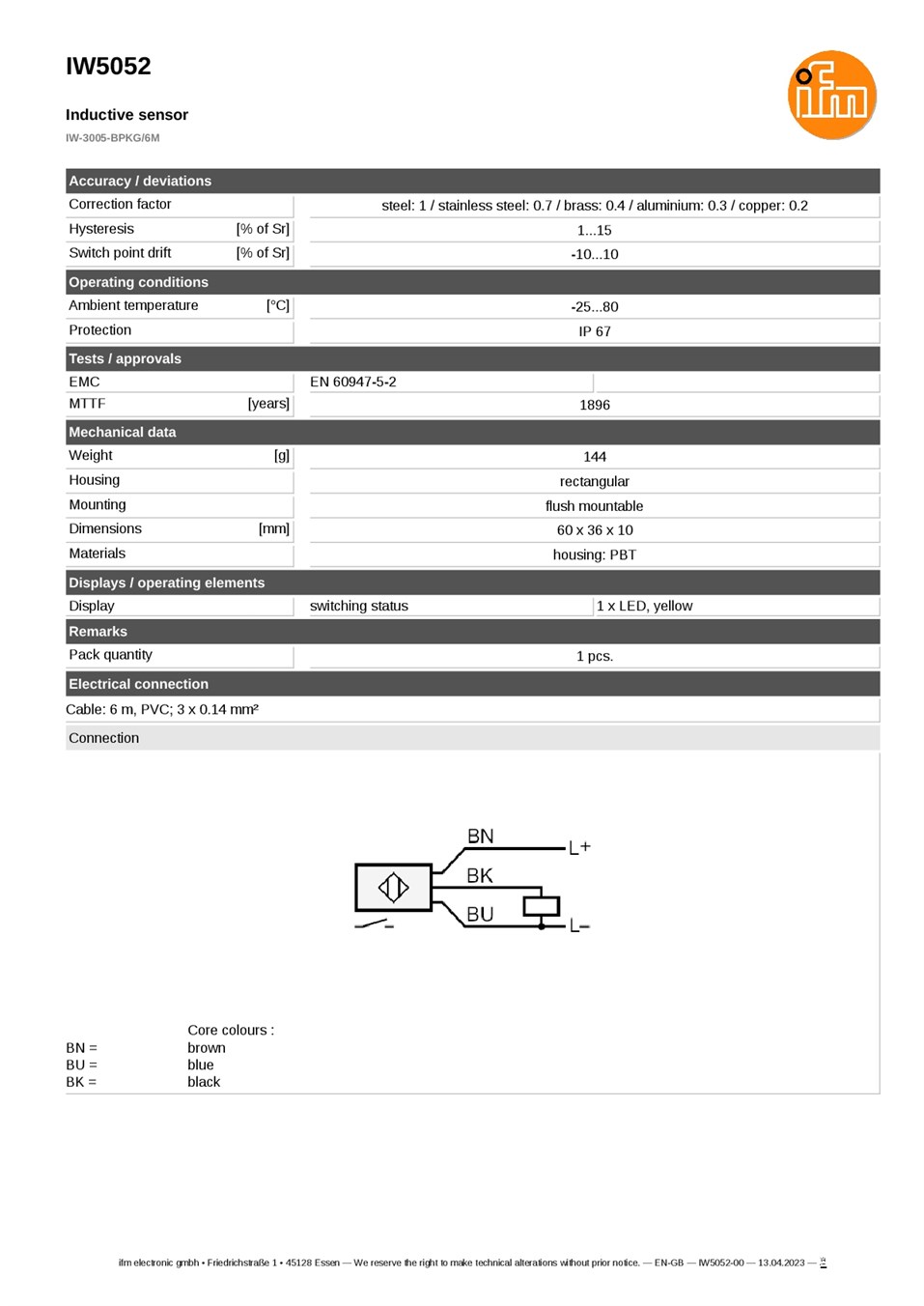

แหล่งอ้างอิง: ifm electronic IW5052, Type IW-3005-BPKG/6M, Datasheet IW5052-00 ลงวันที่ 13.04.2023
