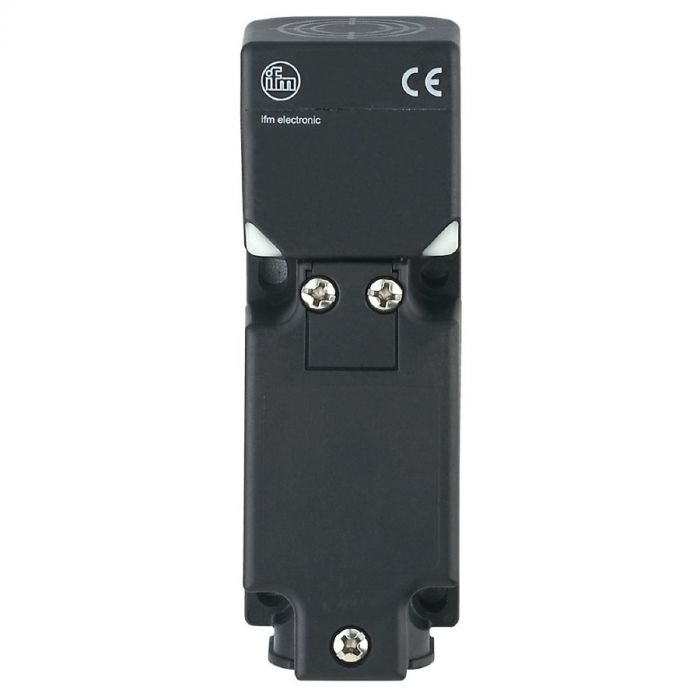

IV5058 \ Inductive sensor \ Range20 mm \ PNP Complementary \ 40 x 40 x 118 mm \ terminal

เซนเซอร์ตรวจจับโลหะ ifm IV5058 Inductive Sensor ระยะ 20 มม. PNP Complementary แบบ Terminal

ifm IV5058 Inductive Proximity Sensor เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำสำหรับตรวจสอบตำแหน่งของวัตถุโลหะโดยไม่ต้องสัมผัส มีระยะตรวจจับมาตรฐาน 20 มม. ใช้เอาต์พุต PNP Complementary ซึ่งมีสัญญาณ Normally Open (NO) และ Normally Closed (NC) เหมาะสำหรับเครื่องจักรอุตสาหกรรม ระบบลำเลียงวัสดุ และระบบควบคุม PLC

ผลิตภัณฑ์รหัส IVE4020ZCPKG มีตัวเรือนทรงสี่เหลี่ยมขนาด 40 x 40 x 118 มม. รองรับการติดตั้งแบบ Flush Mount สามารถปรับตำแหน่งหน้าตรวจจับได้ 5 ทิศทาง ช่วยให้สามารถเลือกทิศทางตรวจจับให้เหมาะสมกับตำแหน่งของชิ้นงานและรูปแบบการติดตั้งเครื่องจักร

เซนเซอร์ทำงานด้วยแรงดันไฟฟ้า 10-30VDC รองรับกระแสเอาต์พุต 200mA มีความถี่สวิตช์ 300Hz รองรับอุณหภูมิ -25 ถึง +100°C และมีระดับการป้องกัน IP68/IP69K โดยเชื่อมต่อสายไฟผ่าน Terminal ภายในตัวเรือน

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะแบบไม่สัมผัส
• ระยะตรวจจับมาตรฐาน 20 มม.
• เอาต์พุต PNP Complementary (NO + NC)
• แรงดันไฟเลี้ยง 10-30VDC
• กระแสเอาต์พุตสูงสุด 200mA
• ความถี่การสวิตช์ 300Hz
• ตัวเรือนทรงสี่เหลี่ยมขนาด 40 x 40 x 118 มม.
• ติดตั้งแบบ Flush Mount ได้
• ปรับหน้าตรวจจับได้ 5 ทิศทาง
• ตัวเรือน Polyamide และ Zinc Die-cast
• เชื่อมต่อผ่าน Terminal ภายในตัวเรือน
• ช่องเข้าสายเกลียว M20 x 1.5
• รองรับอุณหภูมิ -25 ถึง +100°C
• ระดับการป้องกัน IP68 / IP69K
• มีไฟ LED แสดงสถานะการทำงาน

ข้อมูลทางเทคนิค (Technical Specifications)

รายการ	รายละเอียด
Brand	ifm electronic
Model	IV5058
Type Designation	IVE4020ZCPKG
Product Type	Inductive Proximity Sensor
Electrical Design	DC PNP
Output Function	Complementary (NO + NC)
Operating Voltage	10-30VDC
Output Current	200mA
Switching Frequency	300Hz
Nominal Sensing Range	20mm
Housing Shape	Rectangular
Housing Dimensions	40 x 40 x 118mm
Mounting	Flush Mountable
Active Face	5 Selectable Positions
Housing Material	Polyamide; Die-cast Zinc
Ambient Temperature	-25 ถึง +100°C
Protection Rating	IP68 / IP69K
Electrical Connection	Terminal
Terminal Wire Section	สูงสุด 2.5mm²
Cable Entry	M20 x 1.5

หลักการทำงานของ Inductive Proximity Sensor

IV5058 ทำงานด้วยหลักการเหนี่ยวนำทางแม่เหล็กไฟฟ้า โดยสร้างสนามแม่เหล็กไฟฟ้าบริเวณหน้าตรวจจับ เมื่อวัตถุโลหะเคลื่อนเข้าสู่ระยะตรวจจับ สนามแม่เหล็กไฟฟ้าจะเปลี่ยนแปลง วงจรภายในจึงตรวจพบการเปลี่ยนแปลงและสั่งสถานะเอาต์พุตตามเงื่อนไขการตรวจจับ

การตรวจจับแบบไม่สัมผัสช่วยลดการสึกหรอจากการเสียดสี และเหมาะสำหรับเครื่องจักรที่มีชิ้นส่วนเคลื่อนที่ซ้ำอย่างต่อเนื่อง

การทำงานของเอาต์พุต PNP Complementary

เอาต์พุต PNP Complementary ประกอบด้วยเอาต์พุต Normally Open และ Normally Closed ซึ่งทำงานตรงข้ามกัน

• ไม่มีโลหะอยู่ในระยะตรวจจับ: NO Output OFF และ NC Output ON
• ตรวจพบโลหะ: NO Output ON และ NC Output OFF
• Output Type: PNP Transistor
• Output Function: Complementary
• Output Current Rating: 200mA
• Switching Frequency: 300Hz

เอาต์พุตทั้งสองเป็นสัญญาณทรานซิสเตอร์ PNP ไม่ใช่หน้าสัมผัสรีเลย์แบบ Dry Contact จึงต้องเลือกอุปกรณ์รับสัญญาณที่รองรับเอาต์พุต PNP

การติดตั้งและการปรับหน้าตรวจจับ

ตัวเรือน IV5058 รองรับการติดตั้งแบบ Flush Mount และสามารถปรับหน้าตรวจจับได้ 5 ตำแหน่ง เพื่อรองรับทิศทางการเคลื่อนที่ของชิ้นงานที่แตกต่างกัน

• ตรวจสอบพื้นที่สำหรับติดตั้งตัวเรือน 40 x 40 x 118 มม.
• กำหนดทิศทางหน้าตรวจจับให้เหมาะสมกับชิ้นงาน
• ติดตั้งตามระยะและเงื่อนไข Flush Mount ที่ผู้ผลิตกำหนด
• หลีกเลี่ยงแรงกระแทกบริเวณหน้าตรวจจับ
• ตรวจสอบระยะตรวจจับกับชนิดโลหะจริงก่อนติดตั้งถาวร
• ตรวจสอบระยะห่างจากเซนเซอร์อื่นเมื่อติดตั้งหลายตัวใกล้กัน

การเชื่อมต่อสายไฟแบบ Terminal

IV5058 ใช้ Terminal ภายในตัวเรือนสำหรับเชื่อมต่อสายไฟ รองรับขนาดหน้าตัดสายสูงสุด 2.5 มม.² พร้อมช่องเข้าสายเกลียว M20 x 1.5 สำหรับใช้ร่วมกับ Cable Gland ที่เหมาะสม

• Electrical Connection: Terminal
• Maximum Terminal Wire Section: 2.5mm²
• Cable Entry: M20 x 1.5
• Signal Type: PNP Complementary
• Connection Signals: L+, L-, NO Output และ NC Output
• ตรวจสอบ Terminal Assignment จาก Wiring Diagram ของผู้ผลิตก่อนต่อสาย
• เลือกสายไฟและ Cable Gland ให้เหมาะกับสภาพแวดล้อมและระดับการป้องกัน

การใช้งานร่วมกับ PLC

IV5058 สามารถใช้งานร่วมกับ PLC Digital Input ที่รองรับสัญญาณ PNP โดยสามารถแยกต่อเอาต์พุต NO และ NC ไปยังอินพุตคนละช่องเพื่อใช้ตรวจสอบสถานะการตรวจจับ

• ใช้แรงดันไฟเลี้ยง DC 10-30VDC
• เลือก PLC Input ที่รองรับเอาต์พุตแบบ PNP
• ตรวจสอบขั้วไฟเลี้ยงและ Common ของ PLC ให้ถูกต้อง
• กำหนดตรรกะโปรแกรมให้สอดคล้องกับสัญญาณ NO และ NC
• ตรวจสอบเวลา Scan และ Input Filter ให้เหมาะสมกับความเร็วชิ้นงาน

ตัวอย่างการใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในระบบลำเลียงวัสดุ
• ตรวจสอบตำแหน่งกลไกในเครื่องจักรอุตสาหกรรม
• ตรวจจับชิ้นงานบนสายพานลำเลียง
• ตรวจสอบสถานะการเคลื่อนที่ของชิ้นส่วนเครื่องจักร
• ใช้ร่วมกับ PLC ที่ต้องการสัญญาณ NO และ NC
• ติดตั้งในงานที่ต้องการปรับทิศทางหน้าตรวจจับ
• ประยุกต์ใช้ในระบบ Industrial Automation

ข้อควรพิจารณา

• เอาต์พุต PNP Complementary เป็นทรานซิสเตอร์สองสถานะ ไม่ใช่ Dry Contact
• ต้องใช้ไฟเลี้ยง DC 10-30V ไม่ควรต่อไฟ AC โดยตรง
• ระยะตรวจจับมาตรฐาน 20 มม. อาจเปลี่ยนแปลงตามชนิดและขนาดของโลหะ
• การติดตั้งแบบ Flush Mount ต้องทำตามระยะที่ผู้ผลิตกำหนด
• ความถี่การสวิตช์ของรุ่นนี้คือ 300Hz
• การต่อสายใช้ Terminal ไม่ใช่คอนเนคเตอร์ M8 หรือ M12
• ต้องเลือก Cable Gland และซีลช่องเข้าสายให้เหมาะสมเพื่อรักษาระดับการป้องกัน
• การใช้ในอุณหภูมิสูงต้องตรวจสอบพิกัดของสายไฟและอุปกรณ์ประกอบร่วมด้วย
• ไม่ควรใช้แทน Safety Sensor ในวงจรที่ต้องการอุปกรณ์รับรองความปลอดภัยเฉพาะ

Reference: ifm electronic IV5058, Type IVE4020ZCPKG, Manufacturer Product Information and Technical Datasheet.
