IT5040 \ Inductive sensor \ Range2 mm \ PNP NO \ Ø 6.5 \ Connector M8

เซนเซอร์ตรวจจับโลหะ ifm IT5040 Inductive Sensor ระยะ 2 มม. PNP NO Ø6.5 มม. คอนเนคเตอร์ M8

ifm IT5040 Inductive Proximity Sensor เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Sensor) สำหรับตรวจสอบตำแหน่งชิ้นงานโลหะโดยไม่ต้องสัมผัส มีระยะตรวจจับมาตรฐาน 2 มม. เอาต์พุตชนิด PNP Normally Open (NO) เหมาะสำหรับเครื่องจักรอุตสาหกรรม ระบบควบคุม PLC และงานตรวจจับตำแหน่งชิ้นส่วนขนาดเล็กที่มีพื้นที่ติดตั้งจำกัด

ผลิตภัณฑ์รหัส ITB3002BBPKG/V4A/AS ใช้ตัวเรือนทรงกระบอกเรียบ เส้นผ่านศูนย์กลาง 6.5 มม. ความยาว 30 มม. ผลิตจากสเตนเลสสตีล 316L / 1.4404 พร้อมหน้าตรวจจับวัสดุ PBT รองรับการติดตั้งแบบ Flush Mount และเชื่อมต่อผ่านคอนเนคเตอร์ M8 A-coded ที่ตัวเซนเซอร์

เซนเซอร์ทำงานด้วยแรงดันไฟฟ้ากระแสตรง 10-30VDC รองรับกระแสเอาต์พุตสูงสุด 100mA มีความถี่การสวิตช์ 800Hz และมี LED สีเหลืองแสดงสถานะการทำงานรอบตัวเรือน ช่วยให้ตรวจสอบสถานะการตรวจจับได้สะดวก

คุณสมบัติเด่น

• ตรวจจับชิ้นงานโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับมาตรฐาน 2 มม.
• ระยะใช้งานที่รับประกัน 0-1.62 มม.
• เอาต์พุต PNP Normally Open (NO)
• แรงดันไฟเลี้ยง 10-30VDC
• กระแสเอาต์พุตสูงสุด 100mA
• ความถี่การสวิตช์ 800Hz
• ตัวเรือนทรงกระบอกเรียบ Ø6.5 x 30 มม.
• วัสดุตัวเรือน Stainless Steel 316L / 1.4404
• หน้าตรวจจับผลิตจาก PBT สีส้ม
• รองรับการติดตั้งแบบ Flush Mount
• คอนเนคเตอร์ M8 แบบ A-coded
• LED สีเหลืองแสดงสถานะการสวิตช์ 4 ตำแหน่งรอบตัวเรือน
• ระดับการป้องกัน IP65 และ IP67 เมื่อใช้หัวต่อที่เหมาะสมและประกอบถูกต้อง
• มีระบบป้องกันการกลับขั้ว การลัดวงจร และโหลดเกิน

ข้อมูลทางเทคนิค (Technical Specifications)

รายการ	รายละเอียด
Brand	ifm electronic
Model	IT5040
Type Designation	ITB3002BBPKG/V4A/AS
Product Type	Inductive Proximity Sensor
Electrical Design	DC PNP
Output Function	Normally Open (NO)
Operating Voltage	10-30VDC
Current Consumption	10mA
Maximum Output Current	100mA
Maximum Output Voltage Drop	2.5V
Switching Frequency	800Hz
Sensing Range (Sn)	2mm
Real Sensing Range (Sr)	2mm +/-10%
Operating Distance	0-1.62mm
Hysteresis	1-20% of Sr
Switch-point Drift	-10 ถึง +10% of Sr
Housing Shape	Cylindrical, Smooth Sleeve
Housing Diameter	Ø6.5mm
Housing Length	30mm
Mounting Type	Flush Mountable
Housing Material	Stainless Steel 316L / 1.4404
Sensing Face Material	PBT, Orange
LED Window Material	PPSU
Ambient Temperature	-25 ถึง +70°C
Protection Rating	IP65; IP67 เมื่อใช้หัวต่อ ifm ที่ประกอบถูกต้อง
Protection Class	III
Reverse Polarity Protection	Yes
Short-circuit Protection	Yes
Overload Protection	Yes
Switching Indicator	Yellow LED, 4 x 90°
Electrical Connection	M8 Connector, A-coded
Approximate Weight	15.3g
Supplied Accessories	Mounting Clamp จำนวน 1 ตัว
Reference Standard	EN 60947-5-2

หลักการทำงานของ Inductive Proximity Sensor

IT5040 ใช้หลักการเหนี่ยวนำทางแม่เหล็กไฟฟ้า โดยสร้างสนามแม่เหล็กไฟฟ้าบริเวณหน้าตรวจจับ เมื่อชิ้นงานโลหะเคลื่อนเข้าสู่ระยะที่กำหนด จะทำให้สนามแม่เหล็กไฟฟ้าเปลี่ยนแปลง และวงจรภายในเซนเซอร์จะตรวจจับการเปลี่ยนแปลงดังกล่าวเพื่อเปลี่ยนสถานะเอาต์พุต

การตรวจจับแบบไม่สัมผัสช่วยลดการสึกหรอจากการสัมผัสทางกล เหมาะสำหรับงานตรวจสอบตำแหน่งชิ้นส่วนโลหะที่มีการทำงานซ้ำในระบบอัตโนมัติ

การทำงานของเอาต์พุต PNP Normally Open

IT5040 ใช้เอาต์พุตทรานซิสเตอร์ PNP Normally Open (NO) โดยเอาต์พุตจะเปลี่ยนเป็นสถานะ ON เมื่อมีชิ้นงานโลหะอยู่ในระยะตรวจจับ

• ไม่มีโลหะในระยะตรวจจับ: Output OFF
• ตรวจพบโลหะ: Output ON
• Output Type: PNP
• Output Function: Normally Open
• Maximum Output Current: 100mA
• Switching Frequency: 800Hz

เมื่อเอาต์พุตทำงาน จะส่งสัญญาณไฟฟ้าด้านบวกไปยังวงจรรับสัญญาณ เช่น PLC Digital Input ที่รองรับเอาต์พุต PNP โดยต้องตรวจสอบขั้วไฟเลี้ยงและ Common ให้ถูกต้อง

ระยะตรวจจับและชนิดของโลหะ

IT5040 มีระยะตรวจจับมาตรฐาน 2 มม. และระยะใช้งานที่รับประกัน 0-1.62 มม. ระยะตรวจจับจริงอาจเปลี่ยนแปลงตามชนิด ขนาด และรูปทรงของชิ้นงานโลหะ

ชนิดโลหะ	Correction Factor
Steel	1.0
Stainless Steel	0.7
Brass	0.4
Aluminium	0.4
Copper	0.3

ค่า Correction Factor ใช้ประกอบการประเมินระยะตรวจจับสำหรับโลหะต่างชนิด ไม่ใช่ค่ารับประกันสำหรับชิ้นงานทุกขนาด ควรทดสอบกับชิ้นงานจริงก่อนกำหนดตำแหน่งติดตั้งถาวร

การติดตั้งแบบ Flush Mount

IT5040 ใช้ตัวเรือนทรงกระบอกเรียบ Ø6.5 มม. รองรับการติดตั้งแบบ Flush Mount โดยสามารถติดตั้งหน้าตรวจจับให้เสมอกับโครงสร้างรองรับตามเงื่อนไขของผู้ผลิต

• เลือก Mounting Clamp ที่รองรับตัวเรือน Ø6.5 มม.
• ตรวจสอบตำแหน่งและขนาดพื้นที่ติดตั้งตาม Drawing ของผู้ผลิต
• เผื่อพื้นที่สำหรับคอนเนคเตอร์ M8 และสายต่อที่ท้ายตัวเซนเซอร์
• ตรวจสอบระยะตรวจจับกับชิ้นงานจริงก่อนยึดถาวร
• หลีกเลี่ยงแรงกระแทกที่หน้าตรวจจับ
• ตรวจสอบระยะห่างระหว่างเซนเซอร์หลายตัวเมื่อติดตั้งใกล้กัน
• ไม่ควรขันนอตบนตัวเรือนโดยตรง เนื่องจากตัวเรือนเป็นแบบเรียบไม่มีเกลียว

การเชื่อมต่อคอนเนคเตอร์ M8

IT5040 เชื่อมต่อไฟเลี้ยงและสัญญาณเอาต์พุตผ่านคอนเนคเตอร์ M8 แบบ A-coded ซึ่งติดตั้งอยู่ที่ตัวเซนเซอร์โดยตรง เหมาะสำหรับงานที่ต้องการถอดเปลี่ยนหรือเชื่อมต่อกับสายสัญญาณสำเร็จรูป

• Connector Type: M8
• Coding: A-coded
• Electrical Design: PNP 3-Wire
• Pin 1: L+ (10-30VDC)
• Pin 3: L- (0VDC)
• Pin 4: Switching Output PNP NO
• ตรวจสอบ Pin Assignment จาก Datasheet ก่อนเชื่อมต่อจริง
• เลือกสายต่อ M8 ที่เข้ากันได้กับเซนเซอร์
• เมื่อต้องการระดับ IP67 ต้องใช้หัวต่อ ifm ที่เหมาะสมและขันประกอบให้ถูกต้อง
• ตรวจสอบรายการจัดส่งว่าสายต่อ M8 จำหน่ายแยกต่างหากหรือไม่

การใช้งานร่วมกับ PLC

• ใช้แรงดันไฟเลี้ยง DC 10-30VDC
• ต่อสัญญาณเข้ากับ PLC Digital Input ที่รองรับ PNP
• ตรวจสอบขั้ว L+, L- และ Output ของคอนเนคเตอร์ M8 ก่อนเริ่มใช้งาน
• กำหนด Common ของ PLC ให้เหมาะสมกับสัญญาณ PNP
• เมื่อมีโลหะอยู่ในระยะตรวจจับ เอาต์พุตจะเปลี่ยนเป็น ON
• สำหรับงานตรวจจับชิ้นงานเคลื่อนที่เร็ว ควรตรวจสอบเวลา Scan และ Input Filter ของ PLC ให้เหมาะสมกับสัญญาณความถี่ 800Hz

ตัวอย่างการใช้งาน

• ตรวจจับตำแหน่งชิ้นส่วนโลหะขนาดเล็ก
• ตรวจสอบตำแหน่งชิ้นงานในเครื่องจักรประกอบอัตโนมัติ
• ตรวจจับชิ้นงานโลหะในระบบสายพานลำเลียงขนาดเล็ก
• ตรวจสอบการเคลื่อนที่ของชิ้นส่วนเครื่องจักร
• ใช้กับระบบ PLC และ Industrial Automation
• ตรวจสอบตำแหน่งกลไกในพื้นที่ติดตั้งจำกัด
• ใช้กับอุปกรณ์ทดสอบและตรวจสอบชิ้นส่วนโลหะ

ข้อจำกัดและข้อควรพิจารณา

• IT5040 เป็นเซนเซอร์ PNP Normally Open ไม่ใช่ PNP NC หรือ NPN
• ต้องใช้แรงดันไฟฟ้า DC 10-30V ไม่ควรต่อเข้ากับไฟ AC โดยตรง
• ระยะตรวจจับมาตรฐาน 2 มม. แตกต่างจากระยะใช้งานที่รับประกัน 0-1.62 มม.
• ระยะตรวจจับจริงขึ้นอยู่กับชนิด ขนาด และรูปทรงของโลหะ
• กระแสเอาต์พุตต้องไม่เกิน 100mA ตาม Datasheet IT5040-02
• ตัวเรือนเป็น Stainless Steel 316L แบบเรียบ ไม่มีเกลียวสำหรับขันนอตยึดโดยตรง
• การเชื่อมต่อเป็นคอนเนคเตอร์ M8 ไม่ใช่สาย PVC 2 เมตร
• ระดับ IP67 มีเงื่อนไขการใช้หัวต่อ ifm ที่เหมาะสมและประกอบถูกต้อง
• ไม่ควรใช้แทนอุปกรณ์ Safety Sensor ในวงจรที่ต้องผ่านการรับรองด้านความปลอดภัยเฉพาะ

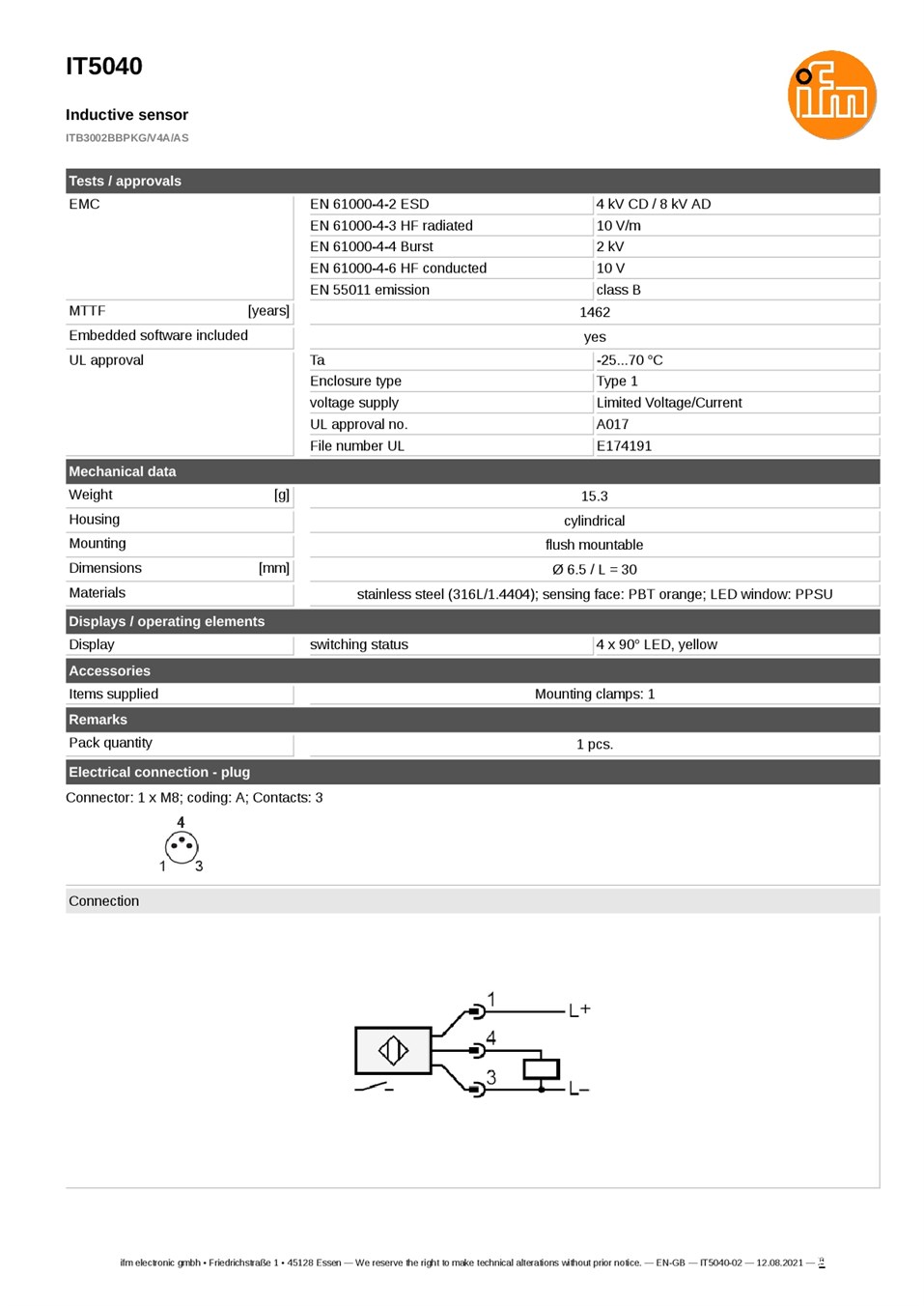

แหล่งอ้างอิง: ifm electronic IT5040, Type ITB3002BBPKG/V4A/AS, Datasheet IT5040-02 วันที่ 12.08.2021
