IS5086 \ Inductive sensor \ Range3 mm \ PNP NO \ 27.8 x 10.2 x 16 mm \ Connector M8

เซนเซอร์ตรวจจับโลหะ ifm IS5086 Inductive Sensor ระยะ 3 มม. PNP NO ขนาด 27.8 x 10.2 x 16 มม. คอนเนคเตอร์ M8

ifm IS5086 Inductive Proximity Sensor เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Sensor) ในกลุ่ม efector 100 สำหรับตรวจสอบตำแหน่งชิ้นงานโลหะโดยไม่ต้องสัมผัส มีระยะตรวจจับมาตรฐาน 3 มม. และเอาต์พุตแบบ PNP Normally Open (NO) เหมาะสำหรับเครื่องจักรอุตสาหกรรม ระบบควบคุม PLC และงานตรวจจับตำแหน่งโลหะในพื้นที่ติดตั้งจำกัด

ผลิตภัณฑ์รหัส IS-3003BBPKG/0,15M AS มีตัวเรือนทรงสี่เหลี่ยมขนาดกะทัดรัด พร้อมสายเชื่อมต่อสั้นยาว 0.15 เมตร และคอนเนคเตอร์ M8 ที่ปลายสาย ช่วยให้สามารถเชื่อมต่อกับสายสัญญาณของระบบควบคุมได้สะดวก โดยไม่ต้องเดินสายออกจากตัวเซนเซอร์ไปยังตู้ควบคุมโดยตรง

เซนเซอร์ใช้แรงดันไฟเลี้ยง 10-30VDC รองรับกระแสเอาต์พุตสูงสุด 200mA มีระยะใช้งานที่รับประกัน 0-2.4 มม. และใช้ระบบไฟฟ้า DC PNP แบบ 3 สาย

คุณสมบัติเด่น

• ตรวจจับชิ้นงานโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับมาตรฐาน 3 มม.
• ระยะใช้งานที่รับประกัน 0-2.4 มม.
• เอาต์พุต PNP Normally Open (NO)
• แรงดันไฟเลี้ยง 10-30VDC
• กระแสเอาต์พุตสูงสุด 200mA
• ตัวเรือนทรงสี่เหลี่ยมขนาดเล็ก
• ขนาดตัวเรือนประมาณ 27.8 x 10.2 x 16 มม.
• ระบบไฟฟ้า DC PNP แบบ 3 สาย
• สายเชื่อมต่อสั้นยาว 0.15 เมตร หรือ 15 เซนติเมตร
• มีคอนเนคเตอร์ M8 ที่ปลายสาย
• มีระบบป้องกันการกลับขั้วไฟฟ้า การลัดวงจร และโหลดเกิน
• เหมาะสำหรับการติดตั้งในเครื่องจักรและระบบอัตโนมัติที่มีพื้นที่จำกัด

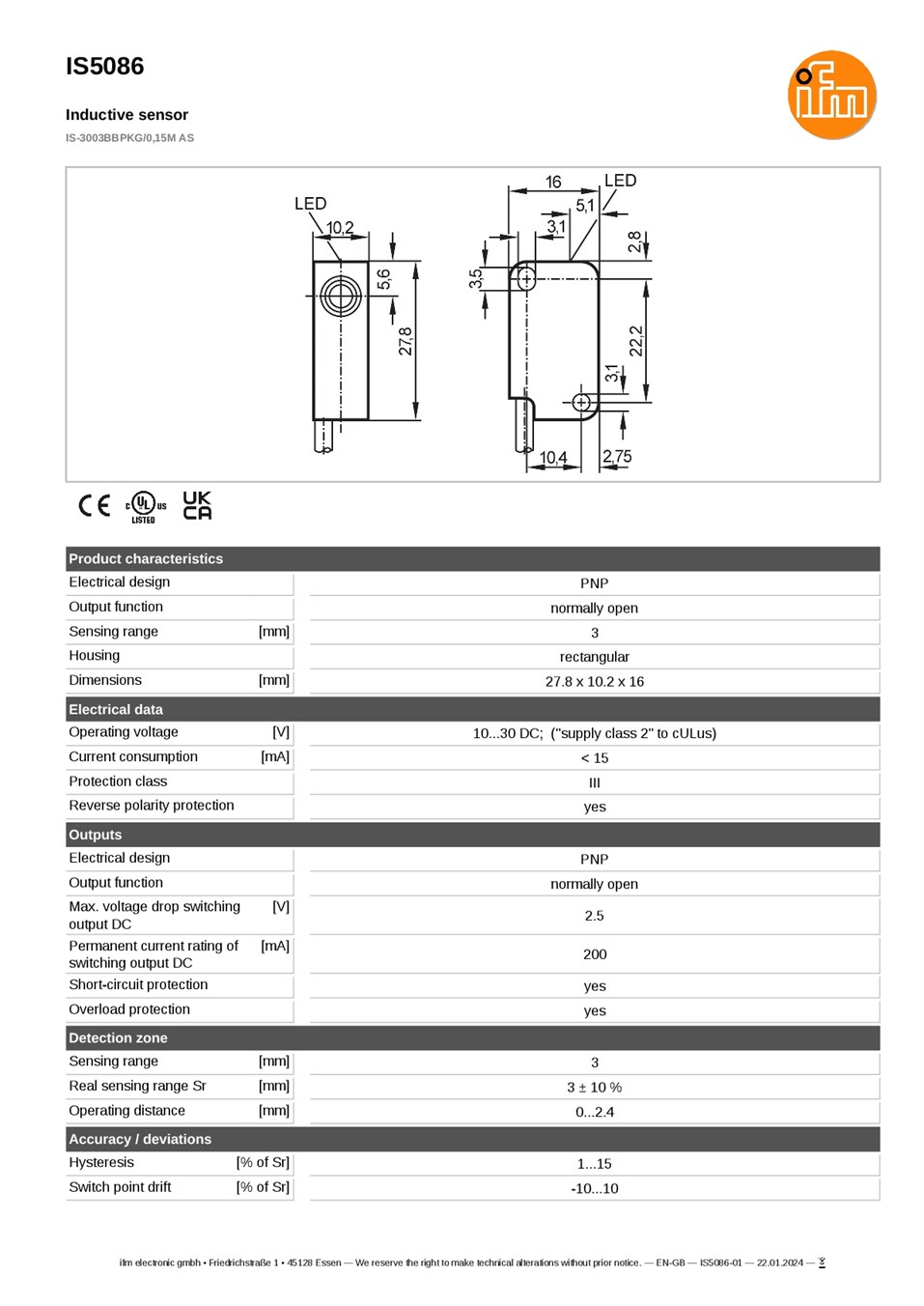

ข้อมูลทางเทคนิค (Technical Specifications)

รายการ	รายละเอียด
Brand	ifm electronic
Model	IS5086
Series	efector 100
Type Designation	IS-3003BBPKG/0,15M AS
Product Type	Inductive Proximity Sensor
Electrical Design	DC PNP
Output Function	Normally Open (NO)
Operating Voltage	10-30VDC
Current Consumption	Less than 15mA
Maximum Output Current	200mA
Maximum Output Voltage Drop	2.5V
Sensing Range (Sn)	3mm
Real Sensing Range (Sr)	3mm +/-10%
Operating Distance	0-2.4mm
Hysteresis	1-15% of Sr
Housing Shape	Rectangular
Housing Dimensions	27.8 x 10.2 x 16mm (SCMA); 28 x 10 x 16mm (ifm)
Protection Class	III
Reverse Polarity Protection	Yes
Short-circuit Protection	Yes
Overload Protection	Yes
Electrical Connection	Short Cable with M8 Connector
Connection Cable Length	0.15m (15cm)
Number of Wires	3-Wire
Reference Datasheet	IS5086-01, 22.01.2024

หลักการทำงานของ Inductive Proximity Sensor

IS5086 ทำงานด้วยหลักการเหนี่ยวนำทางแม่เหล็กไฟฟ้า โดยสร้างสนามแม่เหล็กไฟฟ้าบริเวณหน้าตรวจจับ เมื่อชิ้นงานโลหะเคลื่อนเข้าสู่บริเวณดังกล่าว จะทำให้สนามแม่เหล็กไฟฟ้าเปลี่ยนแปลง วงจรภายในเซนเซอร์จึงตรวจจับการเปลี่ยนแปลงและสั่งสถานะเอาต์พุต

การตรวจจับแบบไม่สัมผัสช่วยลดการสึกหรอเชิงกล เหมาะสำหรับการตรวจจับตำแหน่งชิ้นส่วนโลหะที่มีการเคลื่อนที่ซ้ำในระบบอัตโนมัติ

การทำงานของเอาต์พุต PNP Normally Open

IS5086 ใช้เอาต์พุตทรานซิสเตอร์ชนิด PNP Normally Open โดยเปลี่ยนสถานะเป็น ON เมื่อมีวัตถุโลหะอยู่ในระยะตรวจจับ

• ไม่มีโลหะในระยะตรวจจับ: Output OFF
• ตรวจพบโลหะ: Output ON
• Electrical Design: DC PNP
• Output Function: Normally Open
• Maximum Output Current: 200mA

เอาต์พุต PNP สามารถเชื่อมต่อเข้ากับ PLC Digital Input ที่รองรับสัญญาณ PNP โดยต้องกำหนดขั้วไฟเลี้ยงและ Common ให้ถูกต้อง

ระยะตรวจจับและชนิดของโลหะ

IS5086 มีระยะตรวจจับมาตรฐาน 3 มม. และระยะใช้งานที่รับประกัน 0-2.4 มม. ระยะตรวจจับจริงอาจแตกต่างตามชนิด ขนาด รูปทรง และตำแหน่งของชิ้นงานโลหะ

• เหล็กกล้าเป็นวัสดุอ้างอิงสำหรับระยะตรวจจับมาตรฐาน
• สเตนเลส ทองเหลือง อะลูมิเนียม และทองแดง อาจให้ระยะตรวจจับแตกต่างกัน
• ขนาดและพื้นที่ผิวของชิ้นงานมีผลต่อระยะตรวจจับ
• ควรทดสอบระยะตรวจจับกับชิ้นงานจริงก่อนกำหนดระยะติดตั้งถาวร

การติดตั้งเซนเซอร์

IS5086 มีตัวเรือนทรงสี่เหลี่ยมขนาดเล็ก เหมาะสำหรับพื้นที่ติดตั้งจำกัด โดยต้องตรวจสอบตำแหน่งหน้าตรวจจับ ระยะห่างจากโลหะโดยรอบ และรูปแบบการติดตั้งจาก Drawing ของผู้ผลิตก่อนติดตั้ง

• ตรวจสอบพื้นที่สำหรับตัวเรือนขนาดประมาณ 27.8 x 10.2 x 16 มม.
• เลือกตำแหน่งติดตั้งให้ตรงกับทิศทางการเคลื่อนที่ของชิ้นงาน
• ตรวจสอบข้อกำหนดการติดตั้งบริเวณโลหะโดยรอบจาก Datasheet
• ตรวจสอบระยะตรวจจับกับชิ้นงานจริงก่อนยึดถาวร
• หลีกเลี่ยงแรงกระแทกบริเวณหน้าตรวจจับ
• เผื่อพื้นที่สำหรับสายสั้นและคอนเนคเตอร์ M8 ที่ปลายสาย
• ป้องกันแรงดึงและการหักงอมากเกินไปบริเวณสายเชื่อมต่อ

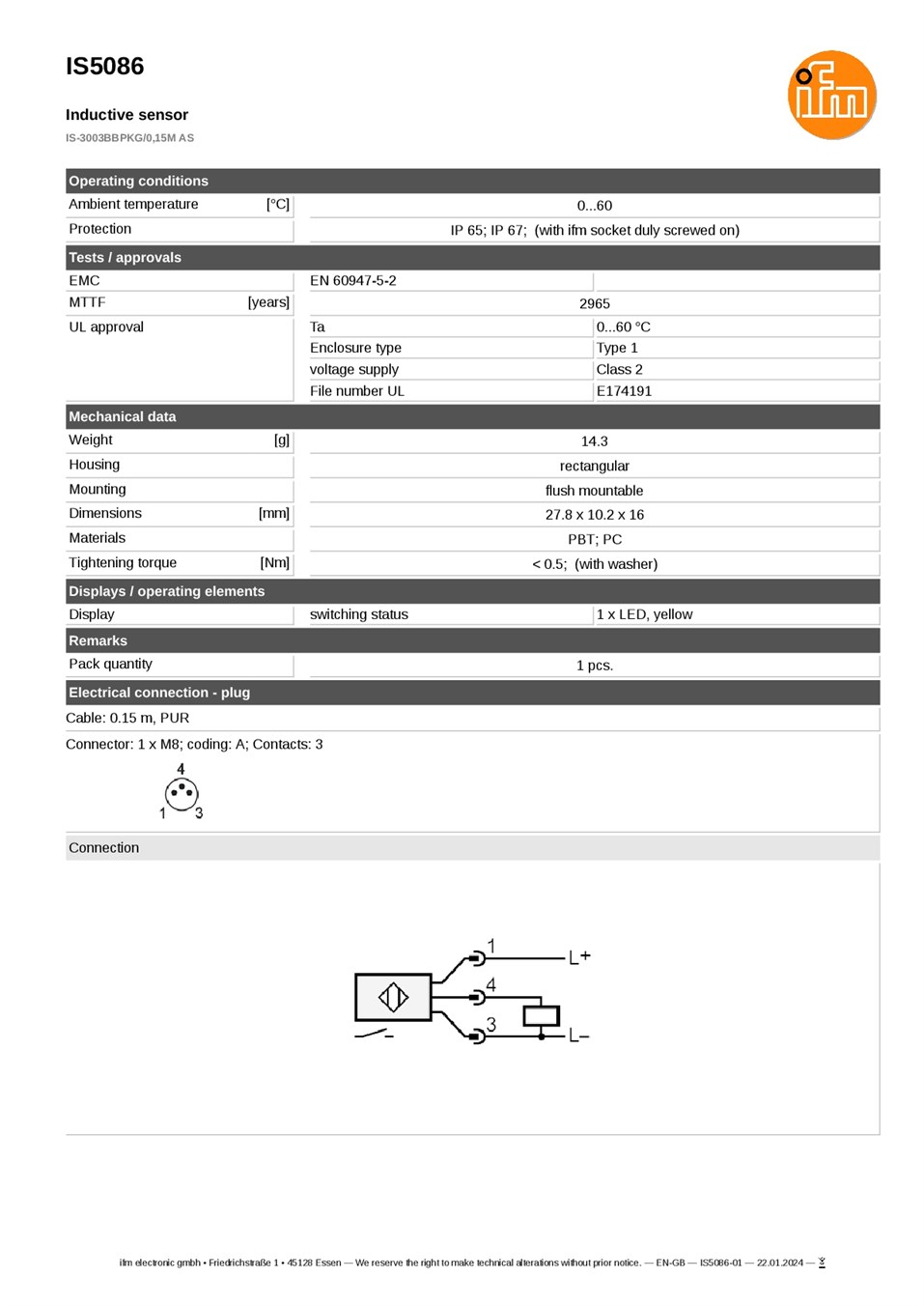

การเชื่อมต่อสายสั้นพร้อมคอนเนคเตอร์ M8

IS5086 ใช้สายเชื่อมต่อสั้นความยาว 0.15 เมตร พร้อมคอนเนคเตอร์ M8 ที่ปลายสาย เหมาะสำหรับการต่อร่วมกับสาย M8 สำเร็จรูปของระบบควบคุม

• Connection: Short Cable with M8 Connector
• Connection Cable Length: 0.15m
• Electrical Design: PNP Normally Open
• Number of Wires: 3
• ตรวจสอบจำนวนขั้วและ Pin Assignment จาก Wiring Diagram ของผู้ผลิตก่อนต่อใช้งาน
• เลือกสายเชื่อมต่อ M8 ให้เข้ากันได้กับคอนเนคเตอร์ของเซนเซอร์
• จัดวางจุดต่อสายให้พ้นบริเวณที่อาจได้รับแรงกระแทกหรือแรงดึง

การใช้งานร่วมกับ PLC

• ใช้แหล่งจ่ายไฟ DC 10-30VDC
• เลือก PLC Digital Input ที่รองรับสัญญาณ PNP
• ตรวจสอบ Pin Assignment และขั้วไฟเลี้ยงก่อนจ่ายไฟ
• กำหนด Common ของ PLC Input ให้เหมาะสม
• เมื่อเซนเซอร์ตรวจพบโลหะ เอาต์พุตจะเปลี่ยนเป็น ON
• สำหรับงานตรวจจับชิ้นงานเคลื่อนที่เร็ว ควรตรวจสอบค่า Switching Frequency ใน Datasheet และตั้งค่า Input Filter ของ PLC ให้เหมาะสม

ตัวอย่างการใช้งาน

• ตรวจจับตำแหน่งชิ้นส่วนโลหะในเครื่องจักรอุตสาหกรรม
• ตรวจสอบตำแหน่งกลไกในระบบ Automation
• ตรวจจับชิ้นงานโลหะในเครื่องจักรประกอบอัตโนมัติ
• ตรวจสอบตำแหน่งชิ้นงานในพื้นที่จำกัด
• ตรวจจับตำแหน่งโลหะบนสายพานลำเลียง
• ใช้งานกับ PLC และอุปกรณ์ควบคุมอุตสาหกรรมที่รองรับ PNP

ข้อจำกัดและข้อควรพิจารณา

• IS5086 เป็นเซนเซอร์ PNP Normally Open ไม่ใช่ PNP NC หรือ PNP/NPN แบบ 2 สาย
• ใช้แรงดันไฟเลี้ยง DC 10-30V ไม่ควรต่อไฟ AC โดยตรง
• ระยะตรวจจับมาตรฐาน 3 มม. แตกต่างจากระยะใช้งานที่รับประกัน 0-2.4 มม.
• ระยะตรวจจับจริงขึ้นอยู่กับชนิด ขนาด และรูปทรงของโลหะ
• กระแสโหลดเอาต์พุตต้องไม่เกินพิกัด 200mA
• คอนเนคเตอร์ M8 อยู่ที่ปลายสายสั้น 0.15 เมตร ไม่ได้อยู่ที่ตัวเรือนโดยตรง
• ต้องตรวจสอบรูปแบบการติดตั้งและระยะห่างจากโครงสร้างโลหะตาม Drawing ของผู้ผลิต
• ควรตรวจสอบคุณสมบัติของสายต่อและการประกอบคอนเนคเตอร์ก่อนใช้งาน
• ไม่ควรใช้แทนอุปกรณ์ Safety Sensor ที่ต้องผ่านการรับรองด้านความปลอดภัยโดยเฉพาะ

Reference: ifm electronic IS5086, Type IS-3003BBPKG/0,15M AS, Datasheet IS5086-01 dated 22.01.2024.
