IS5035 \ Inductive sensor \ Range2 mm \ PNP NC \ 36.8 x 10.2 x 16 mm \ Connector M8

เซนเซอร์ตรวจจับโลหะ ifm IS5035 Inductive Sensor ระยะ 2 มม. PNP NO ขนาด 36.8 x 10.2 x 16 มม. คอนเนคเตอร์ M8

ifm IS5035 Inductive Proximity Sensor เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Sensor) สำหรับตรวจจับตำแหน่งชิ้นงานโลหะโดยไม่ต้องสัมผัส มีระยะตรวจจับมาตรฐาน 2 มม. ใช้เอาต์พุตชนิด PNP Normally Open (NO) เหมาะสำหรับเครื่องจักรอุตสาหกรรม ระบบควบคุม PLC และงานตรวจจับตำแหน่งชิ้นส่วนโลหะในพื้นที่ติดตั้งจำกัด

ผลิตภัณฑ์รหัส IS-3002-BPKG/AS มีตัวเรือนทรงสี่เหลี่ยมขนาด 36.8 x 10.2 x 16 มม. ผลิตจากวัสดุ PBT รองรับการติดตั้งแบบ Flush Mount พร้อมคอนเนคเตอร์ M8 A-coded 3 ขา ช่วยให้เชื่อมต่อหรือถอดเปลี่ยนเซนเซอร์ได้สะดวก

เซนเซอร์ทำงานด้วยแรงดันไฟฟ้ากระแสตรง 10-30VDC รองรับกระแสเอาต์พุตสูงสุด 200mA มีความถี่การสวิตช์ 800Hz พร้อมไฟ LED สีเหลืองสำหรับแสดงสถานะการสวิตช์ และสามารถใช้งานในอุณหภูมิแวดล้อม -25 ถึง +80°C

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับมาตรฐาน 2 มม.
• ระยะใช้งานที่ระบุ 0-1.6 มม.
• เอาต์พุต PNP Normally Open (NO)
• แรงดันไฟเลี้ยง 10-30VDC
• กระแสเอาต์พุตสูงสุด 200mA
• ความถี่การสวิตช์ 800Hz
• ตัวเรือนสี่เหลี่ยมขนาด 36.8 x 10.2 x 16 มม.
• วัสดุตัวเรือน PBT
• รองรับการติดตั้งแบบ Flush Mount
• คอนเนคเตอร์ M8 A-coded แบบ 3 ขา
• ไฟ LED สีเหลืองแสดงสถานะ 4 ตำแหน่งรอบตัวเรือน
• ระดับการป้องกัน IP65 และ IP67 เมื่อใช้หัวต่อ ifm ที่ประกอบถูกต้อง
• มีระบบป้องกันการกลับขั้วไฟฟ้า การลัดวงจร และโหลดเกิน

ข้อมูลทางเทคนิค (Technical Specifications)

รายการ	รายละเอียด
Brand	ifm electronic
Model	IS5035
Type Designation	IS-3002-BPKG/AS
Product Type	Inductive Proximity Sensor
Electrical Design	DC PNP
Output Function	Normally Open (NO)
Operating Voltage	10-30VDC
Current Consumption	15mA
Maximum Output Current	200mA
Maximum Output Voltage Drop	2.5V
Switching Frequency	800Hz
Sensing Range (Sn)	2mm
Real Sensing Range (Sr)	2mm ±10%
Operating Distance	0-1.6mm
Hysteresis	1-15% of Sr
Switch-point Drift	-10 ถึง +10% of Sr
Housing Shape	Rectangular
Dimensions	36.8 x 10.2 x 16mm
Mounting	Flush Mountable
Housing Material	PBT
Ambient Temperature	-25 ถึง +80°C
Protection Rating	IP65; IP67 เมื่อใช้หัวต่อ ifm ที่ขันประกอบถูกต้อง
Protection Class	III
Reverse Polarity Protection	Yes
Short-circuit Protection	Yes
Overload Protection	Yes
Switching Indicator	Yellow LED, 4 x 90°
Electrical Connection	M8 Connector, A-coded, 3 Contacts
Maximum Tightening Torque	น้อยกว่า 0.5Nm เมื่อใช้แหวนรอง
Approximate Weight	10.9g
Reference Standards	EN 60947-5-2; EN 55011 Class B

หลักการทำงานของ Inductive Proximity Sensor

IS5035 ทำงานโดยสร้างสนามแม่เหล็กไฟฟ้าบริเวณหน้าตรวจจับ เมื่อวัตถุโลหะเคลื่อนเข้าสู่ระยะที่กำหนด สนามแม่เหล็กไฟฟ้าจะเปลี่ยนแปลง วงจรภายในเซนเซอร์จึงตรวจพบการเปลี่ยนแปลงและเปลี่ยนสถานะเอาต์พุต

การตรวจจับโดยไม่ต้องสัมผัสชิ้นงานช่วยลดการสึกหรอทางกล เหมาะสำหรับการตรวจสอบตำแหน่งชิ้นส่วนโลหะที่มีการเคลื่อนที่ซ้ำภายในเครื่องจักร

การทำงานของเอาต์พุต PNP Normally Open

IS5035 ใช้เอาต์พุตทรานซิสเตอร์ชนิด PNP Normally Open (NO) โดยให้สัญญาณ ON เมื่อตรวจพบชิ้นงานโลหะในระยะตรวจจับ

• ไม่มีโลหะในระยะตรวจจับ: Output OFF
• ตรวจพบโลหะ: Output ON
• Output Type: PNP
• Output Function: Normally Open
• Maximum Output Current: 200mA
• Switching Frequency: 800Hz

เอาต์พุต PNP สามารถส่งสัญญาณแรงดันด้านบวกไปยัง PLC Digital Input ที่รองรับ โดยต้องกำหนดขั้วไฟเลี้ยงและ Common ของวงจรให้ถูกต้อง

ระยะตรวจจับและชนิดโลหะ

IS5035 มีระยะตรวจจับมาตรฐาน 2 มม. และระยะใช้งานที่ระบุ 0-1.6 มม. ระยะตรวจจับจริงอาจแตกต่างกันตามชนิด ขนาด รูปทรง และตำแหน่งของโลหะ

ชนิดโลหะ	Correction Factor
Steel	1.0
Stainless Steel	0.7
Brass	0.4
Aluminium	0.3
Copper	0.2

ค่า Correction Factor เป็นข้อมูลอ้างอิงสำหรับประเมินระยะตรวจจับกับโลหะชนิดต่าง ๆ ควรทดสอบกับชิ้นงานจริงก่อนกำหนดตำแหน่งติดตั้งถาวร

การติดตั้งแบบ Flush Mount

เซนเซอร์ IS5035 รองรับการติดตั้งแบบ Flush Mount โดยสามารถติดตั้งหน้าตรวจจับให้เสมอกับโครงสร้างรองรับได้ตามเงื่อนไขและระยะห่างที่ผู้ผลิตกำหนด

• เลือกตำแหน่งติดตั้งให้เหมาะกับตัวเรือนขนาด 36.8 x 10.2 x 16 มม.
• ตรวจสอบจุดยึดตามแบบ Drawing ของผู้ผลิต
• ใช้แหวนรองในการติดตั้งตามข้อกำหนด
• ควบคุมทอร์กขันยึดให้น้อยกว่า 0.5Nm
• เผื่อพื้นที่สำหรับคอนเนคเตอร์ M8 และสายเชื่อมต่อ
• ตรวจสอบระยะตรวจจับกับชิ้นงานจริงก่อนยึดถาวร
• หลีกเลี่ยงแรงกระแทกบริเวณหน้าตรวจจับ

การเชื่อมต่อคอนเนคเตอร์ M8

IS5035 ใช้คอนเนคเตอร์ M8 แบบ A-coded 3 ขา สำหรับเชื่อมต่อไฟเลี้ยงและสัญญาณเอาต์พุตกับระบบควบคุม

• Connector Type: M8
• Coding: A-coded
• Number of Contacts: 3
• Electrical Design: PNP 3-Wire
• Pin 1: L+ (10-30VDC)
• Pin 3: L- (0VDC)
• Pin 4: Switching Output PNP NO
• ตรวจสอบ Pin Assignment จาก Datasheet ก่อนเชื่อมต่อจริง
• เลือกสายต่อ M8 ให้เข้ากันได้กับคอนเนคเตอร์ของเซนเซอร์
• เมื่อต้องการระดับ IP67 ต้องใช้หัวต่อ ifm ที่เหมาะสมและขันประกอบให้ถูกต้อง

การใช้งานร่วมกับ PLC

• ใช้แหล่งจ่ายไฟ DC 10-30VDC
• เชื่อมต่อกับ PLC Digital Input ที่รองรับเอาต์พุต PNP
• ตรวจสอบขั้ว L+, L- และ Output ก่อนใช้งาน
• กำหนด Common ของ PLC Input ให้เหมาะสม
• เมื่อตรวจพบโลหะ เอาต์พุตจะเปลี่ยนเป็น ON
• สำหรับงานตรวจจับชิ้นงานที่เคลื่อนที่เร็ว ควรตรวจสอบเวลา Scan และ Input Filter ของ PLC ให้เหมาะสมกับความถี่ 800Hz

ตัวอย่างการใช้งาน

• ตรวจจับตำแหน่งชิ้นส่วนโลหะในพื้นที่จำกัด
• ตรวจสอบตำแหน่งกลไกในเครื่องจักรอุตสาหกรรม
• ตรวจจับชิ้นงานโลหะในเครื่องจักรประกอบอัตโนมัติ
• ตรวจสอบการเคลื่อนที่ของชิ้นส่วนเครื่องจักร
• ตรวจจับตำแหน่งชิ้นงานบนระบบสายพานลำเลียง
• ใช้งานร่วมกับ PLC และระบบ Industrial Automation
• ใช้ในอุปกรณ์ทดสอบและตรวจสอบตำแหน่งชิ้นงานโลหะ

ข้อจำกัดและข้อควรพิจารณา

• IS5035 เป็นเซนเซอร์ PNP Normally Open ไม่ใช่ PNP Normally Closed
• ต้องใช้ไฟเลี้ยง DC 10-30V ไม่ควรต่อไฟ AC โดยตรง
• ระยะตรวจจับมาตรฐาน 2 มม. แตกต่างจากระยะใช้งาน 0-1.6 มม.
• ระยะตรวจจับจริงขึ้นอยู่กับชนิดและขนาดของโลหะ
• กระแสโหลดเอาต์พุตสูงสุด 200mA
• ตัวเรือนเป็น PBT ทรงสี่เหลี่ยม ไม่ใช่ตัวเรือนโลหะทรงกระบอก
• คอนเนคเตอร์เป็น M8 ไม่ใช่สาย PVC แบบติดตั้งถาวร
• ระดับ IP67 ต้องใช้หัวต่อ ifm ที่เหมาะสมและขันประกอบให้ถูกต้อง
• ควบคุมทอร์กขันยึดให้น้อยกว่า 0.5Nm เมื่อใช้แหวนรอง
• หากต้องการเอาต์พุต PNP NC ควรตรวจสอบรุ่น IS5036 แทน
• ไม่ควรใช้เป็น Safety Sensor ในระบบที่ต้องการการรับรองความปลอดภัยเฉพาะ

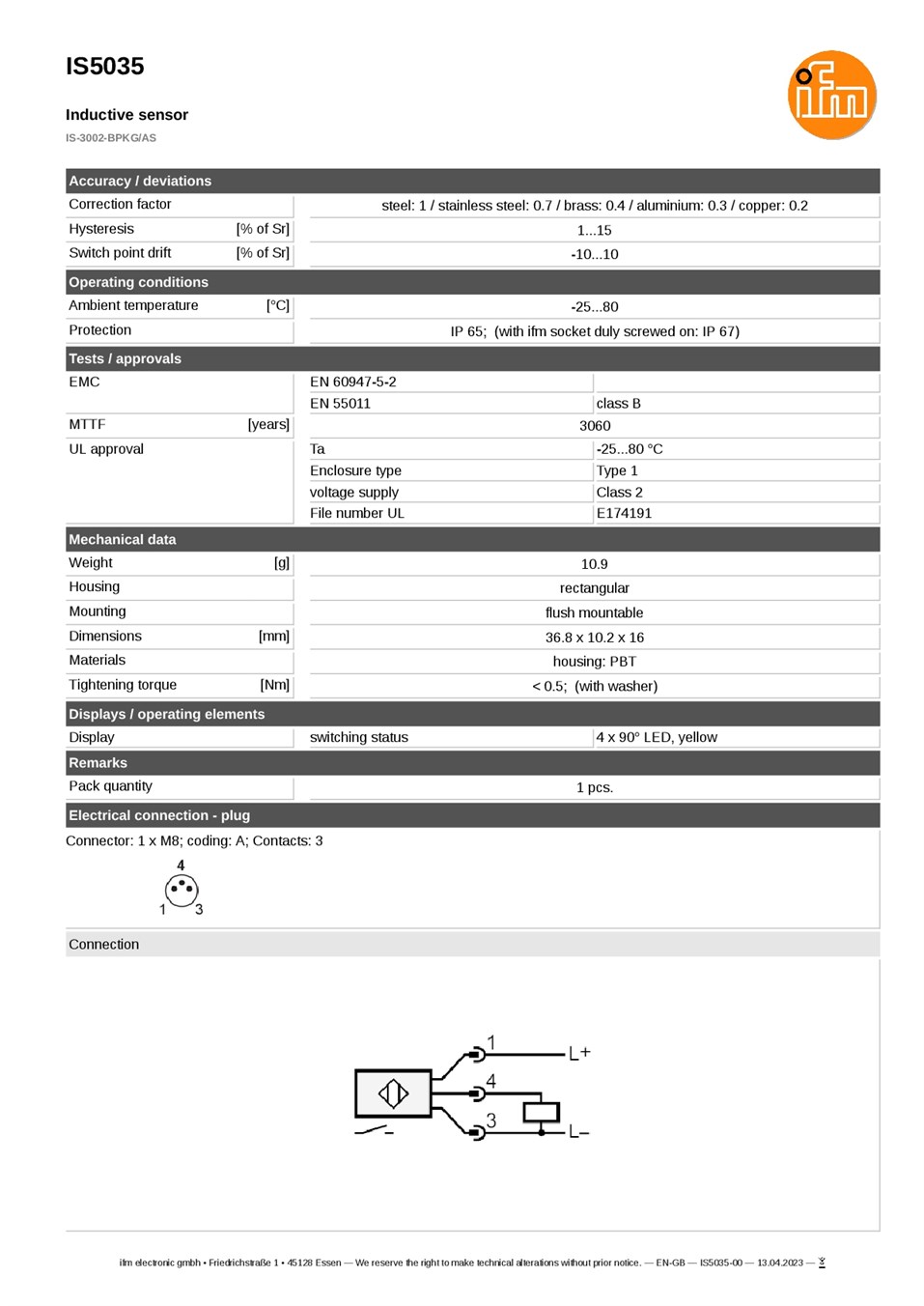

Reference: ifm electronic IS5035, Type IS-3002-BPKG/AS, Datasheet EN-GB IS5035-00 dated 13.04.2023.
