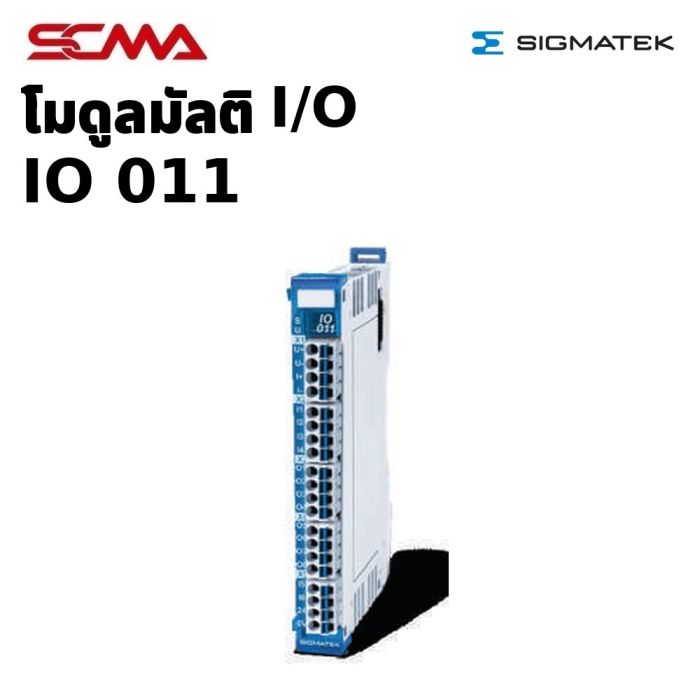

IO 011 S-DIAS Multi I/O Module SIGMATEK

IO 011 S-DIAS Multi I/O Module SIGMATEK โมดูลอินพุตและเอาต์พุตหลายชนิด

IO 011 จาก SIGMATEK เป็นโมดูล Multi I/O ในระบบ S-DIAS ที่รวมจุดรับและส่งสัญญาณหลายชนิดไว้ในโมดูลเดียว รองรับดิจิทัลอินพุตจำนวน 6 จุดสำหรับสัญญาณ +24 VDC โดยมี Input Delay 0.5 ms และดิจิทัลเอาต์พุตจำนวน 8 จุด พร้อมกระแสขับสูงสุดที่ระบุไว้ 0.5 A นอกจากนี้ยังมีอนาล็อกอินพุตแรงดันย่าน −10 ถึง +10 V จำนวน 1 จุด และอนาล็อกอินพุตกระแสย่าน 0–20 mA หรือ 4–20 mA จำนวน 1 จุด ตัวเครื่องมีขนาดกว้าง 12.5 × สูง 104 × ลึก 72 มม. เหมาะสำหรับระบบควบคุมที่ต้องรับทั้งสัญญาณดิจิทัลและอนาล็อก พร้อมส่งคำสั่งผ่านดิจิทัลเอาต์พุต โดยต้องตรวจสอบข้อกำหนดการเชื่อมต่อและโหลดก่อนใช้งาน

คุณสมบัติเด่น

• โมดูล Multi I/O สำหรับระบบ S-DIAS ของ SIGMATEK
• รวมดิจิทัลอินพุต ดิจิทัลเอาต์พุต และอนาล็อกอินพุตไว้ในโมดูลเดียว
• ดิจิทัลอินพุต 6 จุด รองรับสัญญาณ +24 VDC
• Input Delay 0.5 ms
• ดิจิทัลเอาต์พุต 8 จุด พร้อมกระแสขับสูงสุดที่ระบุไว้ 0.5 A
• อนาล็อกอินพุตแรงดัน −10 ถึง +10 V จำนวน 1 จุด
• อนาล็อกอินพุตกระแส 0–20 mA และ 4–20 mA จำนวน 1 จุด
• ตัวโมดูลกว้าง 12.5 มม. สำหรับการจัดวางในตู้ควบคุม

ข้อมูลทางเทคนิค

• แบรนด์: SIGMATEK
• รุ่น: IO 011
• ประเภทอุปกรณ์: Multi I/O Module
• ระบบ: S-DIAS
• จำนวนดิจิทัลอินพุต: 6 จุด
• สัญญาณดิจิทัลอินพุต: +24 VDC
• Input Delay: 0.5 ms
• จำนวนดิจิทัลเอาต์พุต: 8 จุด
• กระแสขับสูงสุด: 0.5 A
• จำนวนอนาล็อกอินพุตแรงดัน: 1 จุด
• ย่านสัญญาณอินพุตแรงดัน: −10 ถึง +10 V
• จำนวนอนาล็อกอินพุตกระแส: 1 จุด
• ย่านสัญญาณอินพุตกระแส: 0–20 mA และ 4–20 mA
• ขนาด: กว้าง 12.5 × สูง 104 × ลึก 72 มม.

การใช้งาน

• เพิ่มจุดรับและส่งสัญญาณหลายชนิดให้กับระบบควบคุม S-DIAS
• รับสัญญาณดิจิทัล +24 VDC จากอุปกรณ์ที่รองรับ
• รับสัญญาณอนาล็อกแรงดัน −10 ถึง +10 V และกระแส 0–20 mA หรือ 4–20 mA จากอุปกรณ์วัดที่เข้ากันได้
• ส่งคำสั่งผ่านดิจิทัลเอาต์พุตไปยังอุปกรณ์ที่มีข้อกำหนดทางไฟฟ้าและโหลดเหมาะสม
