IN0081 \ Inductive sensor \ Range4 mm \ AC/DC NO \ 40 x 12 x 26 mm \ Cable PVC 2 m

Name: IN0081 \ Inductive sensor \ Range4 mm \ AC/DC NO \ 40 x 12 x 26 mm \ Cable PVC 2 m
Brand: ifm
SKU: 010169
Price: 3675.00 THB
Availability: InStock

เป็นคนแรกที่รีวิวสินค้านี้

ราคาพิเศษ ฿3,675.00 ราคาปรกติ ฿4,900.00

พร้อมส่ง

SKU

010169

ยอดคงเหลือ: 8 ชิ้น

จัดส่งภายใน: 17/11/2569

🚚 ซื้อครบ ฿2,500 จัดส่งฟรี! (ปกติค่าจัดส่ง ฿100)

IN0081, ifm, Inductive Sensor, AC/DC Inductive Sensor, Inductive Proximity Sensor, Proximity Switch, Rectangular Inductive Sensor, Sensing Range 4 mm, AC/DC Normally Open, NO Sensor, AC/DC 2-Wire Sensor, Non-Flush Mountable, 40 x 12 x 26 mm, PVC Cable 2 m, 20...250 V AC/DC, IP67, เซนเซอร์ตรวจจับโลหะ, เซนเซอร์เหนี่ยวนำ, พร็อกซิมิตี้เซนเซอร์, เซนเซอร์ AC/DC, เซนเซอร์แบบ NO, เซนเซอร์ตรวจจับตำแหน่ง, เซนเซอร์ 2 สาย, เซนเซอร์อุตสาหกรรม, เซนเซอร์ ifm

*ราคาสินค้ายังไม่รวม VAT

รายละเอียด

เซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ ifm รุ่น IN0081

ifm IN0081 เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Sensor) สำหรับตรวจจับการมีอยู่หรือตำแหน่งของวัตถุโลหะโดยไม่ต้องสัมผัสชิ้นงาน มีระยะตรวจจับมาตรฐาน 4 มม. รองรับแรงดันไฟฟ้าทั้ง AC และ DC ในช่วง 20...250 V โดยใช้ระบบไฟฟ้าแบบ 2 สาย (AC/DC 2-Wire) พร้อมฟังก์ชันเอาต์พุต Normally Open (NO)

เซนเซอร์มีตัวเรือนทรงสี่เหลี่ยมขนาด 40 x 12 x 26 มม. พร้อมสายเชื่อมต่อ PVC ความยาว 2 เมตร รองรับการติดตั้งแบบ Non-Flush Mountable และมีระดับการป้องกัน IP67 เหมาะสำหรับงานตรวจจับตำแหน่งในเครื่องจักรและระบบควบคุมอัตโนมัติอุตสาหกรรม

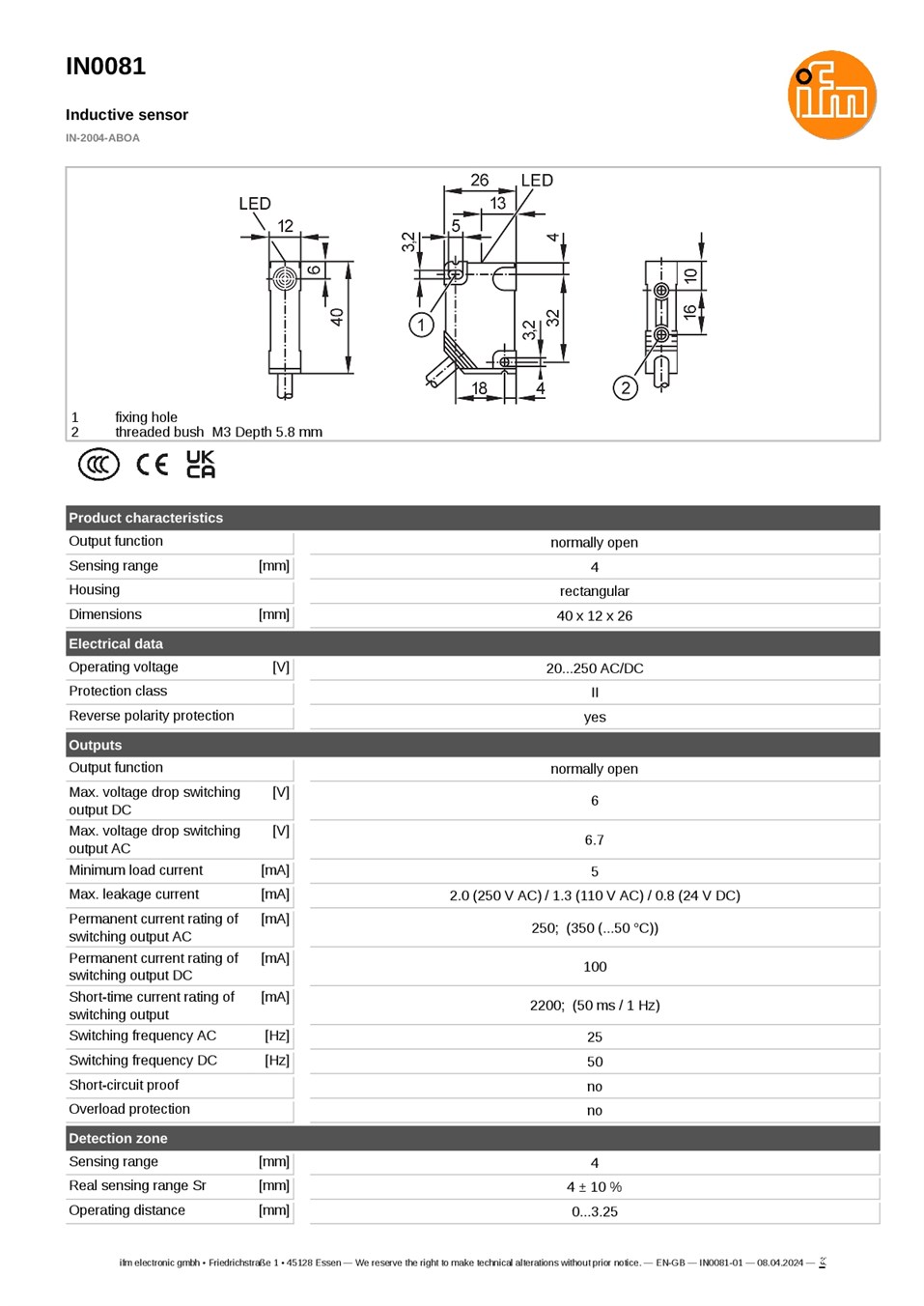

คุณสมบัติและข้อมูลทางเทคนิค

แบรนด์: ifm
รุ่น: IN0081
รหัสประเภท: IN-2004-ABOA
ประเภทสินค้า: Inductive Sensor
หลักการตรวจจับ: Inductive (ตรวจจับวัตถุโลหะโดยไม่สัมผัส)
ระยะตรวจจับมาตรฐาน (Sensing Range): 4 mm
ระยะตรวจจับจริง (Real Sensing Range Sr): 4 ± 10%
ระยะใช้งาน (Operating Distance): 0...3.25 mm
ระบบไฟฟ้า: AC/DC 2-Wire
ฟังก์ชันเอาต์พุต: Normally Open (NO)
แรงดันไฟฟ้าทำงาน: 20...250 V AC/DC
กระแสโหลดขั้นต่ำ: 5 mA
กระแสรั่วไหลสูงสุด: 2.0 mA ที่ 250 V AC / 1.3 mA ที่ 110 V AC / 0.8 mA ที่ 24 V DC
กระแสเอาต์พุตต่อเนื่อง AC: 250 mA หรือ 350 mA ที่อุณหภูมิไม่เกิน 50 °C
กระแสเอาต์พุตต่อเนื่อง DC: 100 mA
แรงดันตกคร่อมเอาต์พุตสูงสุด AC: 6.7 V
แรงดันตกคร่อมเอาต์พุตสูงสุด DC: 6 V
ความถี่ในการสวิตช์ AC: 25 Hz
ความถี่ในการสวิตช์ DC: 50 Hz
การป้องกันการต่อกลับขั้ว: มี
การป้องกันการลัดวงจรในตัว: ไม่มี
การป้องกันโหลดเกินในตัว: ไม่มี
ระดับการป้องกัน: IP67
Protection Class: II
อุณหภูมิแวดล้อมขณะทำงาน: -25...80 °C
ไฟแสดงสถานะ: LED สีเหลือง แสดงสถานะการสวิตช์

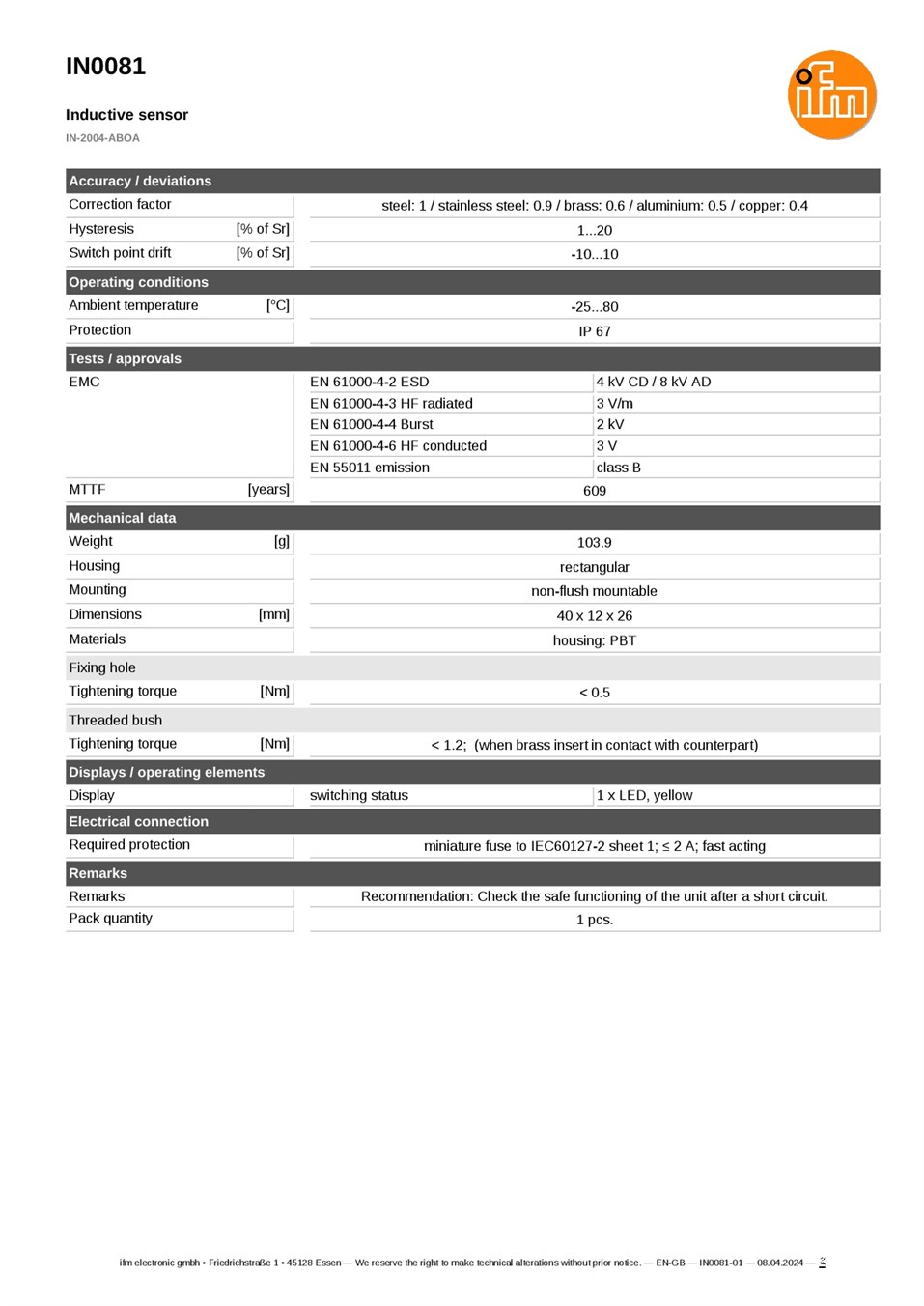

ย่านการตรวจจับ

เซนเซอร์ IN0081 มีระยะตรวจจับมาตรฐาน 4 มม. ระยะตรวจจับจริง (Sr) เท่ากับ 4 ± 10% และระยะใช้งาน 0...3.25 มม. โดยมีค่าตัวประกอบการแก้ไขระยะตรวจจับ (Correction Factor) ตามชนิดโลหะ ได้แก่ เหล็ก 1, สเตนเลสประมาณ 0.9, ทองเหลืองประมาณ 0.6, อะลูมิเนียมประมาณ 0.5 และทองแดงประมาณ 0.4

ขนาดและการติดตั้ง

รูปทรงตัวเรือน: สี่เหลี่ยม (Rectangular Housing)
ขนาดตัวเรือน: 40 x 12 x 26 mm
วัสดุตัวเรือน: PBT
รูปแบบการติดตั้ง: Non-Flush Mountable
สายเชื่อมต่อ: PVC ความยาว 2 m
โครงสร้างสาย: 2 x 0.5 mm²
ระบบการเชื่อมต่อ: AC/DC แบบ 2 สาย

การเชื่อมต่อไฟฟ้า

สีน้ำตาล (BN): L1 / L+ ตามระบบแรงดันที่ใช้งาน
สีน้ำเงิน (BU): N / L- ตามระบบแรงดันที่ใช้งาน
อุปกรณ์ป้องกัน: ใช้ฟิวส์ขนาดไม่เกิน 2 A ชนิด Fast Acting ตาม IEC 60127-2

ตัวอย่างการใช้งาน

ตรวจจับการมีอยู่ของชิ้นส่วนโลหะในเครื่องจักรอุตสาหกรรม
ตรวจสอบตำแหน่งชิ้นงานโลหะในระบบสายพานลำเลียง
ตรวจจับตำแหน่งกลไกโลหะในระบบควบคุมอัตโนมัติ
ประยุกต์ใช้กับวงจรควบคุม AC/DC ที่รองรับเซนเซอร์แบบ 2 สาย
ใช้งานในระบบตรวจจับตำแหน่งที่ต้องการฟังก์ชัน Normally Open

ข้อควรพิจารณาในการใช้งาน

รุ่น IN0081 มีฟังก์ชัน Normally Open (NO) ไม่ใช่ Normally Closed (NC)
เป็นเซนเซอร์ AC/DC แบบ 2 สาย ไม่ใช่เอาต์พุต PNP/NPN แบบ 3 สายทั่วไป
ต้องพิจารณากระแสโหลดขั้นต่ำ 5 mA และกระแสรั่วไหลก่อนเชื่อมต่อกับวงจรควบคุมหรืออินพุต PLC
เซนเซอร์ไม่มีระบบป้องกันการลัดวงจรและโหลดเกินในตัว ต้องใช้อุปกรณ์ป้องกันตามที่ผู้ผลิตกำหนด
การติดตั้งเป็นแบบ Non-Flush Mountable ต้องเว้นระยะจากโลหะโดยรอบตามข้อกำหนด
ควรตรวจสอบผังการต่อสายและพิกัดแรงดันของอุปกรณ์ควบคุมก่อนใช้งาน โดยเฉพาะระบบแรงดัน AC
