II5785 \ Inductive sensor \ Range 22 mm \ PNP NO \ M30 \ Connector M12

II5785 Inductive Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 22 มม.

ifm II5785 (IIK3022-BPKG/US-104) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ระยะตรวจจับ 22 มม. เอาต์พุต PNP Normally Open (NO) ตัวเรือนเกลียว M30 พร้อมขั้วต่อ M12 เหมาะสำหรับตรวจจับตำแหน่งและการมีอยู่ของชิ้นงานโลหะในเครื่องจักรอุตสาหกรรมและระบบอัตโนมัติ

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ระยะตรวจจับ 22 มม.
• เอาต์พุต PNP Normally Open (NO)
• ระยะตรวจจับไกลแบบ Increased Sensing Range
• ตัวเรือนเกลียว M30 x 1.5 ความยาว 70 มม.
• ติดตั้งแบบ Non-flush Mounting
• รองรับแรงดันไฟฟ้า 10–30VDC
• ขั้วต่อ M12 พร้อมหน้าสัมผัสชุบทอง
• ไฟ LED สีเหลือง 4 จุดแสดงสถานะการสวิตช์
• ระดับการป้องกัน IP67
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

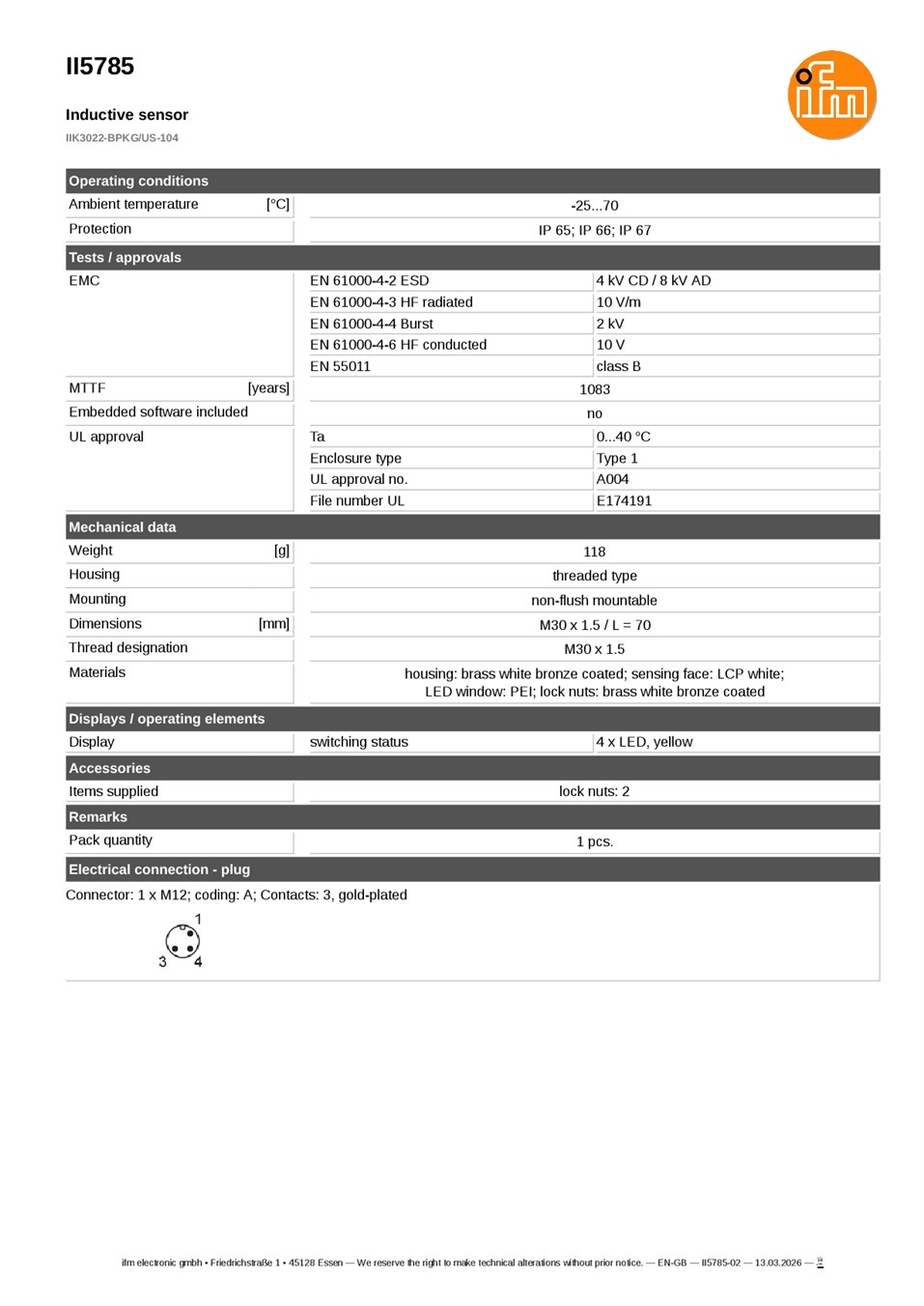

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: II5785
• รหัสผลิตภัณฑ์: IIK3022-BPKG/US-104
• ประเภท: Inductive Proximity Sensor
• ระยะตรวจจับ (Sensing Range): 22 มม.
• ระยะใช้งาน (Operating Distance): 0–17.82 มม.
• เอาต์พุต: PNP Normally Open (NO)
• แรงดันไฟฟ้า: 10–30VDC
• กระแสโหลดสูงสุด: 200mA
• ความถี่การสวิตช์: 50Hz
• ขนาดตัวเรือน: M30 x 1.5 / ยาว 70 มม.
• การติดตั้ง: Non-flush Mountable
• วัสดุตัวเรือน: Brass เคลือบ White Bronze
• วัสดุหน้าตรวจจับ: LCP สีขาว
• การเชื่อมต่อ: M12 Connector พร้อมหน้าสัมผัสชุบทอง
• อุณหภูมิใช้งาน: -25 ถึง 70°C
• ระดับการป้องกัน: IP67
• Correction Factor: Steel 1, Stainless Steel 0.7, Brass 0.5, Aluminium 0.4, Copper 0.3
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในสายการผลิต
• ตรวจสอบการมีอยู่ของชิ้นงานบนสายพานลำเลียง
• ตรวจจับตำแหน่งชิ้นส่วนเครื่องจักร
• ระบบควบคุมอัตโนมัติและ Factory Automation
• งานตรวจจับโลหะที่ต้องการระยะตรวจจับไกล

ข้อควรทราบ

II5785 ต้องติดตั้งแบบ Non-flush Mounting โดยเว้นระยะจากโลหะรอบตัวเซนเซอร์ตามคู่มือผู้ผลิต ระยะตรวจจับ 22 มม. เป็นค่าพิกัดสำหรับเหล็ก โดยโลหะชนิดอื่นอาจมีระยะตรวจจับลดลง ควรตรวจสอบการต่อสัญญาณ PNP NO ให้เข้ากับอินพุต PLC ก่อนติดตั้ง
