II0297 \ Inductive sensor \ Range 10 mm \ AC/DC NO \ M30 \ Connector M12

รายละเอียด II0297 Inductive Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 10 มม. AC/DC NO

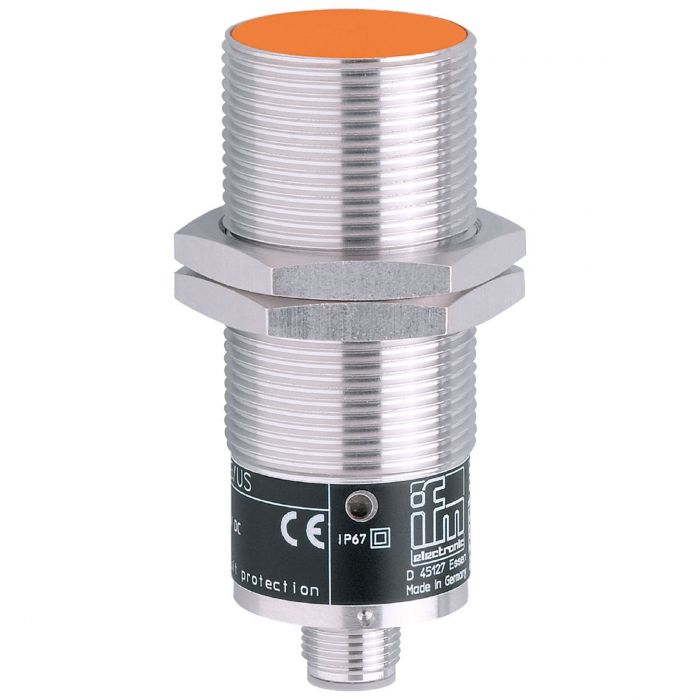

ifm II0297 (IIA2010-ABOA/SL/LS-100AK RT) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ระยะตรวจจับ 10 มม. ใช้ระบบ 2 สาย รองรับแรงดันไฟฟ้า 20–250V AC/DC และมีเอาต์พุต Normally Open (NO) ตัวเรือนโลหะเกลียว M30 พร้อมขั้วต่อ 1/2 นิ้ว แบบ C-coded ออกแบบสำหรับติดตั้งแบบ Flush Mounting เหมาะสำหรับงานตรวจจับตำแหน่งชิ้นงานโลหะและระบบควบคุมเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ระยะตรวจจับ 10 มม.
• เอาต์พุต Normally Open (NO)
• รองรับแรงดันไฟฟ้า 20–250V AC/DC
• ระบบเซนเซอร์แบบ 2 สาย (2-Wire Sensor)
• ตัวเรือนทองเหลืองชุบนิกเกิล เกลียว M30 x 1.5
• ติดตั้งแบบ Flush Mounting ได้
• ขั้วต่อ 1/2 นิ้ว แบบ C-coded
• ความถี่การสวิตช์ 25Hz ทั้ง AC และ DC
• ไฟ LED สีแดงแสดงสถานะการสวิตช์
• ระดับการป้องกัน IP67

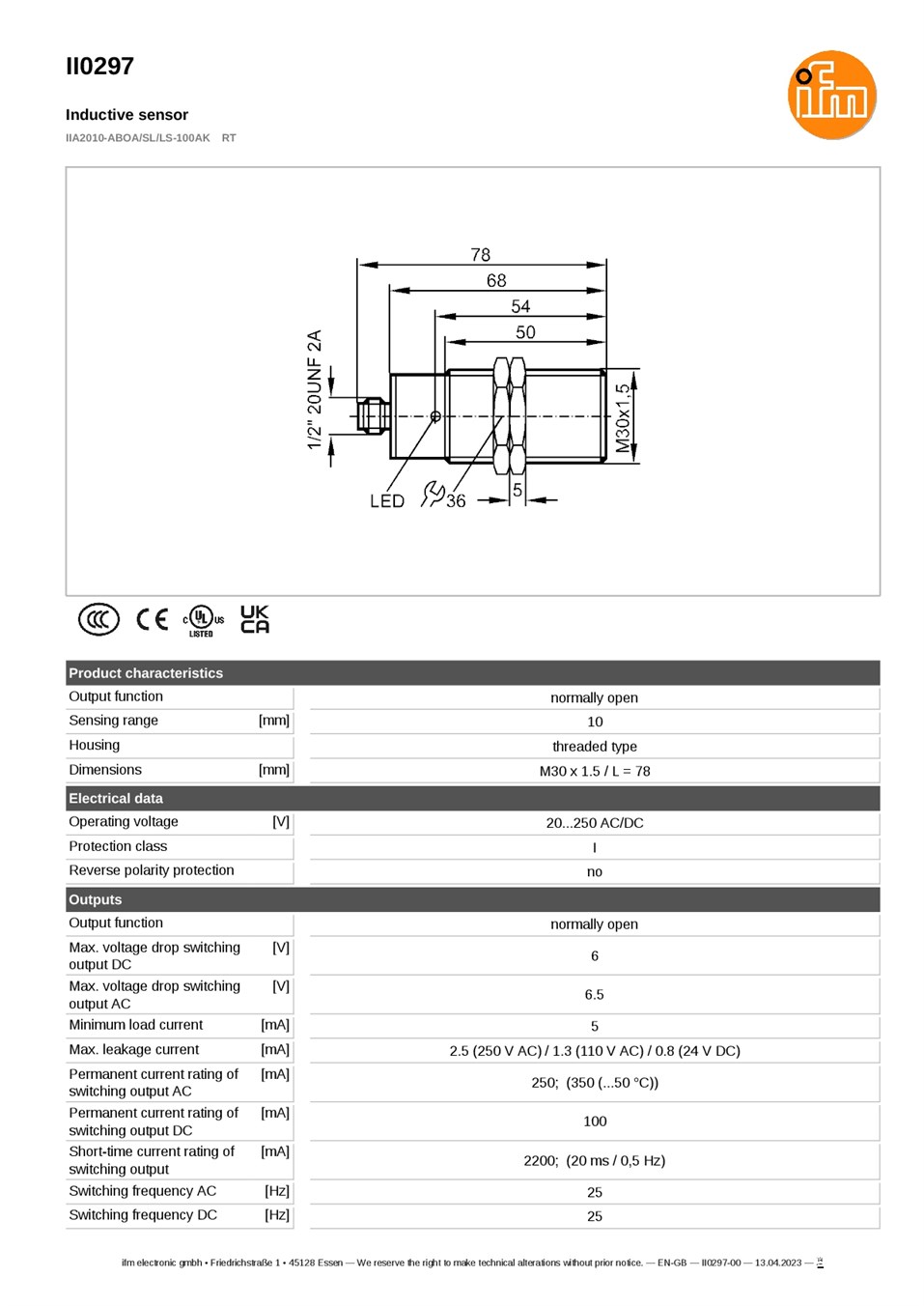

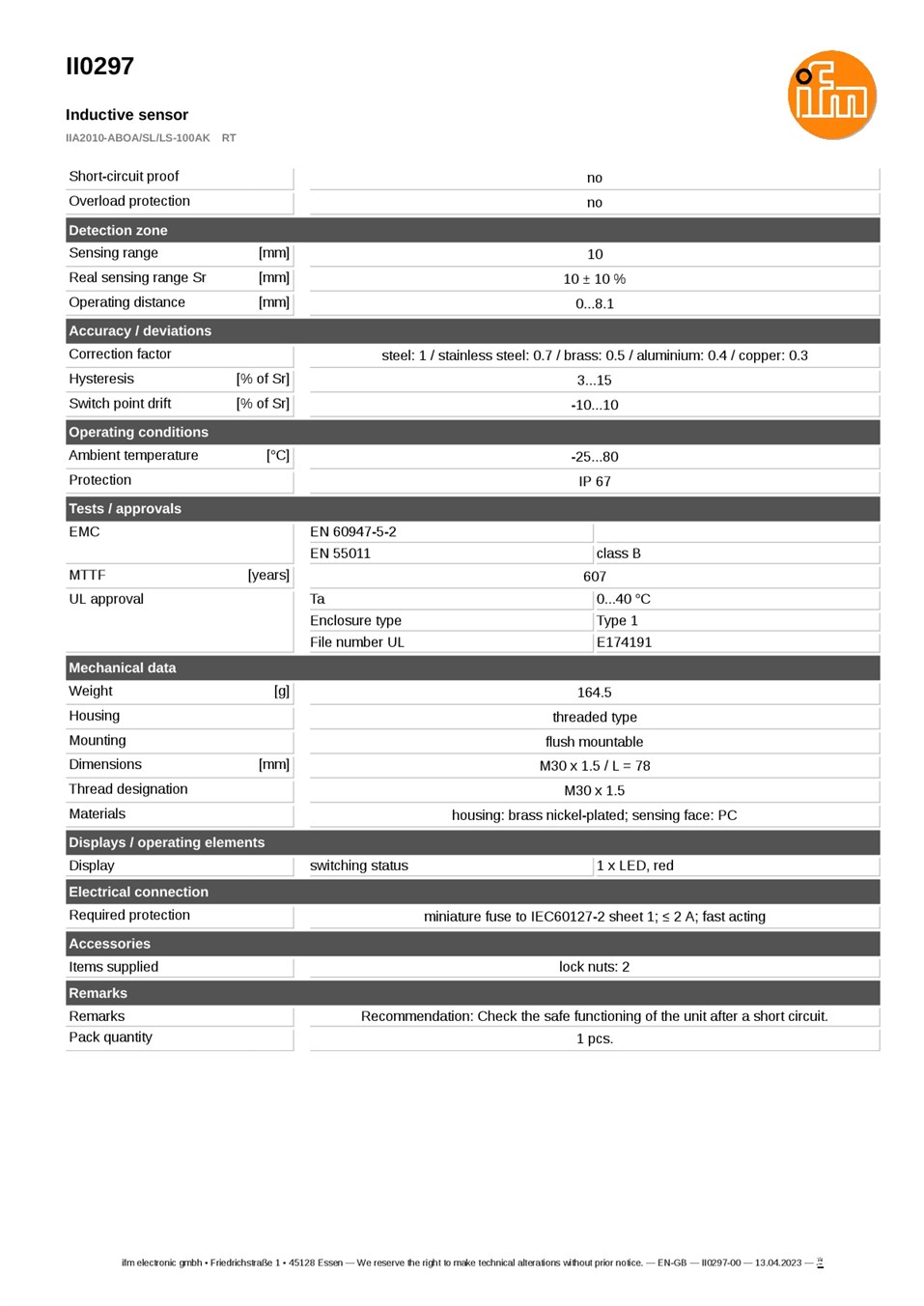

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: II0297
• รหัสผลิตภัณฑ์: IIA2010-ABOA/SL/LS-100AK RT
• ประเภท: Inductive Proximity Sensor
• ระยะตรวจจับ (Sensing Range): 10 มม.
• ระยะใช้งาน (Operating Distance): 0–8.1 มม.
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• รูปแบบการทำงาน: 2-Wire AC/DC
• แรงดันไฟฟ้า: 20–250V AC/DC
• กระแสโหลดขั้นต่ำ: 5mA
• กระแสโหลดต่อเนื่องสูงสุด AC: 250mA หรือ 350mA ที่อุณหภูมิไม่เกิน 50°C
• กระแสโหลดต่อเนื่องสูงสุด DC: 100mA
• กระแสรั่วไหลสูงสุด: 2.5mA ที่ 250VAC / 1.3mA ที่ 110VAC / 0.8mA ที่ 24VDC
• แรงดันตกคร่อมเอาต์พุตสูงสุด AC: 6.5V
• แรงดันตกคร่อมเอาต์พุตสูงสุด DC: 6V
• ความถี่การสวิตช์ AC/DC: 25Hz
• ขนาดตัวเรือน: M30 x 1.5 / ยาว 78 มม.
• การติดตั้ง: Flush Mountable
• วัสดุตัวเรือน: Brass ชุบนิกเกิล และ Polycarbonate (PC)
• การเชื่อมต่อ: Connector 1/2 นิ้ว แบบ C-coded
• อุณหภูมิใช้งาน: -25 ถึง 80°C
• ระดับการป้องกัน: IP67
• Correction Factor: Steel 1, Stainless Steel 0.7, Brass 0.5, Aluminium 0.4, Copper 0.3
• ระบบป้องกันการลัดวงจร: ไม่มี
• ระบบป้องกันโหลดเกิน: ไม่มี
• ระบบป้องกันการต่อไฟกลับขั้ว: ไม่มี

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในสายการผลิต
• ตรวจสอบการมีอยู่ของชิ้นงานบนสายพานลำเลียง
• ตรวจจับตำแหน่งชิ้นส่วนเครื่องจักร
• ระบบควบคุมอัตโนมัติที่ใช้วงจร AC/DC
• งานที่ต้องการเซนเซอร์ตัวเรือน M30 พร้อมขั้วต่อ 1/2 นิ้ว

ข้อควรทราบ

II0297 เป็นเซนเซอร์ AC/DC แบบ 2 สาย Normally Open (NO) ใช้ขั้วต่อ 1/2 นิ้ว C-coded ไม่ใช่ M12 และไม่มีระบบป้องกันการลัดวงจรหรือโหลดเกิน ผู้ผลิตกำหนดให้ใช้ฟิวส์แบบ Fast Acting ขนาดไม่เกิน 2A ตาม IEC 60127-2 โดยแผนผังการต่อสายระบุ Pin 3 สำหรับ L1/L+ ผ่านฟิวส์ Pin 2 สำหรับโหลดไปยัง N/L- และ Pin 1 สำหรับ Protective Earth ควรตรวจสอบขั้วต่อ แรงดันไฟฟ้า กระแสโหลดขั้นต่ำ และกระแสรั่วไหลก่อนติดตั้ง
