IGT211 \ Inductive sensor \ Range 12 mm \ PNP/NPN NO \ Ø 18 \ Connector M12

รายละเอียด IGT211 Inductive Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 12 มม. PNP/NPN NO สำหรับอุตสาหกรรมอาหาร

ifm IGT211 (IGGC012-ASKG/M/V4A/US-104-DRS) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ระยะตรวจจับ 12 มม. รองรับการเชื่อมต่อ DC แบบ 3 สาย PNP หรือ 2 สาย PNP/NPN โดยทำงานแบบ Normally Open (NO) ใช้แรงดันไฟฟ้า 10–30VDC ตัวเรือนผลิตจาก Stainless Steel 316L พร้อมหน้าตรวจจับ PEEK และขั้วต่อ M12 หน้าสัมผัสชุบทอง ออกแบบสำหรับเครื่องจักรในอุตสาหกรรมอาหารและพื้นที่ที่ต้องทำความสะอาดเป็นประจำ รองรับอุณหภูมิใช้งานสูงสุด 100°C และมีระดับการป้องกัน IP68 และ IP69K

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ระยะตรวจจับ 12 มม.
• รองรับการเชื่อมต่อ DC แบบ 3 สาย PNP หรือ DC แบบ 2 สาย PNP/NPN
• ฟังก์ชันเอาต์พุต Normally Open (NO)
• มีระยะตรวจจับเพิ่มขึ้น (Increased Sensing Range)
• ตัวเรือนผลิตจาก Stainless Steel 316L (1.4404)
• หน้าตรวจจับผลิตจากวัสดุ PEEK
• เหมาะสำหรับอุตสาหกรรมอาหารและพื้นที่ที่มีการทำความสะอาดเป็นประจำ
• ตัวเรือนทรงกระบอกขนาดเส้นผ่านศูนย์กลาง 18 มม. ความยาว 70 มม.
• ติดตั้งแบบ Non-Flush Mounting
• รองรับแรงดันไฟฟ้า 10–30VDC
• ขั้วต่อ M12 พร้อมหน้าสัมผัสชุบทอง
• ความถี่การสวิตช์ 300Hz
• รองรับกระแสโหลดเอาต์พุตสูงสุด 100mA
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• มีไฟ LED สีแดงช่วยปรับตำแหน่งตรวจจับ (Optical Setting Aid)
• รองรับอุณหภูมิใช้งาน 0 ถึง 100°C
• ระดับการป้องกัน IP68 และ IP69K เหมาะสำหรับบริเวณที่มีความชื้นและกระบวนการล้างทำความสะอาดตามเงื่อนไขผู้ผลิต
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

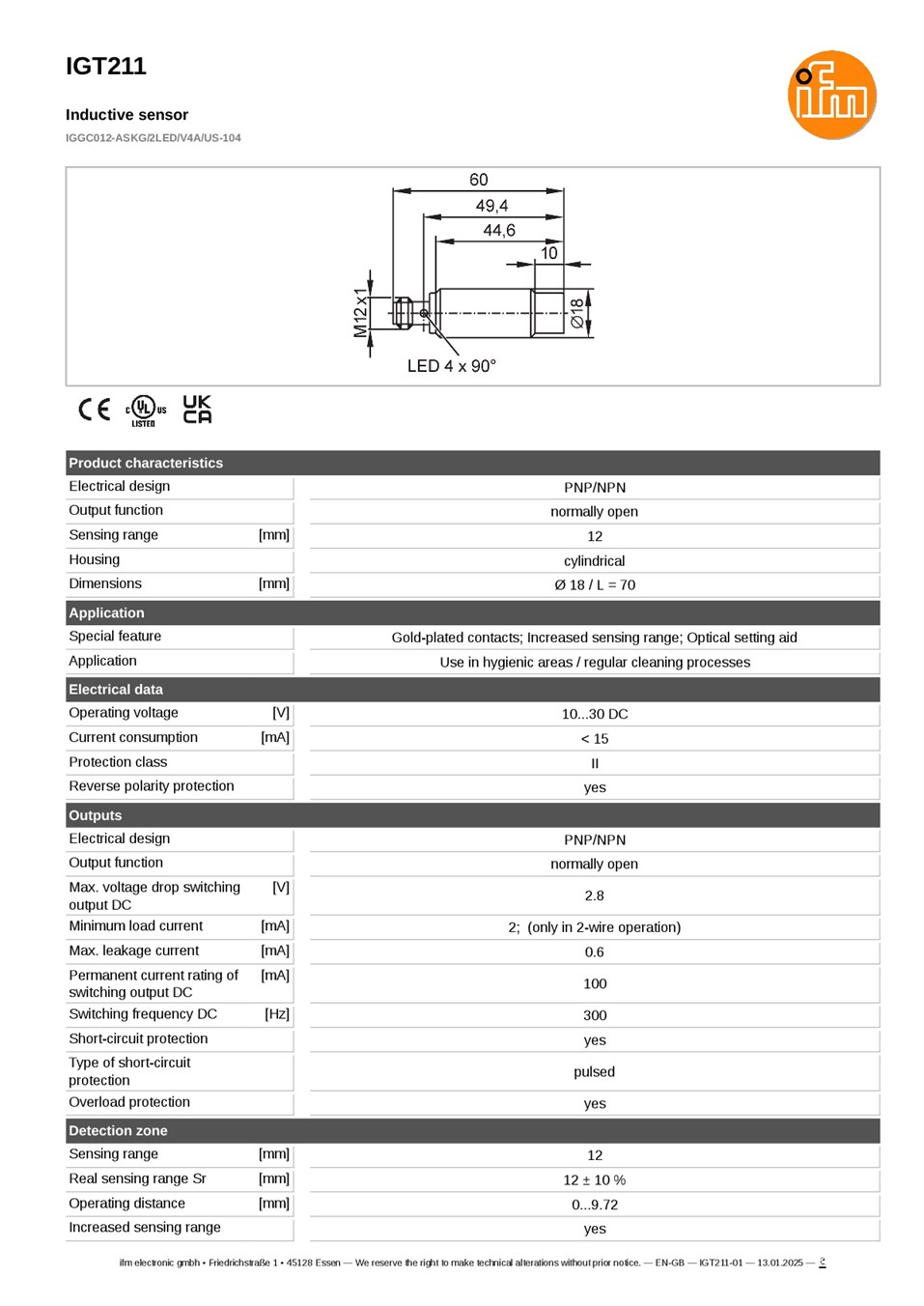

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGT211
• รหัสผลิตภัณฑ์: IGGC012-ASKG/M/V4A/US-104-DRS
• ประเภท: Inductive Proximity Sensor
• ระยะตรวจจับ (Sensing Range): 12 มม.
• ระยะตรวจจับจริง (Real Sensing Range): 12 ±10%
• ระยะใช้งาน (Operating Distance): 0–9.72 มม.
• รูปแบบการเชื่อมต่อทางไฟฟ้า: DC 3-Wire PNP / DC 2-Wire PNP/NPN
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• แรงดันไฟฟ้า: 10–30VDC
• กระแสที่ใช้: น้อยกว่า 10mA
• กระแสโหลดขั้นต่ำ: 2mA (เฉพาะการต่อแบบ 2 สาย)
• กระแสรั่วไหลสูงสุด: 0.5mA (เฉพาะการต่อแบบ 2 สาย)
• กระแสโหลดเอาต์พุตสูงสุด: 100mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.8V
• ความถี่การสวิตช์: 300Hz
• ระยะตรวจจับเพิ่มขึ้น: Yes (Increased Sensing Range)
• ขนาดตัวเรือน: เส้นผ่านศูนย์กลาง 18 มม. / ยาว 70 มม.
• การติดตั้ง: Non-Flush Mountable
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุหน้าตรวจจับ: PEEK
• การเชื่อมต่อ: M12 Connector พร้อมหน้าสัมผัสชุบทอง
• อุณหภูมิใช้งาน: 0 ถึง 100°C
• ระดับการป้องกัน: IP68, IP69K
• Correction Factor สำหรับ Steel: 1
• Correction Factor สำหรับ Stainless Steel: 0.7
• Correction Factor สำหรับ Brass: 0.5
• Correction Factor สำหรับ Aluminium: 0.5
• Correction Factor สำหรับ Copper: 0.4
• Hysteresis: 1–20% ของระยะตรวจจับจริง
• Switch-Point Drift: -10 ถึง +10% ของระยะตรวจจับจริง
• ระดับการป้องกันทางไฟฟ้า: Protection Class II
• น้ำหนัก: ประมาณ 42.6 กรัม
• การแสดงสถานะ: LED สีเหลืองสำหรับสถานะการสวิตช์ และ LED สีแดงสำหรับช่วยตั้งตำแหน่ง
• การรับรองตาม Datasheet รุ่นเดิม: CE, cULus Listed, EAC, EC 1935/2004 และ FDA
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในเครื่องจักรอุตสาหกรรมอาหาร
• เครื่องจักรผลิต แปรรูป และบรรจุภัณฑ์อาหาร
• ตรวจสอบตำแหน่งชิ้นส่วนโลหะในระบบสายพานลำเลียง
• เครื่องจักรที่มีการล้างทำความสะอาดเป็นประจำ
• ระบบอัตโนมัติในพื้นที่ที่มีความชื้นสูง
• เครื่องจักรที่ต้องการเซนเซอร์ตัวเรือนสเตนเลสและหน้าตรวจจับ PEEK
• งานที่ต้องการเซนเซอร์ตรวจจับโลหะระยะ 12 มม. พร้อมการต่อแบบ 2 สายหรือ 3 สาย

ข้อควรทราบ

IGT211 รองรับการเชื่อมต่อ DC แบบ 3 สาย PNP และแบบ 2 สาย PNP/NPN โดยทำงานแบบ Normally Open (NO) ไม่ใช่เซนเซอร์ที่สามารถเลือก Normally Open หรือ Normally Closed ได้ ก่อนติดตั้งควรตรวจสอบแผนผังการต่อขั้ว M12 ให้ตรงกับประเภทอินพุต PLC โดยเฉพาะการต่อแบบ 2 สายซึ่งต้องคำนึงถึงกระแสโหลดขั้นต่ำ 2mA กระแสรั่วไหลสูงสุด 0.5mA และแรงดันตกคร่อมเอาต์พุตสูงสุด 2.8V

รุ่นนี้มีตัวเรือนทรงกระบอกเส้นผ่านศูนย์กลาง 18 มม. และติดตั้งแบบ Non-Flush Mounting โดยต้องเว้นระยะจากโลหะรอบหัวตรวจจับตามข้อกำหนดของผู้ผลิต ระยะตรวจจับ 12 มม. เป็นค่าพิกัดสำหรับเหล็ก และอาจลดลงเมื่อใช้กับโลหะชนิดอื่นตาม Correction Factor

สำหรับงานอุตสาหกรรมอาหารและการล้างทำความสะอาด ควรเลือกสายเชื่อมต่อ M12 ที่มีระดับการป้องกันและวัสดุเหมาะสมกับสภาพแวดล้อม รวมถึงตรวจสอบความเข้ากันได้ของสารทำความสะอาดกับวัสดุเซนเซอร์ก่อนใช้งาน
