IGS325 \ Inductive sensor \ Range 12 mm \ PNP Complementary \ M18 \ Connector M12

รายละเอียดสินค้า ifm IGS325 Inductive Sensor

ifm IGS325 (IGK4012-CPKG/US-104) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ในกลุ่ม efector 100 ออกแบบมาสำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส เหมาะสำหรับระบบอัตโนมัติในโรงงานอุตสาหกรรม เครื่องจักรเคลื่อนที่ ระบบหล่อเย็น และระบบหล่อลื่นที่ต้องการเซนเซอร์ทนทานต่อสภาพแวดล้อมการทำงาน

จุดเด่นของรุ่น IGS325 คือระยะตรวจจับพิกัด 12 มม. และระยะทำงาน 0-9.72 มม. พร้อมเอาต์พุตแบบ PNP Complementary (NO/NC) ที่มีสัญญาณเอาต์พุตสองสถานะทำงานตรงข้ามกัน ช่วยเพิ่มความยืดหยุ่นในการเชื่อมต่อกับ PLC และระบบควบคุมเครื่องจักร

เซนเซอร์ใช้แรงดันไฟฟ้า 10-30 VDC รองรับความถี่ในการสวิตช์ 300 Hz และกระแสโหลดเอาต์พุตสูงสุด 200 mA ตัวเรือนทรงกระบอกเกลียว M18 x 1 ผลิตจากทองเหลืองเคลือบ White Bronze พร้อมหน้าเซนเซอร์ PBT สีส้ม มีระดับการป้องกัน IP65, IP66, IP67, IP68 และ IP69K เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีความชื้น น้ำมันหล่อเย็น และการเปลี่ยนแปลงอุณหภูมิ

คุณสมบัติเด่น

• Inductive Proximity Sensor สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับพิกัด (Sensing Range) 12 มม.
• ระยะทำงาน (Operating Distance) 0-9.72 มม.
• เทคโนโลยี Increased Sensing Range เพิ่มความยืดหยุ่นในการติดตั้ง
• เอาต์พุตแบบ PNP Complementary (NO/NC)
• รองรับแรงดันไฟฟ้า 10-30 VDC
• ความถี่ในการสวิตช์ 300 Hz
• รองรับกระแสโหลดเอาต์พุตสูงสุด 200 mA
• ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 60 มม.
• ออกแบบสำหรับติดตั้งแบบ Non-Flush Mountable
• ตัวเรือนทองเหลืองเคลือบ White Bronze
• หน้าเซนเซอร์ผลิตจาก PBT สีส้ม
• คอนเน็กเตอร์ M12 A-coded 4 Pin พร้อมหน้าสัมผัสเคลือบทอง
• ไฟ LED สีเหลืองแสดงสถานะการสวิตช์ 4 ตำแหน่ง
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• ระดับการป้องกัน IP65 / IP66 / IP67 / IP68 / IP69K
• รองรับอุณหภูมิใช้งาน -40 ถึง +85 °C
• ผ่านการทดสอบการสั่นสะเทือนและแรงกระแทกตามมาตรฐานอุตสาหกรรม
• เหมาะสำหรับงานอุตสาหกรรม ระบบเครื่องจักรเคลื่อนที่ ระบบหล่อเย็น และระบบหล่อลื่น

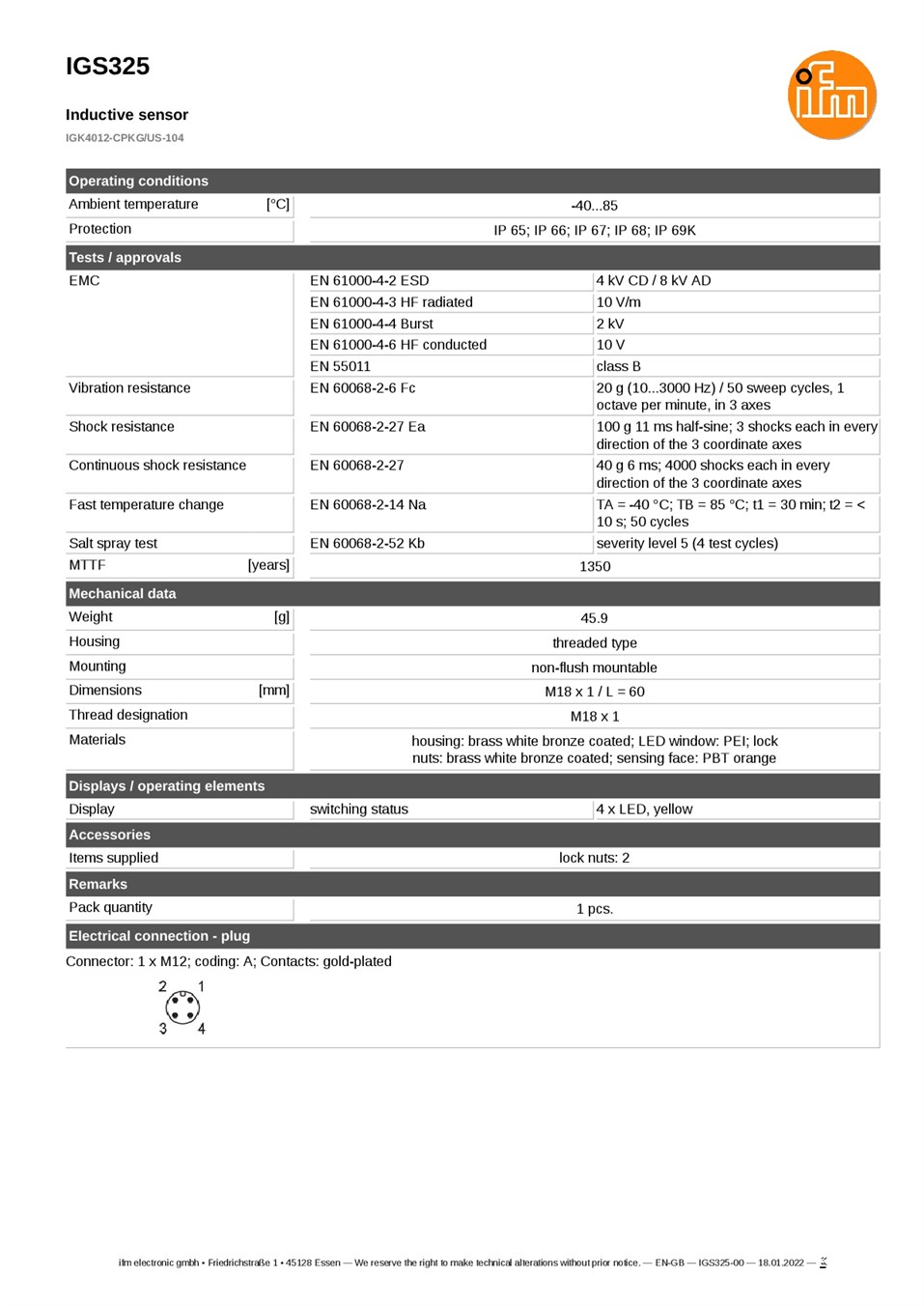

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: IGS325
• รหัสผลิตภัณฑ์: IGK4012-CPKG/US-104
• กลุ่มผลิตภัณฑ์: efector 100
• ประเภท: Inductive Proximity Sensor
• หลักการตรวจจับ: Inductive
• วัตถุที่ตรวจจับ: โลหะ
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M18 x 1
• ความยาวตัวเรือน: 60 mm
• ขนาดตัวเรือน: M18 x 1 / L = 60 mm
• รูปแบบการติดตั้ง: Non-Flush Mountable
• ระยะตรวจจับพิกัด (Sensing Range): 12 mm
• ระยะทำงาน (Operating Distance): 0-9.72 mm
• ระยะตรวจจับเพิ่มขึ้น: Increased Sensing Range
• แรงดันไฟฟ้าทำงาน: 10-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• Protection Class: II ตาม Datasheet
• ระบบเอาต์พุต: DC PNP
• ฟังก์ชันเอาต์พุต: Complementary (NO/NC)
• กระแสโหลดเอาต์พุตสูงสุด: 200 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 VDC
• ความถี่ในการสวิตช์: 300 Hz
• ระบบป้องกันการลัดวงจร: มี
• ระบบป้องกันโหลดเกิน: มี
• ระบบป้องกันการต่อขั้วกลับ: มี
• Hysteresis: 3-15% ของ Sr
• Switch-Point Drift: -10 ถึง +10% ของ Sr
• Correction Factor - Steel: 1.0
• Correction Factor - Stainless Steel: 0.7
• Correction Factor - Brass: 0.5
• Correction Factor - Aluminium: 0.4
• Correction Factor - Copper: 0.3
• ระดับการป้องกัน: IP65 / IP66 / IP67 / IP68 / IP69K
• อุณหภูมิใช้งาน: -40 ถึง +85 °C
• วัสดุตัวเรือน: Brass, White Bronze Coated
• วัสดุหน้าเซนเซอร์: PBT สีส้ม
• วัสดุหน้าต่าง LED: PEI
• น้ำหนัก: 45.9 g
• ไฟแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง
• การเชื่อมต่อ: M12 Connector
• Connector Coding: A-coded
• จำนวนขั้วต่อ: 4 Pin
• หน้าสัมผัสคอนเน็กเตอร์: Gold-Plated Contacts
• ขั้วไฟเลี้ยง: Pin 1 = L+, Pin 3 = L-
• ขั้วเอาต์พุต: Pin 2 และ Pin 4 สำหรับสัญญาณ Complementary
• MTTF: 1350 ปี ตามข้อมูลคำนวณของผู้ผลิต
• มาตรฐาน EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 และ EN 55011 Class B
• มาตรฐานการทดสอบการสั่นสะเทือน: EN 60068-2-6
• มาตรฐานการทดสอบแรงกระแทก: EN 60068-2-27
• มาตรฐานการทดสอบ Salt Spray: EN 60068-2-52 ระดับความรุนแรง 5

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะบนสายพานลำเลียง
• ตรวจสอบการมีอยู่หรือไม่มีอยู่ของชิ้นส่วนโลหะในเครื่องจักร
• ระบบตรวจจับตำแหน่งกลไกที่มีชิ้นส่วนโลหะ
• ระบบควบคุมเครื่องจักรอัตโนมัติและสายการผลิต
• ระบบตรวจจับตำแหน่งอุปกรณ์ในเครื่องจักรเคลื่อนที่
• ระบบตรวจจับโลหะในบริเวณที่มีน้ำมันหล่อเย็นและสารหล่อลื่น
• ระบบนับจำนวนชิ้นงานโลหะ
• ระบบตรวจสอบตำแหน่งอุปกรณ์จับยึดชิ้นงาน
• ระบบที่ต้องการสัญญาณ PNP แบบ Complementary NO/NC
• ใช้งานร่วมกับ PLC และระบบควบคุมที่รองรับ Digital Input แบบ PNP

ข้อควรทราบ

• IGS325 เป็นเซนเซอร์ตรวจจับโลหะแบบ Inductive ไม่เหมาะสำหรับตรวจจับวัสดุอโลหะ เช่น พลาสติก ไม้ หรือแก้วโดยตรง
• ระยะตรวจจับพิกัด 12 มม. อ้างอิงวัตถุทดสอบมาตรฐาน ส่วนระยะทำงานที่ผู้ผลิตระบุคือ 0-9.72 มม.
• ระยะตรวจจับโลหะแต่ละชนิดแตกต่างกันตาม Correction Factor จึงต้องตรวจสอบชนิดโลหะก่อนกำหนดระยะติดตั้ง
• รุ่นนี้มีเอาต์พุต PNP Complementary (NO/NC) แตกต่างจากรุ่นที่มีเอาต์พุต NO เพียงช่องเดียว ต้องตรวจสอบผังสายและการทำงานของ Pin 2 และ Pin 4 ก่อนเชื่อมต่อ PLC
• ต้องใช้แหล่งจ่ายไฟ DC 10-30 V และไม่ต่อโหลดเกินพิกัด 200 mA
• รุ่นนี้ใช้คอนเน็กเตอร์ M12 A-coded 4 Pin
• ต้องติดตั้งแบบ Non-Flush Mountable โดยเว้นระยะจากโลหะรอบตัวเรือนและเซนเซอร์ข้างเคียงตามข้อกำหนดของผู้ผลิต
• ระดับการป้องกัน IP65 / IP66 / IP67 / IP68 / IP69K ต้องใช้ร่วมกับคอนเน็กเตอร์และสายเชื่อมต่อที่มีระดับการป้องกันเหมาะสม
• สำหรับงานที่มีน้ำมันหล่อเย็นหรือสารเคมี ควรตรวจสอบความเข้ากันได้ของวัสดุตัวเรือนและหน้าเซนเซอร์กับสารที่ใช้งานจริง
• ควรตรวจสอบหมายเลขขาและผังการต่อสายจาก Datasheet ของ ifm รุ่น IGS325 ก่อนติดตั้งจริง
• IGS325 เป็นเซนเซอร์ตรวจจับตำแหน่งทั่วไป ไม่ใช่เซนเซอร์นิรภัยสำหรับระบบ Machine Safety
