IGS324 \ Inductive sensor \ Range 8 mm \ PNP Complementary \ M18 \ Connector M12

รายละเอียด IGS324 Inductive Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 8 มม. PNP Complementary NO/NC

ifm IGS324 (IGK4008BCPKG/US-104) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ระยะตรวจจับ 8 มม. มีเอาต์พุตแบบ PNP Complementary ซึ่งให้สัญญาณ Normally Open (NO) และ Normally Closed (NC) ผ่านขั้วเอาต์พุตแยกกัน ใช้แรงดันไฟฟ้า 10–30VDC ตัวเรือนทองเหลืองเคลือบ White Bronze เกลียว M18 พร้อมขั้วต่อ M12 หน้าสัมผัสชุบทอง ออกแบบสำหรับระบบอัตโนมัติ เครื่องจักรอุตสาหกรรม และเครื่องจักรเคลื่อนที่ที่ต้องการความทนทานต่อแรงกระแทก แรงสั่นสะเทือน และสภาพแวดล้อมการทำงานที่รุนแรง

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะแบบไม่สัมผัส ระยะตรวจจับ 8 มม.
• เอาต์พุต PNP Complementary รองรับทั้ง Normally Open (NO) และ Normally Closed (NC)
• มีเอาต์พุต NO และ NC แยกกัน เหมาะสำหรับระบบควบคุมที่ต้องการสัญญาณสองสถานะ
• มีระยะตรวจจับเพิ่มขึ้น (Increased Sensing Range)
• ตัวเรือนทองเหลืองเคลือบ White Bronze แข็งแรงและทนต่อสภาพแวดล้อมอุตสาหกรรม
• ตัวเรือนเกลียว M18 x 1 ความยาว 70 มม.
• ติดตั้งแบบ Flush Mounting ได้
• รองรับแรงดันไฟฟ้า 10–30VDC
• ขั้วต่อ M12 A-coded พร้อมหน้าสัมผัสชุบทอง
• ความถี่การสวิตช์ 400Hz
• รองรับกระแสโหลดเอาต์พุตสูงสุด 200mA
• หน้าตรวจจับผลิตจากวัสดุ PBT สีส้ม
• มีไฟ LED สีเหลือง 4 ตำแหน่งแสดงสถานะการสวิตช์
• รองรับอุณหภูมิใช้งาน -40 ถึง 85°C
• ระดับการป้องกัน IP65, IP66, IP67, IP68 และ IP69K
• ผ่านการทดสอบความทนทานต่อแรงสั่นสะเทือนและแรงกระแทกตามมาตรฐานอุตสาหกรรม
• เหมาะสำหรับงานเครื่องจักรอุตสาหกรรม เครื่องจักรเคลื่อนที่ และบริเวณที่มีน้ำยาหล่อเย็นหรือน้ำมันหล่อลื่น
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

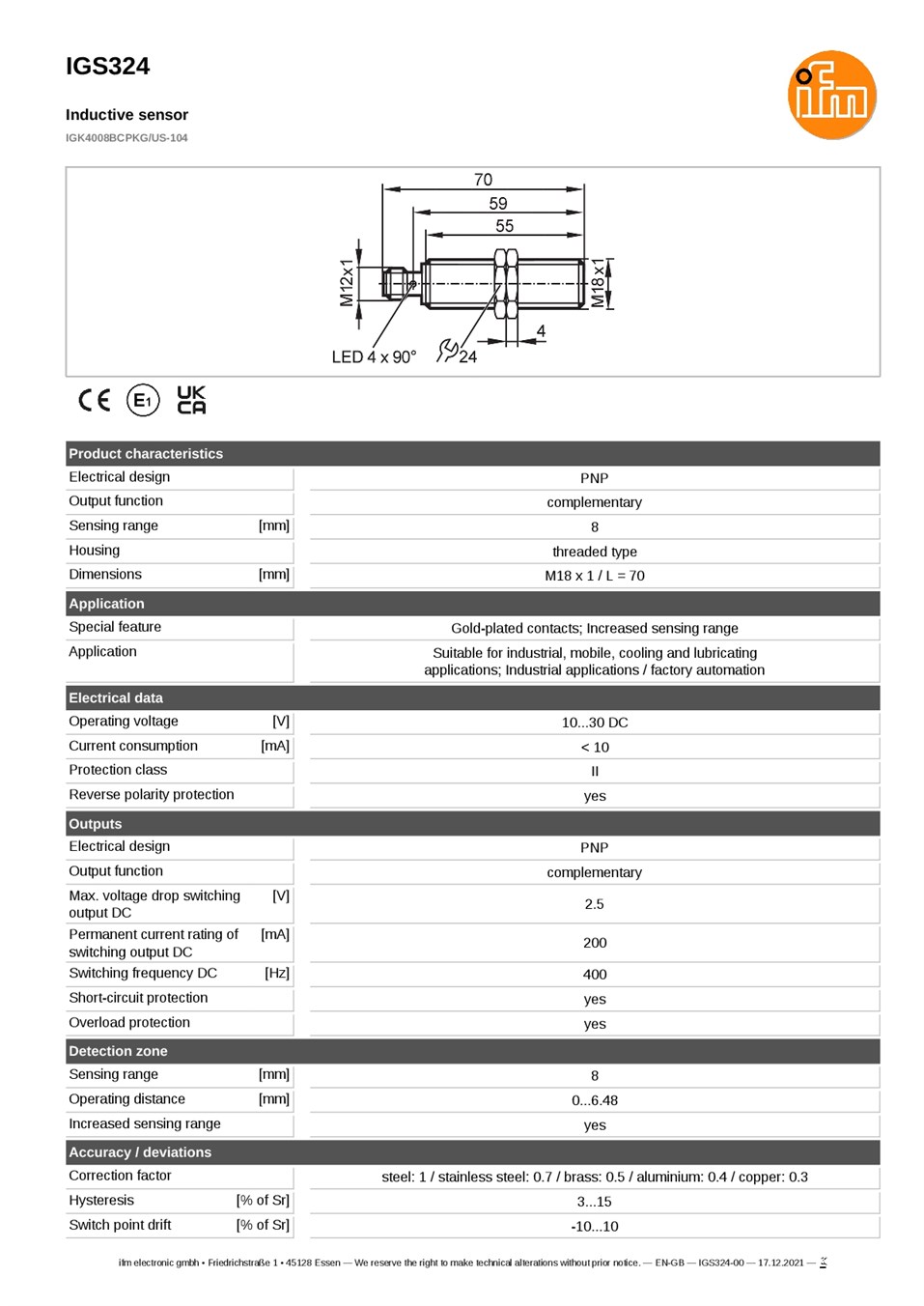

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGS324
• รหัสผลิตภัณฑ์: IGK4008BCPKG/US-104
• ประเภท: Inductive Proximity Sensor
• ระยะตรวจจับ (Sensing Range): 8 มม.
• ระยะใช้งาน (Operating Distance): 0–6.48 มม.
• รูปแบบเอาต์พุต: PNP Complementary
• ฟังก์ชันเอาต์พุต: Normally Open (NO) และ Normally Closed (NC)
• รูปแบบการเชื่อมต่อทางไฟฟ้า: DC 4-Wire
• แรงดันไฟฟ้า: 10–30VDC
• กระแสที่ใช้: น้อยกว่า 10mA
• กระแสโหลดเอาต์พุตสูงสุด: 200mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5V
• ความถี่การสวิตช์: 400Hz
• ระยะตรวจจับเพิ่มขึ้น: Yes (Increased Sensing Range)
• ขนาดตัวเรือน: M18 x 1 / ยาว 70 มม.
• การติดตั้ง: Flush Mountable
• วัสดุตัวเรือน: Brass เคลือบ White Bronze
• วัสดุหน้าตรวจจับ: PBT สีส้ม
• วัสดุหน้าต่าง LED: PEI
• วัสดุนอตล็อก: Brass เคลือบ White Bronze
• การเชื่อมต่อ: M12 Connector, A-coded, หน้าสัมผัสชุบทอง
• การกำหนดขั้ว: Pin 1 = L+, Pin 3 = L-, Pin 4 = NO Output, Pin 2 = NC Output
• อุณหภูมิใช้งาน: -40 ถึง 85°C
• ระดับการป้องกัน: IP65, IP66, IP67, IP68, IP69K
• Correction Factor สำหรับ Steel: 1
• Correction Factor สำหรับ Stainless Steel: 0.7
• Correction Factor สำหรับ Brass: 0.5
• Correction Factor สำหรับ Aluminium: 0.4
• Correction Factor สำหรับ Copper: 0.3
• Hysteresis: 3–15% ของระยะตรวจจับจริง
• Switch-Point Drift: -10 ถึง +10% ของระยะตรวจจับจริง
• ระดับการป้องกันทางไฟฟ้า: Protection Class II
• น้ำหนัก: ประมาณ 52.25 กรัม
• ความทนต่อแรงสั่นสะเทือน: 20g (10–3000Hz) ตาม EN 60068-2-6
• ความทนต่อแรงกระแทก: 100g (11ms) ตาม EN 60068-2-27
• ความทนต่อแรงกระแทกต่อเนื่อง: 40g (6ms) ตาม EN 60068-2-27
• การทดสอบละอองเกลือ: EN 60068-2-52 ระดับความรุนแรง 5
• ค่า MTTF: 1,350 ปี ตามการคำนวณของผู้ผลิต
• การแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง (4 x 90°)
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในเครื่องจักรอุตสาหกรรม
• ระบบควบคุมเครื่องจักรอัตโนมัติที่ต้องการสัญญาณ NO และ NC
• ตรวจสอบตำแหน่งชิ้นส่วนโลหะบนสายพานลำเลียง
• ระบบควบคุมเครื่องจักรเคลื่อนที่ (Mobile Machinery)
• เครื่องจักรกลการเกษตรและเครื่องจักรก่อสร้าง
• เครื่องจักรที่มีน้ำมันหล่อลื่นหรือน้ำยาหล่อเย็นในกระบวนการผลิต
• ระบบตรวจจับตำแหน่งที่มีแรงกระแทกและแรงสั่นสะเทือน
• งาน Factory Automation ที่ต้องการเซนเซอร์ PNP Complementary พร้อมขั้วต่อ M12

ข้อควรทราบ

IGS324 เป็นเซนเซอร์เอาต์พุต PNP Complementary ซึ่งมีเอาต์พุต Normally Open (NO) และ Normally Closed (NC) แยกกัน ไม่ใช่เซนเซอร์ PNP NO แบบเอาต์พุตเดียว และไม่ใช่เซนเซอร์ PNP/NPN ที่สามารถเลือกประเภทเอาต์พุตได้

การเชื่อมต่อใช้ขั้วต่อ M12 โดย Pin 1 เป็นไฟบวก (L+) Pin 3 เป็นไฟลบ (L-) Pin 4 เป็นเอาต์พุต NO และ Pin 2 เป็นเอาต์พุต NC ควรตรวจสอบแผนผังการต่อสายให้เหมาะสมกับอินพุต PLC และเลือกรูปแบบการรับสัญญาณให้ตรงกับการใช้งาน

สามารถติดตั้งแบบ Flush Mounting ได้ โดยระยะตรวจจับ 8 มม. เป็นค่าพิกัดสำหรับเหล็ก และมีระยะใช้งานที่รับประกัน 0–6.48 มม. เมื่อใช้งานกับโลหะชนิดอื่น ระยะตรวจจับอาจลดลงตาม Correction Factor ของวัสดุ

ตัวเรือนผลิตจากทองเหลืองเคลือบ White Bronze และหน้าตรวจจับเป็น PBT ไม่ใช่เซนเซอร์ชนิด Full-Metal สำหรับการใช้งานในสภาพแวดล้อมที่มีน้ำมัน น้ำยาหล่อเย็น หรือการฉีดล้าง ควรเลือกสายและคอนเน็กเตอร์ที่มีระดับการป้องกันเหมาะสมกับสภาพแวดล้อม เพื่อรักษาคุณสมบัติการป้องกันของระบบโดยรวม
