IGS312 \ Inductive sensor \ Range 8 mm \ PNP/NPN NO \ M18 \ Cable PUR 3 m

รายละเอียด IGS312 Inductive Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 8 มม. PNP/NPN NO สาย PUR 3 เมตร

ifm IGS312 (IGB2008BARKG/3M/PUR/UP) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ระยะตรวจจับ 8 มม. รองรับการต่อแบบ PNP/NPN และทำงานแบบ Normally Open (NO) ใช้วงจร DC แบบ 2 สาย ตัวเรือนโลหะเกลียว M18 พร้อมสาย PUR ยาว 3 เมตร เหมาะสำหรับระบบเครื่องจักรอัตโนมัติและงานที่มีการเคลื่อนที่ของสายผ่านรางกระดูกงู (Drag Chain)

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ระยะตรวจจับ 8 มม.
• รองรับเอาต์พุต PNP/NPN Normally Open (NO)
• วงจร DC แบบ 2 สาย (2-Wire Sensor)
• มีระยะตรวจจับเพิ่มขึ้น (Increased Sensing Range)
• ตัวเรือนทองเหลืองเคลือบ White Bronze เกลียว M18 x 1
• ความยาวตัวเรือน 40 มม.
• ติดตั้งแบบ Flush Mounting ได้
• รองรับแรงดันไฟฟ้า 10–30VDC
• สาย PUR ยาว 3 เมตร แบบ 2 สาย
• รองรับการใช้งานกับรางกระดูกงู (Drag Chain)
• ความถี่การสวิตช์ 400Hz
• ไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• รองรับอุณหภูมิใช้งาน -40 ถึง 85°C
• ระดับการป้องกัน IP65, IP66, IP67, IP68 และ IP69K
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

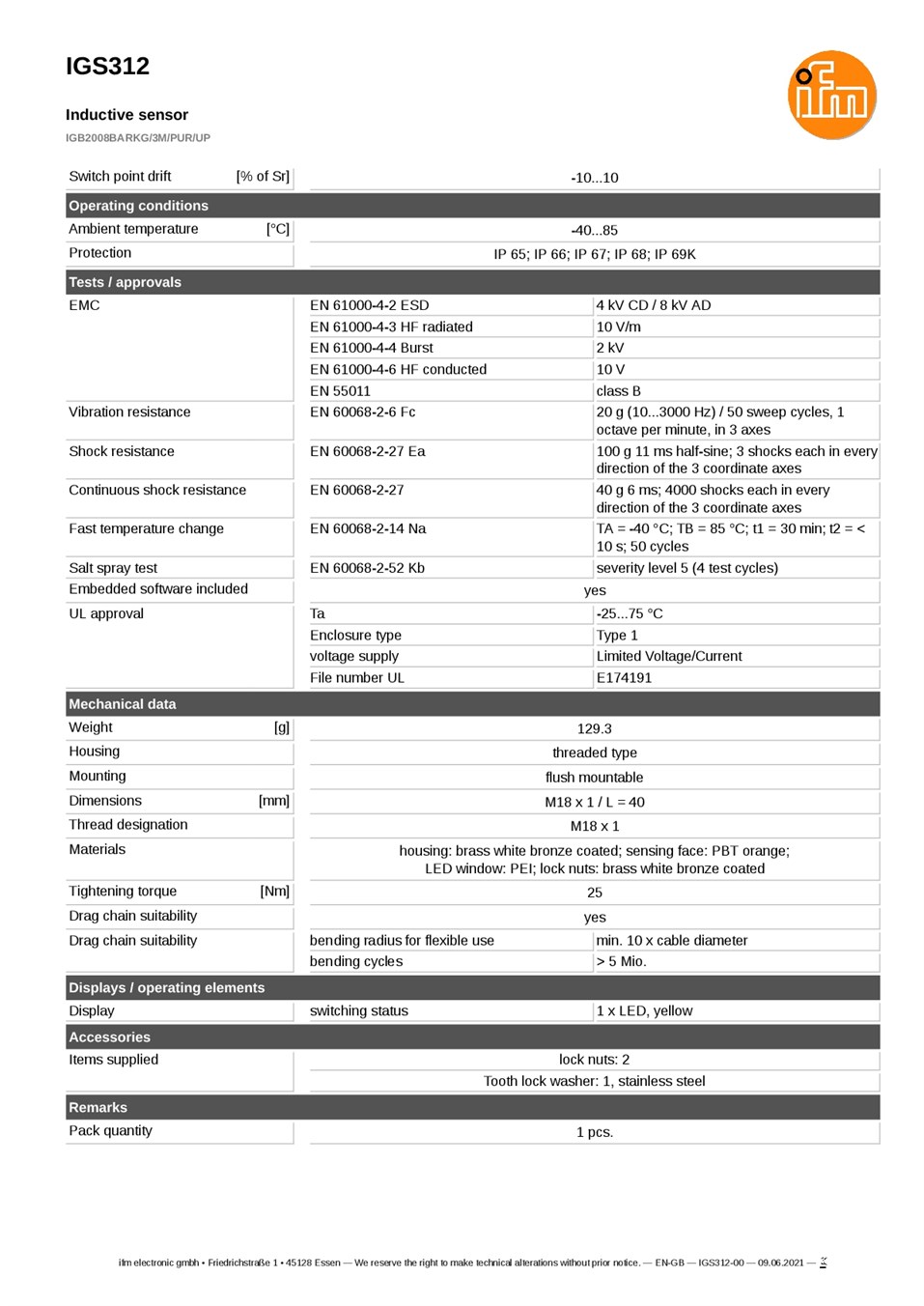

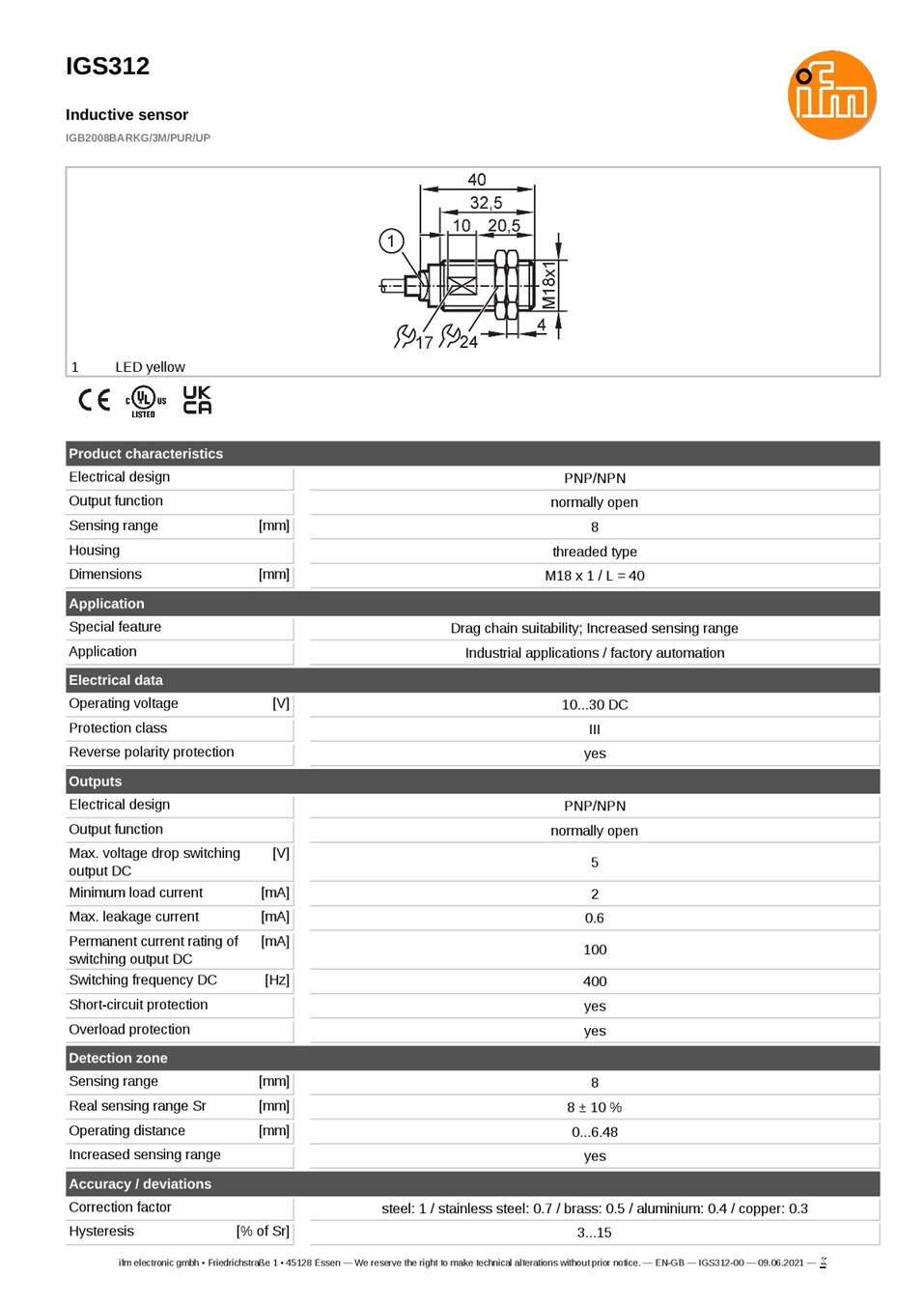

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGS312
• รหัสผลิตภัณฑ์: IGB2008BARKG/3M/PUR/UP
• ประเภท: Inductive Proximity Sensor
• ระยะตรวจจับ (Sensing Range): 8 มม.
• ระยะตรวจจับจริง (Real Sensing Range): 8 ±10%
• ระยะใช้งาน (Operating Distance): 0–6.48 มม.
• เอาต์พุต: PNP/NPN Normally Open (NO)
• รูปแบบการเชื่อมต่อทางไฟฟ้า: DC 2-Wire
• แรงดันไฟฟ้า: 10–30VDC
• กระแสโหลดขั้นต่ำ: 2mA
• กระแสโหลดสูงสุด: 100mA
• กระแสรั่วไหลสูงสุด: 0.6mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 5V
• ความถี่การสวิตช์: 400Hz
• ขนาดตัวเรือน: M18 x 1 / ยาว 40 มม.
• การติดตั้ง: Flush Mountable
• วัสดุตัวเรือน: Brass เคลือบ White Bronze
• วัสดุหน้าตรวจจับ: PBT สีส้ม
• วัสดุหน้าต่าง LED: PEI
• การเชื่อมต่อ: สาย PUR ยาว 3 เมตร แบบ 2 สาย (2 x 0.5 mm²)
• ความเหมาะสมกับ Drag Chain: รองรับการดัดงอมากกว่า 5 ล้านรอบตามเงื่อนไขการทดสอบของผู้ผลิต
• รัศมีดัดโค้งขั้นต่ำเมื่อสายเคลื่อนที่: 10 เท่าของเส้นผ่านศูนย์กลางสาย
• อุณหภูมิใช้งาน: -40 ถึง 85°C
• ระดับการป้องกัน: IP65, IP66, IP67, IP68, IP69K
• Correction Factor: Steel 1, Stainless Steel 0.7, Brass 0.5, Aluminium 0.4, Copper 0.3
• Hysteresis: 3–15% ของระยะตรวจจับจริง
• Switch-Point Drift: -10 ถึง +10%
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในสายการผลิต
• ตรวจสอบการมีอยู่ของชิ้นงานโลหะบนสายพานลำเลียง
• ตรวจจับตำแหน่งชิ้นส่วนเครื่องจักรในระบบอัตโนมัติ
• งานเดินสายเซนเซอร์ผ่านรางกระดูกงู (Drag Chain)
• เครื่องจักรที่ต้องการเซนเซอร์แบบ Flush และสายเชื่อมต่อยาว 3 เมตร

ข้อควรทราบ

IGS312 เป็นเซนเซอร์ DC แบบ 2 สาย PNP/NPN Normally Open (NO) ไม่ใช่เซนเซอร์แบบ 3 สายหรือรุ่นขั้วต่อ M12 ก่อนติดตั้งควรตรวจสอบแผนผังการต่อสายให้เหมาะสมกับอินพุต PLC และพิจารณากระแสโหลดขั้นต่ำ 2mA รวมถึงกระแสรั่วไหลสูงสุด 0.6mA สำหรับงานที่สายเคลื่อนที่ผ่านรางกระดูกงู ควรรักษารัศมีดัดโค้งตามข้อกำหนดผู้ผลิต ระยะตรวจจับ 8 มม. เป็นค่าพิกัดสำหรับเหล็ก โดยระยะตรวจจับจริงอาจลดลงเมื่อใช้กับโลหะชนิดอื่น
