IGS248 \ Inductive sensor \ Range 8 mm \ PNP NO \ M18 \ Cable PUR 2 m

รายละเอียด IGS248 Inductive Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 8 มม. PNP NO สาย PUR 2 เมตร

ifm IGS248 (IGB3008BBPKG/2M/PUR) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ระยะตรวจจับ 8 มม. เอาต์พุต PNP Normally Open (NO) แบบ DC 3 สาย ใช้แรงดันไฟฟ้า 10–30VDC ตัวเรือนทองเหลืองเคลือบ White Bronze เกลียว M18 พร้อมสาย PUR ยาว 2 เมตร เหมาะสำหรับเครื่องจักรอุตสาหกรรม ระบบอัตโนมัติ และเครื่องจักรเคลื่อนที่ รวมถึงพื้นที่ที่มีน้ำมันหล่อลื่นหรือน้ำยาหล่อเย็น โดยมีระยะตรวจจับเพิ่มขึ้นและระดับการป้องกันสูงสำหรับสภาพแวดล้อมที่มีความท้าทาย

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ระยะตรวจจับ 8 มม.
• เอาต์พุต PNP Normally Open (NO) แบบ DC 3 สาย
• มีระยะตรวจจับเพิ่มขึ้น (Increased Sensing Range)
• ตัวเรือนทองเหลืองเคลือบ White Bronze แข็งแรงและทนต่อสภาพแวดล้อมอุตสาหกรรม
• ตัวเรือนเกลียว M18 x 1 ความยาว 40 มม.
• ติดตั้งแบบ Flush Mounting ได้
• รองรับแรงดันไฟฟ้า 10–30VDC
• เชื่อมต่อด้วยสาย PUR ยาว 2 เมตร แบบ 3 แกน
• สาย PUR ขนาดเส้นผ่านศูนย์กลาง 4 มม.
• ความถี่การสวิตช์ 400Hz
• รองรับกระแสโหลดเอาต์พุตสูงสุด 100mA
• หน้าตรวจจับผลิตจากวัสดุ PBT สีส้ม
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• เหมาะสำหรับงานอุตสาหกรรม เครื่องจักรเคลื่อนที่ และบริเวณที่มีน้ำมันหล่อลื่นหรือน้ำยาหล่อเย็น
• รองรับอุณหภูมิใช้งาน -40 ถึง 85°C
• ระดับการป้องกัน IP65, IP66, IP67, IP68 และ IP69K
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

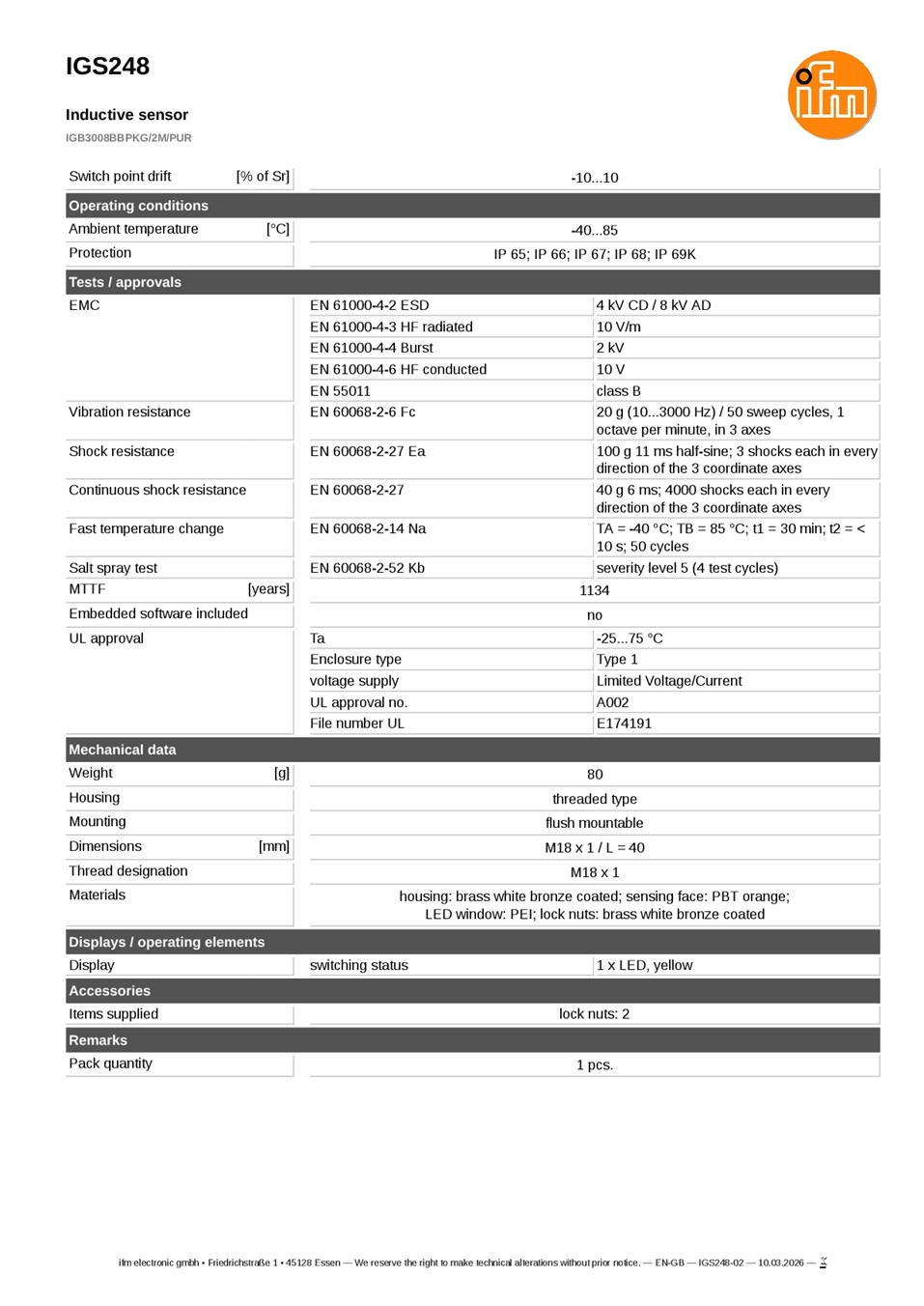

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGS248
• รหัสผลิตภัณฑ์: IGB3008BBPKG/2M/PUR
• ประเภท: Inductive Proximity Sensor
• ระยะตรวจจับ (Sensing Range): 8 มม.
• ระยะตรวจจับจริง (Real Sensing Range): 8 ±10%
• ระยะใช้งาน (Operating Distance): 0–6.48 มม.
• เอาต์พุต: PNP Normally Open (NO)
• รูปแบบการเชื่อมต่อทางไฟฟ้า: DC 3-Wire
• แรงดันไฟฟ้า: 10–30VDC
• กระแสที่ใช้: น้อยกว่า 10mA
• กระแสโหลดเอาต์พุตสูงสุด: 100mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5V
• ความถี่การสวิตช์: 400Hz
• ระยะตรวจจับเพิ่มขึ้น: Yes (Increased Sensing Range)
• ขนาดตัวเรือน: M18 x 1 / ยาว 40 มม.
• การติดตั้ง: Flush Mountable
• วัสดุตัวเรือน: Brass เคลือบ White Bronze
• วัสดุหน้าตรวจจับ: PBT สีส้ม
• วัสดุหน้าต่าง LED: PEI
• วัสดุนอตล็อก: Brass เคลือบ White Bronze
• การเชื่อมต่อ: สาย PUR ยาว 2 เมตร แบบ 3 x 0.34 mm²
• เส้นผ่านศูนย์กลางสาย: 4 มม.
• มาตรฐานการลามไฟของสาย: ECE R118 Revision 2
• สีสายไฟ: BN (น้ำตาล), BU (น้ำเงิน), BK (ดำ)
• การต่อสาย: BN = L+, BU = L-, BK = Switching Output
• อุณหภูมิใช้งาน: -40 ถึง 85°C
• ระดับการป้องกัน: IP65, IP66, IP67, IP68, IP69K
• Correction Factor สำหรับ Steel: 1
• Correction Factor สำหรับ Stainless Steel: 0.7
• Correction Factor สำหรับ Brass: 0.5
• Correction Factor สำหรับ Aluminium: 0.4
• Correction Factor สำหรับ Copper: 0.3
• Hysteresis: 3–15% ของระยะตรวจจับจริง
• Switch-Point Drift: -10 ถึง +10% ของระยะตรวจจับจริง
• ระดับการป้องกันทางไฟฟ้า: Protection Class III
• น้ำหนัก: ประมาณ 80 กรัม
• ความทนต่อแรงกระแทก: 100g (11ms) ตาม EN 60068-2-27
• การทดสอบละอองเกลือ: EN 60068-2-52 ระดับความรุนแรง 5
• การแสดงสถานะ: LED สีเหลือง 1 ตำแหน่ง
• การรับรอง: CE, cULus Listed, UKCA
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในเครื่องจักรอุตสาหกรรม
• ระบบสายพานลำเลียงและเครื่องจักรอัตโนมัติ
• ตรวจสอบตำแหน่งชิ้นส่วนโลหะในเครื่องจักรเคลื่อนที่ (Mobile Machinery)
• เครื่องจักรกลการเกษตรและเครื่องจักรก่อสร้าง
• เครื่องจักรที่ใช้น้ำมันหล่อลื่นและน้ำยาหล่อเย็น
• งานตรวจจับตำแหน่งโลหะที่ต้องการระยะตรวจจับ 8 มม.
• ระบบ Factory Automation ที่ต้องการเซนเซอร์ PNP NO พร้อมสาย PUR ยาว 2 เมตร

ข้อควรทราบ

IGS248 เป็นเซนเซอร์ PNP Normally Open (NO) แบบ DC 3 สาย ไม่ใช่เซนเซอร์ NPN และไม่รองรับ IO-Link รุ่นนี้ใช้สาย PUR ยาว 2 เมตรแบบติดตั้งถาวร ไม่มีขั้วต่อ M12 โดยมีสายสีน้ำตาล (BN) สำหรับไฟบวก สีน้ำเงิน (BU) สำหรับไฟลบ และสีดำ (BK) สำหรับเอาต์พุตสวิตชิ่ง ควรตรวจสอบความเข้ากันได้กับอินพุต PLC ก่อนติดตั้ง

สามารถติดตั้งแบบ Flush Mounting ได้ โดยมีระยะตรวจจับพิกัด 8 มม. และระยะใช้งานที่รับประกัน 0–6.48 มม. สำหรับเหล็ก เมื่อใช้งานกับโลหะชนิดอื่น ระยะตรวจจับอาจลดลงตาม Correction Factor ของวัสดุ

ตัวเรือนผลิตจากทองเหลืองเคลือบ White Bronze และหน้าตรวจจับเป็น PBT ไม่ใช่เซนเซอร์ชนิด Full-Metal แม้มีระดับการป้องกัน IP65 ถึง IP69K แต่การติดตั้งควรคำนึงถึงความเหมาะสมของสาย PUR จุดเข้าสาย และสภาพแวดล้อมการทำงานจริง เพื่อรักษาคุณสมบัติการป้องกันของระบบโดยรวม
