IGS237 \ Inductive sensor \ Range 12 mm \ PNP NO \ M18 \ Connector M12

รายละเอียดสินค้า ifm IGS237 Inductive Sensor

ifm IGS237 (IGB3012-BPKG/US-104) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) สำหรับตรวจจับวัตถุที่เป็นโลหะโดยไม่ต้องสัมผัส เหมาะสำหรับการใช้งานในระบบอัตโนมัติอุตสาหกรรม ระบบตรวจสอบตำแหน่งชิ้นงาน และเครื่องจักรในสายการผลิต

เซนเซอร์มีระยะตรวจจับพิกัด 12 มม. และระยะทำงาน 0-9.72 มม. ใช้เอาต์พุตแบบ PNP Normally Open (NO) รองรับแรงดันไฟฟ้า 10-30 VDC และความถี่ในการสวิตช์ 300 Hz ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 45 มม. ออกแบบสำหรับติดตั้งแบบ Non-Flush Mountable

รุ่น IGS237 มาพร้อมคอนเน็กเตอร์ M12 พร้อมหน้าสัมผัสเคลือบทอง (Gold-Plated Contacts) ตัวเรือนทองเหลืองเคลือบ White Bronze และหน้าเซนเซอร์วัสดุ PBT มีไฟ LED แสดงสถานะการสวิตช์ 4 ตำแหน่ง พร้อมระดับการป้องกัน IP65, IP66, IP67, IP68 และ IP69K เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่ต้องการความทนทานต่อความชื้นและอุณหภูมิที่เปลี่ยนแปลง

คุณสมบัติเด่น

• Inductive Proximity Sensor สำหรับตรวจจับโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับพิกัด (Sensing Range) 12 มม.
• ระยะทำงาน (Operating Distance) 0-9.72 มม.
• เทคโนโลยี Increased Sensing Range ช่วยเพิ่มระยะตรวจจับ
• เอาต์พุตแบบ PNP Normally Open (NO)
• แรงดันไฟฟ้าทำงาน 10-30 VDC
• ความถี่ในการสวิตช์ 300 Hz
• กระแสโหลดเอาต์พุตสูงสุด 100 mA
• ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 45 มม.
• ติดตั้งแบบ Non-Flush Mountable
• ตัวเรือนทองเหลืองเคลือบ White Bronze
• หน้าเซนเซอร์ผลิตจากวัสดุ PBT
• คอนเน็กเตอร์ M12 พร้อมหน้าสัมผัสเคลือบทอง
• มีไฟ LED แสดงสถานะการสวิตช์ 4 ตำแหน่งรอบตัวเรือน
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• ระดับการป้องกัน IP65 / IP66 / IP67 / IP68 / IP69K
• รองรับอุณหภูมิใช้งาน -40 ถึง +85 °C
• เหมาะสำหรับงาน Industrial Automation และ Factory Automation

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: IGS237
• รหัสผลิตภัณฑ์: IGB3012-BPKG/US-104
• กลุ่มผลิตภัณฑ์: efector 100
• ประเภทสินค้า: Inductive Proximity Sensor
• หลักการตรวจจับ: Inductive
• วัตถุที่ตรวจจับ: โลหะ
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M18 x 1
• ความยาวตัวเรือน: 45 mm
• รูปแบบการติดตั้ง: Non-Flush Mountable
• ระยะตรวจจับพิกัด (Sensing Range): 12 mm
• ระยะตรวจจับจริง (Real Sensing Range Sr): 12 mm ±10%
• ระยะทำงาน (Operating Distance): 0-9.72 mm
• ระยะตรวจจับเพิ่มขึ้น: Increased Sensing Range
• แรงดันไฟฟ้าทำงาน: 10-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• Protection Class: III
• ระบบเอาต์พุต: DC PNP
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• กระแสโหลดเอาต์พุตสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 VDC
• ความถี่ในการสวิตช์: 300 Hz
• ระบบป้องกันการลัดวงจร: มี
• ระบบป้องกันโหลดเกิน: มี
• ระบบป้องกันการต่อขั้วกลับ: มี
• Hysteresis: 3-15% ของ Sr
• Switch-Point Drift: -10 ถึง +10% ของ Sr
• Correction Factor - Steel: 1.0
• Correction Factor - Stainless Steel: 0.7
• Correction Factor - Brass: 0.5
• Correction Factor - Aluminium: 0.4
• Correction Factor - Copper: 0.3
• ระดับการป้องกัน: IP65 / IP66 / IP67 / IP68 / IP69K
• อุณหภูมิใช้งาน: -40 ถึง +85 °C
• วัสดุตัวเรือน: Brass, White Bronze Coated
• วัสดุหน้าเซนเซอร์: PBT
• ไฟแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง รอบตัวเรือนทุก 90°
• การเชื่อมต่อ: M12 Connector
• หน้าสัมผัสคอนเน็กเตอร์: Gold-Plated Contacts
• รูปแบบการเชื่อมต่อ: DC 3-Wire, PNP Normally Open

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะบนสายพานลำเลียง
• ตรวจสอบการมีอยู่หรือไม่มีอยู่ของชิ้นส่วนโลหะในเครื่องจักร
• ระบบตรวจจับตำแหน่งกลไกและอุปกรณ์จับยึดชิ้นงาน
• ระบบควบคุมเครื่องจักรอัตโนมัติและสายการผลิต
• ระบบนับจำนวนชิ้นงานโลหะ
• ระบบตรวจจับตำแหน่งชิ้นส่วนเครื่องจักรที่เคลื่อนที่
• งานตรวจจับโลหะในเครื่องจักรที่มีระบบหล่อเย็นหรือหล่อลื่น โดยต้องตรวจสอบความเข้ากันได้ของวัสดุ
• ใช้งานร่วมกับ PLC ที่รองรับ Digital Input แบบ PNP

ข้อควรทราบ

• IGS237 เป็นเซนเซอร์ตรวจจับโลหะแบบ Inductive ไม่เหมาะสำหรับตรวจจับวัสดุอโลหะ เช่น พลาสติก ไม้ หรือแก้วโดยตรง
• ระยะตรวจจับ 12 มม. เป็นระยะพิกัดที่อ้างอิงวัตถุทดสอบมาตรฐาน ส่วนระยะทำงานที่ผู้ผลิตระบุคือ 0-9.72 มม.
• ระยะตรวจจับแตกต่างกันตามชนิด ขนาด และรูปทรงของโลหะ ต้องพิจารณา Correction Factor ก่อนติดตั้ง
• เอาต์พุตเป็น PNP Normally Open (NO) ไม่ใช่ NPN หรือ Normally Closed (NC)
• ต้องติดตั้งแบบ Non-Flush Mountable โดยเว้นระยะจากโลหะรอบหน้าเซนเซอร์ตามข้อกำหนดของผู้ผลิต
• ใช้แหล่งจ่ายไฟ DC 10-30 V และรองรับกระแสโหลดเอาต์พุตสูงสุด 100 mA
• รุ่นนี้ใช้คอนเน็กเตอร์ M12 ต้องตรวจสอบผังขั้วต่อก่อนเชื่อมต่อกับ PLC
• ระดับ IP65 / IP66 / IP67 / IP68 / IP69K ต้องใช้ร่วมกับสายและคอนเน็กเตอร์ที่มีระดับการป้องกันเหมาะสม
• ควรตรวจสอบความเข้ากันได้ของวัสดุเมื่อใช้งานกับน้ำมันหล่อเย็น สารหล่อลื่น หรือสารเคมี
• IGS237 เป็นเซนเซอร์ตรวจจับตำแหน่งทั่วไป ไม่ใช่อุปกรณ์นิรภัยสำหรับระบบ Machine Safety

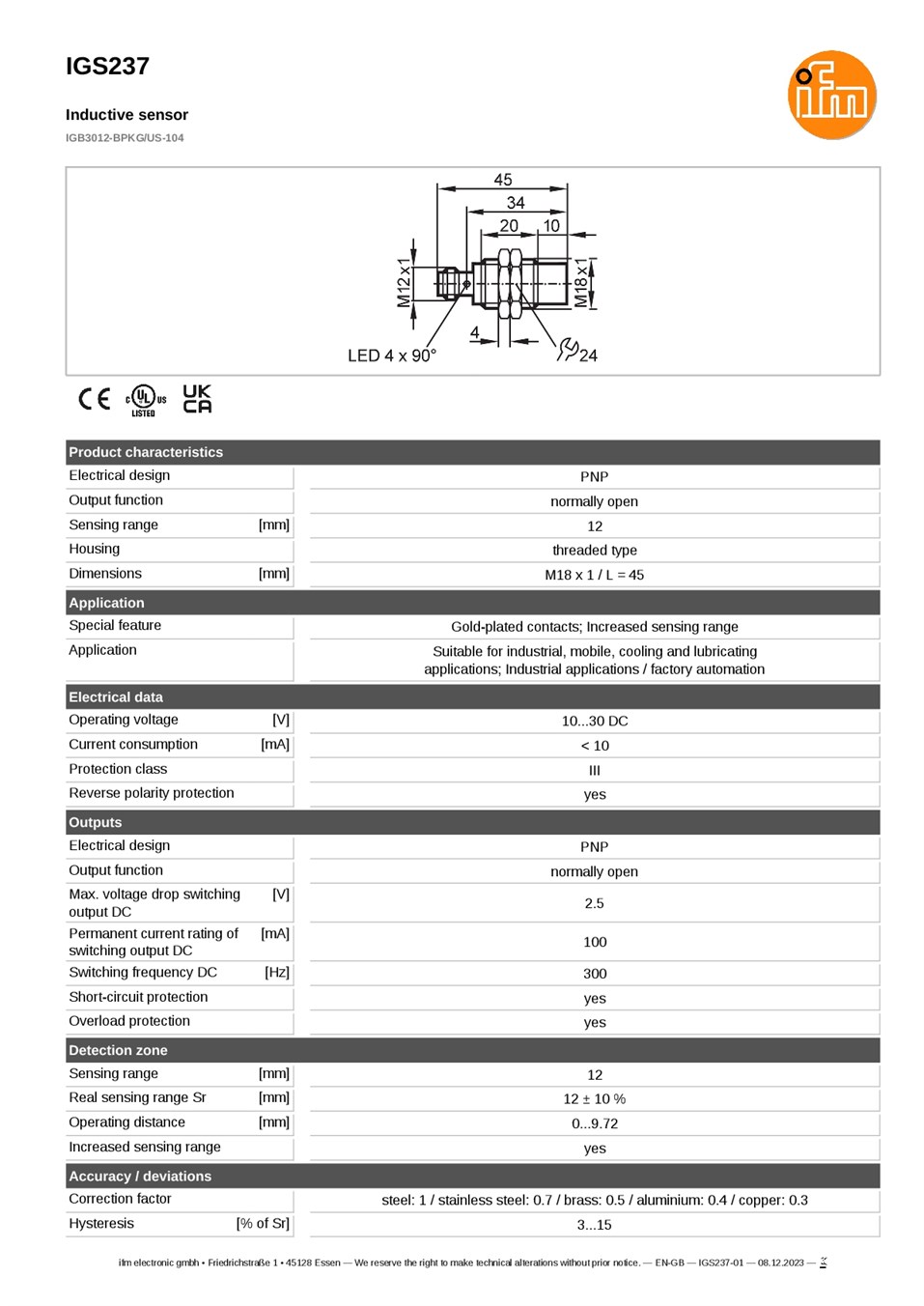

• ควรตรวจสอบ Datasheet และผังการต่อสายของ ifm IGS237 ก่อนติดตั้งจริง
