IGS233 \ Inductive sensor \ Range 12 mm \ PNP NO \ M18 \ Connector M12

รายละเอียดสินค้า ifm IGS233 Inductive Sensor

ifm IGS233 (IGK3012-BPKG/US-104) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ในกลุ่ม efector 100 ออกแบบมาสำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส เหมาะสำหรับระบบอัตโนมัติในโรงงานอุตสาหกรรม การตรวจสอบตำแหน่งชิ้นงาน และการตรวจจับชิ้นส่วนโลหะในเครื่องจักร

เซนเซอร์มีระยะตรวจจับพิกัด 12 มม. และระยะทำงาน 0-9.72 มม. ใช้เอาต์พุตแบบ PNP Normally Open (NO) รองรับแรงดันไฟฟ้า 10-30 VDC และความถี่ในการสวิตช์ 300 Hz ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 60 มม. ออกแบบสำหรับติดตั้งแบบ Non-Flush Mountable

รุ่น IGS233 มาพร้อมคอนเน็กเตอร์ M12 A-coded แบบ 3 Contacts พร้อมหน้าสัมผัสเคลือบทอง (Gold-Plated Contacts) ตัวเรือนทองเหลืองเคลือบ White Bronze หน้าเซนเซอร์ผลิตจาก PBT สีส้ม และมีไฟ LED สีเหลืองแสดงสถานะการสวิตช์ 4 ตำแหน่ง รองรับระดับการป้องกัน IP65, IP66, IP67, IP68 และ IP69K เหมาะสำหรับการใช้งานในสภาพแวดล้อมอุตสาหกรรมที่มีความชื้น น้ำมันหล่อเย็น และอุณหภูมิเปลี่ยนแปลงสูง

คุณสมบัติเด่น

• Inductive Proximity Sensor สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับพิกัด (Sensing Range) 12 มม.
• ระยะทำงาน (Operating Distance) 0-9.72 มม.
• เทคโนโลยี Increased Sensing Range ช่วยเพิ่มระยะตรวจจับ
• เอาต์พุตแบบ PNP Normally Open (NO)
• รองรับแรงดันไฟฟ้า 10-30 VDC
• ความถี่ในการสวิตช์ 300 Hz
• กระแสโหลดเอาต์พุตสูงสุด 100 mA
• ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 60 มม.
• ออกแบบสำหรับติดตั้งแบบ Non-Flush Mountable
• ตัวเรือนทองเหลืองเคลือบ White Bronze
• หน้าเซนเซอร์ผลิตจากวัสดุ PBT สีส้ม
• คอนเน็กเตอร์ M12 A-coded แบบ 3 Contacts พร้อมหน้าสัมผัสเคลือบทอง
• ไฟ LED สีเหลือง 4 ตำแหน่ง แสดงสถานะการสวิตช์
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• ระดับการป้องกัน IP65 / IP66 / IP67 / IP68 / IP69K
• รองรับอุณหภูมิใช้งาน -40 ถึง +85 °C
• เหมาะสำหรับงาน Industrial Automation และ Factory Automation
• เหมาะสำหรับงานเครื่องจักรเคลื่อนที่ ระบบหล่อเย็น และระบบหล่อลื่น ตามเงื่อนไขการใช้งานของผู้ผลิต

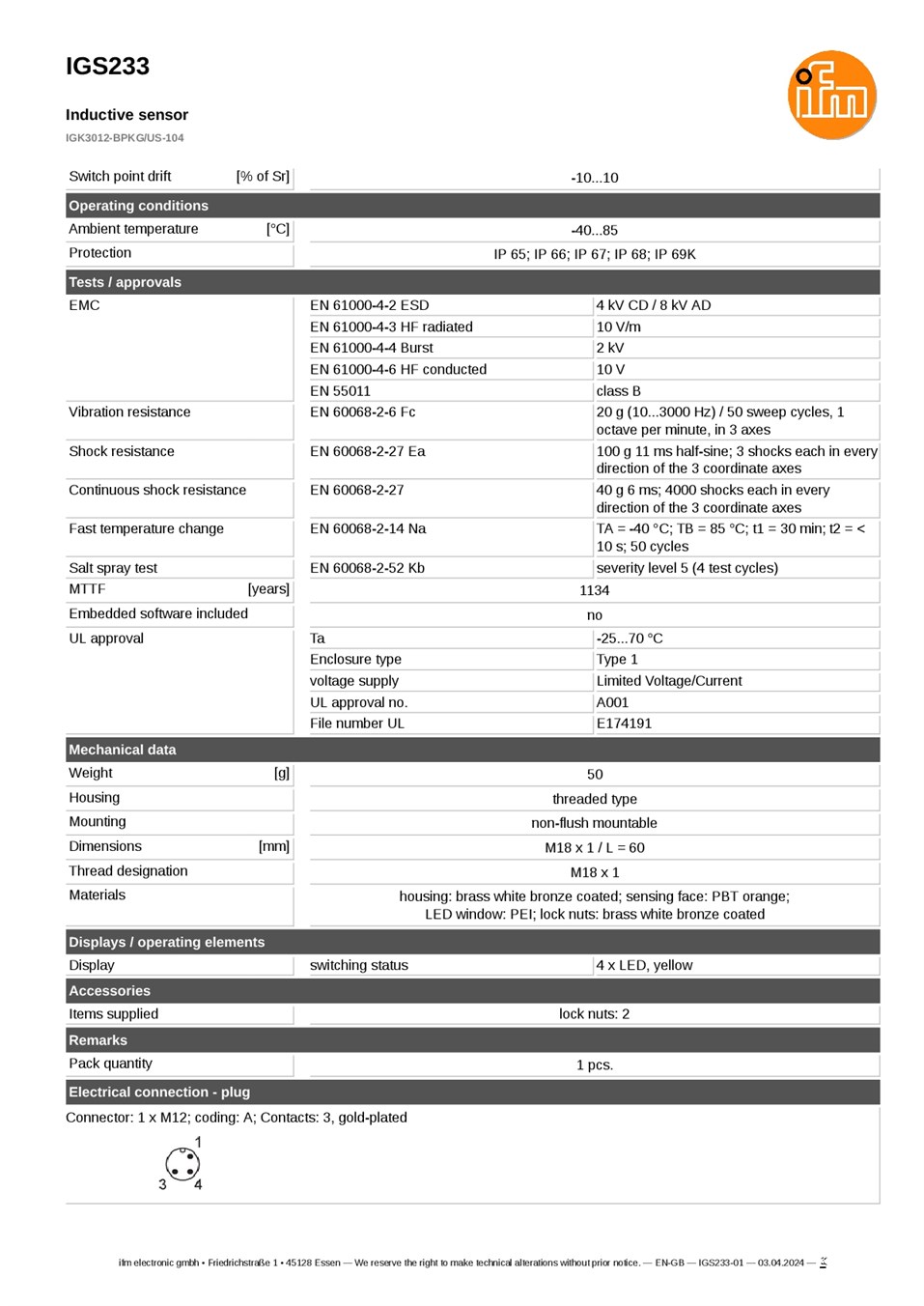

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: IGS233
• รหัสผลิตภัณฑ์: IGK3012-BPKG/US-104
• กลุ่มผลิตภัณฑ์: efector 100
• ประเภทสินค้า: Inductive Proximity Sensor
• หลักการตรวจจับ: Inductive
• วัตถุที่ตรวจจับ: โลหะ
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M18 x 1
• ความยาวตัวเรือน: 60 mm
• รูปแบบการติดตั้ง: Non-Flush Mountable
• ระยะตรวจจับพิกัด (Sensing Range): 12 mm
• ระยะตรวจจับจริง (Real Sensing Range Sr): 12 mm ±10%
• ระยะทำงาน (Operating Distance): 0-9.72 mm
• ระยะตรวจจับเพิ่มขึ้น: Increased Sensing Range
• แรงดันไฟฟ้าทำงาน: 10-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• Protection Class: III
• ระบบเอาต์พุต: DC PNP
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• กระแสโหลดเอาต์พุตสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 VDC
• ความถี่ในการสวิตช์: 300 Hz
• ระบบป้องกันการลัดวงจร: มี
• ระบบป้องกันโหลดเกิน: มี
• ระบบป้องกันการต่อขั้วกลับ: มี
• Hysteresis: 3-15% ของ Sr
• Switch-Point Drift: -10 ถึง +10% ของ Sr
• Correction Factor - Steel: 1.0
• Correction Factor - Stainless Steel: 0.7
• Correction Factor - Brass: 0.5
• Correction Factor - Aluminium: 0.4
• Correction Factor - Copper: 0.3
• ระดับการป้องกัน: IP65 / IP66 / IP67 / IP68 / IP69K
• อุณหภูมิใช้งาน: -40 ถึง +85 °C
• ช่วงอุณหภูมิตามการรับรอง UL: -25 ถึง +70 °C
• วัสดุตัวเรือน: Brass, White Bronze Coated
• วัสดุหน้าเซนเซอร์: PBT สีส้ม
• วัสดุหน้าต่าง LED: PEI
• วัสดุนอตยึด: Brass, White Bronze Coated
• น้ำหนัก: 50 g
• ไฟแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง
• การเชื่อมต่อ: M12 Connector
• Connector Coding: A-coded
• จำนวนหน้าสัมผัส: 3 Contacts
• หน้าสัมผัสคอนเน็กเตอร์: Gold-Plated Contacts
• ผังการต่อสาย: Pin 1 = L+, Pin 3 = L-, Pin 4 = Switching Output
• MTTF: 1134 ปี ตามข้อมูลการคำนวณของผู้ผลิต
• มาตรฐาน EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 และ EN 55011 Class B
• มาตรฐานการทดสอบการสั่นสะเทือน: EN 60068-2-6, 20 g
• มาตรฐานการทดสอบแรงกระแทก: EN 60068-2-27, 100 g / 11 ms
• การทดสอบ Salt Spray: EN 60068-2-52, Severity Level 5
• UL File Number: E174191

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะบนสายพานลำเลียง
• ตรวจสอบการมีอยู่หรือไม่มีอยู่ของชิ้นส่วนโลหะในเครื่องจักร
• ระบบตรวจจับตำแหน่งกลไกและอุปกรณ์จับยึดชิ้นงาน
• ระบบควบคุมเครื่องจักรอัตโนมัติและสายการผลิต
• ระบบนับจำนวนชิ้นงานโลหะ
• ระบบตรวจจับตำแหน่งเฟืองและชิ้นส่วนเครื่องจักรที่เคลื่อนที่
• ระบบเครื่องจักรที่มีน้ำมันหล่อเย็นหรือสารหล่อลื่น โดยต้องตรวจสอบความเข้ากันได้ของวัสดุ
• ระบบตรวจจับตำแหน่งอุปกรณ์ในงาน Material Handling
• ใช้งานร่วมกับ PLC ที่รองรับ Digital Input แบบ PNP
• ระบบควบคุมที่ต้องการสัญญาณ Normally Open (NO)

ข้อควรทราบ

• IGS233 เป็น Inductive Sensor สำหรับตรวจจับโลหะ ไม่สามารถตรวจจับวัสดุอโลหะ เช่น พลาสติก ไม้ หรือแก้วได้โดยตรง
• ระยะตรวจจับพิกัด 12 มม. อ้างอิงวัตถุทดสอบมาตรฐาน โดยมีระยะทำงานที่ผู้ผลิตระบุ 0-9.72 มม.
• ระยะตรวจจับแตกต่างกันตามชนิดโลหะ ขนาด และรูปทรงของชิ้นงาน ต้องพิจารณา Correction Factor ก่อนกำหนดระยะติดตั้ง
• รุ่นนี้เป็น PNP Normally Open (NO) ไม่ใช่ Normally Closed (NC) หรือ Complementary NO/NC
• ต้องติดตั้งแบบ Non-Flush Mountable โดยเว้นระยะจากโลหะรอบบริเวณหน้าเซนเซอร์ตามข้อกำหนดของผู้ผลิต
• ใช้แรงดันไฟฟ้า DC 10-30 V และรองรับกระแสโหลดเอาต์พุตสูงสุด 100 mA
• รุ่นนี้ใช้คอนเน็กเตอร์ M12 A-coded แบบ 3 Contacts โดย Pin 4 เป็น Switching Output
• ต้องใช้สายเชื่อมต่อและคอนเน็กเตอร์ที่เหมาะสมเพื่อรักษาระดับการป้องกัน IP65 / IP66 / IP67 / IP68 / IP69K
• อุณหภูมิใช้งานทั่วไปอยู่ที่ -40 ถึง +85 °C แต่ช่วงอุณหภูมิภายใต้เงื่อนไข UL อยู่ที่ -25 ถึง +70 °C
• หากใช้งานร่วมกับน้ำมันหล่อเย็นหรือสารเคมี ควรตรวจสอบความเข้ากันได้ของวัสดุเซนเซอร์กับสารที่ใช้งานจริง
• IGS233 เป็นเซนเซอร์ตรวจจับตำแหน่งทั่วไป ไม่ใช่อุปกรณ์นิรภัยสำหรับระบบ Machine Safety
• ควรตรวจสอบ Datasheet และผังการต่อสายของ ifm IGS233 ก่อนติดตั้งจริง
