IGS217 \ Inductive sensor \ Range 8 mm \ PNP NO \ M18 \ Connector M12

รายละเอียดสินค้า ifm IGS217 Inductive Sensor

ifm IGS217 (IGK3008-BPKG/M/US-104-DPS) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ในกลุ่ม efector 100 ออกแบบสำหรับตรวจจับวัตถุที่เป็นโลหะโดยไม่ต้องสัมผัส เหมาะสำหรับระบบอัตโนมัติในโรงงานอุตสาหกรรม ระบบตรวจจับตำแหน่งชิ้นงาน และระบบควบคุมเครื่องจักร

เซนเซอร์มีระยะตรวจจับพิกัด 8 มม. และระยะทำงาน 0-6.48 มม. ใช้เอาต์พุตแบบ PNP Normally Open (NO) รองรับแรงดันไฟฟ้า 10-30 VDC ตามข้อมูลผลิตภัณฑ์ฉบับปัจจุบัน และความถี่ในการสวิตช์ 300 Hz ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 70 มม. ออกแบบสำหรับติดตั้งแบบ Non-Flush Mountable

รุ่น IGS217 มาพร้อมคอนเน็กเตอร์ M12 A-coded พร้อมหน้าสัมผัสเคลือบทอง (Gold-Plated Contacts) มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์ 4 ตำแหน่ง ตัวเรือนทองเหลืองเคลือบ White Bronze พร้อมหน้าเซนเซอร์ PBT สีส้ม มีระดับการป้องกัน IP67 เหมาะสำหรับสภาพแวดล้อมการทำงานภาคอุตสาหกรรม

คุณสมบัติเด่น

• Inductive Proximity Sensor สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับพิกัด (Sensing Range) 8 มม.
• ระยะทำงาน (Operating Distance) 0-6.48 มม.
• เอาต์พุตแบบ PNP Normally Open (NO)
• รองรับแรงดันไฟฟ้า 10-30 VDC ตามเอกสาร ifm ฉบับปัจจุบัน
• ความถี่ในการสวิตช์ 300 Hz
• กระแสโหลดเอาต์พุตสูงสุด 100 mA
• ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 70 มม.
• ออกแบบสำหรับติดตั้งแบบ Non-Flush Mountable
• ตัวเรือนทองเหลืองเคลือบ White Bronze
• หน้าเซนเซอร์ผลิตจากวัสดุ PBT สีส้ม
• คอนเน็กเตอร์ M12 A-coded พร้อมหน้าสัมผัสเคลือบทอง
• ไฟ LED สีเหลืองแสดงสถานะการสวิตช์ 4 ตำแหน่งรอบตัวเรือน
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• ระดับการป้องกัน IP67
• รองรับอุณหภูมิใช้งาน -25 ถึง +70 °C
• เหมาะสำหรับงาน Industrial Automation และ Factory Automation

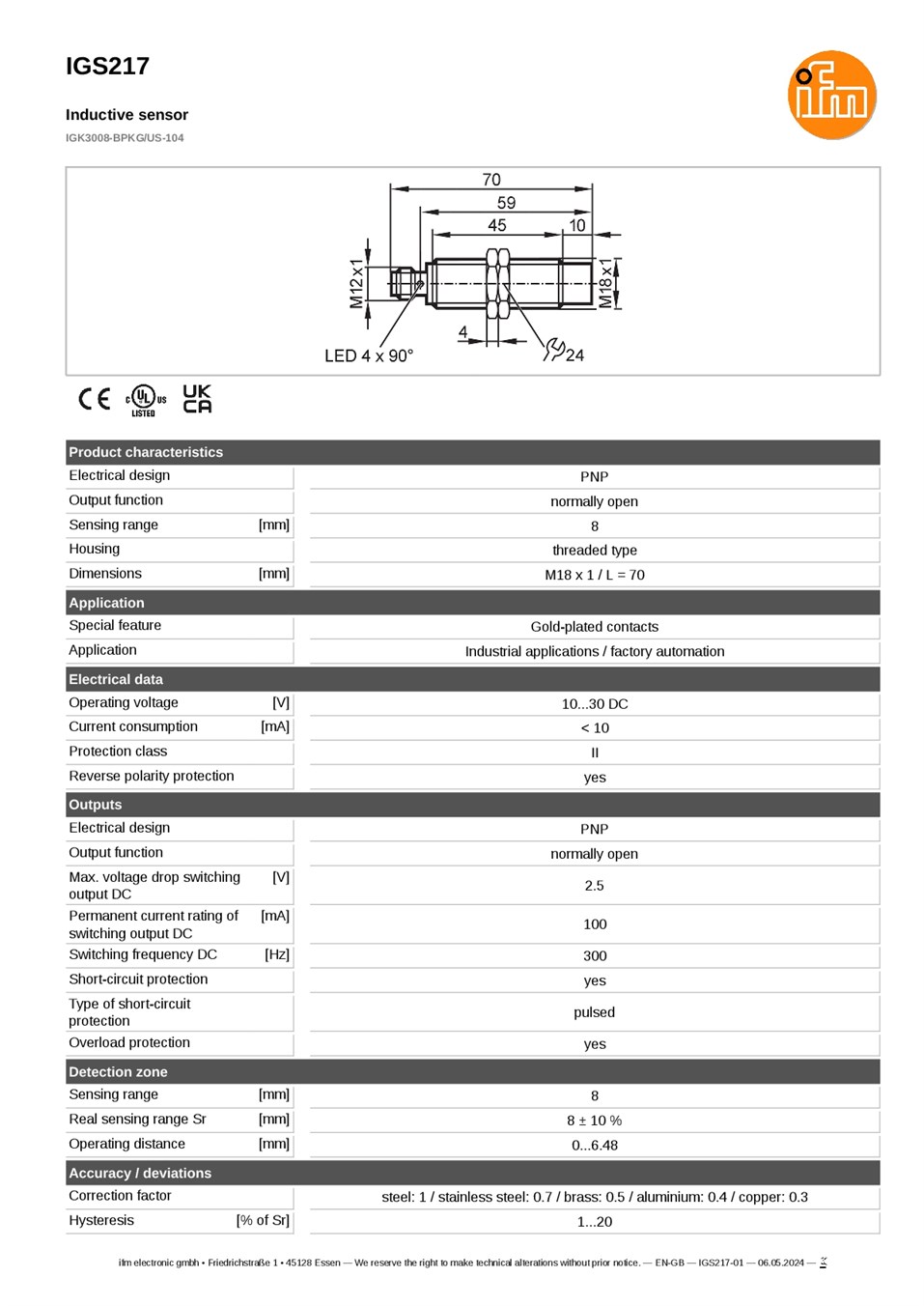

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: IGS217
• รหัสผลิตภัณฑ์เดิม: IGK3008-BPKG/M/US-104-DPS
• รหัสที่ระบุในเอกสารปัจจุบัน: IGK3008-BPKG/US-104
• กลุ่มผลิตภัณฑ์: efector 100
• ประเภทสินค้า: Inductive Proximity Sensor
• หลักการตรวจจับ: Inductive
• วัตถุที่ตรวจจับ: โลหะ
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M18 x 1
• ความยาวตัวเรือน: 70 mm
• รูปแบบการติดตั้ง: Non-Flush Mountable
• ระยะตรวจจับพิกัด (Sensing Range): 8 mm
• ระยะตรวจจับจริง (Real Sensing Range Sr): 8 mm ±10%
• ระยะทำงาน (Operating Distance): 0-6.48 mm
• แรงดันไฟฟ้าทำงาน: 10-30 VDC ตามเอกสารปัจจุบัน
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• Protection Class: II
• ระบบเอาต์พุต: DC PNP
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• กระแสโหลดเอาต์พุตสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 VDC
• ความถี่ในการสวิตช์: 300 Hz
• ระบบป้องกันการลัดวงจร: มี แบบ Pulsed
• ระบบป้องกันโหลดเกิน: มี
• ระบบป้องกันการต่อขั้วกลับ: มี
• Hysteresis: 1-20% ของ Sr
• Switch-Point Drift: -10 ถึง +10% ของ Sr
• Correction Factor - Steel: 1.0
• Correction Factor - Stainless Steel: 0.7
• Correction Factor - Brass: 0.5
• Correction Factor - Aluminium: 0.4
• Correction Factor - Copper: 0.3

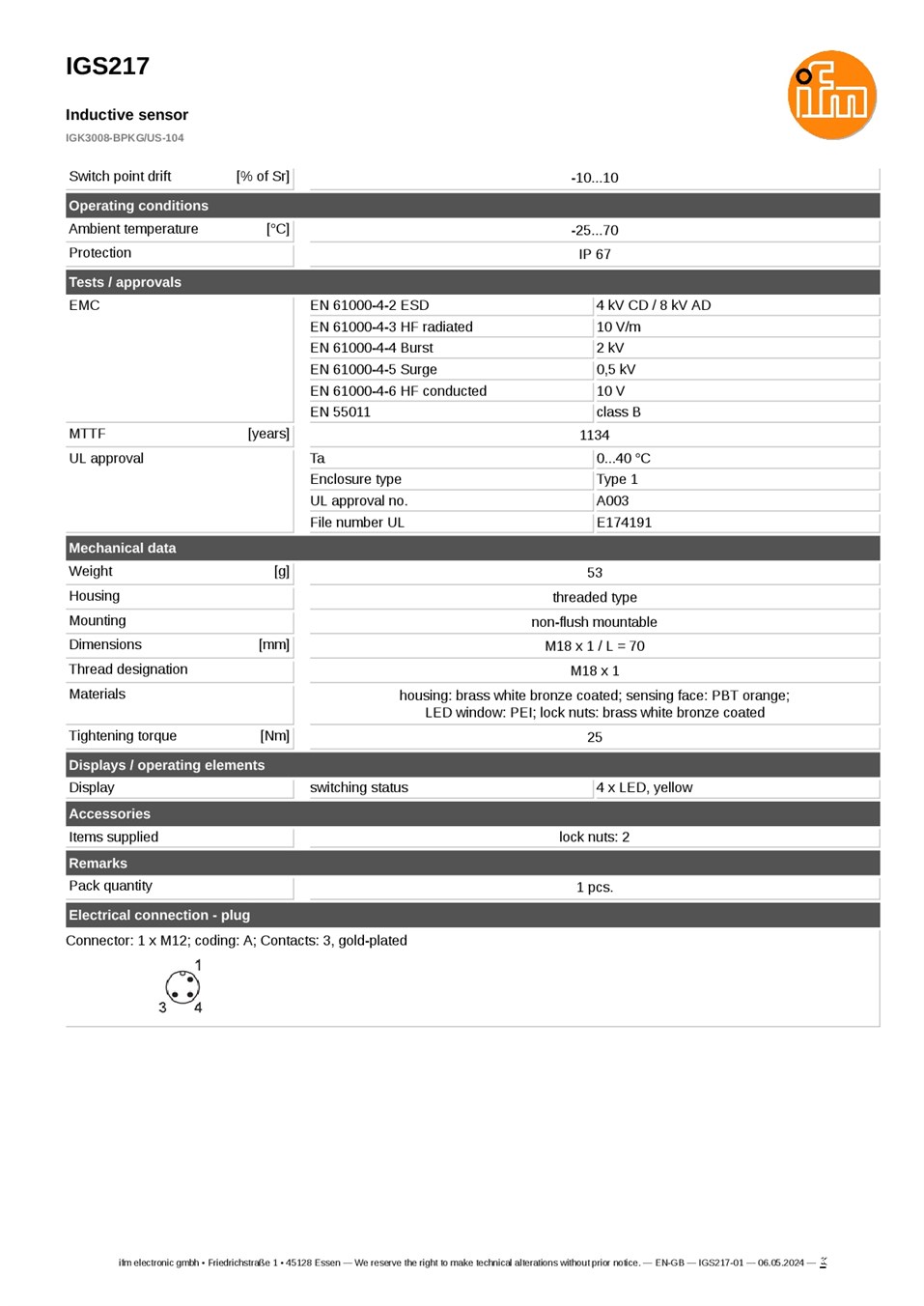

• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง +70 °C
• วัสดุตัวเรือน: Brass, White Bronze Coated
• วัสดุหน้าเซนเซอร์: PBT สีส้ม
• วัสดุหน้าต่าง LED: PEI
• วัสดุนอตยึด: Brass, White Bronze Coated
• แรงขันสูงสุด: 25 Nm
• น้ำหนัก: 53 g
• ไฟแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง รอบตัวเรือนทุก 90°
• การเชื่อมต่อ: M12 Connector
• Connector Coding: A-coded
• จำนวนหน้าสัมผัส: 3 Contacts
• หน้าสัมผัสคอนเน็กเตอร์: Gold-Plated Contacts
• ผังการต่อสาย: Pin 1 = L+, Pin 3 = L-, Pin 4 = Switching Output
• MTTF: 1134 ปี ตามข้อมูลการคำนวณของผู้ผลิต
• มาตรฐาน EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6 และ EN 55011 Class B

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะบนสายพานลำเลียง
• ตรวจสอบการมีอยู่หรือไม่มีอยู่ของชิ้นส่วนโลหะในเครื่องจักร
• ระบบตรวจจับตำแหน่งกลไกและอุปกรณ์จับยึดชิ้นงาน
• ระบบควบคุมเครื่องจักรอัตโนมัติและสายการผลิต
• ระบบนับจำนวนชิ้นงานโลหะ
• ระบบตรวจจับตำแหน่งชิ้นส่วนเครื่องจักรที่เคลื่อนที่
• ระบบตรวจสอบตำแหน่งชิ้นงานในกระบวนการประกอบ
• ใช้งานร่วมกับ PLC ที่รองรับ Digital Input แบบ PNP
• ระบบควบคุมที่ต้องการสัญญาณ Normally Open (NO)

ข้อควรทราบ

• IGS217 เป็นเซนเซอร์ตรวจจับโลหะแบบ Inductive ไม่สามารถตรวจจับวัสดุอโลหะ เช่น พลาสติก ไม้ หรือแก้วได้โดยตรง
• ระยะตรวจจับพิกัด 8 มม. อ้างอิงวัตถุทดสอบมาตรฐาน โดยผู้ผลิตระบุระยะทำงาน 0-6.48 มม.
• ระยะตรวจจับเปลี่ยนแปลงตามชนิดโลหะ ขนาด และรูปทรงของชิ้นงาน
• รุ่นนี้เป็น PNP Normally Open (NO) ไม่ใช่ Normally Closed (NC)
• IGS217 ต้องติดตั้งแบบ Non-Flush Mountable โดยเว้นระยะจากโลหะรอบตัวเรือนตามข้อกำหนดของผู้ผลิต
• ใช้คอนเน็กเตอร์ M12 A-coded โดยต้องตรวจสอบหมายเลขขาให้ถูกต้องก่อนเดินสาย
• เอกสารเดิมของรหัส IGK3008-BPKG/M/US-104-DPS ระบุแรงดัน 10-36 VDC ขณะที่เอกสาร ifm ฉบับปัจจุบันระบุ 10-30 VDC จึงควรตรวจสอบฉลากและ Datasheet ที่ตรงกับสินค้าจริงก่อนใช้งานที่แรงดันเกิน 30 VDC
• ระดับการป้องกัน IP67 ต้องใช้ร่วมกับคอนเน็กเตอร์และสายที่ติดตั้งอย่างถูกต้อง
• ช่วงอุณหภูมิใช้งานทั่วไปคือ -25 ถึง +70 °C แต่เงื่อนไขการรับรอง UL อาจกำหนดช่วงอุณหภูมิแคบกว่า
• IGS217 เป็นเซนเซอร์ตรวจจับตำแหน่งทั่วไป ไม่ใช่เซนเซอร์นิรภัยสำหรับระบบ Machine Safety
• ควรตรวจสอบ Datasheet และผังการต่อสายของ ifm IGS217 ก่อนติดตั้งจริง
