IGS211 \ Inductive sensor \ Range 12 mm \ PNP NO \ M18 \ Connector M12

รายละเอียดสินค้า ifm IGS211 Inductive Sensor

ifm IGS211 (IGB3012-BPKG/M/AS-514-TPS) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ในกลุ่ม efector 100 สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส เหมาะสำหรับระบบอัตโนมัติในโรงงานอุตสาหกรรม การตรวจจับตำแหน่งชิ้นงาน และการตรวจสอบการเคลื่อนที่ของชิ้นส่วนเครื่องจักร

เซนเซอร์มีระยะตรวจจับพิกัด 12 มม. ระยะทำงาน 0-9.7 มม. ใช้เอาต์พุตแบบ PNP Normally Open (NO) รองรับแรงดันไฟฟ้า 10-36 VDC และความถี่ในการสวิตช์ 400 Hz ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 52 มม. ออกแบบสำหรับติดตั้งแบบ Non-Flush Mountable โดยต้องเว้นพื้นที่บริเวณหน้าเซนเซอร์ตามข้อกำหนดของผู้ผลิต

รุ่น IGS211 มาพร้อมคอนเน็กเตอร์ M8 หน้าสัมผัสเคลือบทอง (Gold-Plated Contacts) มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์ 4 ตำแหน่งรอบตัวเรือน พร้อมระดับการป้องกัน IP67 เมื่อต่อคอนเน็กเตอร์อย่างถูกต้อง เหมาะสำหรับระบบตรวจจับโลหะในสายการผลิตและเครื่องจักรอัตโนมัติ

คุณสมบัติเด่น

• Inductive Proximity Sensor สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับพิกัด (Sensing Range) 12 มม.
• ระยะทำงาน (Operating Distance) 0-9.7 มม.
• เทคโนโลยี Increased Sensing Range ช่วยเพิ่มระยะตรวจจับสำหรับงานอุตสาหกรรม
• เอาต์พุตแบบ PNP Normally Open (NO)
• รองรับแรงดันไฟฟ้า 10-36 VDC
• ความถี่ในการสวิตช์ 400 Hz
• กระแสโหลดเอาต์พุตสูงสุด 100 mA
• ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 52 มม.
• ออกแบบสำหรับติดตั้งแบบ Non-Flush Mountable
• ตัวเรือนทองเหลืองเคลือบ White Bronze ทนทานสำหรับงานอุตสาหกรรม
• หน้าเซนเซอร์ผลิตจากวัสดุ PBT
• คอนเน็กเตอร์ M8 พร้อมหน้าสัมผัสเคลือบทอง
• ไฟ LED สีเหลืองแสดงสถานะการสวิตช์ 4 ตำแหน่ง รอบตัวเรือนทุก 90 องศา
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• ระดับการป้องกัน IP67 เมื่อต่อคอนเน็กเตอร์อย่างถูกต้อง
• รองรับอุณหภูมิใช้งาน -25 ถึง +70 °C

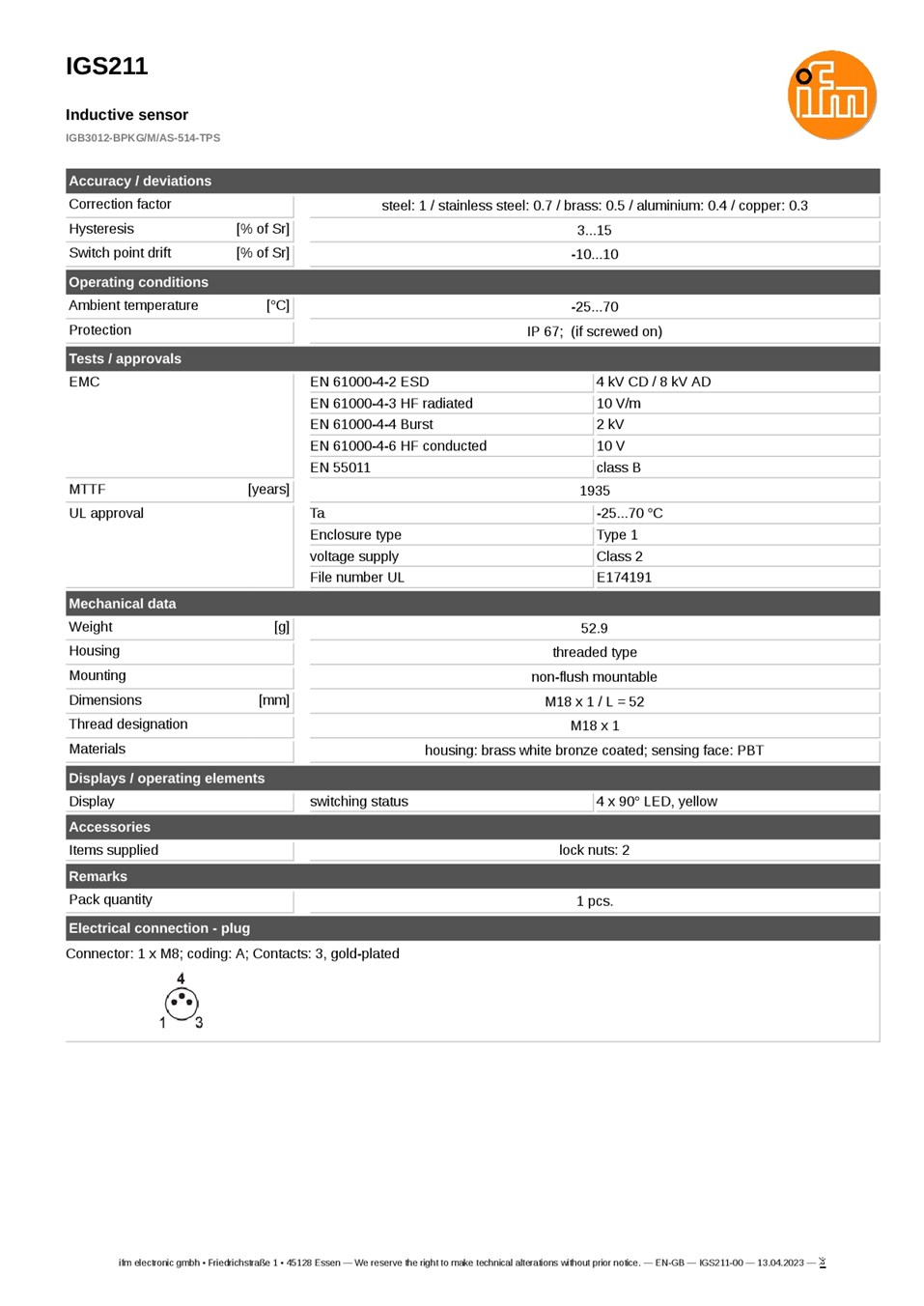

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: IGS211
• รหัสผลิตภัณฑ์: IGB3012-BPKG/M/AS-514-TPS
• กลุ่มผลิตภัณฑ์: efector 100
• ประเภท: Inductive Proximity Sensor
• หลักการตรวจจับ: Inductive
• วัตถุที่ตรวจจับ: โลหะ
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M18 x 1
• ความยาวตัวเรือน: 52 mm
• ขนาดตัวเรือน: M18 x 1 / L = 52 mm
• รูปแบบการติดตั้ง: Non-Flush Mountable
• ระยะตรวจจับพิกัด (Sensing Range): 12 mm
• ระยะตรวจจับจริง (Real Sensing Range Sr): 12 mm ±10%
• ระยะทำงาน (Operating Distance): 0-9.7 mm
• ระยะตรวจจับเพิ่มขึ้น: Increased Sensing Range
• แรงดันไฟฟ้าทำงาน: 10-36 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• Protection Class: III
• ระบบเอาต์พุต: DC PNP
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• กระแสโหลดเอาต์พุตสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 VDC
• ความถี่ในการสวิตช์: 400 Hz
• ระบบป้องกันการลัดวงจร: มี แบบ Non-Latching
• ระบบป้องกันโหลดเกิน: มี
• ระบบป้องกันการต่อขั้วกลับ: มี
• Hysteresis: 3-15% ของ Sr
• Switch-Point Drift: -10 ถึง +10% ของ Sr
• Correction Factor - Steel: 1.0
• Correction Factor - Stainless Steel: 0.7
• Correction Factor - Brass: 0.5
• Correction Factor - Aluminium: 0.4
• Correction Factor - Copper: 0.3
• ระดับการป้องกัน: IP67 เมื่อต่อคอนเน็กเตอร์และขันให้ถูกต้อง
• อุณหภูมิใช้งาน: -25 ถึง +70 °C
• วัสดุตัวเรือน: Brass, White Bronze Coated
• วัสดุหน้าเซนเซอร์: PBT
• น้ำหนัก: 52.9 g
• ไฟแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง รอบตัวเรือนทุก 90°
• การเชื่อมต่อ: M8 Connector
• หน้าสัมผัสคอนเน็กเตอร์: Gold-Plated Contacts

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะบนสายพานลำเลียง
• ตรวจสอบการมีอยู่หรือไม่มีอยู่ของชิ้นส่วนโลหะในเครื่องจักร
• ระบบตรวจจับตำแหน่งกลไกที่มีชิ้นส่วนโลหะ
• ระบบควบคุมเครื่องจักรอัตโนมัติและสายการผลิต
• ระบบนับจำนวนชิ้นงานโลหะ
• ระบบตรวจจับตำแหน่งเฟืองและชิ้นส่วนเครื่องจักรที่เคลื่อนที่
• ระบบตรวจสอบตำแหน่งอุปกรณ์จับยึดชิ้นงาน
• ใช้งานร่วมกับ PLC และระบบควบคุมที่รองรับสัญญาณ Digital Input แบบ PNP

ข้อควรทราบ

• IGS211 เป็นเซนเซอร์ตรวจจับโลหะแบบ Inductive ไม่เหมาะสำหรับตรวจจับวัสดุอโลหะ เช่น พลาสติก ไม้ หรือแก้วโดยตรง
• ระยะตรวจจับพิกัด 12 มม. อ้างอิงวัตถุทดสอบมาตรฐาน โดยผู้ผลิตกำหนดระยะทำงาน 0-9.7 มม.
• ระยะตรวจจับเปลี่ยนแปลงตามชนิดโลหะ ต้องพิจารณา Correction Factor ก่อนกำหนดระยะติดตั้ง
• เอาต์พุตเป็น PNP Normally Open (NO) ไม่ใช่ NPN หรือ Normally Closed (NC)
• ต้องใช้แหล่งจ่ายไฟ DC 10-36 V และไม่ต่อโหลดเกิน 100 mA
• รุ่นนี้ใช้คอนเน็กเตอร์ M8 ไม่ใช่ M12
• IGS211 ต้องติดตั้งแบบ Non-Flush Mountable ไม่สามารถนำไปติดตั้งฝังเสมอผิวโลหะในลักษณะเดียวกับรุ่น IGS210 ได้
• ต้องเว้นระยะจากโลหะโดยรอบและเซนเซอร์ข้างเคียงตามข้อกำหนดการติดตั้งใน Datasheet
• ระดับการป้องกัน IP67 มีเงื่อนไขว่าคอนเน็กเตอร์ต้องเชื่อมต่อและขันแน่นอย่างถูกต้อง
• ควรตรวจสอบหมายเลขขาและผังการต่อสายจาก Datasheet ของ ifm รุ่น IGS211 ก่อนติดตั้งจริง
• IGS211 เป็นเซนเซอร์ตรวจจับโลหะทั่วไป ไม่ใช่อุปกรณ์นิรภัยสำหรับระบบ Machine Safety
