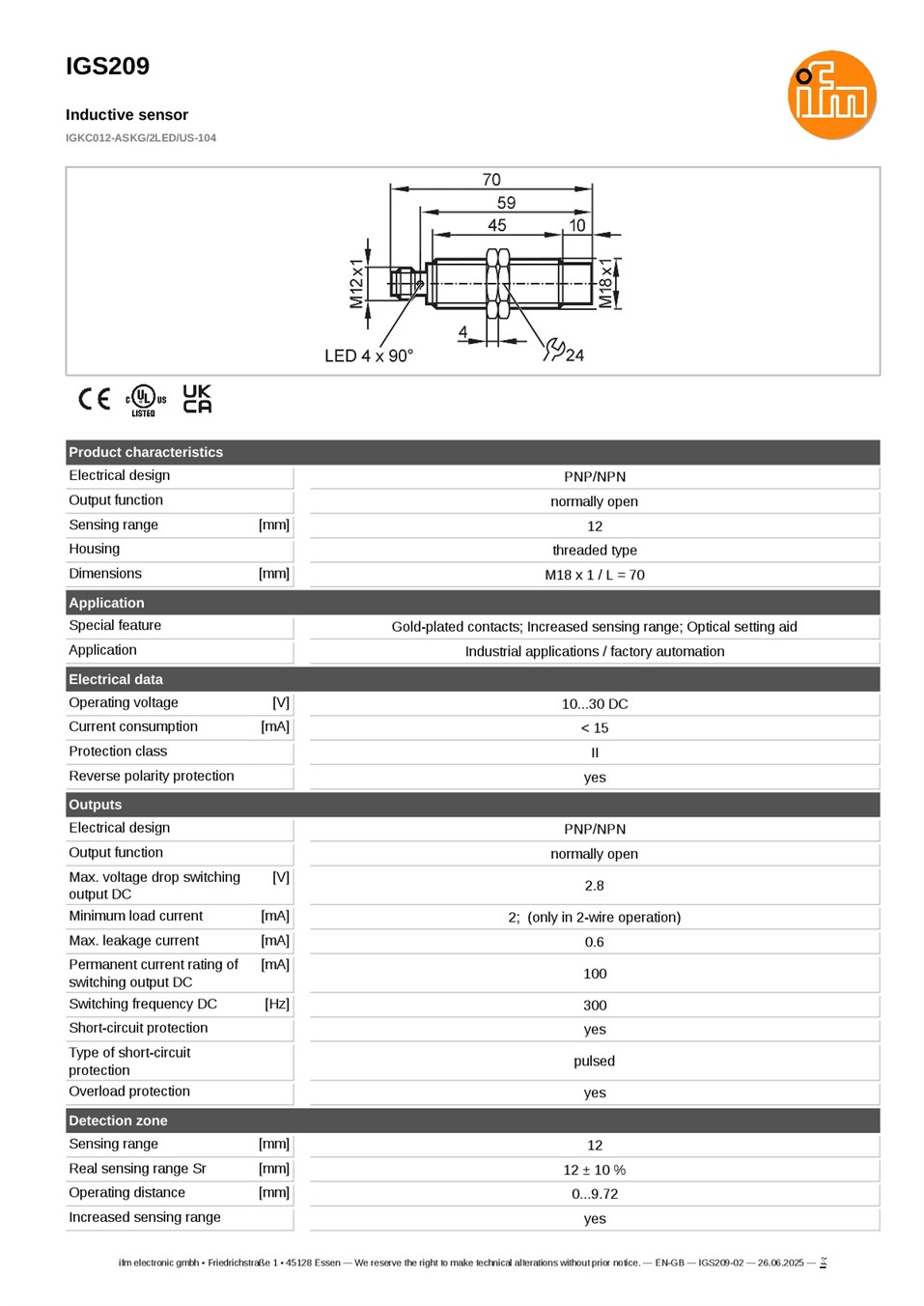

IGS209 \ Inductive sensor \ Range 12 mm \ PNP/NPN NO \ M18 \ Connector M12

รายละเอียด IGS209 ifm เซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ

ifm IGS209 รหัสประเภท IGKC012-ASKG/2LED/US-104 เป็นเซนเซอร์ตรวจจับโลหะแบบไม่สัมผัส ระยะตรวจจับ 12 mm รองรับการต่อแบบ 2 สายหรือ 3 สาย พร้อมไฟช่วยปรับตั้งตำแหน่งติดตั้ง ตัวเรือนเกลียว M18 สำหรับติดตั้งแบบ Non-flush

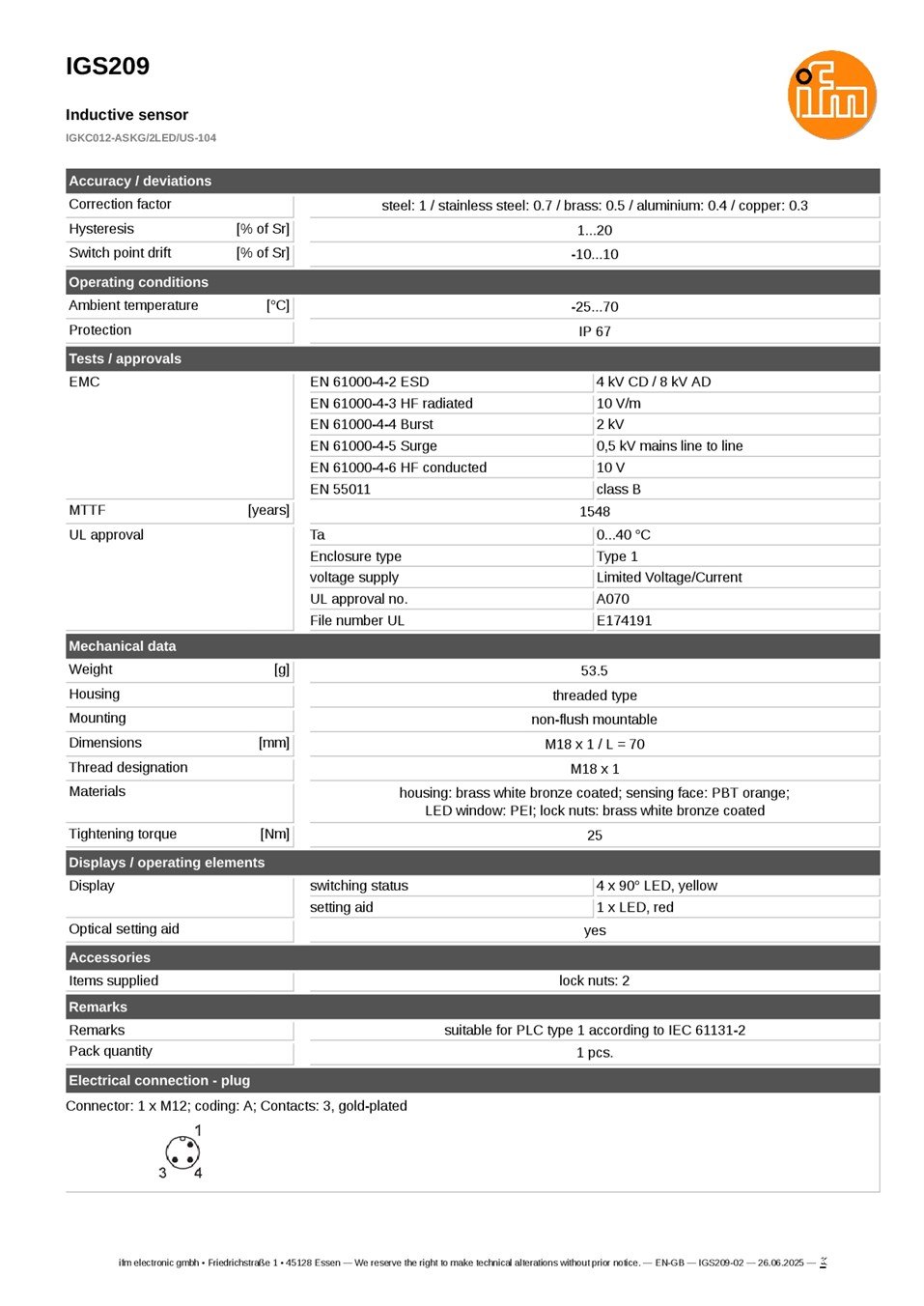

ข้อมูลจำเพาะ

• แบรนด์: ifm
• รุ่น: IGS209
• รหัสประเภท: IGKC012-ASKG/2LED/US-104
• หลักการตรวจจับ: Inductive
• ระยะตรวจจับ: 12 mm
• ระยะทำงาน: 0–9.72 mm
• การติดตั้ง: Non-flush
• เอาต์พุต: Normally Open (NO), แบบ 3 สาย DC PNP หรือแบบ 2 สาย DC PNP/NPN
• แรงดันไฟเลี้ยง: 10–30 V DC
• กระแสไฟที่ใช้: น้อยกว่า 15 mA
• กระแสโหลดต่อเนื่องสูงสุด: 100 mA
• กระแสโหลดขั้นต่ำ: 2 mA เฉพาะการต่อแบบ 2 สาย
• กระแสรั่วสูงสุด: 0.6 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.8 V DC
• ความถี่สวิตชิ่ง: 300 Hz
• ขนาดตัวเรือน: เกลียว M18 x 1 ความยาว 70 mm
• วัสดุตัวเรือน: ทองเหลืองเคลือบไวต์บรอนซ์
• วัสดุหน้าตรวจจับ: PBT สีส้ม
• การเชื่อมต่อ: คอนเน็กเตอร์ M12 แบบ A-coded 3 ขา หน้าสัมผัสชุบทอง
• แสดงสถานะสวิตช์: LED สีเหลือง 4 ดวง จัดวางทุก 90°
• ไฟช่วยปรับตั้ง: LED สีแดง 1 ดวง
• ระดับการป้องกัน: IP67
• อุณหภูมิแวดล้อมขณะใช้งาน: -25 ถึง 70°C
• ระบบป้องกัน: ต่อขั้วกลับ ลัดวงจรแบบพัลส์ และโหลดเกิน

การใช้งาน

ใช้ตรวจจับตำแหน่งหรือการมีอยู่ของชิ้นงานโลหะในเครื่องจักรและระบบอัตโนมัติ เลือกการต่อวงจรให้เหมาะกับอินพุตควบคุม โดยการต่อแบบ 2 สายต้องมีกระแสโหลดอย่างน้อย 2 mA รองรับอินพุต PLC Type 1 ตาม IEC 61131-2
