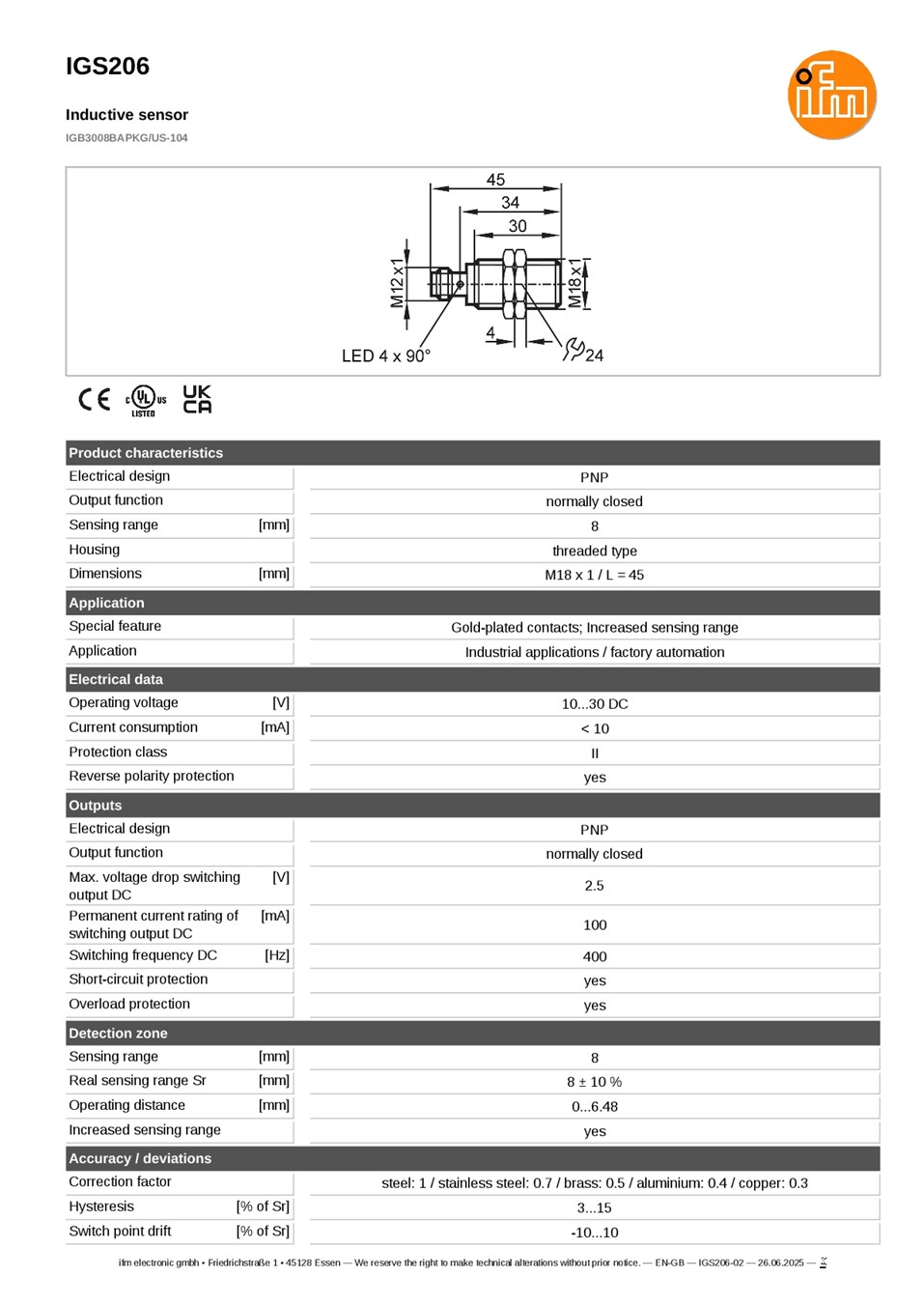

IGS206 \ Inductive sensor \ Range 8 mm \ PNP NC \ M18 \ Connector M12

รายละเอียดสินค้า ifm IGS206 Inductive Sensor

ifm IGS206 (IGB3008BAPKG/US-104) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ในกลุ่ม efector 100 สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส เหมาะสำหรับระบบอัตโนมัติในโรงงานอุตสาหกรรม การตรวจจับตำแหน่งชิ้นงาน และการตรวจสอบการเคลื่อนที่ของชิ้นส่วนเครื่องจักร

เซนเซอร์มีระยะตรวจจับพิกัด 8 มม. และระยะทำงาน 0-6.48 มม. ใช้เอาต์พุตแบบ PNP Normally Closed (NC) รองรับแรงดันไฟฟ้า 10-30 VDC และความถี่ในการสวิตช์สูงสุด 400 Hz ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 45 มม. สามารถติดตั้งแบบ Flush Mountable ได้

รุ่น IGS206 มาพร้อมคอนเน็กเตอร์ M12 A-coded และหน้าสัมผัสเคลือบทอง (Gold-Plated Contacts) มีไฟ LED สีเหลือง 4 จุดแสดงสถานะการสวิตช์ ตัวเรือนทองเหลืองเคลือบ White Bronze พร้อมหน้าเซนเซอร์ PBT สีส้ม มีระดับการป้องกัน IP67 เหมาะสำหรับการใช้งานในสภาพแวดล้อมอุตสาหกรรม

คุณสมบัติเด่น

• Inductive Proximity Sensor สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับพิกัด (Sensing Range) 8 มม.
• ระยะทำงาน (Operating Distance) 0-6.48 มม.
• เทคโนโลยี Increased Sensing Range เพิ่มระยะตรวจจับ
• เอาต์พุตแบบ PNP Normally Closed (NC)
• รองรับแรงดันไฟฟ้า 10-30 VDC
• ความถี่ในการสวิตช์ 400 Hz
• รองรับกระแสโหลดเอาต์พุตสูงสุด 100 mA
• ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 45 มม.
• รองรับการติดตั้งแบบ Flush Mountable
• ตัวเรือนทองเหลืองเคลือบ White Bronze ทนทานสำหรับงานอุตสาหกรรม
• หน้าเซนเซอร์ผลิตจากวัสดุ PBT สีส้ม
• คอนเน็กเตอร์ M12 A-coded พร้อมหน้าสัมผัสเคลือบทอง
• ไฟ LED สีเหลือง 4 จุดแสดงสถานะการสวิตช์
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• ระดับการป้องกัน IP67
• รองรับอุณหภูมิใช้งาน -25 ถึง +70 °C

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: IGS206
• รหัสผลิตภัณฑ์: IGB3008BAPKG/US-104
• กลุ่มผลิตภัณฑ์: efector 100
• ประเภทสินค้า: Inductive Proximity Sensor
• หลักการตรวจจับ: Inductive
• วัตถุที่ตรวจจับ: โลหะ
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M18 x 1
• ความยาวตัวเรือน: 45 mm
• รูปแบบการติดตั้ง: Flush Mountable
• ระยะตรวจจับพิกัด (Sensing Range): 8 mm
• ระยะตรวจจับจริง (Real Sensing Range Sr): 8 mm ±10%
• ระยะทำงาน (Operating Distance): 0-6.48 mm
• ระยะตรวจจับเพิ่มขึ้น: Increased Sensing Range
• แรงดันไฟฟ้าทำงาน: 10-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• Protection Class: II
• ระบบเอาต์พุต: DC PNP
• ฟังก์ชันเอาต์พุต: Normally Closed (NC)
• กระแสโหลดเอาต์พุตสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 VDC
• ความถี่ในการสวิตช์: 400 Hz
• ระบบป้องกันการลัดวงจร: มี
• ระบบป้องกันโหลดเกิน: มี
• ระบบป้องกันการต่อขั้วกลับ: มี
• Hysteresis: 3-15% ของ Sr
• Switch-Point Drift: -10 ถึง +10% ของ Sr
• Correction Factor - Steel: 1.0
• Correction Factor - Stainless Steel: 0.7
• Correction Factor - Brass: 0.5
• Correction Factor - Aluminium: 0.4
• Correction Factor - Copper: 0.3

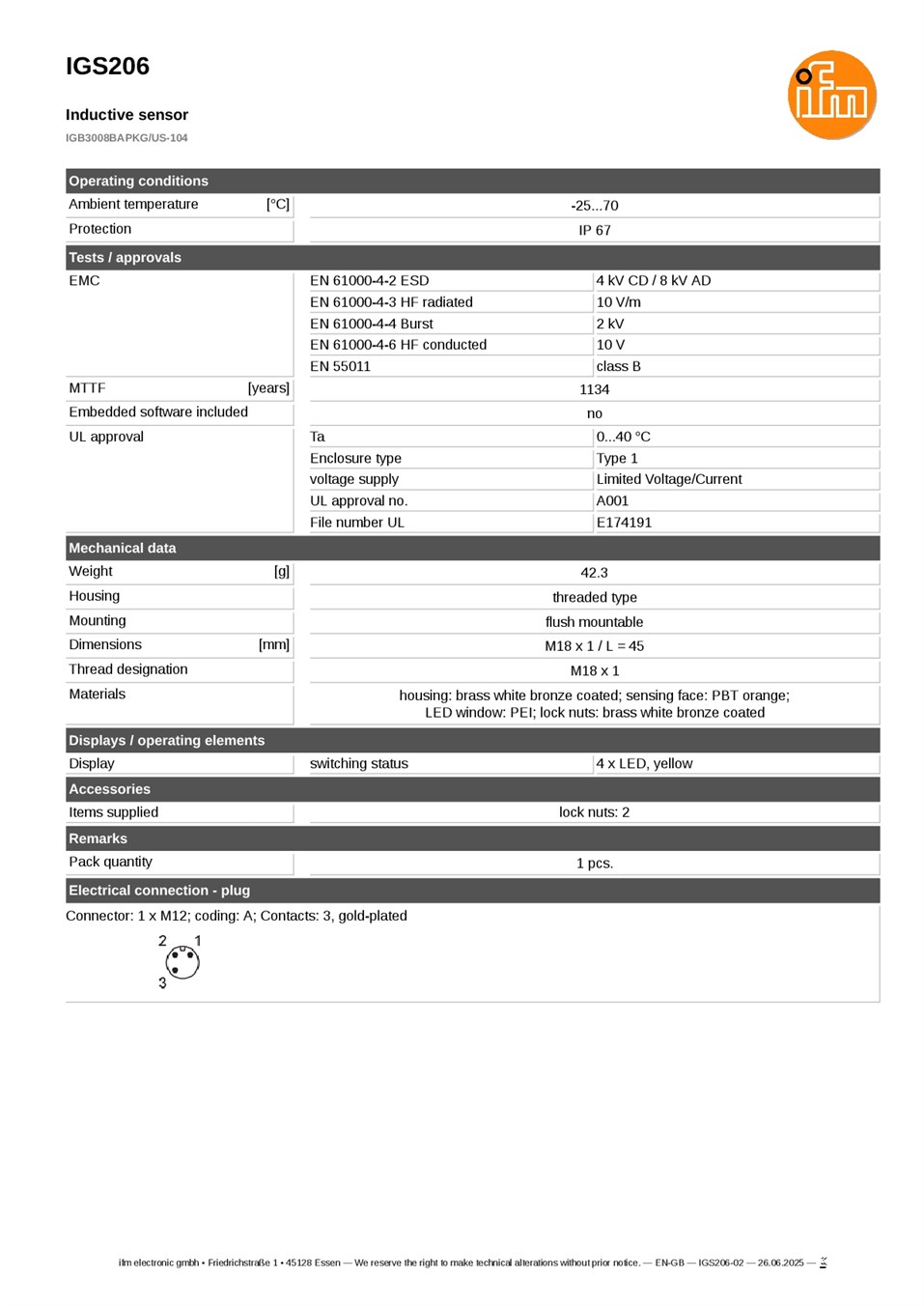

• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง +70 °C
• วัสดุตัวเรือน: Brass, White Bronze Coated
• วัสดุหน้าเซนเซอร์: PBT สีส้ม
• วัสดุหน้าต่าง LED: PEI
• วัสดุนอตยึด: Brass, White Bronze Coated
• น้ำหนัก: 42.3 g
• ไฟแสดงสถานะ: LED สีเหลือง 4 จุด
• การเชื่อมต่อ: M12 Connector
• Connector Coding: A-coded
• หน้าสัมผัสคอนเน็กเตอร์: Gold-Plated Contacts
• ผังการต่อสาย: Pin 1 = L+, Pin 2 = Switching Output, Pin 3 = L-
• MTTF: 1134 ปี ตามข้อมูลคำนวณของผู้ผลิต
• UL File Number: E174191
• มาตรฐาน EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 และ EN 55011 Class B

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะบนสายพานลำเลียง
• ตรวจสอบการมีอยู่หรือไม่มีอยู่ของชิ้นส่วนโลหะในเครื่องจักร
• ตรวจจับตำแหน่งกลไกและอุปกรณ์จับยึดชิ้นงาน
• ระบบควบคุมเครื่องจักรอัตโนมัติและสายการผลิต
• ระบบนับจำนวนชิ้นงานโลหะ
• ระบบตรวจจับตำแหน่งเฟืองหรือชิ้นส่วนเครื่องจักรที่เคลื่อนที่
• ระบบตรวจสอบตำแหน่งอุปกรณ์ในกระบวนการประกอบชิ้นส่วน
• ใช้งานร่วมกับ PLC ที่รองรับ Digital Input แบบ PNP
• ระบบควบคุมที่ต้องการสัญญาณแบบ Normally Closed (NC)

ข้อควรทราบ

• IGS206 เป็น Inductive Sensor สำหรับตรวจจับโลหะ ไม่สามารถตรวจจับวัสดุอโลหะ เช่น พลาสติก ไม้ หรือแก้วได้โดยตรง
• ระยะตรวจจับพิกัด 8 มม. อ้างอิงวัตถุทดสอบมาตรฐาน ส่วนระยะทำงานที่ผู้ผลิตกำหนดคือ 0-6.48 มม.
• ระยะตรวจจับโลหะแต่ละชนิดแตกต่างกันตาม Correction Factor
• รุ่นนี้เป็นเอาต์พุต PNP Normally Closed (NC) ไม่ใช่ PNP Normally Open (NO) จึงต้องตรวจสอบตรรกะสัญญาณก่อนนำไปใช้กับ PLC
• ต้องใช้แหล่งจ่ายไฟ DC 10-30 V และไม่ต่อโหลดเกิน 100 mA
• รุ่นนี้ใช้คอนเน็กเตอร์ M12 A-coded โดยเอาต์พุตอยู่ที่ Pin 2 ไม่ใช่ Pin 4 ตามผังการต่อสายของรุ่น IGS206
• สามารถติดตั้งแบบ Flush Mountable ได้ แต่ต้องปฏิบัติตามข้อกำหนดการเว้นระยะของผู้ผลิต
• ระดับการป้องกัน IP67 ต้องต่อคอนเน็กเตอร์อย่างถูกต้องเพื่อรักษาระดับการป้องกัน
• ช่วงอุณหภูมิใช้งานทั่วไปคือ -25 ถึง +70 °C แต่เงื่อนไขการรับรอง UL ระบุอุณหภูมิ 0 ถึง +40 °C
• IGS206 เป็นเซนเซอร์ตรวจจับตำแหน่งทั่วไป ไม่ใช่เซนเซอร์นิรภัยสำหรับระบบ Machine Safety
• ควรตรวจสอบ Datasheet และผังการต่อสายของ ifm IGS206 ก่อนติดตั้งจริง
