IGS204 \ Inductive sensor \ Range 8 mm \ PNP NO \ M18 \ Connector M12

รายละเอียด IGS204 Inductive Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 8 มม. PNP NO พร้อมขั้วต่อ M12

ifm IGS204 (IGB3008BBPKG/US-104) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ระยะตรวจจับ 8 มม. เอาต์พุต PNP Normally Open (NO) แบบ DC 3 สาย รองรับแรงดันไฟฟ้า 10–30VDC ตัวเรือนทองเหลืองเคลือบ White Bronze เกลียว M18 พร้อมขั้วต่อ M12 หน้าสัมผัสชุบทอง มีคุณสมบัติ Increased Sensing Range เหมาะสำหรับตรวจจับตำแหน่งชิ้นงานโลหะในเครื่องจักรอุตสาหกรรม ระบบสายพานลำเลียง และระบบควบคุมอัตโนมัติในโรงงาน

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ระยะตรวจจับ 8 มม.
• เอาต์พุต PNP Normally Open (NO) แบบ DC 3 สาย
• มีระยะตรวจจับเพิ่มขึ้น (Increased Sensing Range)
• ตัวเรือนทองเหลืองเคลือบ White Bronze เกลียว M18 x 1
• ความยาวตัวเรือน 45 มม. ช่วยประหยัดพื้นที่ติดตั้ง
• ติดตั้งแบบ Flush Mounting ได้
• รองรับแรงดันไฟฟ้า 10–30VDC
• ขั้วต่อ M12 A-coded พร้อมหน้าสัมผัสชุบทอง
• ความถี่การสวิตช์ 400Hz
• รองรับกระแสโหลดเอาต์พุตสูงสุด 100mA
• หน้าตรวจจับผลิตจากวัสดุ PBT สีส้ม
• มีไฟ LED สีเหลือง 4 ตำแหน่งแสดงสถานะการสวิตช์
• รองรับอุณหภูมิใช้งาน -25 ถึง 70°C
• ระดับการป้องกัน IP67
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

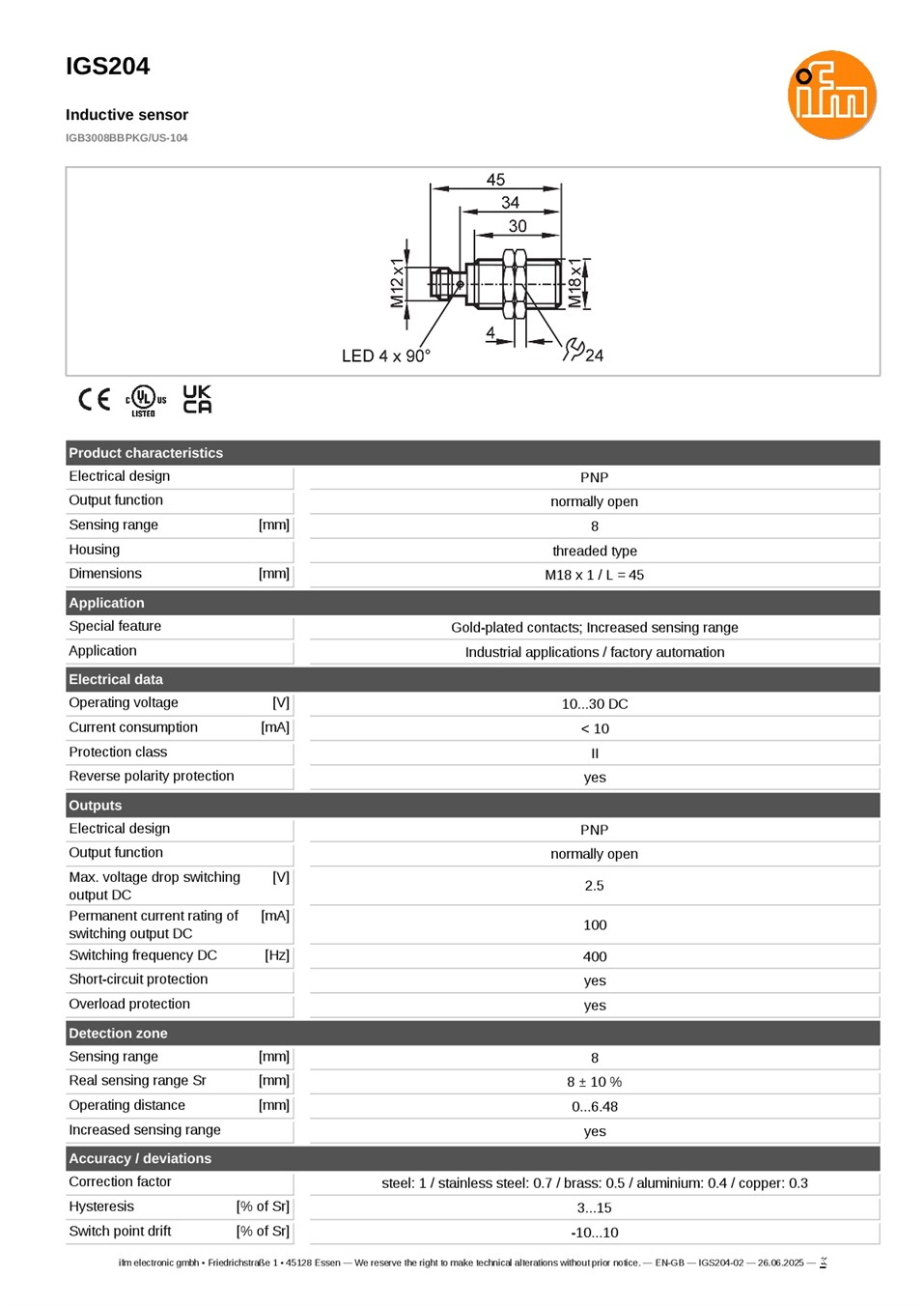

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGS204
• รหัสผลิตภัณฑ์: IGB3008BBPKG/US-104
• ประเภท: Inductive Proximity Sensor
• ระยะตรวจจับ (Sensing Range): 8 มม.
• ระยะตรวจจับจริง (Real Sensing Range): 8 ±10%
• ระยะใช้งาน (Operating Distance): 0–6.48 มม.
• เอาต์พุต: PNP Normally Open (NO)
• รูปแบบการเชื่อมต่อทางไฟฟ้า: DC 3-Wire
• แรงดันไฟฟ้า: 10–30VDC
• กระแสที่ใช้: น้อยกว่า 10mA
• กระแสโหลดเอาต์พุตสูงสุด: 100mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5V
• ความถี่การสวิตช์: 400Hz
• ระยะตรวจจับเพิ่มขึ้น: Yes (Increased Sensing Range)
• ขนาดตัวเรือน: M18 x 1 / ยาว 45 มม.
• การติดตั้ง: Flush Mountable
• วัสดุตัวเรือน: Brass เคลือบ White Bronze
• วัสดุหน้าตรวจจับ: PBT สีส้ม
• วัสดุหน้าต่าง LED: PEI
• วัสดุนอตล็อก: Brass เคลือบ White Bronze
• การเชื่อมต่อ: M12 Connector, A-coded, หน้าสัมผัสชุบทอง

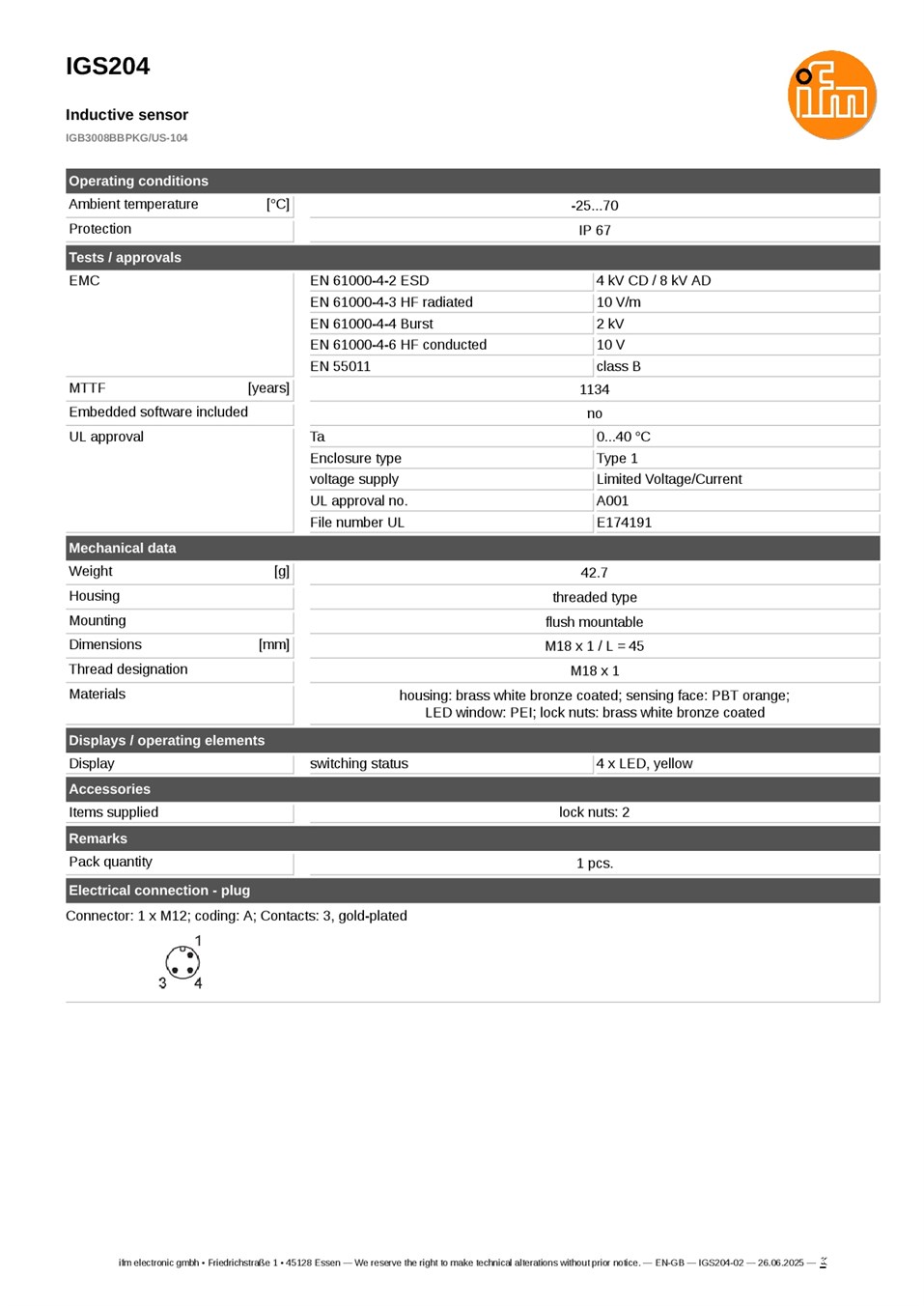

• อุณหภูมิใช้งาน: -25 ถึง 70°C
• ระดับการป้องกัน: IP67
• Correction Factor สำหรับ Steel: 1
• Correction Factor สำหรับ Stainless Steel: 0.7
• Correction Factor สำหรับ Brass: 0.5
• Correction Factor สำหรับ Aluminium: 0.4
• Correction Factor สำหรับ Copper: 0.3
• Hysteresis: 3–15% ของระยะตรวจจับจริง
• Switch-Point Drift: -10 ถึง +10% ของระยะตรวจจับจริง
• ระดับการป้องกันทางไฟฟ้า: Protection Class II
• น้ำหนัก: ประมาณ 42.7 กรัม
• การแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง (4 x 90°)
• มาตรฐาน EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 และ EN 55011
• การรับรอง: CE, cULus Listed, UKCA
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในเครื่องจักรอุตสาหกรรม
• ตรวจสอบการมีอยู่ของชิ้นส่วนโลหะบนสายพานลำเลียง
• ระบบเครื่องจักรผลิตและประกอบชิ้นส่วนอัตโนมัติ
• ตรวจจับตำแหน่งกลไกโลหะในเครื่องจักร
• งานตรวจจับวัตถุโลหะที่ต้องการติดตั้งเซนเซอร์แบบ Flush Mounting
• ระบบควบคุมอัตโนมัติในโรงงานอุตสาหกรรม
• งาน Factory Automation ที่ต้องการเซนเซอร์ PNP NO พร้อมขั้วต่อ M12

ข้อควรทราบ

IGS204 เป็นเซนเซอร์ PNP Normally Open (NO) แบบ DC 3 สาย ไม่ใช่เซนเซอร์ NPN และไม่รองรับ IO-Link รุ่นนี้ใช้ขั้วต่อ M12 ไม่ใช่สายเชื่อมต่อแบบติดตั้งถาวร ควรตรวจสอบแผนผังการต่อขั้วและความเข้ากันได้กับอินพุต PLC ก่อนติดตั้ง

สามารถติดตั้งแบบ Flush Mounting ได้ โดยระยะตรวจจับพิกัด 8 มม. เป็นค่าที่อ้างอิงจากเหล็ก และมีระยะใช้งานที่รับประกัน 0–6.48 มม. สำหรับโลหะชนิดอื่น ระยะตรวจจับอาจลดลงตาม Correction Factor เช่น สเตนเลส 0.7 อะลูมิเนียม 0.4 และทองแดง 0.3

ตัวเรือนผลิตจากทองเหลืองเคลือบ White Bronze และหน้าตรวจจับเป็น PBT ไม่ใช่เซนเซอร์ชนิด Full-Metal ระดับการป้องกันของรุ่นนี้คือ IP67 ไม่ใช่ IP69K จึงควรหลีกเลี่ยงการใช้งานที่มีการฉีดล้างแรงดันสูงโดยไม่มีการตรวจสอบความเหมาะสมของอุปกรณ์ก่อน
