IGM201 \ Inductive sensor \ Range 12 mm \ PNP/NPN NO \ M18 \ Connector M12

รายละเอียด IGM201 Inductive Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 12 มม. PNP/NPN NO สำหรับเครื่องจักรเคลื่อนที่

ifm IGM201 (IGKC012-ASKG/M/US-104-DRS) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ระยะตรวจจับ 12 มม. รองรับการเชื่อมต่อแบบ DC 3 สาย PNP หรือ DC 2 สาย PNP/NPN โดยทำงานแบบ Normally Open (NO) ตัวเรือนโลหะเกลียว M18 พร้อมขั้วต่อ M12 เหมาะสำหรับงานเครื่องจักรเคลื่อนที่ (Mobile Machinery) และระบบอัตโนมัติที่ต้องการเซนเซอร์ทนแรงกระแทก แรงสั่นสะเทือน และสภาพแวดล้อมการทำงานที่รุนแรง

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะแบบไม่สัมผัส ระยะตรวจจับ 12 มม.
• รองรับการเชื่อมต่อ DC 3 สาย PNP หรือ DC 2 สาย PNP/NPN
• ฟังก์ชันเอาต์พุต Normally Open (NO)
• มีระยะตรวจจับเพิ่มขึ้น (Increased Sensing Range)
• ตัวเรือนเกลียว M18 x 1 ความยาว 70 มม.
• ติดตั้งแบบ Non-Flush Mounting
• รองรับแรงดันไฟฟ้า 10–36VDC
• ขั้วต่อ M12 สำหรับเชื่อมต่อกับระบบควบคุม
• ความถี่การสวิตช์ 200Hz
• รองรับกระแสโหลดเอาต์พุตสูงสุด 100mA
• รองรับอุณหภูมิใช้งาน -40 ถึง 85°C
• ระดับการป้องกัน IP67 และ IP69K
• ได้รับการรับรอง E1 Type Approval สำหรับงานยานยนต์
• ทนต่อแรงกระแทกและแรงสั่นสะเทือน เหมาะสำหรับเครื่องจักรเคลื่อนที่
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

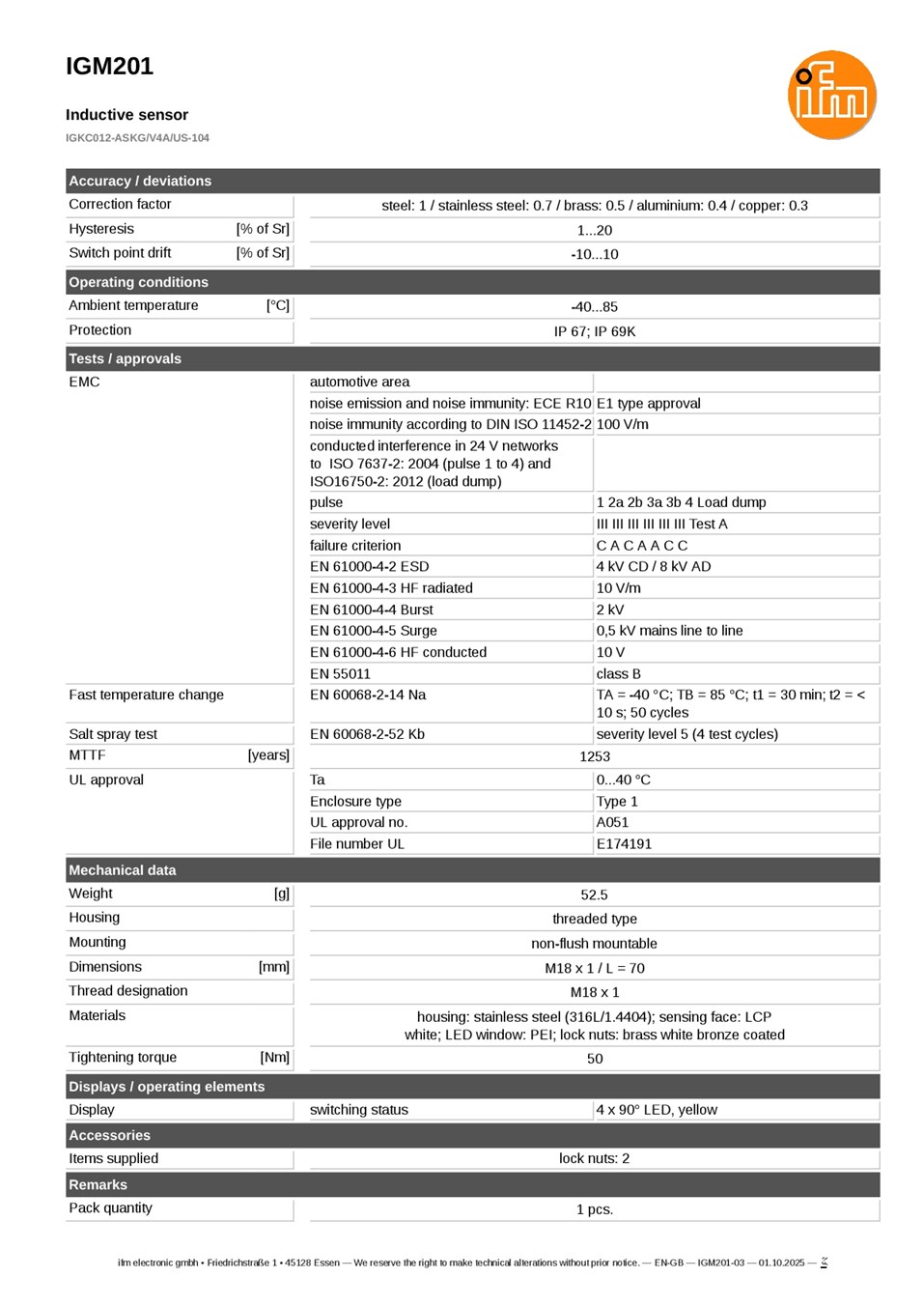

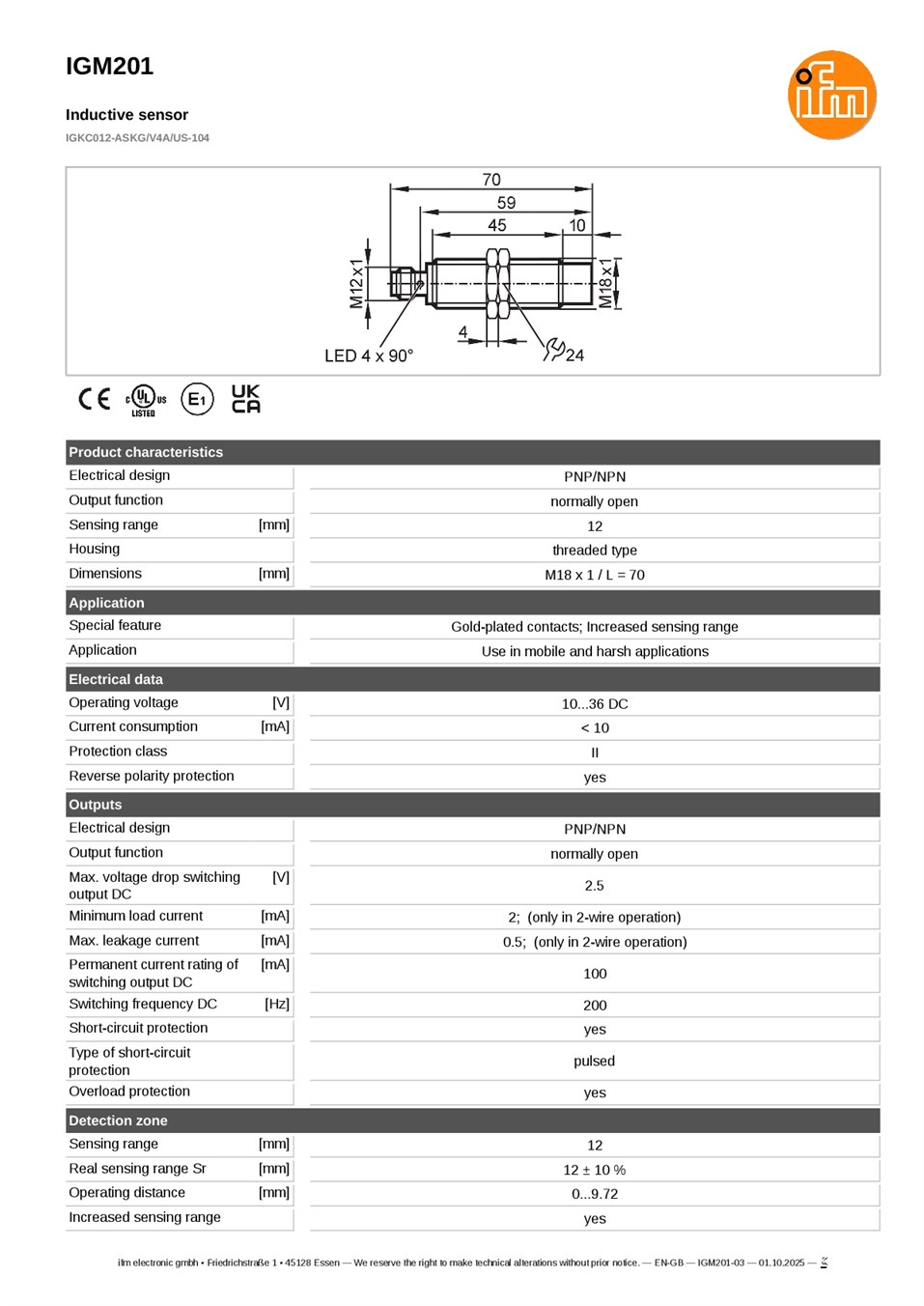

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGM201
• รหัสผลิตภัณฑ์ตาม SCMA: IGKC012-ASKG/M/US-104-DRS
• ประเภท: Inductive Proximity Sensor
• ระยะตรวจจับ (Sensing Range): 12 มม.
• ระยะตรวจจับจริง (Real Sensing Range): 12 ±10%
• ระยะใช้งาน (Operating Distance): 0–9.72 มม.
• รูปแบบการเชื่อมต่อ: DC 3-Wire PNP / DC 2-Wire PNP/NPN
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• แรงดันไฟฟ้า: 10–36VDC
• กระแสที่ใช้: น้อยกว่า 10mA สำหรับการต่อแบบ 3 สาย
• กระแสโหลดขั้นต่ำ: 2mA สำหรับการต่อแบบ 2 สาย
• กระแสรั่วไหลสูงสุด: 0.5mA สำหรับการต่อแบบ 2 สาย
• กระแสโหลดเอาต์พุตสูงสุด: 100mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5V
• ความถี่การสวิตช์: 200Hz
• ขนาดตัวเรือน: M18 x 1 / ยาว 70 มม.
• การติดตั้ง: Non-Flush Mountable
• การเชื่อมต่อ: ขั้วต่อ M12
• อุณหภูมิใช้งาน: -40 ถึง 85°C
• ระดับการป้องกัน: IP67, IP69K
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload
• การรับรอง: E1 Type Approval

การใช้งาน

• ตรวจจับตำแหน่งชิ้นส่วนโลหะในเครื่องจักรเคลื่อนที่ (Mobile Machinery)
• ระบบควบคุมเครื่องจักรกลการเกษตรและเครื่องจักรก่อสร้าง
• ตรวจสอบตำแหน่งกลไกและชิ้นส่วนโลหะในระบบยานยนต์
• ตรวจจับตำแหน่งชิ้นงานในเครื่องจักรอุตสาหกรรม
• ระบบอัตโนมัติที่มีแรงกระแทกและแรงสั่นสะเทือน
• งานตรวจจับโลหะที่ต้องการระยะตรวจจับ 12 มม. พร้อมขั้วต่อ M12

ข้อควรทราบ

IGM201 รองรับการเชื่อมต่อแบบ DC 3 สาย PNP และ DC 2 สาย PNP/NPN โดยทำงานแบบ Normally Open (NO) ไม่ใช่เอาต์พุตแบบ Normally Closed (NC) รุ่นนี้ต้องติดตั้งแบบ Non-Flush Mounting โดยเว้นระยะจากโลหะรอบหัวตรวจจับตามข้อกำหนดของผู้ผลิต ก่อนติดตั้งควรตรวจสอบแผนผังการต่อขั้ว M12 ให้ตรงกับระบบ PLC โดยเฉพาะการต่อแบบ 2 สายซึ่งต้องคำนึงถึงกระแสโหลดขั้นต่ำและกระแสรั่วไหล ระยะตรวจจับ 12 มม. เป็นค่าพิกัดสำหรับเหล็ก โดยโลหะชนิดอื่นอาจมีระยะตรวจจับลดลง
