IGC259 \ Inductive sensor \ Range 8 mm \ PNP NO \ M18 \ Connector M12

รายละเอียดสินค้า ifm IGC259 Inductive Sensor

ifm IGC259 (IGA3008BBPKG/AM/V4A/US-104) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ออกแบบสำหรับงานเครื่องจักรกลอุตสาหกรรม ระบบแปรรูปโลหะ และเครื่องจักรที่ต้องการความทนทานต่อสภาพแวดล้อมการทำงานที่รุนแรง

จุดเด่นของ IGC259 คือโครงสร้างแบบ Full-Metal Housing โดยตัวเรือนและหน้าเซนเซอร์ผลิตจากสเตนเลส 316L ช่วยเพิ่มความทนทานต่อแรงกระแทกและการสึกหรอ หน้าเซนเซอร์รองรับแรงดันได้สูงสุด 100 bar (10 MPa) ตามเงื่อนไขที่ผู้ผลิตกำหนด เหมาะสำหรับเครื่องจักรที่ใช้น้ำมันหล่อเย็นและสารหล่อลื่น

เซนเซอร์มีระยะตรวจจับพิกัด 8 มม. ระยะทำงาน 0-6.48 มม. ใช้เอาต์พุตแบบ PNP Normally Open (NO) รองรับแรงดันไฟฟ้า 10-30 VDC และความถี่ในการสวิตช์ 100 Hz ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 70 มม. สามารถติดตั้งแบบ Flush Mountable ได้ พร้อมระดับการป้องกัน IP65, IP66, IP67, IP68 และ IP69K

คุณสมบัติเด่น

• Inductive Proximity Sensor สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับพิกัด (Sensing Range) 8 มม.
• ระยะทำงาน (Operating Distance) 0-6.48 มม.
• เทคโนโลยี Increased Sensing Range ช่วยเพิ่มระยะการตรวจจับ
• เอาต์พุตแบบ PNP Normally Open (NO)
• ระบบไฟฟ้า DC แบบ 3 สาย
• รองรับแรงดันไฟฟ้า 10-30 VDC
• ความถี่ในการสวิตช์ 100 Hz
• กระแสโหลดเอาต์พุตสูงสุด 100 mA
• ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 70 มม.
• รองรับการติดตั้งแบบ Flush Mountable
• โครงสร้าง Full-Metal Housing เพิ่มความแข็งแรงสำหรับงานอุตสาหกรรมหนัก
• ตัวเรือนผลิตจาก Stainless Steel 316L
• หน้าเซนเซอร์ผลิตจาก Stainless Steel 316L
• หน้าเซนเซอร์รองรับแรงดันสูงสุด 100 bar (10 MPa)
• คอนเน็กเตอร์ M12 A-coded แบบ 3 Contacts พร้อมหน้าสัมผัสเคลือบทอง
• ไฟ LED สีเหลือง 4 ตำแหน่ง แสดงสถานะการสวิตช์
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• ระดับการป้องกัน IP65 / IP66 / IP67 / IP68 / IP69K
• รองรับอุณหภูมิใช้งาน -40 ถึง +85 °C
• เหมาะสำหรับงาน Machine Tools, Metalworking, Coolants และ Lubricants

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: IGC259
• รหัสผลิตภัณฑ์: IGA3008BBPKG/AM/V4A/US-104
• กลุ่มผลิตภัณฑ์: efector 100
• ประเภทสินค้า: Inductive Proximity Sensor
• หลักการตรวจจับ: Inductive
• วัตถุที่ตรวจจับ: โลหะ
• คุณสมบัติพิเศษ: Full-Metal Housing, Increased Sensing Range, Gold-Plated Contacts
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M18 x 1
• ความยาวตัวเรือน: 70 mm
• รูปแบบการติดตั้ง: Flush Mountable
• ระยะตรวจจับพิกัด (Sensing Range): 8 mm
• ระยะตรวจจับจริง (Real Sensing Range Sr): 8 mm ±10%
• ระยะทำงาน (Operating Distance): 0-6.48 mm
• ระยะตรวจจับเพิ่มขึ้น: Increased Sensing Range
• แรงดันไฟฟ้าทำงาน: 10-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• Protection Class: III
• ระบบเอาต์พุต: DC PNP
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• กระแสโหลดเอาต์พุตสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 VDC
• ความถี่ในการสวิตช์: 100 Hz
• ระบบป้องกันการลัดวงจร: มี
• ระบบป้องกันโหลดเกิน: มี
• ระบบป้องกันการต่อขั้วกลับ: มี
• Hysteresis: 3-15% ของ Sr
• Correction Factor - Steel: 1.0
• Correction Factor - Stainless Steel: 0.7
• Correction Factor - Brass: 0.6
• Correction Factor - Aluminium: 0.5
• Correction Factor - Copper: 0.2
• ระดับการป้องกัน: IP65 / IP66 / IP67 / IP68 / IP69K
• แรงดันสูงสุดที่หน้าเซนเซอร์: 100 bar (10 MPa)
• อุณหภูมิใช้งาน: -40 ถึง +85 °C
• ช่วงอุณหภูมิตามเงื่อนไข UL: -25 ถึง +70 °C
• วัสดุตัวเรือน: Stainless Steel 316L / 1.4404
• วัสดุหน้าเซนเซอร์: Stainless Steel 316L / 1.4404
• วัสดุหน้าต่าง LED: PEI
• วัสดุนอตยึด: Brass, White Bronze Coated
• แรงขันสูงสุด: 50 Nm
• น้ำหนัก: 55.4 g
• ไฟแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง รอบตัวเรือนทุก 90°
• การเชื่อมต่อ: M12 Connector
• Connector Coding: A-coded
• จำนวนหน้าสัมผัส: 3 Contacts
• หน้าสัมผัสคอนเน็กเตอร์: Gold-Plated Contacts
• รูปแบบการต่อวงจร: DC 3-Wire, PNP Normally Open
• MTTF: 1244 ปี ตามข้อมูลการคำนวณของผู้ผลิต
• ความทนทานต่อแรงกระแทกที่หน้าเซนเซอร์: 1 J
• มาตรฐานการทดสอบการสั่นสะเทือน: EN 60068-2-6, 20 g
• มาตรฐานการทดสอบแรงกระแทก: EN 60068-2-27, 100 g / 11 ms
• มาตรฐาน EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 และ EN 55011 Class B
• UL File Number: E174191

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะบนสายพานลำเลียง
• ตรวจสอบการมีอยู่หรือไม่มีอยู่ของชิ้นส่วนโลหะในเครื่องจักร
• ระบบตรวจจับตำแหน่งอุปกรณ์จับยึดชิ้นงาน
• เครื่องจักรกลโลหะ (Machine Tools)
• เครื่องจักร CNC และระบบแปรรูปโลหะ
• ระบบตรวจจับตำแหน่งในบริเวณที่มีน้ำมันหล่อเย็น
• ระบบตรวจจับชิ้นงานในเครื่องจักรที่ใช้สารหล่อลื่น
• ระบบตรวจจับตำแหน่งที่ต้องการหน้าเซนเซอร์โลหะเพื่อเพิ่มความทนทาน
• ระบบตรวจจับในบริเวณที่หน้าเซนเซอร์อาจสัมผัสแรงดันของของไหลตามพิกัดที่กำหนด
• ระบบควบคุมเครื่องจักรอัตโนมัติและสายการผลิต
• ใช้งานร่วมกับ PLC ที่รองรับ Digital Input แบบ PNP

ข้อควรทราบ

• IGC259 เป็น Inductive Sensor สำหรับตรวจจับโลหะ ไม่สามารถตรวจจับวัสดุอโลหะ เช่น พลาสติก ไม้ หรือแก้วได้โดยตรง
• ระยะตรวจจับพิกัด 8 มม. อ้างอิงวัตถุทดสอบมาตรฐาน โดยระยะทำงานที่ผู้ผลิตระบุคือ 0-6.48 มม.
• ระยะตรวจจับแตกต่างกันตามชนิด ขนาด และรูปร่างของโลหะ ต้องพิจารณา Correction Factor ก่อนติดตั้ง
• รุ่นนี้เป็น PNP Normally Open (NO) ไม่ใช่ NPN หรือ Normally Closed (NC)
• ความถี่ในการสวิตช์ของ IGC259 คือ 100 Hz ไม่ใช่ 400 Hz หรือ 2000 Hz ตามสเปกเซนเซอร์รุ่นอื่น
• รองรับการติดตั้งแบบ Flush Mountable แต่ต้องรักษาระยะห่างจากเซนเซอร์ข้างเคียงตามคู่มือผู้ผลิต
• รองรับแรงดันไฟฟ้า 10-30 VDC และกระแสโหลดเอาต์พุตสูงสุด 100 mA
• หน้าเซนเซอร์รองรับแรงดันสูงสุด 100 bar (10 MPa) ซึ่งเป็นพิกัดเฉพาะหน้าเซนเซอร์ ไม่ได้หมายความว่าชุดคอนเน็กเตอร์หรือตัวอุปกรณ์ทั้งหมดสามารถสัมผัสแรงดันระดับดังกล่าวได้
• แม้ตัวเรือนและหน้าเซนเซอร์เป็น Stainless Steel 316L แต่ต้องตรวจสอบความเข้ากันได้กับสารเคมีและสารหล่อเย็นที่ใช้จริง
• ระดับการป้องกัน IP65 / IP66 / IP67 / IP68 / IP69K ต้องใช้ร่วมกับคอนเน็กเตอร์และสายที่เหมาะสม พร้อมติดตั้งตามเงื่อนไขผู้ผลิต
• ช่วงอุณหภูมิใช้งานทั่วไปคือ -40 ถึง +85 °C ขณะที่เงื่อนไขการรับรอง UL ระบุ -25 ถึง +70 °C
• IGC259 เป็นเซนเซอร์ตรวจจับตำแหน่งทั่วไป ไม่ใช่อุปกรณ์นิรภัยสำหรับระบบ Machine Safety

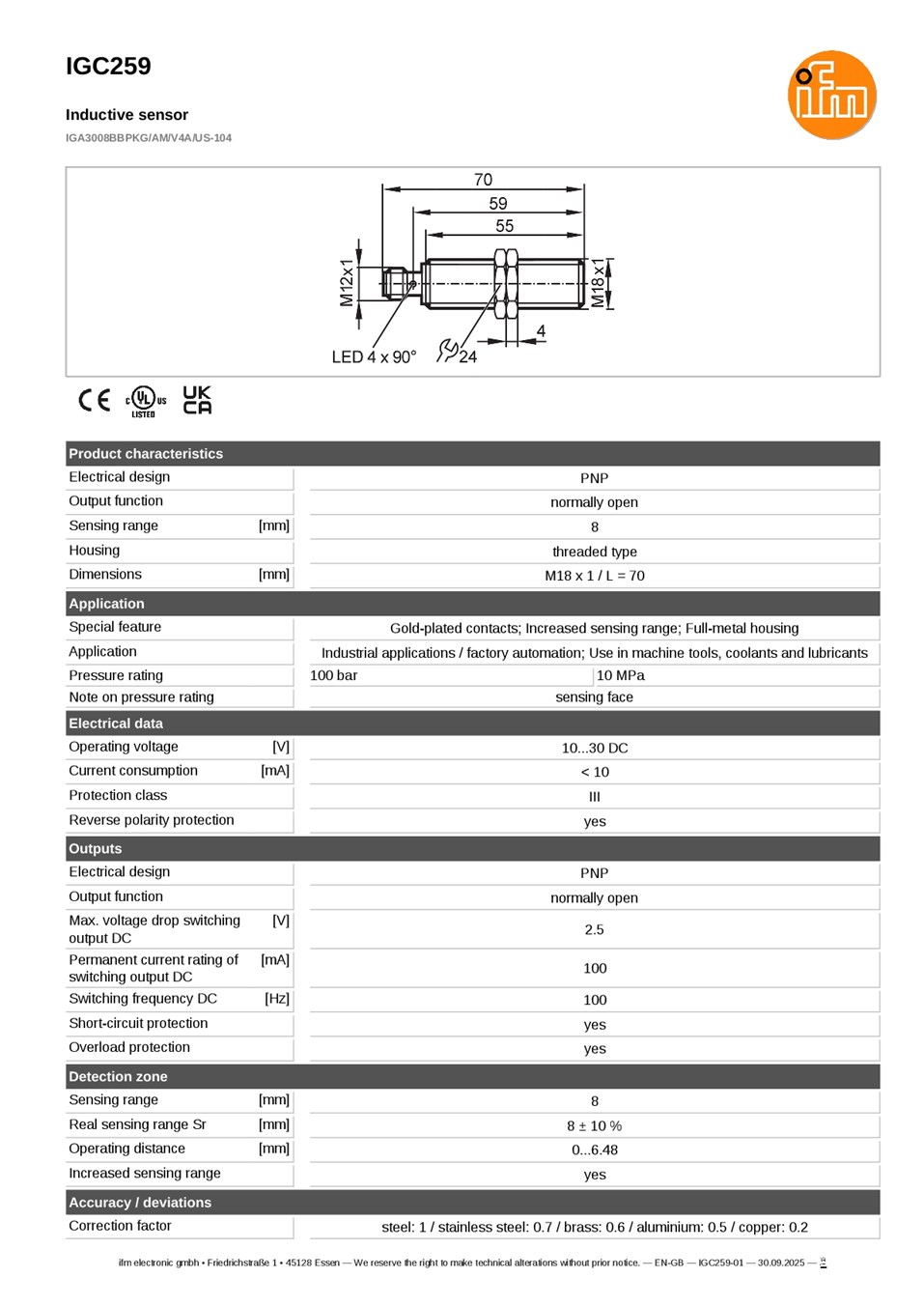

• ควรตรวจสอบ Datasheet และผังการต่อสายของ ifm IGC259 ก่อนติดตั้งจริง
