IGC252 \ Inductive sensor \ Range 5 mm \ NPN NO \ M18 \ Connector M12

รายละเอียด IGC252 Inductive Full-Metal Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 5 มม. NPN NO

ifm IGC252 (IGK3005-ANKG/AM/US-104) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ชนิด Full-Metal ระยะตรวจจับ 5 มม. เอาต์พุต NPN Normally Open (NO) ใช้ไฟฟ้ากระแสตรง 10–30VDC ตัวเรือนและหน้าตรวจจับผลิตจากสเตนเลส 316L พร้อมขั้วต่อ M12 หน้าสัมผัสชุบทอง ออกแบบสำหรับเครื่องมือกลและงานแปรรูปโลหะที่มีน้ำมันหล่อลื่นหรือน้ำยาหล่อเย็น เหมาะสำหรับระบบเครื่องจักรอัตโนมัติที่ต้องการเซนเซอร์แข็งแรงทนทาน

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ระยะตรวจจับ 5 มม.
• เอาต์พุต NPN Normally Open (NO)
• โครงสร้าง Full-Metal ตัวเรือนและหน้าตรวจจับเป็น Stainless Steel 316L
• เหมาะสำหรับเครื่องมือกลและงานแปรรูปโลหะ
• ออกแบบให้ทนต่อน้ำมันหล่อลื่นและน้ำยาหล่อเย็น
• ตัวเรือนเกลียว M18 x 1 ความยาว 70 มม.
• ติดตั้งแบบ Flush Mounting ได้
• รองรับแรงดันไฟฟ้า 10–30VDC
• ขั้วต่อ M12 พร้อมหน้าสัมผัสชุบทอง
• ความถี่การสวิตช์ 100Hz
• รองรับกระแสโหลดเอาต์พุตสูงสุด 100mA
• หน้าตรวจจับรองรับแรงดันสูงสุด 100 Bar ตามเงื่อนไขของผู้ผลิต
• ไฟ LED สีเหลือง 4 ตำแหน่งแสดงสถานะการสวิตช์
• รองรับอุณหภูมิใช้งาน -25 ถึง 70°C
• ระดับการป้องกัน IP67 และ IP68 สำหรับสภาพแวดล้อมที่มีน้ำยาหล่อเย็น
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

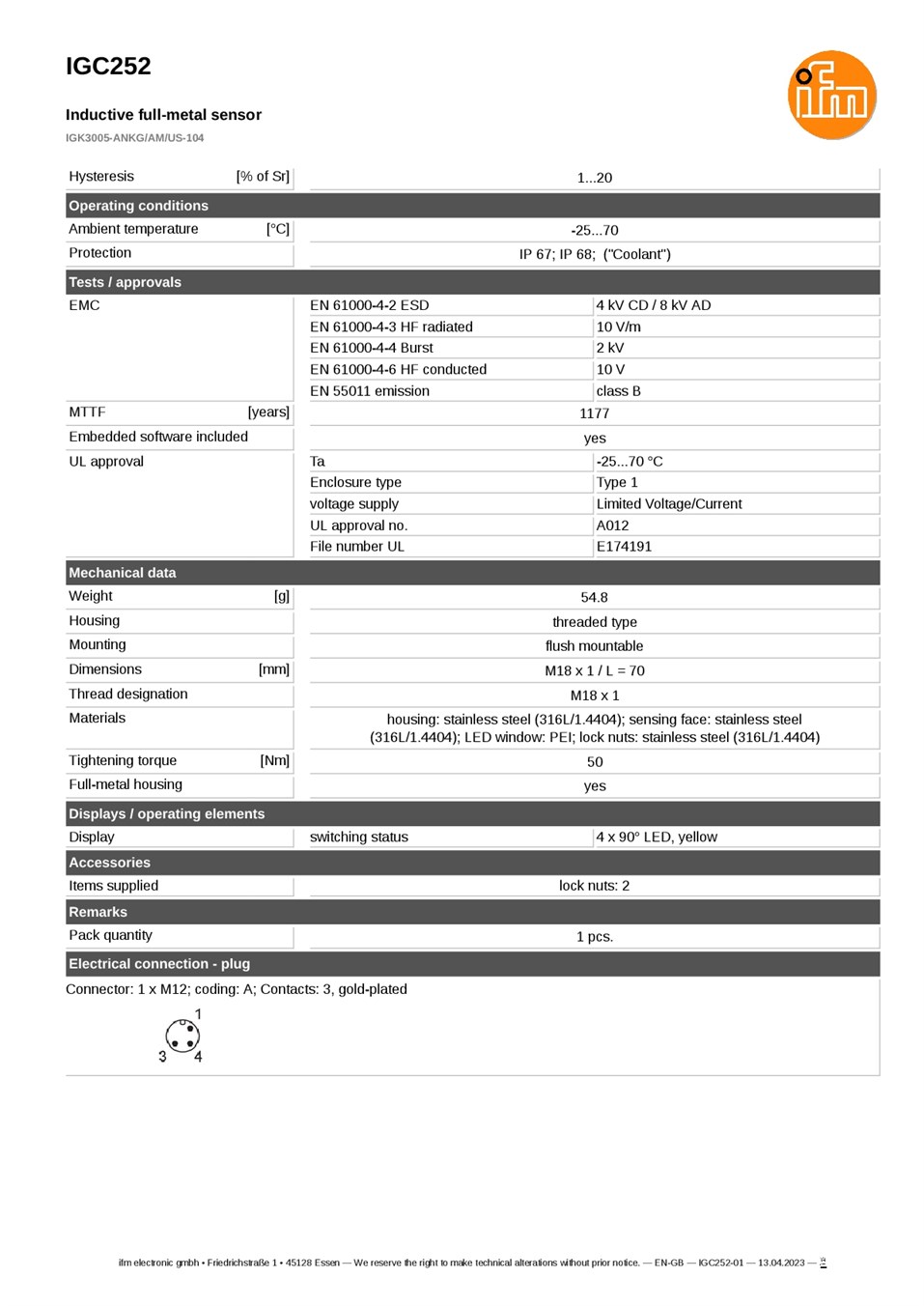

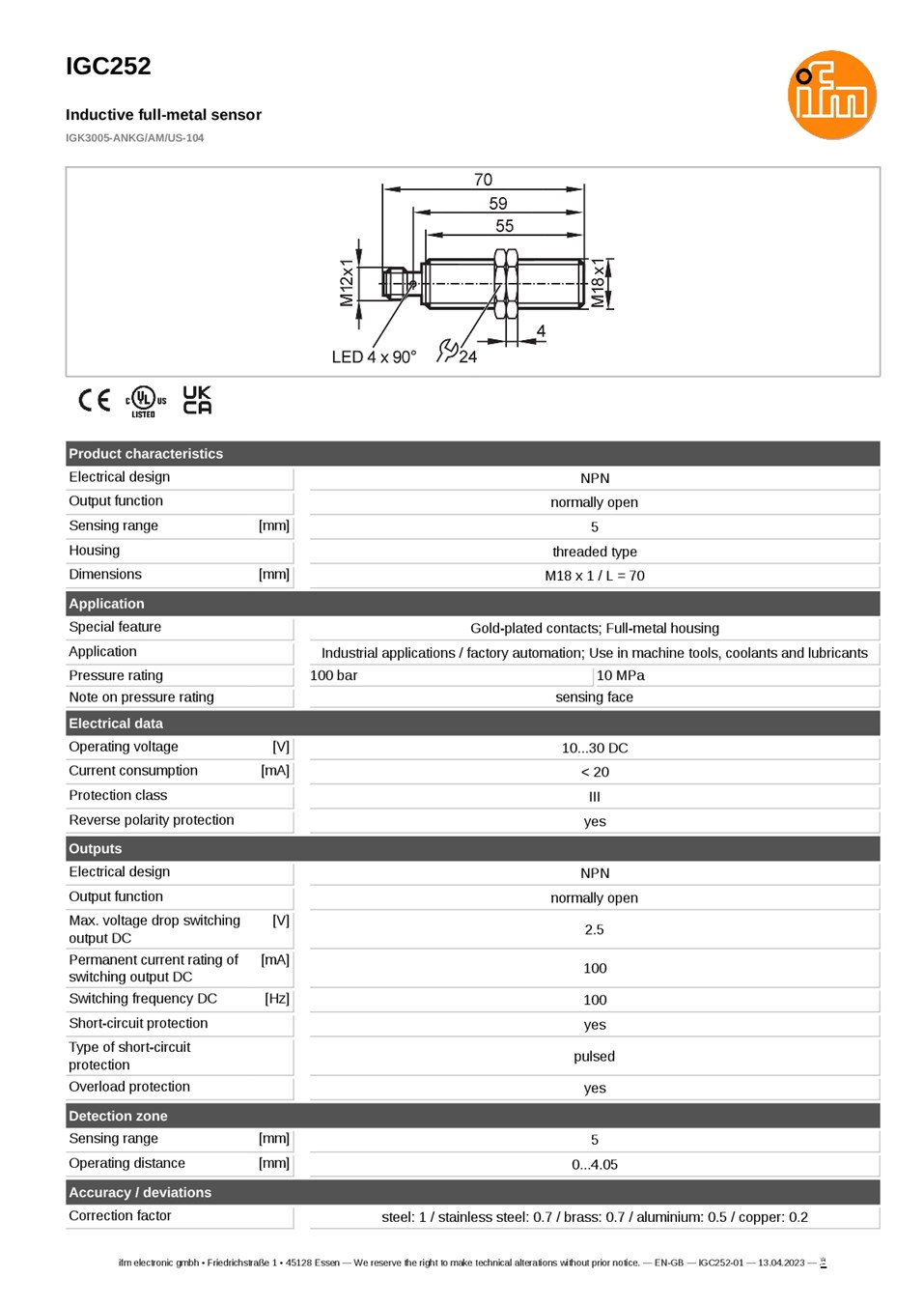

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGC252
• รหัสผลิตภัณฑ์: IGK3005-ANKG/AM/US-104
• ประเภท: Inductive Full-Metal Sensor
• ระยะตรวจจับ (Sensing Range): 5 มม.
• ระยะใช้งาน (Operating Distance): 0–4.05 มม.
• เอาต์พุต: NPN Normally Open (NO)
• แรงดันไฟฟ้า: 10–30VDC
• กระแสที่ใช้: น้อยกว่า 20mA
• กระแสโหลดเอาต์พุตสูงสุด: 100mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5V
• ความถี่การสวิตช์: 100Hz
• ขนาดตัวเรือน: M18 x 1 / ยาว 70 มม.
• การติดตั้ง: Flush Mountable
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุหน้าตรวจจับ: Stainless Steel 316L (1.4404)
• วัสดุหน้าต่าง LED: PEI
• วัสดุนอตล็อก: Stainless Steel 316L (1.4404)
• การเชื่อมต่อ: M12 Connector พร้อมหน้าสัมผัสชุบทอง
• ความทนแรงดันที่หน้าตรวจจับ: 100 Bar (10 MPa)
• อุณหภูมิใช้งาน: -25 ถึง 70°C
• ระดับการป้องกัน: IP67, IP68 (Coolant)
• Correction Factor: Steel 1, Stainless Steel 0.7, Brass 0.7, Aluminium 0.5, Copper 0.2
• Hysteresis: 1–20% ของระยะตรวจจับจริง
• แรงบิดขันติดตั้งสูงสุด: 50 Nm
• ระดับการป้องกันทางไฟฟ้า: Protection Class III
• น้ำหนัก: ประมาณ 54.8 กรัม
• การแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง (4 x 90°)
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในเครื่องจักรอุตสาหกรรม
• เครื่องมือกล CNC และเครื่องจักรแปรรูปโลหะ
• ตรวจจับชิ้นส่วนโลหะในเครื่องจักรที่ใช้น้ำมันหล่อลื่น
• ระบบเครื่องจักรที่มีน้ำยาหล่อเย็นในกระบวนการผลิต
• ระบบตรวจจับตำแหน่งชิ้นงานบนสายพานลำเลียง
• งานที่ต้องการเซนเซอร์ Full-Metal พร้อมหน้าตรวจจับโลหะเพื่อเพิ่มความทนทาน

ข้อควรทราบ

IGC252 เป็นเซนเซอร์เอาต์พุต NPN Normally Open (NO) ไม่ใช่ PNP และไม่ได้รองรับ IO-Link ต้องตรวจสอบประเภทอินพุต PLC ให้รองรับเอาต์พุต NPN ก่อนติดตั้ง รุ่นนี้ใช้ขั้วต่อ M12 ไม่ใช่สายเชื่อมต่อแบบติดตั้งถาวร สามารถติดตั้งแบบ Flush Mounting ได้ โดยระยะตรวจจับ 5 มม. เป็นค่าพิกัดสำหรับเหล็ก ซึ่งอาจลดลงตามชนิดโลหะที่ตรวจจับ ค่าแรงดัน 100 Bar เป็นพิกัดที่หน้าตรวจจับตามเงื่อนไขของผู้ผลิต ไม่ใช่ค่าความดันที่รองรับได้ทุกส่วนของตัวเซนเซอร์ ควรตรวจสอบสภาพแวดล้อมและวิธีติดตั้งให้เหมาะสมก่อนใช้งาน
