IGC233 \ Inductive sensor \ Range 12 mm \ PNP NO \ M18 \ Connector M12

รายละเอียด IGC233 Inductive Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 12 มม. PNP NO ตรวจจับโลหะทุกชนิดด้วย K=1

ifm IGC233 (IGK3012-BPKG/K1/V4A/US-104) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ระยะตรวจจับ 12 มม. เอาต์พุต PNP Normally Open (NO) ใช้แรงดันไฟฟ้า 10–30VDC จุดเด่นคือเทคโนโลยี Correction Factor K=1 ซึ่งช่วยให้ตรวจจับโลหะหลายชนิด เช่น เหล็ก สเตนเลส ทองเหลือง อะลูมิเนียม และทองแดง ได้ด้วยระยะตรวจจับพิกัดเท่ากัน พร้อมคุณสมบัติทนต่อสนามแม่เหล็กรบกวน เหมาะสำหรับเครื่องมือกล ระบบการผลิตอัตโนมัติ และสภาพแวดล้อมที่มีน้ำมันหล่อลื่นหรือน้ำยาหล่อเย็น

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะแบบไม่สัมผัส ระยะตรวจจับ 12 มม.
• เทคโนโลยี Correction Factor K=1 ช่วยให้มีระยะตรวจจับพิกัดคงที่สำหรับโลหะหลายชนิด
• ตรวจจับเหล็ก สเตนเลส ทองเหลือง อะลูมิเนียม และทองแดง โดยมี Correction Factor เท่ากับ 1
• เอาต์พุต PNP Normally Open (NO) แบบ DC 3 สาย
• ทนต่อสนามแม่เหล็กรบกวน (Magnetic-Field Immune)
• ความถี่การสวิตช์สูงถึง 2,000Hz เหมาะสำหรับงานตรวจจับที่ต้องการการตอบสนองรวดเร็ว
• ตัวเรือน Stainless Steel 316L เกลียว M18 x 1 ความยาว 65 มม.
• ติดตั้งแบบ Non-Flush Mounting
• รองรับแรงดันไฟฟ้า 10–30VDC
• ขั้วต่อ M12 A-coded พร้อมหน้าสัมผัสชุบทอง
• หน้าตรวจจับผลิตจาก LCP สีขาว
• เหมาะสำหรับใช้งานกับเครื่องมือกล น้ำมันหล่อลื่น และน้ำยาหล่อเย็น
• ไฟ LED สีเหลือง 4 ตำแหน่งแสดงสถานะการสวิตช์
• รองรับอุณหภูมิใช้งาน -25 ถึง 70°C
• ระดับการป้องกัน IP68 สำหรับสภาพแวดล้อมที่มีน้ำยาหล่อเย็นตามเงื่อนไขผู้ผลิต
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

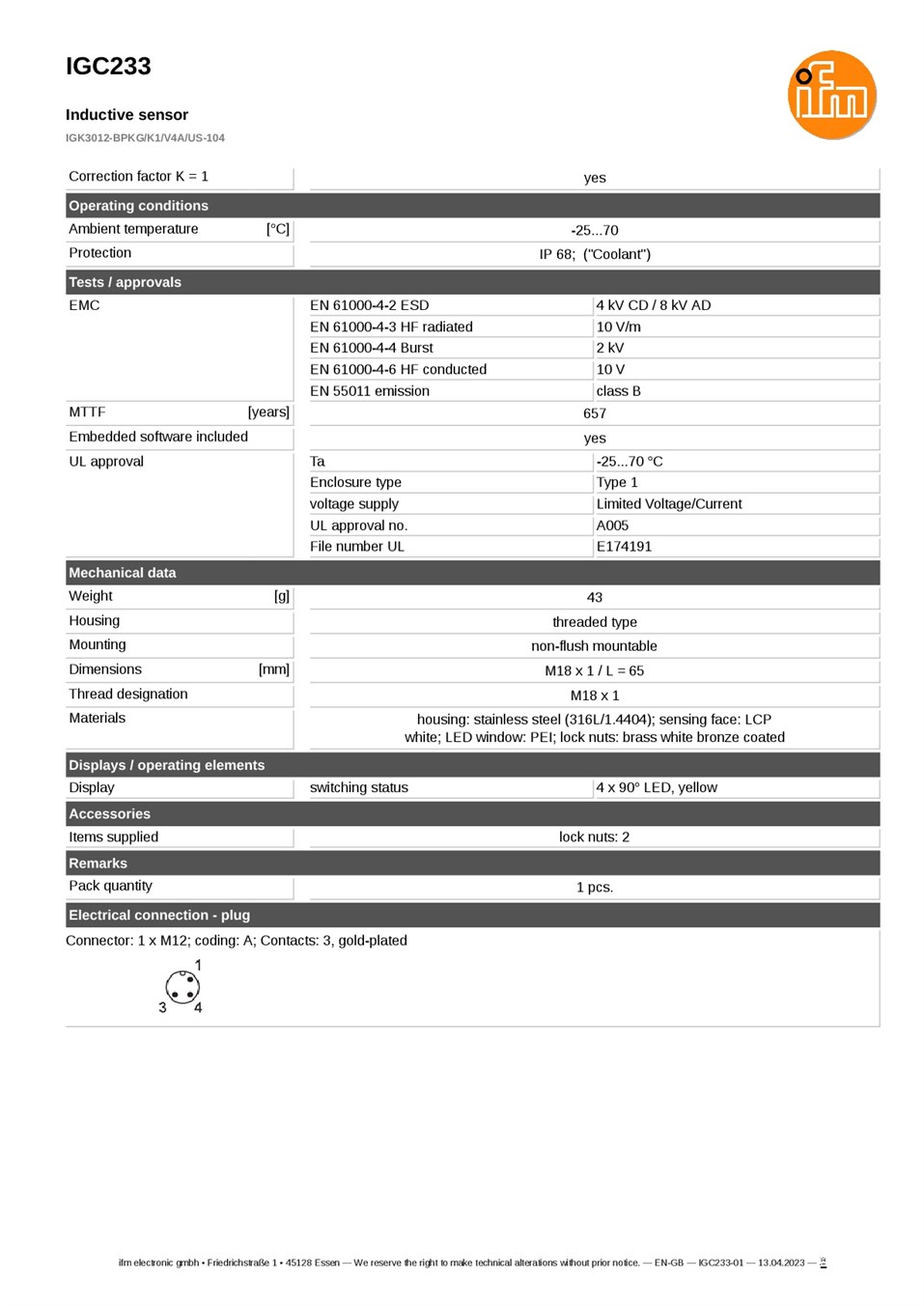

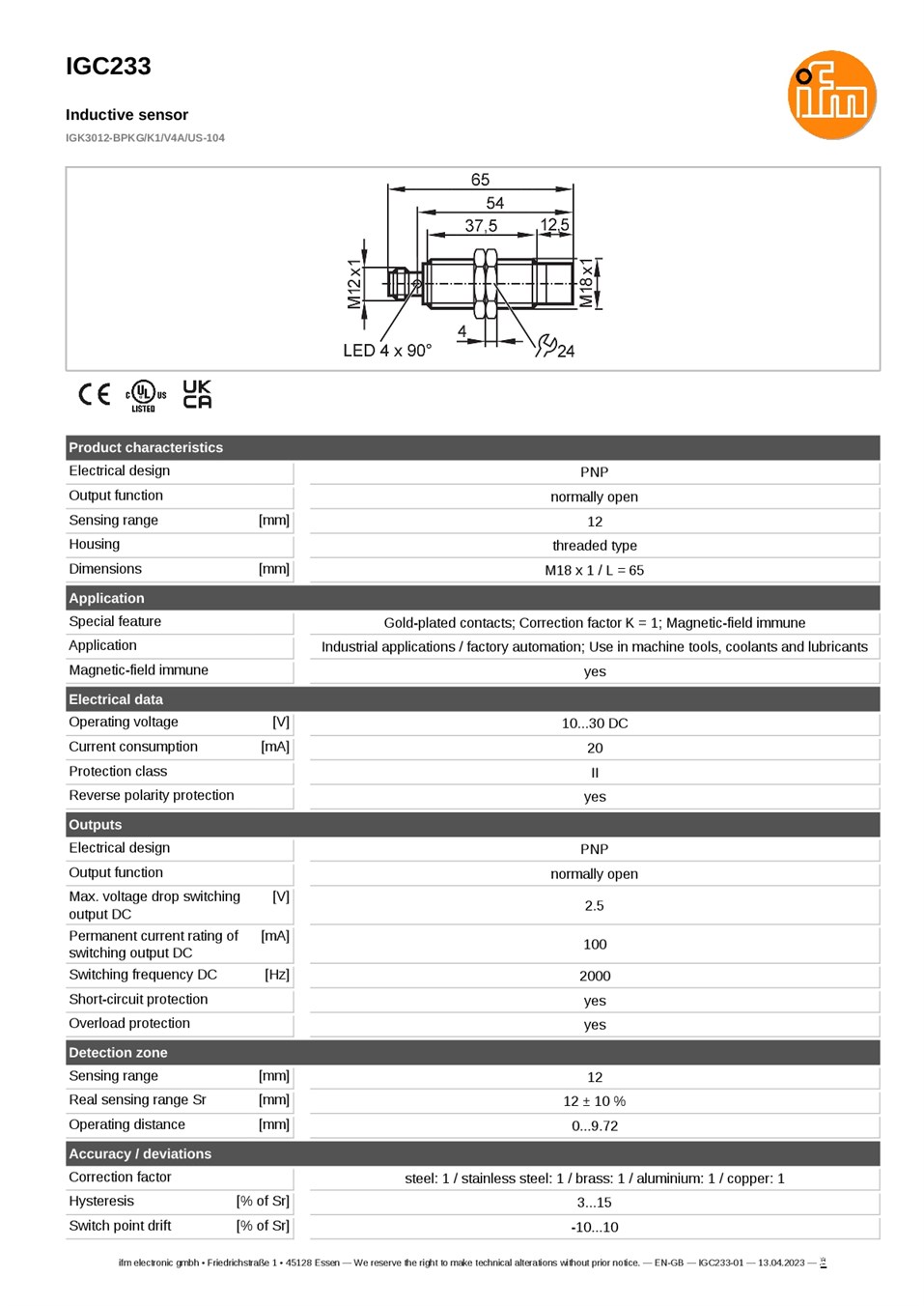

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGC233
• รหัสผลิตภัณฑ์: IGK3012-BPKG/K1/V4A/US-104
• ประเภท: Inductive Proximity Sensor
• ระยะตรวจจับ (Sensing Range): 12 มม.
• ระยะตรวจจับจริง (Real Sensing Range): 12 ±10%
• ระยะใช้งาน (Operating Distance): 0–9.72 มม.
• เอาต์พุต: PNP Normally Open (NO)
• รูปแบบการเชื่อมต่อทางไฟฟ้า: DC 3-Wire
• แรงดันไฟฟ้า: 10–30VDC
• กระแสที่ใช้: 20mA
• กระแสโหลดเอาต์พุตสูงสุด: 100mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5V
• ความถี่การสวิตช์: 2,000Hz
• Correction Factor K=1: รองรับ
• Correction Factor สำหรับ Steel: 1
• Correction Factor สำหรับ Stainless Steel: 1
• Correction Factor สำหรับ Brass: 1
• Correction Factor สำหรับ Aluminium: 1
• Correction Factor สำหรับ Copper: 1
• ความทนทานต่อสนามแม่เหล็ก: Magnetic-Field Immune
• ขนาดตัวเรือน: M18 x 1 / ยาว 65 มม.
• การติดตั้ง: Non-Flush Mountable
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุหน้าตรวจจับ: LCP สีขาว
• วัสดุหน้าต่าง LED: PEI
• วัสดุนอตล็อก: Brass เคลือบ White Bronze
• การเชื่อมต่อ: M12 Connector, A-coded, หน้าสัมผัสชุบทอง
• การกำหนดขั้ว: Pin 1 = L+, Pin 3 = L-, Pin 4 = Switching Output
• อุณหภูมิใช้งาน: -25 ถึง 70°C
• ระดับการป้องกัน: IP68 (Coolant)
• Hysteresis: 3–15% ของระยะตรวจจับจริง
• Switch-Point Drift: -10 ถึง +10% ของระยะตรวจจับจริง
• ระดับการป้องกันทางไฟฟ้า: Protection Class II
• น้ำหนัก: ประมาณ 43 กรัม
• การแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง (4 x 90°)
• มาตรฐาน EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 และ EN 55011
• การรับรอง: CE, cULus Listed, UKCA
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจจับชิ้นงานโลหะหลายประเภทในสายการผลิตเดียวกัน
• เครื่องมือกล CNC และเครื่องจักรแปรรูปโลหะ
• ตรวจจับตำแหน่งชิ้นงานที่ผลิตจากเหล็ก สเตนเลส อะลูมิเนียม หรือทองแดง
• ระบบสายพานลำเลียงและเครื่องจักรอัตโนมัติความเร็วสูง
• เครื่องจักรที่ใช้น้ำมันหล่อลื่นและน้ำยาหล่อเย็น
• งานตรวจจับตำแหน่งโลหะที่มีสนามแม่เหล็กรบกวน
• ระบบ Factory Automation ที่ต้องการเซนเซอร์ PNP NO พร้อมขั้วต่อ M12

ข้อควรทราบ

IGC233 เป็นเซนเซอร์ PNP Normally Open (NO) แบบ DC 3 สาย ไม่ใช่เซนเซอร์ NPN และไม่ใช่รุ่น IO-Link ต้องติดตั้งแบบ Non-Flush Mounting โดยเว้นระยะจากโลหะรอบหัวตรวจจับตามข้อกำหนดของผู้ผลิต แม้ Correction Factor K=1 จะช่วยให้มีระยะตรวจจับพิกัดเท่ากันสำหรับโลหะหลายชนิด แต่ระยะตรวจจับจริงยังขึ้นอยู่กับขนาด รูปร่าง และตำแหน่งของชิ้นงาน รุ่นนี้มีหน้าตรวจจับผลิตจาก LCP ไม่ใช่หน้าตรวจจับแบบ Full-Metal และมีระดับการป้องกัน IP68 สำหรับน้ำยาหล่อเย็นตามเงื่อนไขการทดสอบของผู้ผลิต ควรตรวจสอบการต่อขั้ว M12 ให้เหมาะสมกับอินพุต PLC ก่อนติดตั้ง
