IGC225 \ Inductive sensor \ Range 12 mm \ PNP NO \ M18 \ Connector M12

รายละเอียด IGC225 Inductive Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 12 มม. PNP NO พร้อมขั้วต่อ M12

ifm IGC225 (IGK3012-BPKG/M/US-104-DPS) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ระยะตรวจจับ 12 มม. เอาต์พุต PNP Normally Open (NO) แบบ DC 3 สาย รองรับแรงดันไฟฟ้า 10–36VDC ตัวเรือนทองเหลืองเคลือบ White Bronze เกลียว M18 พร้อมขั้วต่อ M12 หน้าสัมผัสชุบทอง มีคุณสมบัติ Increased Sensing Range ช่วยเพิ่มระยะตรวจจับ เหมาะสำหรับเครื่องมือกลและระบบอัตโนมัติในโรงงานอุตสาหกรรม โดยเฉพาะสภาพแวดล้อมที่มีน้ำมันหล่อลื่นและน้ำยาหล่อเย็น

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ระยะตรวจจับ 12 มม.
• เอาต์พุต PNP Normally Open (NO) แบบ DC 3 สาย
• มีระยะตรวจจับเพิ่มขึ้น (Increased Sensing Range)
• ตัวเรือนทองเหลืองเคลือบ White Bronze เกลียว M18 x 1
• ความยาวตัวเรือน 70 มม.
• ติดตั้งแบบ Non-Flush Mounting
• รองรับแรงดันไฟฟ้า 10–36VDC
• ขั้วต่อ M12 A-coded พร้อมหน้าสัมผัสชุบทอง
• ความถี่การสวิตช์ 300Hz
• รองรับกระแสโหลดเอาต์พุตสูงสุด 100mA
• หน้าตรวจจับผลิตจากวัสดุ LCP
• เหมาะสำหรับเครื่องมือกลและสภาพแวดล้อมที่มีน้ำมันหล่อลื่นหรือน้ำยาหล่อเย็น
• มีไฟ LED สีเหลือง 4 ตำแหน่ง แสดงสถานะการสวิตช์
• รองรับอุณหภูมิใช้งาน -25 ถึง 70°C
• ระดับการป้องกัน IP68 สำหรับสภาพแวดล้อมที่มีน้ำยาหล่อเย็นตามเงื่อนไขผู้ผลิต
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGC225
• รหัสผลิตภัณฑ์: IGK3012-BPKG/M/US-104-DPS
• ประเภท: Inductive Proximity Sensor
• ระยะตรวจจับ (Sensing Range): 12 มม.
• ระยะตรวจจับจริง (Real Sensing Range): 12 ±10%
• ระยะใช้งาน (Operating Distance): 0–9.7 มม.
• เอาต์พุต: PNP Normally Open (NO)
• รูปแบบการเชื่อมต่อทางไฟฟ้า: DC 3-Wire
• แรงดันไฟฟ้า: 10–36VDC
• กระแสที่ใช้: น้อยกว่า 10mA
• กระแสโหลดเอาต์พุตสูงสุด: 100mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5V
• ความถี่การสวิตช์: 300Hz
• ระยะตรวจจับเพิ่มขึ้น: Yes (Increased Sensing Range)
• ขนาดตัวเรือน: M18 x 1 / ยาว 70 มม.
• การติดตั้ง: Non-Flush Mountable
• วัสดุตัวเรือน: Brass เคลือบ White Bronze
• วัสดุหน้าตรวจจับ: LCP
• การเชื่อมต่อ: M12 Connector, A-coded, หน้าสัมผัสชุบทอง
• อุณหภูมิใช้งาน: -25 ถึง 70°C
• ระดับการป้องกัน: IP68 (Coolant)
• Correction Factor สำหรับ Steel: 1
• Correction Factor สำหรับ Stainless Steel: 0.7
• Correction Factor สำหรับ Brass: 0.5
• Correction Factor สำหรับ Aluminium: 0.5
• Correction Factor สำหรับ Copper: 0.4
• Hysteresis: 1–20% ของระยะตรวจจับจริง
• Switch-Point Drift: -10 ถึง +10% ของระยะตรวจจับจริง
• แรงบิดขันติดตั้งสูงสุด: 25Nm
• ระดับการป้องกันทางไฟฟ้า: Protection Class II
• น้ำหนัก: ประมาณ 53.1 กรัม
• การแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง (4 x 90°)
• การรับรอง: CE, cULus Listed, UKCA
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในเครื่องจักรอุตสาหกรรม
• เครื่องมือกล CNC และเครื่องจักรแปรรูปโลหะ
• ตรวจจับชิ้นส่วนโลหะในเครื่องจักรที่ใช้น้ำมันหล่อลื่น
• ระบบเครื่องจักรที่มีน้ำยาหล่อเย็นในกระบวนการผลิต
• ตรวจสอบตำแหน่งชิ้นงานบนสายพานลำเลียง
• ระบบควบคุมอัตโนมัติในโรงงานอุตสาหกรรม
• งานตรวจจับโลหะที่ต้องการระยะตรวจจับ 12 มม. พร้อมเอาต์พุต PNP NO และขั้วต่อ M12

ข้อควรทราบ

IGC225 เป็นเซนเซอร์ PNP Normally Open (NO) แบบ DC 3 สาย ไม่ใช่เซนเซอร์ NPN และไม่รองรับ IO-Link รุ่นนี้ใช้ขั้วต่อ M12 ไม่ใช่สายเชื่อมต่อแบบติดตั้งถาวร ต้องติดตั้งแบบ Non-Flush Mounting โดยเว้นระยะจากโลหะรอบหัวตรวจจับตามคำแนะนำของผู้ผลิต ระยะตรวจจับ 12 มม. เป็นค่าพิกัดสำหรับเหล็ก และอาจลดลงเมื่อใช้กับโลหะชนิดอื่นตาม Correction Factor ควรตรวจสอบแผนผังการต่อสายและความเข้ากันได้กับอินพุต PLC ก่อนติดตั้ง

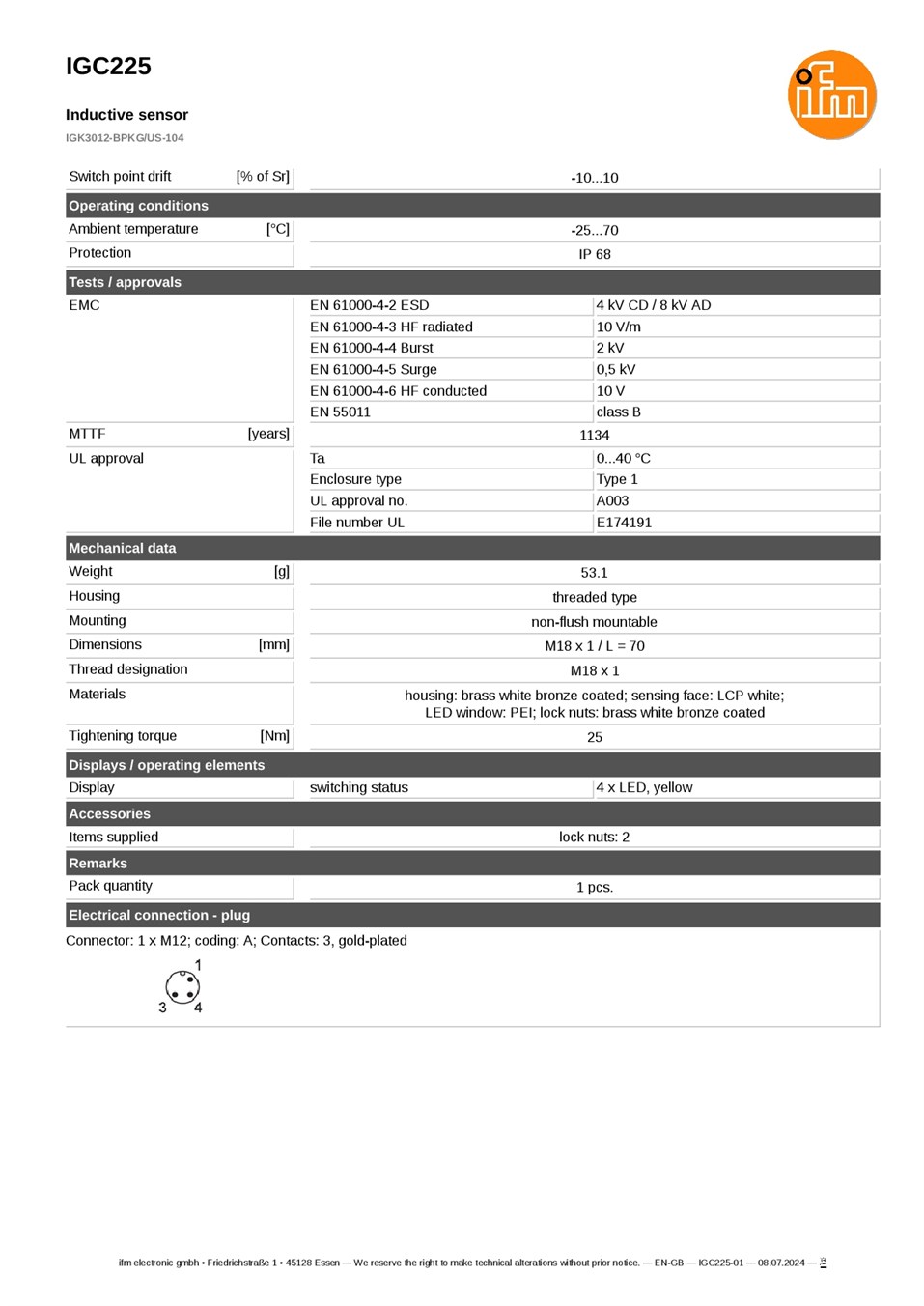

หมายเหตุเกี่ยวกับรหัสสินค้า: Datasheet ifm IGC225-00 สำหรับรหัส IGK3012-BPKG/M/US-104-DPS ระบุแรงดันไฟฟ้า 10–36VDC ขณะที่ Datasheet IGC225-01 ฉบับใหม่สำหรับรหัส IGK3012-BPKG/US-104 ระบุ 10–30VDC ข้อมูลทางเทคนิคข้างต้นยึดรหัสเดิมที่ตรงกับสินค้า SCMA เพื่อป้องกันการนำสเปกรุ่นใหม่มาใช้กับสินค้าคนละ Revision
