IGC224 \ Inductive sensor \ Range 8 mm \ PNP NO \ M18 \ Connector M12

รายละเอียดสินค้า ifm IGC224 Inductive Sensor

ifm IGC224 (IGK3008BBPKG/US-104) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ออกแบบมาสำหรับเครื่องจักรกลอุตสาหกรรม ระบบแปรรูปโลหะ และระบบอัตโนมัติที่ต้องการตรวจสอบตำแหน่งชิ้นงานอย่างแม่นยำ

เซนเซอร์มีระยะตรวจจับพิกัด 8 มม. และระยะทำงาน 0-6.48 มม. ใช้เอาต์พุตแบบ PNP Normally Open (NO) ชนิด DC 3 สาย รองรับแรงดันไฟฟ้า 10-30 VDC และความถี่ในการสวิตช์ 400 Hz ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 70 มม. สามารถติดตั้งแบบ Flush Mountable ได้ตามข้อกำหนดของผู้ผลิต

จุดเด่นของ IGC224 คือการออกแบบสำหรับสภาพแวดล้อมที่มีน้ำมันหล่อเย็นและสารหล่อลื่น โดยใช้ตัวเรือนทองเหลืองเคลือบ White Bronze และหน้าเซนเซอร์วัสดุ LCP สีขาว พร้อมระดับการป้องกัน IP68 (Coolant) มีคอนเน็กเตอร์ M12 A-coded พร้อมหน้าสัมผัสเคลือบทอง และไฟ LED สีเหลือง 4 ตำแหน่งสำหรับแสดงสถานะการสวิตช์

คุณสมบัติเด่น

• Inductive Proximity Sensor สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับพิกัด (Sensing Range) 8 มม.
• ระยะทำงาน (Operating Distance) 0-6.48 มม.
• มีคุณสมบัติ Increased Sensing Range ช่วยเพิ่มระยะตรวจจับ
• เอาต์พุตแบบ PNP Normally Open (NO)
• ระบบไฟฟ้า DC แบบ 3 สาย
• แรงดันไฟฟ้าทำงาน 10-30 VDC
• ความถี่ในการสวิตช์ 400 Hz
• รองรับกระแสโหลดเอาต์พุตสูงสุด 100 mA
• ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 70 มม.
• สามารถติดตั้งแบบ Flush Mountable
• ตัวเรือนทองเหลืองเคลือบ White Bronze
• หน้าเซนเซอร์ผลิตจากวัสดุ LCP สีขาว
• คอนเน็กเตอร์ M12 A-coded แบบ 3 Contacts พร้อมหน้าสัมผัสเคลือบทอง
• ไฟ LED สีเหลือง 4 ตำแหน่ง แสดงสถานะการสวิตช์รอบตัวเรือน
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• ระดับการป้องกัน IP68 สำหรับงานที่เกี่ยวข้องกับสารหล่อเย็น ตามเงื่อนไขผู้ผลิต
• รองรับอุณหภูมิใช้งาน -25 ถึง +70 °C
• เหมาะสำหรับงาน Machine Tools, Metalworking, Coolants และ Lubricants

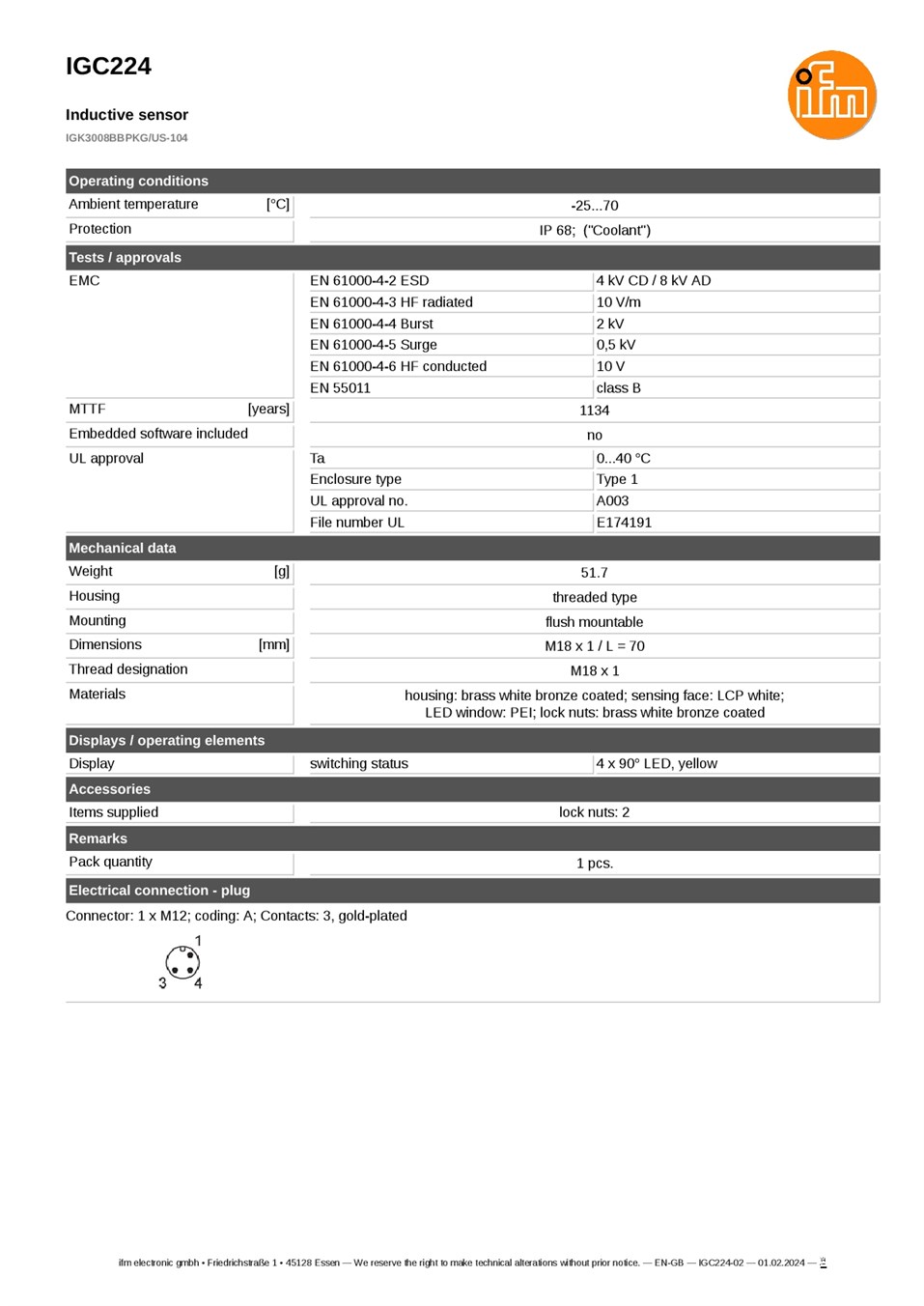

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: IGC224
• รหัสผลิตภัณฑ์: IGK3008BBPKG/US-104
• กลุ่มผลิตภัณฑ์: efector 100
• ประเภทสินค้า: Inductive Proximity Sensor
• หลักการตรวจจับ: Inductive
• วัตถุที่ตรวจจับ: โลหะ
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M18 x 1
• ความยาวตัวเรือน: 70 mm
• รูปแบบการติดตั้ง: Flush Mountable
• ระยะตรวจจับพิกัด (Sensing Range): 8 mm
• ระยะตรวจจับจริง (Real Sensing Range Sr): 8 mm ±10%
• ระยะทำงาน (Operating Distance): 0-6.48 mm
• ระยะตรวจจับเพิ่มขึ้น: Increased Sensing Range
• แรงดันไฟฟ้าทำงาน: 10-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• Protection Class: II
• ระบบเอาต์พุต: DC PNP
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• รูปแบบวงจร: DC 3-Wire
• กระแสโหลดเอาต์พุตสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 VDC
• ความถี่ในการสวิตช์: 400 Hz
• ระบบป้องกันการลัดวงจร: มี
• ระบบป้องกันโหลดเกิน: มี
• ระบบป้องกันการต่อขั้วกลับ: มี
• Hysteresis: 3-15% ของ Sr
• Switch-Point Drift: -10 ถึง +10% ของ Sr
• Correction Factor - Steel: 1.0
• Correction Factor - Stainless Steel: 0.7
• Correction Factor - Brass: 0.5
• Correction Factor - Aluminium: 0.4
• Correction Factor - Copper: 0.3
• ระดับการป้องกัน: IP68 (Coolant)
• อุณหภูมิใช้งาน: -25 ถึง +70 °C
• ช่วงอุณหภูมิตามเงื่อนไข UL: 0 ถึง +40 °C
• วัสดุตัวเรือน: Brass, White Bronze Coated
• วัสดุหน้าเซนเซอร์: LCP สีขาว
• วัสดุหน้าต่าง LED: PEI
• วัสดุนอตยึด: Brass, White Bronze Coated
• น้ำหนัก: 51.7 g
• ไฟแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง รอบตัวเรือนทุก 90°
• การเชื่อมต่อ: M12 Connector
• Connector Coding: A-coded
• จำนวนหน้าสัมผัส: 3 Contacts
• หน้าสัมผัสคอนเน็กเตอร์: Gold-Plated Contacts
• MTTF: 1134 ปี ตามข้อมูลการคำนวณของผู้ผลิต
• UL File Number: E174191
• มาตรฐาน EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6 และ EN 55011 Class B

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะบนสายพานลำเลียง
• ตรวจสอบการมีอยู่หรือไม่มีอยู่ของชิ้นส่วนโลหะในเครื่องจักร
• ระบบตรวจจับตำแหน่งกลไกและอุปกรณ์จับยึดชิ้นงาน
• เครื่องจักรกลโลหะ (Machine Tools)
• เครื่องจักร CNC และระบบแปรรูปโลหะ
• ระบบตรวจจับชิ้นงานในบริเวณที่มีน้ำมันหล่อเย็น
• ระบบตรวจจับตำแหน่งในเครื่องจักรที่ใช้สารหล่อลื่น
• ระบบนับจำนวนชิ้นงานโลหะ
• ระบบควบคุมเครื่องจักรอัตโนมัติและสายการผลิต
• ใช้งานร่วมกับ PLC ที่รองรับ Digital Input แบบ PNP

ข้อควรทราบ

• IGC224 เป็นเซนเซอร์ตรวจจับโลหะแบบ Inductive ไม่สามารถตรวจจับวัสดุอโลหะ เช่น พลาสติก ไม้ หรือแก้วได้โดยตรง
• ระยะตรวจจับพิกัด 8 มม. อ้างอิงวัตถุทดสอบมาตรฐาน ส่วนระยะทำงานที่ผู้ผลิตกำหนดคือ 0-6.48 มม.
• ระยะตรวจจับแตกต่างกันตามชนิด ขนาด และรูปร่างของโลหะ ต้องพิจารณา Correction Factor ก่อนติดตั้ง
• รุ่นนี้เป็น PNP Normally Open (NO) แบบ 3 สาย ไม่ใช่ NPN หรือ Normally Closed (NC)
• IGC224 สามารถติดตั้งแบบ Flush Mountable แต่ต้องเว้นระยะจากเซนเซอร์ข้างเคียงตามข้อกำหนดการติดตั้งของผู้ผลิต
• ใช้แหล่งจ่ายไฟ 10-30 VDC และรองรับกระแสโหลดเอาต์พุตสูงสุด 100 mA
• คอนเน็กเตอร์ M12 A-coded มีหน้าสัมผัสใช้งาน 3 จุด ต้องตรวจสอบผังการต่อสายก่อนเชื่อมต่อกับ PLC
• ระดับการป้องกัน IP68 (Coolant) ต้องใช้ร่วมกับสายและคอนเน็กเตอร์ที่เหมาะสม และปฏิบัติตามเงื่อนไขของผู้ผลิต
• ต้องตรวจสอบความเข้ากันได้ของวัสดุ LCP และวัสดุตัวเรือนกับสารหล่อเย็นหรือน้ำมันที่ใช้จริง
• อุณหภูมิใช้งานทั่วไปคือ -25 ถึง +70 °C ขณะที่เงื่อนไขการรับรอง UL ระบุ 0 ถึง +40 °C
• IGC224 เป็นเซนเซอร์ตรวจจับตำแหน่งทั่วไป ไม่ใช่อุปกรณ์นิรภัยสำหรับระบบ Machine Safety
• ควรตรวจสอบ Datasheet และผังการต่อสายของ ifm IGC224 ก่อนติดตั้งจริง
