IGC210 \ Inductive sensor \ Range 8 mm \ PNP/NPN NO \ M18 \ Connector M12

รายละเอียดสินค้า ifm IGC210 Inductive Sensor

ifm IGC210 (IGKC008BASKG/M/US-104-DRS/2LED) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ออกแบบมาสำหรับงานเครื่องจักรกลโลหะ ระบบอัตโนมัติในโรงงาน และเครื่องจักรที่ใช้น้ำมันหล่อเย็นหรือสารหล่อลื่น

เซนเซอร์มีระยะตรวจจับพิกัด 8 มม. และระยะทำงาน 0-6.5 มม. สามารถติดตั้งแบบ Flush Mountable หรือฝังเสมอผิวโลหะได้ตามข้อกำหนดของผู้ผลิต ใช้เอาต์พุตแบบ Normally Open (NO) และรองรับการต่อวงจร 3-Wire DC PNP หรือ 2-Wire DC PNP/NPN ช่วยเพิ่มความยืดหยุ่นในการใช้งานร่วมกับระบบควบคุม

จุดเด่นของ IGC210 คือระบบ Optical Setting Aid พร้อมไฟ LED สีแดงช่วยจัดตำแหน่งการติดตั้ง และไฟ LED สีเหลืองแสดงสถานะการสวิตช์ ตัวเรือนผลิตจากทองเหลืองเคลือบ White Bronze หน้าเซนเซอร์ผลิตจากเซรามิก (Ceramics) มีระดับการป้องกัน IP68 (Coolant) ตามเงื่อนไขของผู้ผลิต เหมาะสำหรับการใช้งานในเครื่องจักรที่สัมผัสน้ำมันและสารหล่อเย็น

คุณสมบัติเด่น

• Inductive Proximity Sensor สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับพิกัด (Sensing Range) 8 มม.
• ระยะทำงาน (Operating Distance) 0-6.5 มม.
• เทคโนโลยี Increased Sensing Range ช่วยเพิ่มระยะตรวจจับ
• รองรับการติดตั้งแบบ Flush Mountable
• รองรับการต่อวงจรแบบ 3-Wire DC PNP
• รองรับการต่อวงจรแบบ 2-Wire DC PNP/NPN
• ฟังก์ชันเอาต์พุต Normally Open (NO)
• มี Optical Setting Aid สำหรับช่วยจัดตำแหน่งเซนเซอร์
• ไฟ LED สีแดงสำหรับช่วยตั้งค่าตำแหน่ง
• ไฟ LED สีเหลือง 4 ตำแหน่ง แสดงสถานะการสวิตช์
• แรงดันไฟฟ้าทำงาน 10-30 VDC
• ความถี่ในการสวิตช์ 400 Hz
• กระแสโหลดเอาต์พุตสูงสุด 100 mA
• ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 70 มม.
• ตัวเรือนทองเหลืองเคลือบ White Bronze
• หน้าเซนเซอร์ผลิตจากวัสดุเซรามิก (Ceramics)
• คอนเน็กเตอร์ M12 A-coded พร้อมหน้าสัมผัสเคลือบทอง
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• ระดับการป้องกัน IP68 (Coolant)
• รองรับอุณหภูมิใช้งาน -25 ถึง +70 °C
• เหมาะสำหรับงาน Machine Tools, Metalworking, Coolants และ Lubricants

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: IGC210
• รหัสผลิตภัณฑ์: IGKC008BASKG/M/US-104-DRS/2LED
• กลุ่มผลิตภัณฑ์: efector 100
• ประเภทสินค้า: Inductive Proximity Sensor
• หลักการตรวจจับ: Inductive
• วัตถุที่ตรวจจับ: โลหะ
• คุณสมบัติพิเศษ: Increased Sensing Range, Optical Setting Aid
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M18 x 1
• ความยาวตัวเรือน: 70 mm
• รูปแบบการติดตั้ง: Flush Mountable
• ระยะตรวจจับพิกัด (Sensing Range): 8 mm
• ระยะตรวจจับจริง (Real Sensing Range Sr): 8 mm ±10%
• ระยะทำงาน (Operating Distance): 0-6.5 mm
• ระยะตรวจจับเพิ่มขึ้น: Increased Sensing Range
• แรงดันไฟฟ้าทำงาน: 10-30 VDC
• กระแสไฟฟ้าที่ใช้: 12 mA ที่ 24 VDC
• Protection Class: II
• ระบบไฟฟ้า: DC PNP/NPN
• การต่อวงจร: 3-Wire DC PNP หรือ 2-Wire DC PNP/NPN
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• กระแสโหลดเอาต์พุตสูงสุด: 100 mA
• กระแสโหลดขั้นต่ำ: 4 mA
• กระแสรั่วไหลสูงสุด: 0.5 mA เฉพาะการต่อวงจรแบบ 2 สาย
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.8 VDC
• ความถี่ในการสวิตช์: 400 Hz
• ระบบป้องกันการลัดวงจร: มี แบบ Non-Latching
• ระบบป้องกันโหลดเกิน: มี
• ระบบป้องกันการต่อขั้วกลับ: มี
• Hysteresis: 3-15% ของ Sr
• Switch-Point Drift: -10 ถึง +10% ของ Sr
• Correction Factor - Steel: 1.0
• Correction Factor - Stainless Steel: 0.7
• Correction Factor - Brass: 0.5
• Correction Factor - Aluminium: 0.4
• Correction Factor - Copper: 0.3
• ระดับการป้องกัน: IP68 (Coolant)
• อุณหภูมิใช้งาน: -25 ถึง +70 °C
• ช่วงอุณหภูมิตามเงื่อนไข UL: 0 ถึง +40 °C
• วัสดุตัวเรือน: Brass, White Bronze Coated
• วัสดุหน้าเซนเซอร์: Ceramics

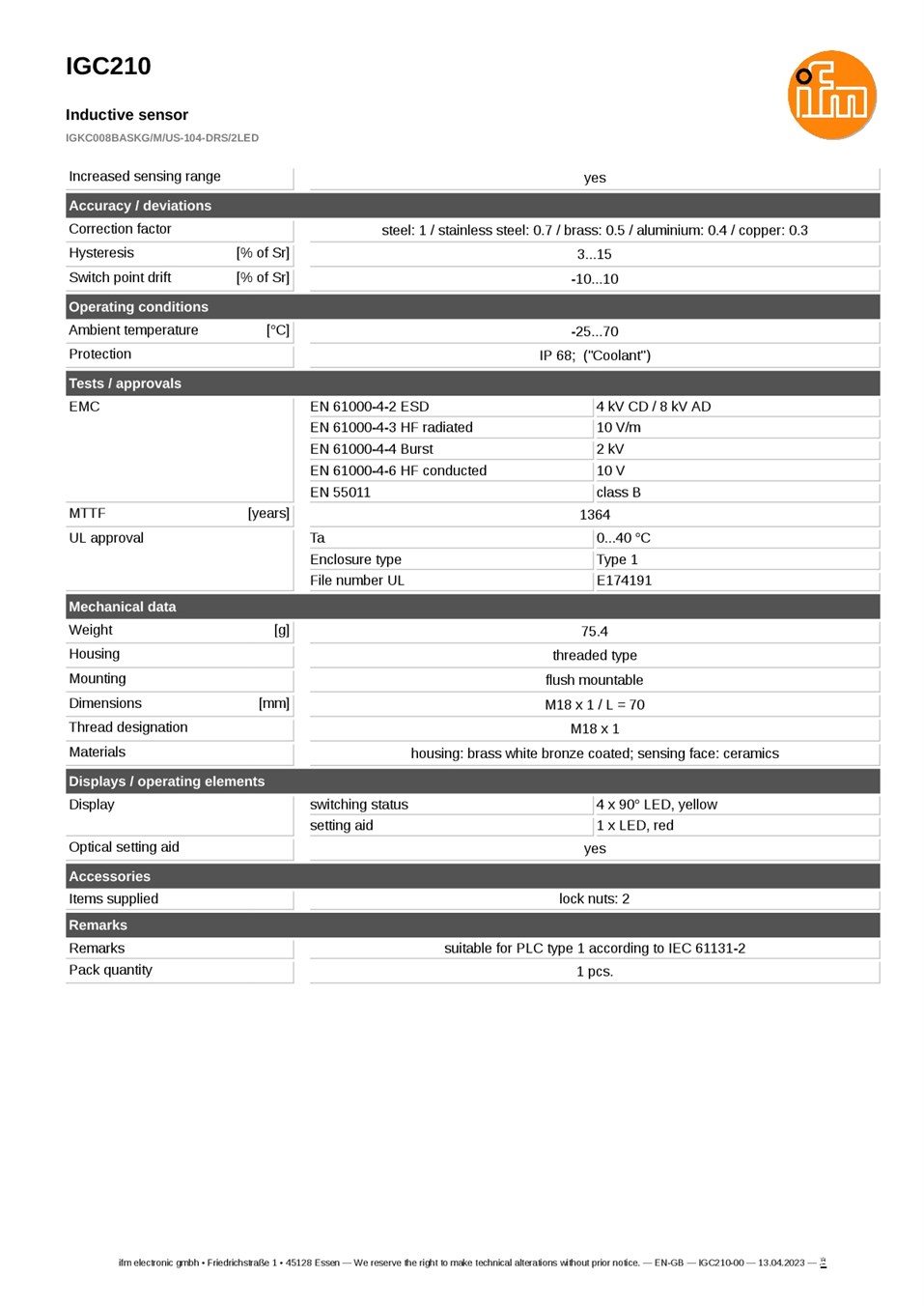

• น้ำหนัก: 75.4 g ตาม Datasheet ฉบับ 13 เมษายน 2023
• ไฟแสดงสถานะการสวิตช์: LED สีเหลือง 4 ตำแหน่ง รอบตัวเรือนทุก 90°
• ไฟช่วยตั้งค่า: LED สีแดง 1 จุด
• Optical Setting Aid: มี
• การเชื่อมต่อ: M12 Connector
• Connector Coding: A-coded
• หน้าสัมผัสคอนเน็กเตอร์: Gold-Plated Contacts
• MTTF: 1364 ปี ตามข้อมูลการคำนวณของผู้ผลิต
• UL File Number: E174191
• มาตรฐาน EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 และ EN 55011 Class B

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในเครื่องจักรกลอุตสาหกรรม
• ระบบตรวจสอบการมีอยู่หรือไม่มีอยู่ของชิ้นส่วนโลหะ
• ระบบเครื่องจักรกลโลหะ (Machine Tools)
• ระบบตรวจจับชิ้นงานในเครื่องจักร CNC
• ระบบตรวจจับตำแหน่งในบริเวณที่มีน้ำมันหล่อเย็น
• ระบบตรวจจับตำแหน่งในเครื่องจักรที่ใช้สารหล่อลื่น
• ระบบตรวจสอบตำแหน่งอุปกรณ์จับยึดชิ้นงาน
• ระบบนับจำนวนชิ้นงานโลหะ
• ระบบที่ต้องการ Optical Setting Aid เพื่อช่วยจัดตำแหน่งเซนเซอร์
• ระบบควบคุมที่รองรับเซนเซอร์ DC แบบ 2 สายหรือ 3 สาย
• ใช้งานร่วมกับ PLC ที่มีวงจรอินพุตเหมาะสมกับการต่อวงจรที่เลือก

ข้อควรทราบ

• IGC210 เป็น Inductive Sensor สำหรับตรวจจับโลหะ ไม่สามารถตรวจจับวัสดุอโลหะ เช่น พลาสติก ไม้ หรือแก้วได้โดยตรง
• ระยะตรวจจับพิกัด 8 มม. อ้างอิงวัตถุทดสอบมาตรฐาน โดยผู้ผลิตระบุระยะทำงาน 0-6.5 มม.
• ระยะตรวจจับเปลี่ยนแปลงตามชนิด ขนาด และรูปทรงของโลหะ
• รุ่นนี้รองรับทั้ง 3-Wire DC PNP และ 2-Wire DC PNP/NPN ไม่ควรระบุว่าเป็นเซนเซอร์ 2 สายเพียงอย่างเดียว
• ฟังก์ชันเอาต์พุตเป็น Normally Open (NO) ไม่ใช่ Normally Closed (NC)
• การต่อวงจรแบบ 2 สายต้องคำนึงถึงกระแสรั่วไหลสูงสุด 0.5 mA กระแสโหลดขั้นต่ำ 4 mA และแรงดันตกคร่อมสูงสุด 2.8 V
• สามารถติดตั้งแบบ Flush Mountable ได้ แต่ต้องรักษาระยะห่างจากอุปกรณ์อื่นตามข้อกำหนดการติดตั้ง
• ใช้แหล่งจ่ายไฟ DC 10-30 V และรองรับกระแสโหลดสูงสุด 100 mA
• Optical Setting Aid ใช้ช่วยจัดตำแหน่งเซนเซอร์ ไม่ใช่การปรับระยะตรวจจับพิกัด
• ระดับ IP68 (Coolant) ต้องใช้ร่วมกับคอนเน็กเตอร์และสายที่เหมาะสม รวมถึงปฏิบัติตามเงื่อนไขของผู้ผลิต
• หน้าเซนเซอร์เป็นวัสดุ Ceramics ไม่ใช่ PBT หรือ LCP จึงควรตรวจสอบความเข้ากันได้กับสภาพการใช้งานจริง
• IGC210 เป็นเซนเซอร์ตรวจจับตำแหน่งทั่วไป ไม่ใช่ Safety Sensor สำหรับระบบ Machine Safety
• ควรตรวจสอบผังการต่อสายจาก Datasheet ของ ifm IGC210 ก่อนติดตั้งจริง โดยเฉพาะเมื่อเปลี่ยนระหว่างวงจร 2 สายและ 3 สาย
