IGC208 \ Inductive sensor \ Range 12 mm \ PNP NC \ M18 \ Connector M12

รายละเอียดสินค้า ifm IGC208 Inductive Sensor

ifm IGC208 (IGB3012-APKG/US-104) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ออกแบบมาสำหรับงานเครื่องจักรกลอุตสาหกรรม โดยเฉพาะสภาพแวดล้อมที่มีน้ำมันหล่อเย็นและสารหล่อลื่น

เซนเซอร์มีระยะตรวจจับพิกัด 12 มม. และระยะทำงาน 0-9.72 มม. ใช้เอาต์พุตแบบ PNP Normally Closed (NC) รองรับแรงดันไฟฟ้า 10-30 VDC และความถี่ในการสวิตช์ 300 Hz ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 50 มม. ออกแบบสำหรับติดตั้งแบบ Non-Flush Mountable

รุ่น IGC208 มีตัวเรือนทองเหลืองเคลือบ White Bronze หน้าเซนเซอร์ผลิตจากวัสดุ LCP สีขาว และคอนเน็กเตอร์ M12 พร้อมหน้าสัมผัสเคลือบทอง มีไฟ LED สีเหลือง 4 จุดแสดงสถานะการสวิตช์ รองรับระดับการป้องกัน IP68 ตามเงื่อนไขของผู้ผลิต เหมาะสำหรับการใช้งานในเครื่องจักรที่สัมผัสสารหล่อเย็นและสารหล่อลื่น

คุณสมบัติเด่น

• Inductive Proximity Sensor สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับพิกัด (Sensing Range) 12 มม.
• ระยะทำงาน (Operating Distance) 0-9.72 มม.
• เอาต์พุตแบบ PNP Normally Closed (NC)
• แรงดันไฟฟ้าทำงาน 10-30 VDC
• ความถี่ในการสวิตช์ 300 Hz
• กระแสโหลดเอาต์พุตสูงสุด 100 mA
• ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 50 มม.
• ออกแบบสำหรับติดตั้งแบบ Non-Flush Mountable
• ตัวเรือนทองเหลืองเคลือบ White Bronze
• หน้าเซนเซอร์ผลิตจากวัสดุ LCP สีขาว
• คอนเน็กเตอร์ M12 A-coded พร้อมหน้าสัมผัสเคลือบทอง
• มีไฟ LED สีเหลือง 4 จุดแสดงสถานะการสวิตช์
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• ระดับการป้องกัน IP68 ตามเงื่อนไขของผู้ผลิต
• อุณหภูมิใช้งาน -25 ถึง +70 °C
• เหมาะสำหรับงาน Machine Tools, Coolants และ Lubricants

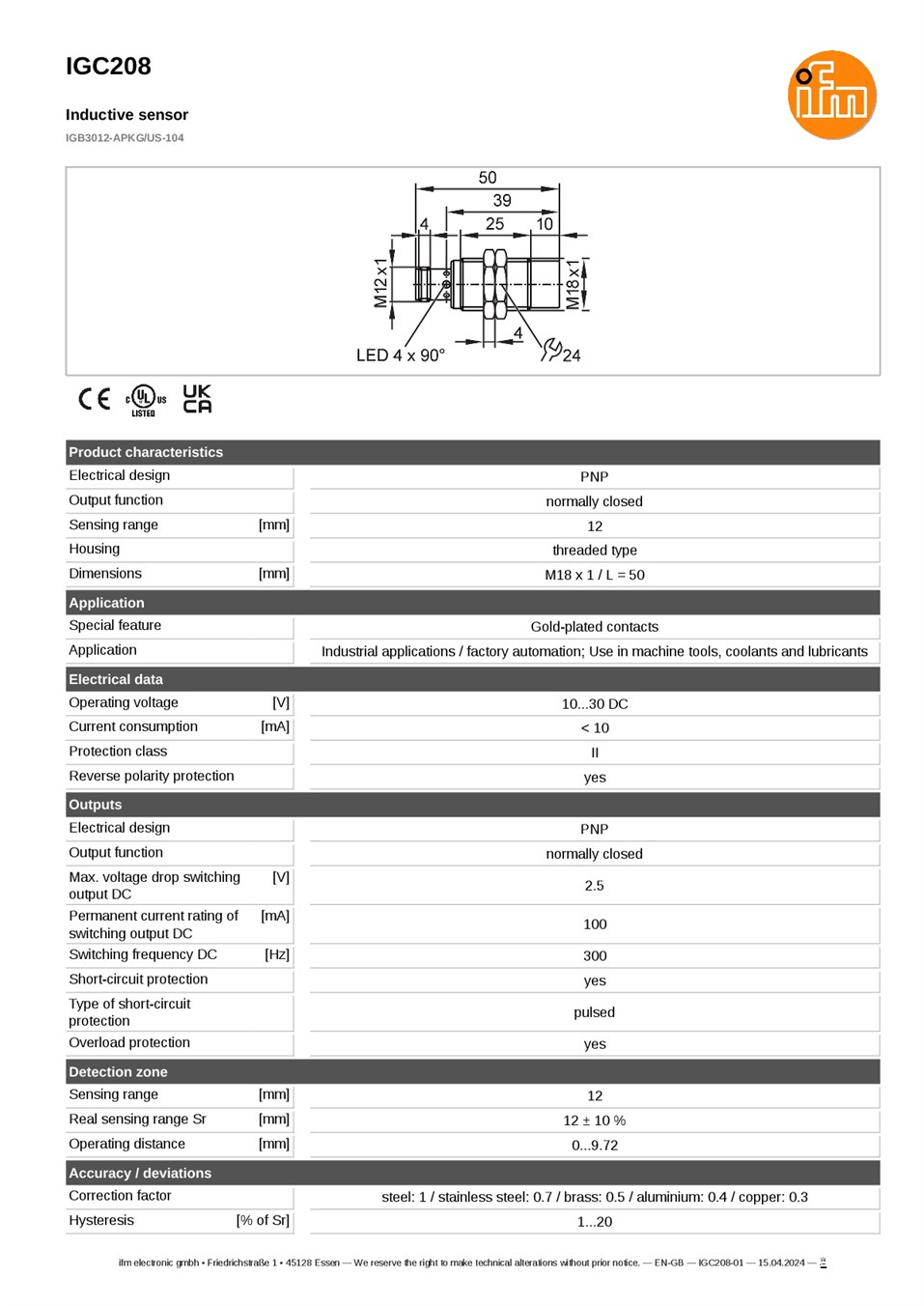

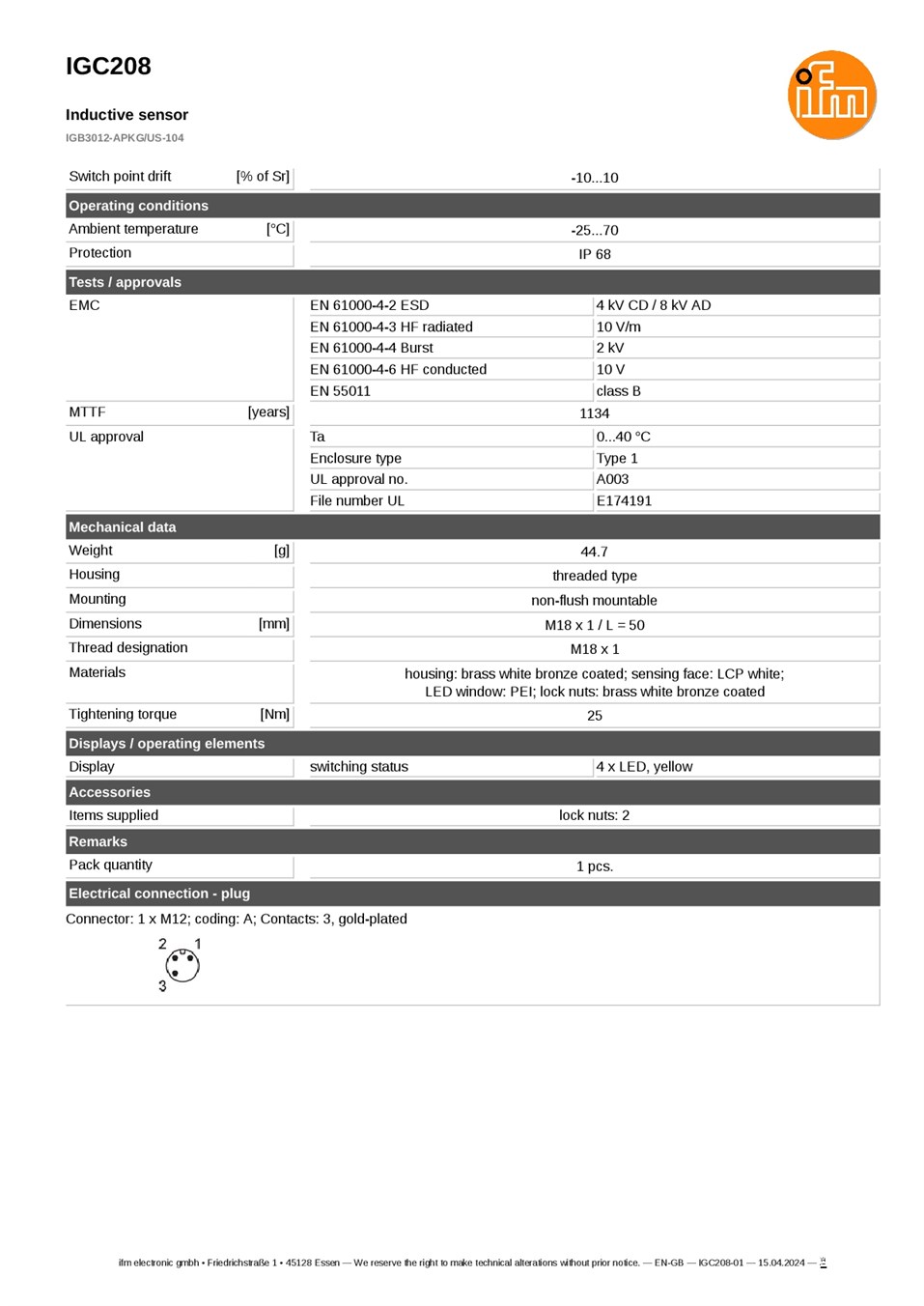

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: IGC208
• รหัสผลิตภัณฑ์ตามเอกสาร ifm ฉบับปี 2024: IGB3012-APKG/US-104
• รหัสผลิตภัณฑ์ที่ระบุบนเว็บไซต์ SCMA: IGB3012-APKG/M/US-104-DPO
• ประเภทสินค้า: Inductive Proximity Sensor
• หลักการตรวจจับ: Inductive
• วัตถุที่ตรวจจับ: โลหะ
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M18 x 1
• ความยาวตัวเรือน: 50 mm
• รูปแบบการติดตั้ง: Non-Flush Mountable
• ระยะตรวจจับพิกัด (Sensing Range): 12 mm
• ระยะตรวจจับจริง (Real Sensing Range Sr): 12 mm ±10%
• ระยะทำงาน (Operating Distance): 0-9.72 mm
• แรงดันไฟฟ้าทำงาน: 10-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• Protection Class: II
• ระบบเอาต์พุต: DC PNP
• ฟังก์ชันเอาต์พุต: Normally Closed (NC)
• กระแสโหลดเอาต์พุตสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 VDC
• ความถี่ในการสวิตช์: 300 Hz
• ระบบป้องกันการลัดวงจร: มี แบบ Pulsed
• ระบบป้องกันโหลดเกิน: มี
• ระบบป้องกันการต่อขั้วกลับ: มี
• Hysteresis: 1-20% ของ Sr
• Switch-Point Drift: -10 ถึง +10% ของ Sr
• Correction Factor - Steel: 1.0
• Correction Factor - Stainless Steel: 0.7
• Correction Factor - Brass: 0.5
• Correction Factor - Aluminium: 0.4
• Correction Factor - Copper: 0.3
• ระดับการป้องกัน: IP68
• อุณหภูมิใช้งาน: -25 ถึง +70 °C
• ช่วงอุณหภูมิตามเงื่อนไข UL: 0 ถึง +40 °C
• วัสดุตัวเรือน: Brass, White Bronze Coated
• วัสดุหน้าเซนเซอร์: LCP สีขาว
• วัสดุหน้าต่าง LED: PEI
• วัสดุนอตยึด: Brass, White Bronze Coated
• แรงขันสูงสุด: 25 Nm
• น้ำหนัก: 44.7 g
• ไฟแสดงสถานะ: LED สีเหลือง 4 จุด
• การเชื่อมต่อ: M12 Connector
• Connector Coding: A-coded
• หน้าสัมผัสคอนเน็กเตอร์: Gold-Plated Contacts
• MTTF: 1134 ปี ตามการคำนวณของผู้ผลิต
• UL File Number: E174191
• มาตรฐาน EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 และ EN 55011 Class B

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในเครื่องจักรกลอุตสาหกรรม
• ระบบตรวจสอบการมีอยู่หรือไม่มีอยู่ของชิ้นส่วนโลหะ
• ระบบเครื่องจักรกลโลหะ (Machine Tools)
• ระบบตรวจจับตำแหน่งในเครื่องจักรที่ใช้น้ำมันหล่อเย็น
• ระบบตรวจจับตำแหน่งในเครื่องจักรที่ใช้สารหล่อลื่น
• ระบบตรวจสอบตำแหน่งอุปกรณ์จับยึดชิ้นงาน
• ระบบนับจำนวนชิ้นงานโลหะ
• ระบบควบคุมเครื่องจักรอัตโนมัติและสายการผลิต
• ใช้งานร่วมกับ PLC ที่รองรับ Digital Input แบบ PNP

ข้อควรทราบ

• IGC208 เป็นเซนเซอร์ตรวจจับโลหะแบบ Inductive ไม่เหมาะสำหรับตรวจจับวัสดุอโลหะ เช่น พลาสติก ไม้ หรือแก้วโดยตรง
• ระยะตรวจจับพิกัด 12 มม. อ้างอิงวัตถุทดสอบมาตรฐาน ส่วนระยะทำงานอยู่ที่ 0-9.72 มม.
• ระยะตรวจจับแตกต่างกันตามชนิด ขนาด และรูปทรงของโลหะ
• เอาต์พุตเป็น PNP Normally Closed (NC) ไม่ใช่ Normally Open (NO)
• ต้องติดตั้งแบบ Non-Flush Mountable โดยเว้นระยะจากโลหะบริเวณหน้าเซนเซอร์ตามข้อกำหนดของผู้ผลิต
• แรงดันไฟฟ้าตามเอกสาร ifm ฉบับปี 2024 คือ 10-30 VDC ขณะที่เอกสารรหัสเดิมระบุ 10-36 VDC ต้องตรวจสอบฉลากสินค้าจริงก่อนใช้งานเกิน 30 VDC
• รองรับกระแสโหลดเอาต์พุตสูงสุด 100 mA
• ต้องตรวจสอบผังการต่อสายและหมายเลขขาของคอนเน็กเตอร์ M12 ก่อนเชื่อมต่อกับ PLC
• ระดับ IP68 ต้องใช้ร่วมกับคอนเน็กเตอร์ที่เหมาะสม และเป็นไปตามเงื่อนไขการใช้งานของผู้ผลิต
• การใช้งานกับน้ำมันหล่อเย็นและสารหล่อลื่นต้องตรวจสอบความเข้ากันได้ของวัสดุกับสารที่ใช้งานจริง
• IGC208 เป็นเซนเซอร์ตรวจจับตำแหน่งทั่วไป ไม่ใช่อุปกรณ์นิรภัยสำหรับระบบ Machine Safety
• ควรตรวจสอบ Datasheet รุ่นที่ตรงกับรหัสและฉลากสินค้าจริงก่อนติดตั้ง
