IGC206 \ Inductive sensor \ Range 8 mm \ PNP NO \ M18 \ Connector M12

รายละเอียดสินค้า ifm IGC206 Inductive Sensor

ifm IGC206 (IGB3008BBPKG/M/US-104-DPS) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส เหมาะสำหรับงานเครื่องจักรกลอุตสาหกรรม ระบบอัตโนมัติ และการตรวจสอบตำแหน่งชิ้นงานโลหะในเครื่องจักร

เซนเซอร์มีระยะตรวจจับพิกัด 8 มม. และระยะทำงาน 0-6.5 มม. ใช้เอาต์พุตแบบ PNP Normally Open (NO) ชนิด DC 3 สาย รองรับแรงดันไฟฟ้า 10-36 VDC และความถี่ในการสวิตช์ 400 Hz ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 46 มม. สามารถติดตั้งแบบ Flush Mountable ได้

จุดเด่นของ IGC206 คือหน้าเซนเซอร์ผลิตจากวัสดุเซรามิก (Ceramics) พร้อมตัวเรือนทองเหลืองเคลือบ White Bronze ออกแบบสำหรับงาน Machine Tools และ Metalworking ที่มีน้ำมันหล่อเย็นและสารหล่อลื่น มีระดับการป้องกัน IP68 (Coolant) ตามเงื่อนไขของผู้ผลิต พร้อมไฟ LED สีเหลืองแสดงสถานะการสวิตช์ 4 ตำแหน่ง

คุณสมบัติเด่น

• Inductive Proximity Sensor สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับพิกัด (Sensing Range) 8 มม.
• ระยะทำงาน (Operating Distance) 0-6.5 มม.
• เทคโนโลยี Increased Sensing Range ช่วยเพิ่มระยะตรวจจับ
• เอาต์พุตแบบ PNP Normally Open (NO)
• ระบบไฟฟ้า DC แบบ 3 สาย
• รองรับแรงดันไฟฟ้า 10-36 VDC
• ความถี่ในการสวิตช์ 400 Hz
• กระแสโหลดเอาต์พุตสูงสุด 100 mA
• ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 46 มม.
• รองรับการติดตั้งแบบ Flush Mountable
• ตัวเรือนทองเหลืองเคลือบ White Bronze
• หน้าเซนเซอร์ผลิตจากเซรามิก (Ceramics)
• คอนเน็กเตอร์ M12 A-coded พร้อมหน้าสัมผัสเคลือบทอง
• มีไฟ LED สีเหลือง 4 ตำแหน่ง แสดงสถานะการสวิตช์
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• ระดับการป้องกัน IP68 (Coolant)
• รองรับอุณหภูมิใช้งาน -25 ถึง +70 °C
• เหมาะสำหรับงาน Machine Tools, Metalworking, Coolants และ Lubricants

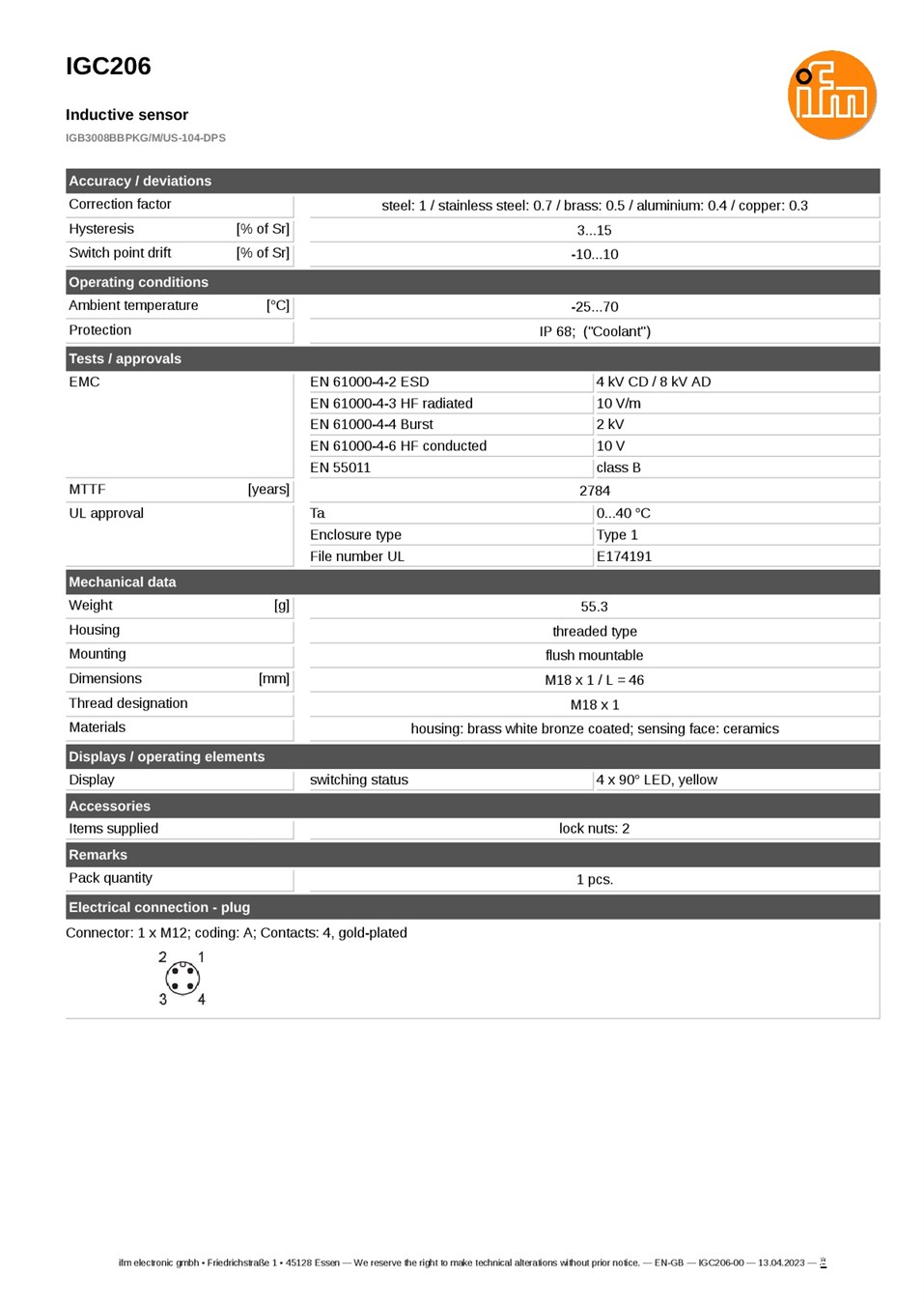

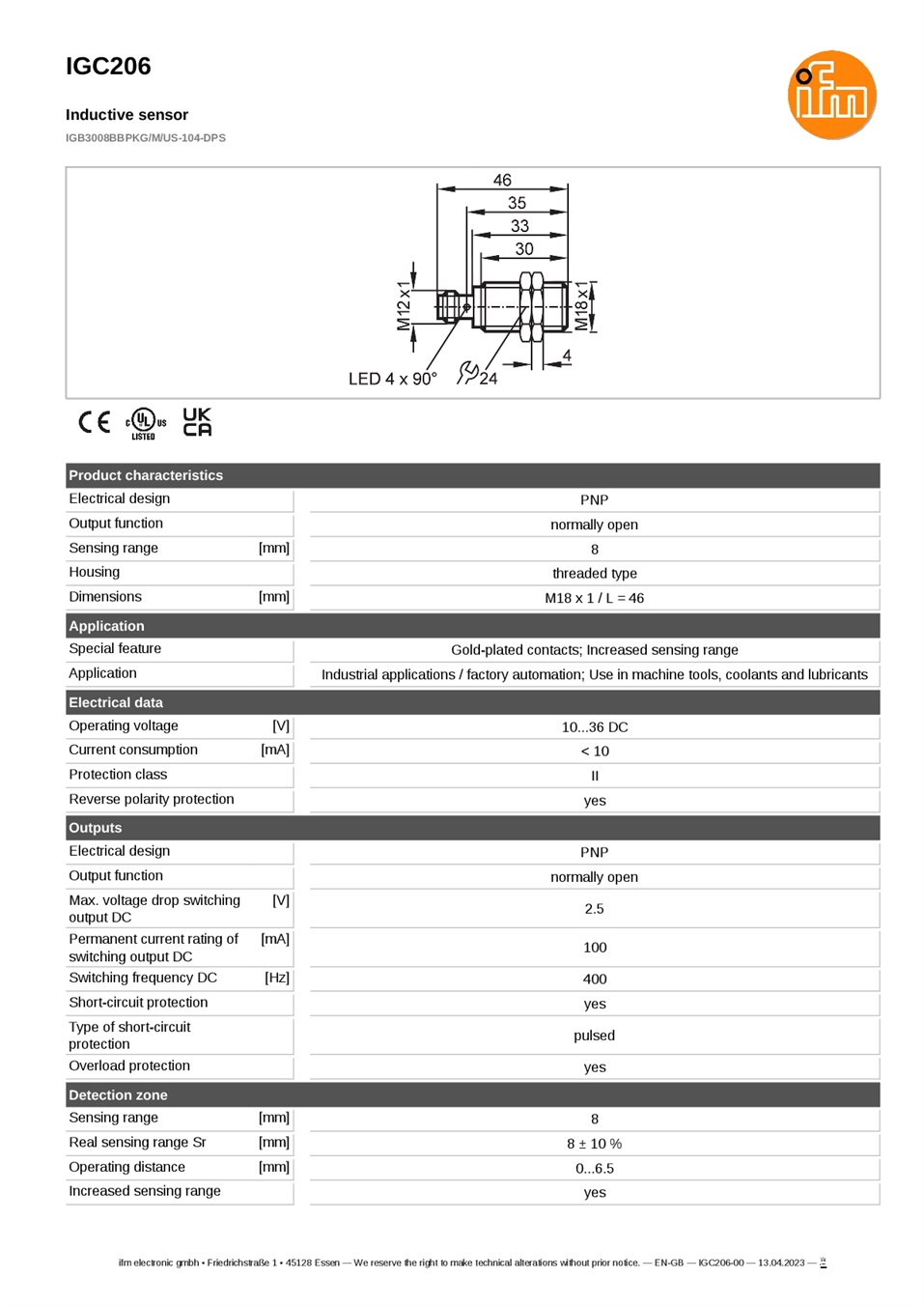

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: IGC206
• รหัสผลิตภัณฑ์: IGB3008BBPKG/M/US-104-DPS
• กลุ่มผลิตภัณฑ์: efector 100
• ประเภทสินค้า: Inductive Proximity Sensor
• หลักการตรวจจับ: Inductive
• วัตถุที่ตรวจจับ: โลหะ
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M18 x 1
• ความยาวตัวเรือน: 46 mm
• รูปแบบการติดตั้ง: Flush Mountable
• ระยะตรวจจับพิกัด (Sensing Range): 8 mm
• ระยะตรวจจับจริง (Real Sensing Range Sr): 8 mm ±10%
• ระยะทำงาน (Operating Distance): 0-6.5 mm
• ระยะตรวจจับเพิ่มขึ้น: Increased Sensing Range
• แรงดันไฟฟ้าทำงาน: 10-36 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• Protection Class: II
• ระบบเอาต์พุต: DC PNP
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• รูปแบบวงจร: DC 3-Wire
• กระแสโหลดเอาต์พุตสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 VDC
• ความถี่ในการสวิตช์: 400 Hz
• ระบบป้องกันการลัดวงจร: มี แบบ Pulsed
• ระบบป้องกันโหลดเกิน: มี
• ระบบป้องกันการต่อขั้วกลับ: มี
• Hysteresis: 3-15% ของ Sr
• Switch-Point Drift: -10 ถึง +10% ของ Sr
• Correction Factor - Steel: 1.0
• Correction Factor - Stainless Steel: 0.7
• Correction Factor - Brass: 0.5
• Correction Factor - Aluminium: 0.4
• Correction Factor - Copper: 0.3
• ระดับการป้องกัน: IP68 (Coolant)
• อุณหภูมิใช้งาน: -25 ถึง +70 °C
• ช่วงอุณหภูมิตามเงื่อนไข UL: 0 ถึง +40 °C
• วัสดุตัวเรือน: Brass, White Bronze Coated
• วัสดุหน้าเซนเซอร์: Ceramics
• น้ำหนัก: 55.3 g
• ไฟแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง รอบตัวเรือนทุก 90°
• การเชื่อมต่อ: M12 Connector
• Connector Coding: A-coded
• จำนวนหน้าสัมผัส: 4 Contacts
• หน้าสัมผัสคอนเน็กเตอร์: Gold-Plated Contacts
• MTTF: 2784 ปี ตามข้อมูลการคำนวณของผู้ผลิต
• UL File Number: E174191
• มาตรฐาน EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 และ EN 55011 Class B

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะบนสายพานลำเลียง
• ตรวจสอบการมีอยู่หรือไม่มีอยู่ของชิ้นส่วนโลหะในเครื่องจักร
• ระบบตรวจจับตำแหน่งกลไกและอุปกรณ์จับยึดชิ้นงาน
• ระบบควบคุมเครื่องจักรอัตโนมัติและสายการผลิต
• งานเครื่องจักรกลโลหะ (Machine Tools)
• เครื่องจักร CNC และระบบแปรรูปโลหะ
• ระบบตรวจจับชิ้นงานในบริเวณที่มีน้ำมันหล่อเย็น
• ระบบตรวจสอบตำแหน่งในเครื่องจักรที่ใช้สารหล่อลื่น
• ระบบนับจำนวนชิ้นงานโลหะ
• ใช้งานร่วมกับ PLC ที่รองรับ Digital Input แบบ PNP

ข้อควรทราบ

• IGC206 เป็น Inductive Sensor สำหรับตรวจจับโลหะ ไม่สามารถตรวจจับวัสดุอโลหะ เช่น พลาสติก ไม้ หรือแก้วได้โดยตรง
• ระยะตรวจจับพิกัด 8 มม. อ้างอิงวัตถุทดสอบมาตรฐาน โดยระยะทำงานที่ผู้ผลิตกำหนดคือ 0-6.5 มม.
• ระยะตรวจจับแตกต่างกันตามชนิด ขนาด และรูปร่างของโลหะ ต้องพิจารณา Correction Factor ก่อนกำหนดระยะติดตั้ง
• รุ่นนี้เป็น PNP Normally Open (NO) แบบ 3 สาย ไม่ใช่เซนเซอร์ PNP/NPN แบบ 2 สาย
• รองรับแรงดันไฟฟ้า 10-36 VDC และกระแสโหลดเอาต์พุตสูงสุด 100 mA
• สามารถติดตั้งแบบ Flush Mountable ได้ แต่ต้องปฏิบัติตามข้อกำหนดระยะติดตั้งของผู้ผลิต
• ใช้คอนเน็กเตอร์ M12 A-coded แบบ 4 Contacts ต้องตรวจสอบผังการต่อสายก่อนเชื่อมต่อกับ PLC
• ระดับการป้องกัน IP68 (Coolant) ต้องใช้ร่วมกับคอนเน็กเตอร์และสายเชื่อมต่อที่เหมาะสม พร้อมติดตั้งตามเงื่อนไขของผู้ผลิต
• หน้าเซนเซอร์เป็นวัสดุ Ceramics ไม่ใช่ PBT หรือ LCP จึงควรตรวจสอบความเข้ากันได้กับสารเคมีและสภาพการใช้งานจริง
• อุณหภูมิใช้งานทั่วไปคือ -25 ถึง +70 °C ขณะที่เงื่อนไขการรับรอง UL ระบุ 0 ถึง +40 °C
• IGC206 เป็นเซนเซอร์ตรวจจับตำแหน่งทั่วไป ไม่ใช่อุปกรณ์นิรภัยสำหรับระบบ Machine Safety
• ควรตรวจสอบ Datasheet และผังการต่อสายของ ifm IGC206 ก่อนติดตั้งจริง
