IGC202 \ Inductive sensor \ Range 8 mm \ PNP/NPN NO \ M18 \ Connector M12

รายละเอียดสินค้า ifm IGC202 Inductive Sensor

ifm IGC202 (IGB2008BARKG/M/US-104-ARS) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ในกลุ่ม efector 100 สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส เหมาะสำหรับเครื่องจักรอุตสาหกรรม ระบบตรวจจับตำแหน่งชิ้นงาน และเครื่องจักรกลโลหะที่ใช้น้ำมันหล่อเย็นหรือสารหล่อลื่น

เซนเซอร์มีระยะตรวจจับพิกัด 8 มม. และระยะทำงาน 0-6.5 มม. ใช้เทคโนโลยี PNP/NPN แบบ 2 สาย พร้อมฟังก์ชันเอาต์พุต Normally Open (NO) รองรับแรงดันไฟฟ้า 10-30 VDC และความถี่ในการสวิตช์ 300 Hz ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 46 มม. สามารถติดตั้งแบบ Flush Mountable ได้

รุ่น IGC202 มีตัวเรือนทองเหลืองเคลือบ White Bronze หน้าเซนเซอร์ผลิตจากวัสดุ LCP พร้อมคอนเน็กเตอร์ M12 A-coded ที่มีหน้าสัมผัสเคลือบทอง มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์ 4 ตำแหน่ง และระดับการป้องกัน IP68 (Coolant) ตามเงื่อนไขของผู้ผลิต เหมาะสำหรับสภาพแวดล้อมการทำงานที่มีน้ำมันและสารหล่อเย็น

คุณสมบัติเด่น

• Inductive Proximity Sensor สำหรับตรวจจับโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับพิกัด (Sensing Range) 8 มม.
• ระยะทำงาน (Operating Distance) 0-6.5 มม.
• เทคโนโลยี Increased Sensing Range ช่วยเพิ่มระยะตรวจจับ
• ระบบไฟฟ้าแบบ PNP/NPN รองรับการต่อวงจรแบบ 2 สาย
• ฟังก์ชันเอาต์พุต Normally Open (NO)
• แรงดันไฟฟ้าทำงาน 10-30 VDC
• ความถี่ในการสวิตช์ 300 Hz
• กระแสโหลดเอาต์พุตสูงสุด 100 mA
• กระแสโหลดขั้นต่ำ 2 mA
• กระแสรั่วไหลสูงสุด 0.5 mA
• ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 46 มม.
• รองรับการติดตั้งแบบ Flush Mountable
• ตัวเรือนทองเหลืองเคลือบ White Bronze
• หน้าเซนเซอร์ผลิตจากวัสดุ LCP
• คอนเน็กเตอร์ M12 A-coded พร้อมหน้าสัมผัสเคลือบทอง
• ไฟ LED สีเหลือง 4 ตำแหน่ง แสดงสถานะการสวิตช์
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• ระดับการป้องกัน IP68 (Coolant) ตามเงื่อนไขของผู้ผลิต
• อุณหภูมิใช้งาน -25 ถึง +70 °C
• เหมาะสำหรับงาน Machine Tools, Coolants และ Lubricants

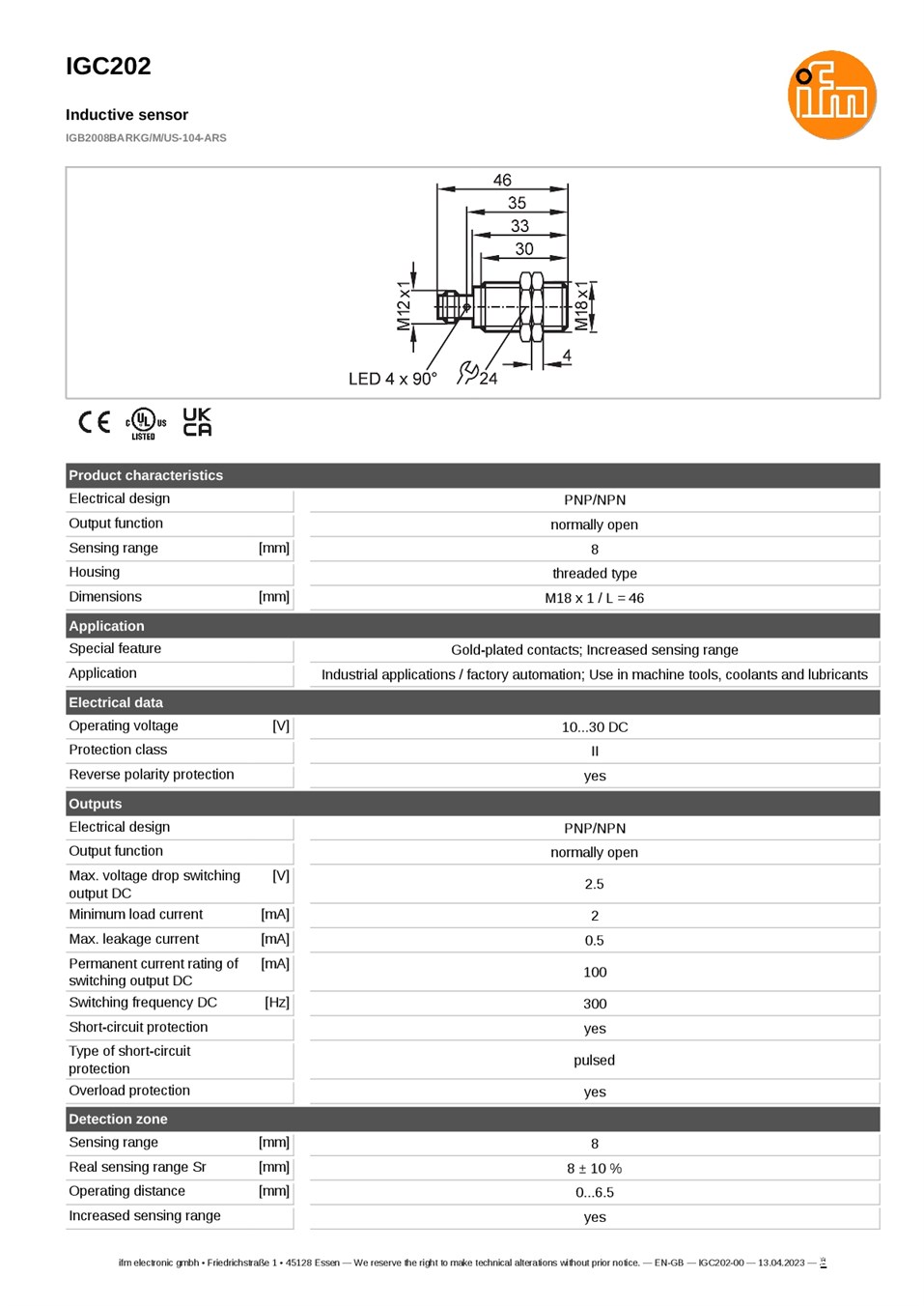

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: IGC202
• รหัสผลิตภัณฑ์: IGB2008BARKG/M/US-104-ARS
• กลุ่มผลิตภัณฑ์: efector 100
• ประเภทสินค้า: Inductive Proximity Sensor
• หลักการตรวจจับ: Inductive
• วัตถุที่ตรวจจับ: โลหะ
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M18 x 1
• ความยาวตัวเรือน: 46 mm
• รูปแบบการติดตั้ง: Flush Mountable
• ระยะตรวจจับพิกัด (Sensing Range): 8 mm
• ระยะตรวจจับจริง (Real Sensing Range Sr): 8 mm ±10%
• ระยะทำงาน (Operating Distance): 0-6.5 mm
• ระยะตรวจจับเพิ่มขึ้น: Increased Sensing Range
• แรงดันไฟฟ้าทำงาน: 10-30 VDC
• Protection Class: II
• ระบบไฟฟ้า: DC PNP/NPN แบบ 2 สาย
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• กระแสโหลดเอาต์พุตสูงสุด: 100 mA
• กระแสโหลดขั้นต่ำ: 2 mA
• กระแสรั่วไหลสูงสุด: 0.5 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 VDC
• ความถี่ในการสวิตช์: 300 Hz
• ระบบป้องกันการลัดวงจร: มี แบบ Pulsed
• ระบบป้องกันโหลดเกิน: มี
• ระบบป้องกันการต่อขั้วกลับ: มี

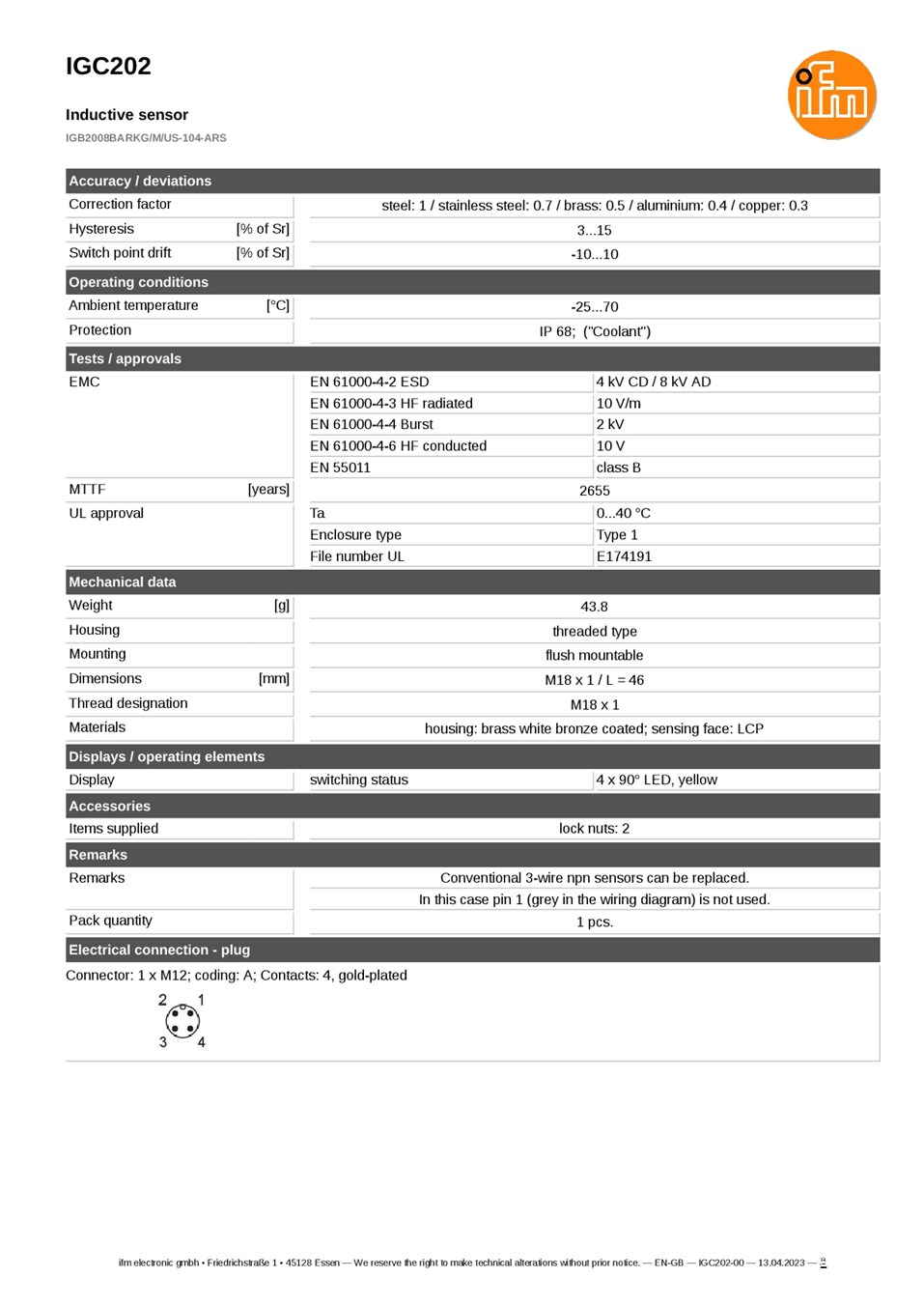

• Hysteresis: 3-15% ของ Sr
• Switch-Point Drift: -10 ถึง +10% ของ Sr
• Correction Factor - Steel: 1.0
• Correction Factor - Stainless Steel: 0.7
• Correction Factor - Brass: 0.5
• Correction Factor - Aluminium: 0.4
• Correction Factor - Copper: 0.3
• ระดับการป้องกัน: IP68 (Coolant)
• อุณหภูมิใช้งาน: -25 ถึง +70 °C
• ช่วงอุณหภูมิตามเงื่อนไข UL: 0 ถึง +40 °C
• วัสดุตัวเรือน: Brass, White Bronze Coated
• วัสดุหน้าเซนเซอร์: LCP
• น้ำหนัก: 43.8 g
• ไฟแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง รอบตัวเรือนทุก 90°
• การเชื่อมต่อ: M12 Connector
• Connector Coding: A-coded
• จำนวนหน้าสัมผัส: 4 Contacts
• หน้าสัมผัสคอนเน็กเตอร์: Gold-Plated Contacts
• MTTF: 2655 ปี ตามข้อมูลการคำนวณของผู้ผลิต
• UL File Number: E174191
• มาตรฐาน EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 และ EN 55011 Class B

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะบนสายพานลำเลียง
• ตรวจสอบการมีอยู่หรือไม่มีอยู่ของชิ้นส่วนโลหะในเครื่องจักร
• ระบบตรวจจับตำแหน่งกลไกและอุปกรณ์จับยึดชิ้นงาน
• ระบบควบคุมเครื่องจักรอัตโนมัติและสายการผลิต
• งานเครื่องจักรกลโลหะ (Machine Tools)
• ระบบตรวจจับชิ้นงานในบริเวณที่มีน้ำมันหล่อเย็น
• ระบบตรวจจับตำแหน่งในเครื่องจักรที่ใช้สารหล่อลื่น
• ระบบนับจำนวนชิ้นงานโลหะ
• ระบบควบคุมที่รองรับเซนเซอร์ DC แบบ 2 สาย
• ใช้งานร่วมกับ PLC ที่มีวงจรอินพุตเหมาะสมกับเซนเซอร์ PNP/NPN แบบ 2 สาย

ข้อควรทราบ

• IGC202 เป็น Inductive Sensor สำหรับตรวจจับโลหะ ไม่สามารถตรวจจับวัสดุอโลหะ เช่น พลาสติก ไม้ หรือแก้วได้โดยตรง
• ระยะตรวจจับพิกัด 8 มม. อ้างอิงวัตถุทดสอบมาตรฐาน ส่วนระยะทำงานที่ผู้ผลิตกำหนดคือ 0-6.5 มม.
• ระยะตรวจจับเปลี่ยนแปลงตามชนิด ขนาด และรูปทรงของโลหะ
• รุ่นนี้ใช้ระบบ PNP/NPN แบบ 2 สาย ฟังก์ชัน Normally Open (NO) ไม่ใช่เซนเซอร์ PNP 3 สายทั่วไป
• ต้องตรวจสอบการต่อวงจร PNP หรือ NPN ตามผังการต่อสายที่ผู้ผลิตกำหนด
• การเชื่อมต่อกับ PLC ต้องคำนึงถึงกระแสรั่วไหลสูงสุด 0.5 mA กระแสโหลดขั้นต่ำ 2 mA และแรงดันตกคร่อมสูงสุด 2.5 V
• รุ่นนี้ติดตั้งแบบ Flush Mountable ได้ แต่ต้องปฏิบัติตามระยะห่างจากโลหะและเซนเซอร์ข้างเคียงตามข้อกำหนดของผู้ผลิต
• แรงดันไฟฟ้าทำงาน 10-30 VDC และกระแสโหลดเอาต์พุตสูงสุด 100 mA
• คอนเน็กเตอร์ M12 A-coded มี 4 Contacts แต่รูปแบบการใช้งานขั้วต่อขึ้นอยู่กับวงจรที่เลือก ต้องตรวจสอบแผนผังการเดินสายก่อนติดตั้ง
• ระดับ IP68 (Coolant) ต้องใช้ร่วมกับคอนเน็กเตอร์และสายเชื่อมต่อที่เหมาะสม และปฏิบัติตามเงื่อนไขการใช้งานของผู้ผลิต
• ควรตรวจสอบความเข้ากันได้ของวัสดุเซนเซอร์กับน้ำมันหล่อเย็น สารหล่อลื่น หรือสารเคมีที่ใช้จริง
• ช่วงอุณหภูมิใช้งานทั่วไปคือ -25 ถึง +70 °C ขณะที่เงื่อนไขการรับรอง UL ระบุ 0 ถึง +40 °C
• IGC202 เป็นเซนเซอร์ตรวจจับตำแหน่งทั่วไป ไม่ใช่ Safety Sensor สำหรับระบบ Machine Safety
• ควรตรวจสอบ Datasheet และผังการต่อสายรุ่น IGC202 ก่อนติดตั้งจริง
