IG0369 \ Inductive sensor \ Range 5 mm \ AC/DC NO \ M18 \ Cable PVC 10 m

รายละเอียด IG0369 ifm เซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ

ifm IG0369 รหัสประเภท IGA2005-ABOA/V4A/10M เซนเซอร์แบบ 2 สาย รองรับไฟ AC/DC ตรวจจับโลหะโดยไม่สัมผัส ระยะตรวจจับ 5 mm ติดตั้งแบบ Flush และให้เอาต์พุตแบบปกติเปิด (NO) ตัวเรือนสเตนเลสพร้อมสาย PVC ยาว 10 เมตร

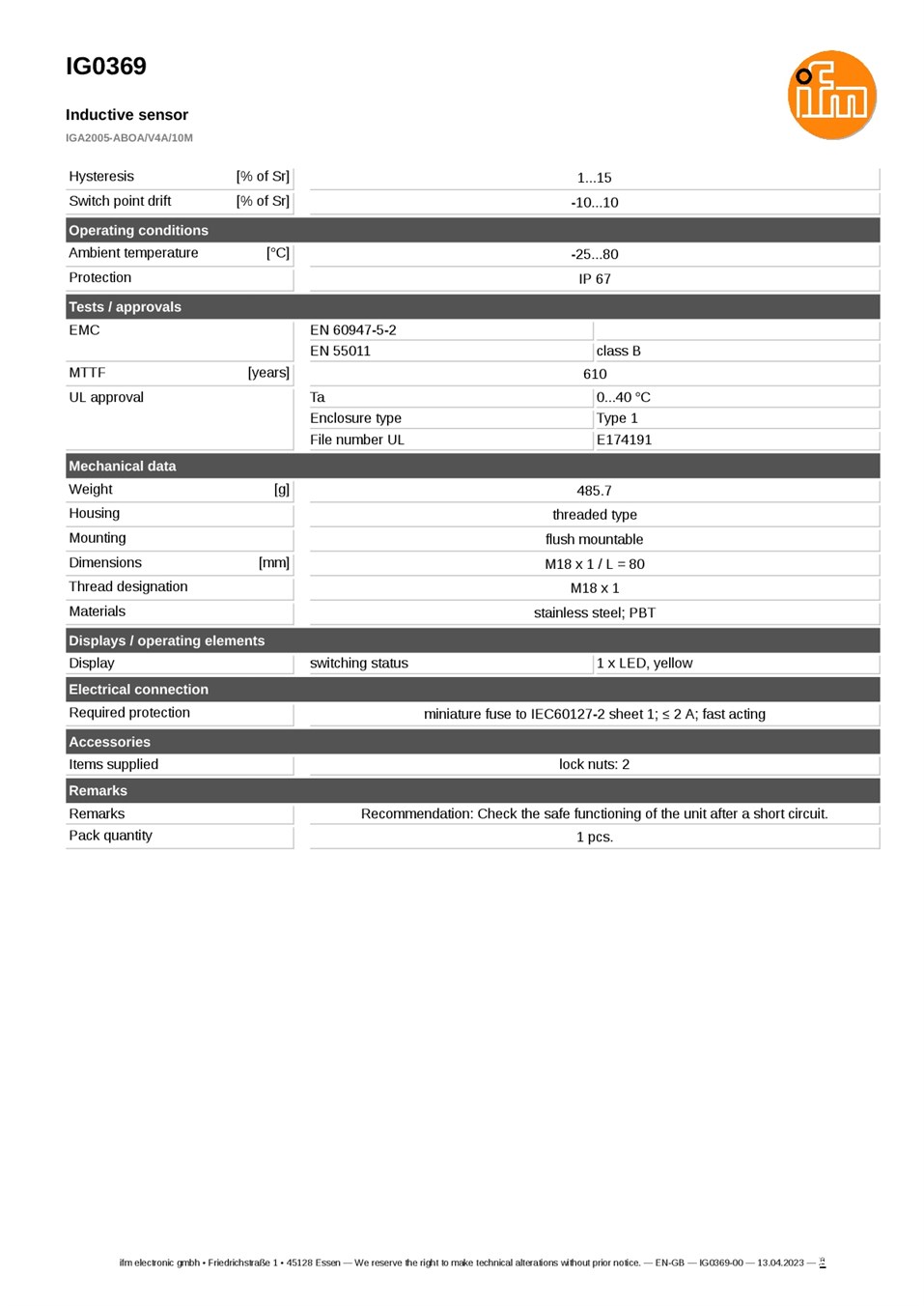

ข้อมูลจำเพาะ

• แบรนด์: ifm
• รุ่น: IG0369
• รหัสประเภท: IGA2005-ABOA/V4A/10M
• ประเภท: Inductive Sensor แบบ 2 สาย AC/DC
• ระยะตรวจจับ: 5 mm
• ระยะทำงาน: 0–4.05 mm
• การติดตั้ง: แบบฝังเสมอผิวโลหะ (Flush)
• แรงดันใช้งาน: 20–250 VAC/DC
• เอาต์พุต: แบบปกติเปิด (NO)
• กระแสเอาต์พุตต่อเนื่อง AC: 250 mA หรือ 350 mA เมื่ออุณหภูมิไม่เกิน 50 °C
• กระแสเอาต์พุตต่อเนื่อง DC: 100 mA
• กระแสโหลดขั้นต่ำ: 5 mA
• ความถี่สวิตชิ่ง: AC 25 Hz / DC 50 Hz
• แรงดันตกคร่อมเอาต์พุตสูงสุด: AC 6.5 V / DC 6 V
• กระแสรั่วสูงสุด: 2.5 mA ที่ 250 VAC / 1.3 mA ที่ 110 VAC / 0.8 mA ที่ 24 VDC
• ขนาด: เกลียว M18 x 1 ความยาวตัวเรือน 80 mm
• วัสดุ: สเตนเลส และ PBT
• การเชื่อมต่อ: สาย PVC ยาว 10 เมตร ขนาด 2 x 0.5 mm²
• ระดับการป้องกัน: IP67
• อุณหภูมิแวดล้อมขณะทำงาน: -25 ถึง 80 °C
• ไฟแสดงสถานะสวิตชิ่ง: LED สีเหลือง 1 ดวง
• ไม่มีระบบป้องกันต่อไฟกลับขั้ว ลัดวงจร และโหลดเกิน

การใช้งาน

ใช้ตรวจจับชิ้นส่วนโลหะในวงจรควบคุม AC/DC ที่รองรับเซนเซอร์แบบ 2 สาย โดยตรวจสอบกระแสโหลดขั้นต่ำและกระแสรั่วให้เหมาะสม ต้องติดตั้งฟิวส์ชนิดตัดเร็วขนาดไม่เกิน 2 A ตาม IEC 60127-2 Sheet 1 และตรวจสอบการทำงานของเซนเซอร์หลังเกิดลัดวงจร
