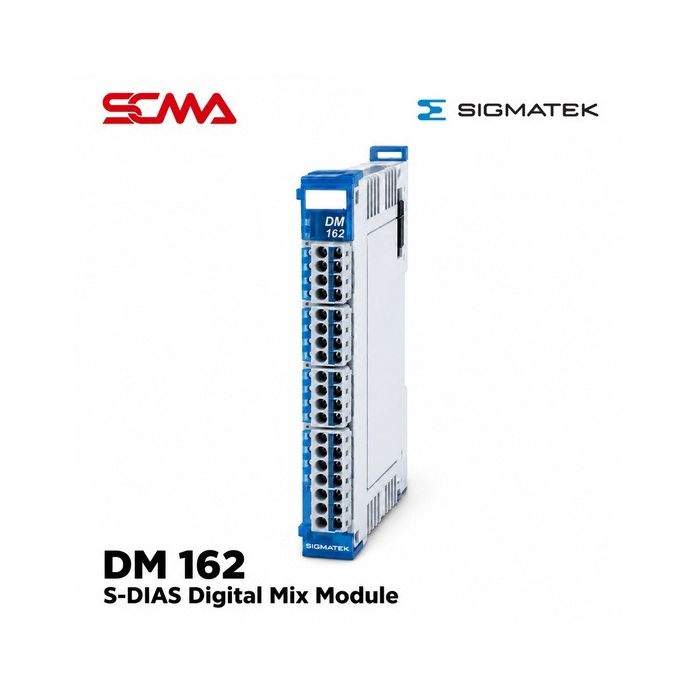

DM 162 S-DIAS Digital Mix Module SIGMATEK

โมดูลดิจิทัลมิกซ์ SIGMATEK รุ่น DM 162 (S-DIAS Digital Mix Module)

SIGMATEK DM 162 เป็นโมดูลดิจิทัลอินพุตและเอาต์พุต (Digital Mix Module) ในตระกูล S-DIAS สำหรับระบบควบคุมอัตโนมัติอุตสาหกรรม รวมฟังก์ชันการรับและส่งสัญญาณดิจิทัลไว้ในโมดูลเดียว โดยมี Digital Input จำนวน 8 ช่อง และ Digital Output จำนวน 8 ช่อง

อินพุตรองรับสัญญาณแบบ PNP (+24 VDC) โดยแคตตาล็อกระบุเป็น Isolated Digital Input พร้อม Input Delay 5 ms ส่วนเอาต์พุตเป็นแบบ PNP (+24 VDC) สำหรับส่งสัญญาณควบคุมไปยังอุปกรณ์ที่มีพิกัดทางไฟฟ้าเข้ากันได้

ตัวเครื่องมีขนาด 12.5 x 104 x 72 mm (กว้าง x สูง x ลึก) เหมาะสำหรับระบบ Automation ที่ต้องการรับและส่งสัญญาณดิจิทัลในโมดูลเดียว โดยต้องตรวจสอบความเข้ากันได้กับ CPU และระบบ S-DIAS ก่อนติดตั้ง

คุณสมบัติทั่วไป (Features)

• แบรนด์ SIGMATEK
• รุ่น DM 162
• ตระกูล S-DIAS
• ประเภท S-DIAS Digital Mix Module
• มี Digital Input จำนวน 8 จุด
• มี Digital Output จำนวน 8 จุด
• รวมจุดรับและส่งสัญญาณดิจิทัล 16 จุด
• Digital Input เป็นแบบ PNP (+24 VDC)
• แคตตาล็อกระบุ Isolated Digital Input
• มี Input Delay 5 ms
• Digital Output เป็นแบบ PNP (+24 VDC)
• ขนาดตัวเครื่อง 12.5 x 104 x 72 mm
• เหมาะสำหรับระบบ Machine Automation และ Factory Automation

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SIGMATEK
Model	DM 162
Series	S-DIAS
Product Type	Digital Mix Module
Number of Digital Inputs	8 Inputs
Input Type	PNP (+24 VDC)
Input Isolation	Isolated Digital Inputs (Catalog Listed)
Input Delay	5 ms
Number of Digital Outputs	8 Outputs
Output Type	PNP (+24 VDC)
Maximum Output Current	To Be Confirmed from Manufacturer Datasheet
Total Digital I/O Points	16 Points (8 DI + 8 DO)
Width	12.5 mm
Height	104 mm
Depth	72 mm
Dimensions (W x H x D)	12.5 x 104 x 72 mm
Input Current	Not Specified in Catalog
Output Protection	Not Specified in Catalog
Isolation Details	To Be Confirmed from Manufacturer Datasheet
Module Power Requirements	To Be Confirmed According to S-DIAS System
Operating Temperature	Not Specified in Catalog

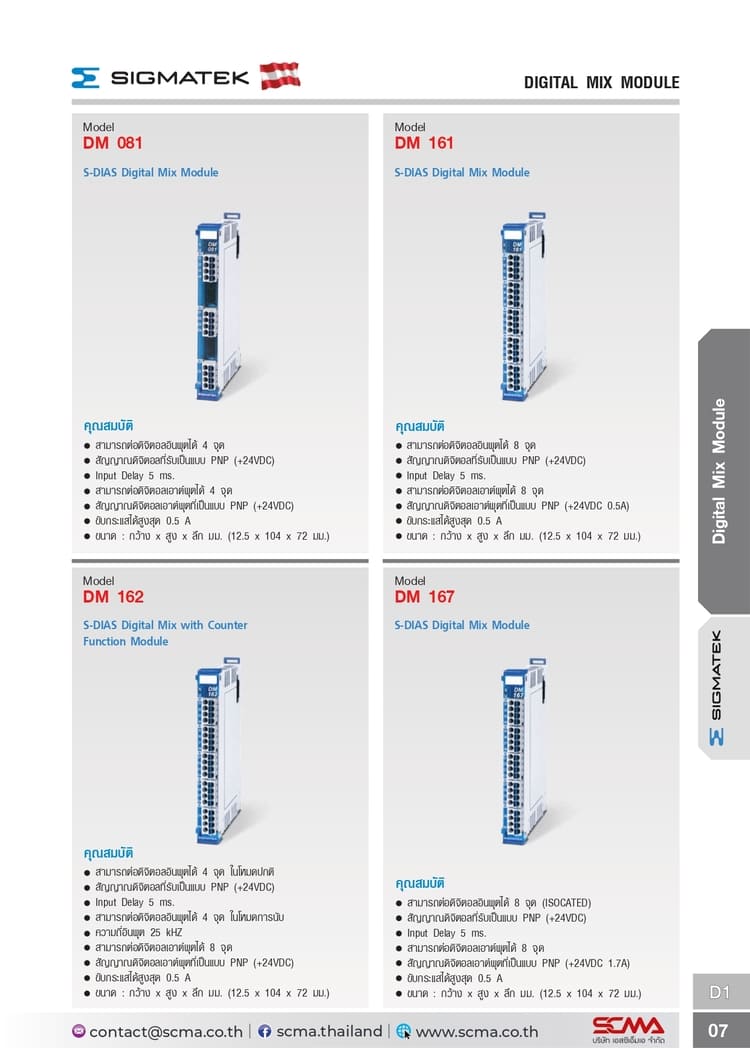

Catalog Reference	SCMA General Catalog Vol.5, D1-07

หมายเหตุ: แคตตาล็อกระบุพิกัดกระแสเอาต์พุตของ DM 162 ไม่สอดคล้องกันระหว่างข้อความ PNP (+24 VDC 1.7 A) และค่ากระแสสูงสุด 0.5 A จึงต้องตรวจสอบ Datasheet เฉพาะรุ่นก่อนกำหนดโหลดเอาต์พุต

Digital Input จำนวน 8 ช่อง

DM 162 รองรับ Digital Input จำนวน 8 จุด สำหรับรับสัญญาณสถานะจากเซนเซอร์ สวิตช์ หรืออุปกรณ์อื่นที่มีสัญญาณเอาต์พุตตรงกับข้อกำหนดของโมดูล

อินพุตเป็นแบบ PNP (+24 VDC) ซึ่งเหมาะสำหรับการเชื่อมต่ออุปกรณ์ที่จ่ายสัญญาณด้านบวกเข้าสู่ช่องอินพุตเมื่อทำงาน ทั้งนี้ต้องตรวจสอบพิกัดไฟฟ้าและ Wiring Diagram ก่อนต่อสาย

Isolated Digital Input

แคตตาล็อกระบุว่า Digital Input ทั้ง 8 จุดเป็นแบบ Isolated โดยรายละเอียดของการแยกวงจร เช่น การแยกเป็นรายช่องหรือรายกลุ่ม และพิกัดแรงดันทดสอบฉนวน ไม่ได้ระบุไว้

ในการออกแบบวงจรจึงควรตรวจสอบรายละเอียด Isolation จากเอกสารทางเทคนิคของผู้ผลิต เพื่อให้เข้าใจข้อจำกัดของจุดอ้างอิงสัญญาณและการเชื่อมต่ออุปกรณ์ภายนอกอย่างถูกต้อง

Input Delay 5 ms

DM 162 มีค่า Input Delay 5 ms ตามข้อมูลแคตตาล็อก ซึ่งเป็นข้อมูลสำหรับพิจารณาการตอบสนองของช่องรับสัญญาณดิจิทัล

เมื่อออกแบบระบบควรพิจารณาระยะเวลาของสัญญาณร่วมกับ Input Delay และรอบการประมวลผลของ CPU เพื่อให้ระบบอ่านสถานะได้อย่างเหมาะสม

Digital Output จำนวน 8 ช่อง

DM 162 รองรับ Digital Output จำนวน 8 จุด สำหรับส่งสัญญาณควบคุมจากระบบ Automation ไปยังอุปกรณ์ภายนอกที่มีพิกัดเหมาะสม

เอาต์พุตเป็นแบบ PNP (+24 VDC) ซึ่งโดยหลักการเป็นวงจรสวิตชิ่งทางด้านบวก (Sourcing Output) สำหรับจ่ายสัญญาณไปยังโหลดตามคำสั่งจากโปรแกรมควบคุม

ก่อนเชื่อมต่อโหลดต้องตรวจสอบกระแสทำงาน กระแสกระชาก พิกัดต่อช่อง และพิกัดรวมของโมดูลจาก Datasheet โดยเฉพาะเนื่องจากค่ากระแสที่ปรากฏในแคตตาล็อกยังไม่สอดคล้องกัน

โมดูล Digital Mix สำหรับระบบ Automation

การรวม Digital Input และ Digital Output ไว้ในโมดูลเดียวช่วยให้สามารถนำไปประยุกต์ใช้กับเครื่องจักรที่ต้องอ่านสถานะอุปกรณ์พร้อมกับส่งสัญญาณควบคุม โดยไม่จำเป็นต้องแยกฟังก์ชันรับและส่งสัญญาณออกเป็นคนละโมดูลในทุกกรณี

การเลือกใช้งานต้องพิจารณาจำนวนจุด I/O ที่ต้องการจริง รวมถึงความเข้ากันได้กับ CPU และอุปกรณ์ประกอบของระบบ S-DIAS

การใช้งานร่วมกับเซนเซอร์ PNP

DM 162 รองรับอินพุตแบบ PNP (+24 VDC) สำหรับรับสัญญาณจากเซนเซอร์หรืออุปกรณ์สวิตชิ่งที่มีรูปแบบสัญญาณตรงตามข้อกำหนด

ตัวอย่างอุปกรณ์ที่สามารถพิจารณาเชื่อมต่อได้ ได้แก่ Proximity Sensor, Photoelectric Sensor และ Limit Switch ที่จัดวงจรให้เหมาะสมกับอินพุตของโมดูล

ไม่ควรเชื่อมต่อเซนเซอร์ NPN แทนเซนเซอร์ PNP โดยไม่ได้ตรวจสอบการทำงานของวงจรและคำแนะนำของผู้ผลิต

ขนาดตัวเครื่อง (Mechanical Dimensions)

Dimension	Size
Width	12.5 mm
Height	104 mm
Depth	72 mm

ตัวเครื่องมีความกว้างเพียง 12.5 mm เหมาะสำหรับจัดวางร่วมกับโมดูลอื่นในระบบ S-DIAS โดยต้องเผื่อพื้นที่สำหรับการเดินสายและการบำรุงรักษาตามคู่มือการติดตั้ง

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบควบคุมเครื่องจักรอัตโนมัติ
• ระบบรับสัญญาณเซนเซอร์และส่งสัญญาณควบคุม
• ระบบควบคุมสายการผลิตในโรงงานอุตสาหกรรม
• ระบบอ่านสถานะอุปกรณ์และควบคุมไฟแสดงสถานะ
• ระบบ PLC ที่ต้องการ Digital Input และ Digital Output ในโมดูลเดียว
• ระบบ Factory Automation และ Machine Control
• ระบบขยาย I/O ที่รองรับ S-DIAS
• งานออกแบบและพัฒนาระบบควบคุมเครื่องจักรเฉพาะทาง

ข้อมูลสำหรับการเลือกใช้งาน

Selection Criteria	Description
Digital Inputs	8 Channels
Digital Outputs	8 Channels
Sensor Type	PNP (+24 VDC)
Output Load	ตรวจสอบพิกัดกระแสจาก Datasheet
Input Delay	5 ms
Isolation Requirements	ตรวจสอบรายละเอียด Isolated Input
CPU Compatibility	ตรวจสอบความเข้ากันได้กับระบบ S-DIAS
Installation Space	12.5 x 104 x 72 mm พร้อมระยะเผื่อ

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ตรวจสอบประเภทสัญญาณ PNP (+24 VDC) ของอินพุตและเอาต์พุต
• ตรวจสอบการต่อสายและขั้วไฟฟ้าตาม Wiring Diagram ของผู้ผลิต
• ตรวจสอบรายละเอียดวงจร Isolated Input ก่อนเชื่อมต่อจุดอ้างอิงไฟฟ้า
• ไม่ต่อแรงดันเข้าช่องอินพุตเกินพิกัด
• ยืนยันพิกัดกระแสเอาต์พุตก่อนเชื่อมต่อโหลด
• พิจารณาวงจรป้องกันสำหรับโหลดเหนี่ยวนำตามความเหมาะสม
• ตรวจสอบแหล่งจ่ายไฟและระบบป้องกันทางไฟฟ้า
• ไม่เสียบหรือถอดโมดูลขณะมีไฟเลี้ยง เว้นแต่คู่มือผู้ผลิตระบุว่ารองรับ
• ทดสอบการทำงานของ Digital Input และ Digital Output ทุกช่องก่อนใช้งาน

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SIGMATEK S-DIAS Digital Mix Module รุ่น DM 162
• รองรับ Digital Input 8 จุด และ Digital Output 8 จุด
• Digital Input เป็นแบบ PNP (+24 VDC)
• แคตตาล็อกระบุ Isolated Digital Input
• Input Delay 5 ms
• Digital Output เป็นแบบ PNP (+24 VDC)
• ค่ากระแสเอาต์พุตในแคตตาล็อกมีข้อมูลไม่สอดคล้องกัน ต้องยืนยันจาก Datasheet
• ขนาดตัวเครื่อง 12.5 x 104 x 72 mm
• ไม่ควรนำฟังก์ชัน Counter ของ DM 161 มาใช้เป็นสเปกของ DM 162
• ต้องตรวจสอบระบบจ่ายไฟ ขั้วต่อ และ CPU ที่ใช้งานร่วมกันก่อนสั่งซื้อ
