DL0203 \ ecomat 200 \ Evaluation systems and power supplies \ L200/LC-1/110-240VAC 24VDC \ DE

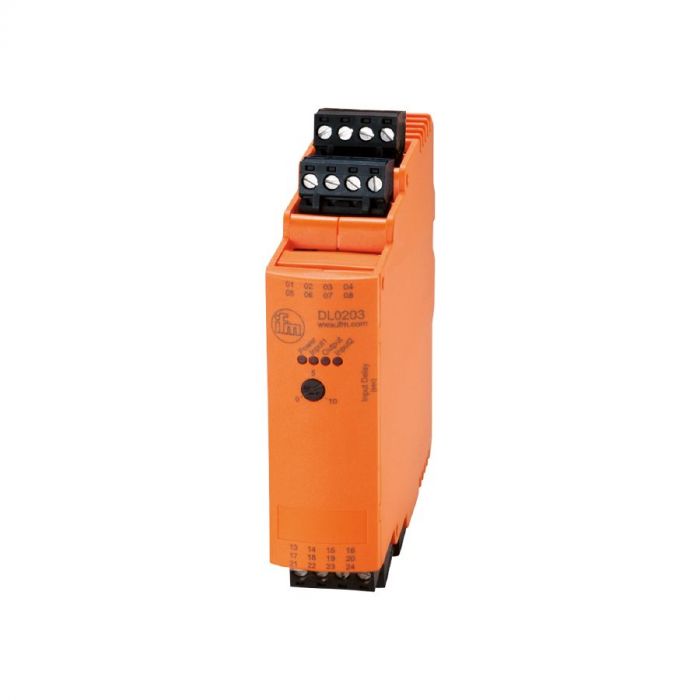

รายละเอียด DL0203 ชุดควบคุมระดับของเหลว ifm ecomat 200

DL0203 เป็นอุปกรณ์ประเมินสัญญาณและควบคุมระดับของเหลว (Evaluation Unit for Level Monitoring/Control) จาก ifm ซีรีส์ ecomat 200 รุ่น L200/LC-1 ออกแบบสำหรับควบคุมระดับของเหลวแบบสองจุด (Two-Point Level Control) โดยรับสัญญาณจากเซนเซอร์ PNP จำนวน 2 ช่อง เพื่อควบคุมระดับของเหลวภายในถัง รองรับการควบคุมปั๊มและวาล์วผ่าน Relay Output และ PNP Transistor Output พร้อมระบบปรับหน่วงเวลาสัญญาณ 0-10 วินาที รองรับไฟเลี้ยง 110-240 VAC หรือ 24 VDC เหมาะสำหรับระบบควบคุมระดับน้ำและของเหลวในงานอุตสาหกรรม

คุณสมบัติเด่น

• อุปกรณ์ควบคุมระดับของเหลวแบบสองจุด (Two-Point Level Control)
• รองรับ Digital Input 2 ช่อง สำหรับเซนเซอร์ประเภท PNP
• Relay Output 1 ช่อง แบบ Changeover Contact (NO/NC)
• PNP Transistor Output 1 ช่อง ใช้แหล่งจ่ายไฟภายนอก
• รองรับแรงดันไฟเลี้ยง 110-240 VAC หรือ 24 VDC
• มีวงจรจ่ายไฟสำหรับเซนเซอร์ 18.5-30 VDC กระแสสูงสุด 100 mA
• ปรับ Input Delay ได้ตั้งแต่ 0-10 วินาที
• ช่วยควบคุมการเติมหรือระบายของเหลวผ่านปั๊มและวาล์ว
• เหมาะสำหรับระบบป้องกันถังล้นและป้องกันปั๊มทำงานขณะไม่มีของเหลว
• มีไฟ LED แสดงสถานะไฟเลี้ยง อินพุต และรีเลย์เอาต์พุต
• ติดตั้งบนราง DIN Rail TH35 ภายในตู้ควบคุมไฟฟ้า

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: DL0203
• รหัสผลิตภัณฑ์: L200/LC-1/110-240VAC 24VDC
• ซีรีส์: ecomat 200
• ประเภท: Evaluation Unit for Level Monitoring/Control
• รูปแบบการควบคุม: Two-Point Level Control
• แรงดันไฟเลี้ยง AC: 110...240 VAC
• แรงดันไฟเลี้ยง DC: 24 VDC (ระบุค่าพิกัด 27 VDC ใน Datasheet)
• ความถี่ไฟฟ้า AC: 50...60 Hz
• ค่าความคลาดเคลื่อนแรงดันไฟเลี้ยง: -20/+10%
• กำลังไฟฟ้าที่ใช้ AC: สูงสุด 6 W
• กำลังไฟฟ้าที่ใช้ DC: สูงสุด 4 W
• ไฟเลี้ยงสำหรับเซนเซอร์: 18.5...30 VDC SELV
• กระแสไฟสำหรับเซนเซอร์สูงสุด: 100 mA
• จำนวน Digital Input: 2 ช่อง
• ประเภทอินพุต: PNP (Type 2 ตาม IEC 61131-2)
• จำนวน Relay Output: 1 ช่อง
• รูปแบบรีเลย์: Changeover Contact (SPDT)
• พิกัดหน้าสัมผัสรีเลย์: 4 A ที่ 240 VAC หรือ 24 VDC สำหรับโหลดความต้านทาน
• จำนวน Transistor Output: 1 ช่อง
• รูปแบบ Transistor Output: PNP พร้อมแหล่งจ่ายภายนอก
• แรงดันสวิตช์ Transistor Output: 10...30 VDC SELV
• กระแสโหลด Transistor Output สูงสุด: 100 mA
• การป้องกัน Transistor Output: Short-Circuit Protection
• ช่วงปรับ Input Delay: 0...10 วินาที
• อุณหภูมิแวดล้อม: -25...60°C
• อุณหภูมิการจัดเก็บ: -25...70°C
• ระดับการป้องกันตัวเรือนและขั้วต่อ: IP20
• วัสดุตัวเรือน: PC GF20
• การติดตั้ง: DIN Rail TH35 ตามมาตรฐาน EN 60715
• การเชื่อมต่อ: Plug-in Screw Terminals แบบ 4 ขั้ว ระยะห่าง 5.0 mm
• ไฟแสดงสถานะไฟเลี้ยง: LED สีเขียว 1 ดวง
• ไฟแสดงสถานะอินพุต: LED สีเหลือง 2 ดวง
• ไฟแสดงสถานะรีเลย์เอาต์พุต: LED สีเขียว 1 ดวง
• น้ำหนัก: ประมาณ 224 กรัม

การใช้งาน

• ควบคุมระดับน้ำภายในถังเก็บแบบสองจุด
• ควบคุมการเปิดและปิดปั๊มน้ำอัตโนมัติ
• ควบคุมวาล์วสำหรับเติมหรือระบายของเหลว
• ระบบป้องกันของเหลวล้นถัง (Overflow Protection)
• ระบบป้องกันปั๊มทำงานขณะระดับของเหลวต่ำ (Dry Run Protection)
• ระบบควบคุมระดับของเหลวในเครื่องจักรอุตสาหกรรม
• ระบบควบคุมระดับที่ใช้เซนเซอร์ PNP จำนวน 2 จุด
• ติดตั้งภายในตู้ควบคุมไฟฟ้าของระบบอัตโนมัติ

ข้อควรทราบ

DL0203 เป็นชุดควบคุมและประเมินสัญญาณระดับของเหลว ไม่ใช่เซนเซอร์วัดระดับโดยตรง จำเป็นต้องใช้ร่วมกับเซนเซอร์ที่มีเอาต์พุต PNP ตามข้อกำหนดของผู้ผลิต รุ่นนี้รองรับแหล่งจ่ายไฟ AC หรือ DC ตามขั้วต่อที่กำหนด ไม่ควรต่อแรงดันผิดประเภทหรือผิดตำแหน่ง รีเลย์รองรับกระแสสูงสุด 4 A สำหรับโหลดความต้านทาน หากต้องควบคุมมอเตอร์หรือปั๊มที่มีกระแสเริ่มต้นสูง ควรใช้คอนแทคเตอร์หรืออุปกรณ์ขับโหลดที่เหมาะสม อุปกรณ์มีระดับการป้องกัน IP20 จึงควรติดตั้งภายในตู้ควบคุมที่มีการป้องกันฝุ่นและความชื้นอย่างเหมาะสม พร้อมตรวจสอบผังการเดินสายตามคู่มือก่อนใช้งาน
