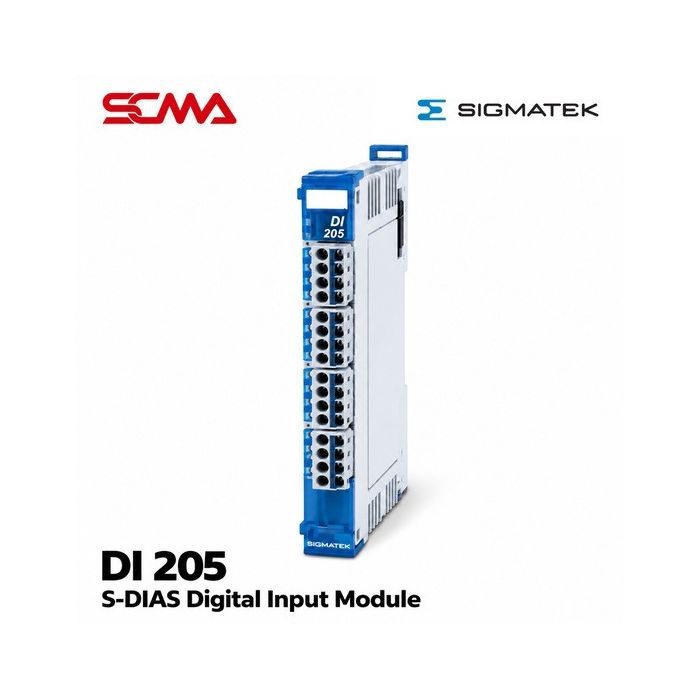

DI 205 S-DIAS Digital Input Module SIGMATEK

โมดูลดิจิทัลอินพุต SIGMATEK รุ่น DI 205 (S-DIAS Digital Input Module)

SIGMATEK DI 205 เป็นโมดูลรับสัญญาณดิจิทัล (Digital Input Module) ในตระกูล S-DIAS สำหรับระบบควบคุมอัตโนมัติอุตสาหกรรม รองรับสัญญาณดิจิทัลอินพุตจำนวน 20 จุด โดยใช้รูปแบบสัญญาณ PNP (+24 VDC)

โมดูล DI 205 เหมาะสำหรับการรับสัญญาณสถานะจากเซนเซอร์หรืออุปกรณ์สวิตชิ่งที่มีเอาต์พุตแบบ PNP และมีพิกัดไฟฟ้าเข้ากันได้กับอินพุตของโมดูล เพื่อนำข้อมูลเข้าสู่ระบบควบคุมเครื่องจักรหรือกระบวนการผลิต

อุปกรณ์มี Input Delay 5 ms และขนาดกะทัดรัด 12.5 x 104 x 72 mm (กว้าง x สูง x ลึก) สามารถนำไปพิจารณาติดตั้งในระบบโมดูล I/O ที่รองรับ S-DIAS ของ SIGMATEK

คุณสมบัติทั่วไป (Features)

• แบรนด์ SIGMATEK
• รุ่น DI 205
• ตระกูล S-DIAS
• ประเภท S-DIAS Digital Input Module
• รองรับ Digital Input จำนวน 20 ช่อง
• รับสัญญาณดิจิทัลแบบ PNP (+24 VDC)
• มี Input Delay 5 ms
• ขนาดตัวเครื่อง 12.5 x 104 x 72 mm
• เหมาะสำหรับการรับสัญญาณสถานะจากอุปกรณ์สวิตชิ่งที่รองรับ
• สามารถประยุกต์ใช้กับเซนเซอร์แบบ PNP ตามพิกัดไฟฟ้าที่กำหนด
• เหมาะสำหรับงาน Machine Automation และ Factory Automation

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SIGMATEK
Model	DI 205
Series	S-DIAS
Product Type	Digital Input Module
Number of Digital Inputs	20 Inputs
Input Signal Type	PNP (+24 VDC)
Input Delay	5 ms
Width	12.5 mm
Height	104 mm
Depth	72 mm
Dimensions (W x H x D)	12.5 x 104 x 72 mm
Input Current	Not Specified in Catalog
Module Supply Requirements	To Be Confirmed According to S-DIAS System
Isolation	Not Specified in Catalog
Operating Temperature	Not Specified in Catalog
Application	Industrial Digital Signal Acquisition
Catalog Reference	SCMA General Catalog Vol.5, D1-05

หมายเหตุ: แคตตาล็อกยืนยันอินพุต 20 จุด ประเภทสัญญาณ PNP (+24 VDC) Input Delay 5 ms และขนาดตัวเครื่อง แต่ไม่ได้ระบุค่ากระแสอินพุต พิกัดไฟเลี้ยงโมดูลหรือคุณสมบัติการแยกวงจร ต้องตรวจสอบ Datasheet เฉพาะรุ่นก่อนออกแบบระบบ

ดิจิทัลอินพุต 20 ช่อง (20 Digital Inputs)

SIGMATEK DI 205 รองรับการรับสัญญาณ Digital Input จำนวน 20 จุด สำหรับเชื่อมต่ออุปกรณ์ส่งสัญญาณสถานะในระบบควบคุมอัตโนมัติ โดยช่วยให้สามารถรับข้อมูลจากอุปกรณ์หลายจุดเข้าสู่ระบบควบคุมที่รองรับ

ตัวอย่างอุปกรณ์ที่สามารถพิจารณาใช้ร่วมกัน ได้แก่ Proximity Sensor, Photoelectric Sensor, Limit Switch และอุปกรณ์สวิตชิ่งที่มีเอาต์พุตตรงกับข้อกำหนด PNP ของโมดูล

การเชื่อมต่ออุปกรณ์แต่ละชนิดต้องตรวจสอบระดับแรงดัน กระแส และรูปแบบการต่อสายตามคู่มือผู้ผลิต

รูปแบบสัญญาณ PNP (+24 VDC)

DI 205 ใช้รูปแบบอินพุต PNP (+24 VDC) ซึ่งโดยหลักการเป็นการรับสัญญาณจากอุปกรณ์ที่จ่ายแรงดันด้านบวกมายังช่องอินพุตเมื่อมีการทำงาน

การใช้งานร่วมกับเซนเซอร์ PNP ต้องตรวจสอบการต่อสายไฟเลี้ยง จุดอ้างอิง 0 V และขั้วสัญญาณให้ถูกต้องตาม Wiring Diagram ของโมดูล

ไม่ควรนำเซนเซอร์ที่มีเอาต์พุตแบบ NPN (Ground Switching) มาเชื่อมต่อแทนโดยไม่ได้ตรวจสอบความเข้ากันได้ของวงจร เพราะรูปแบบการทำงานของสัญญาณแตกต่างกัน

Input Delay 5 ms

SIGMATEK DI 205 มีค่า Input Delay 5 ms ตามข้อมูลแคตตาล็อก ซึ่งเป็นคุณสมบัติสำคัญในการพิจารณาการตอบสนองของระบบรับสัญญาณดิจิทัล

การออกแบบต้องพิจารณาค่า Input Delay ร่วมกับความกว้างพัลส์ของสัญญาณและรอบการประมวลผลของ CPU เพื่อให้ระบบสามารถอ่านสถานะได้อย่างเหมาะสม

สำหรับงานรับพัลส์ความเร็วสูงหรือการนับสัญญาณ Encoder ควรเลือกโมดูลที่ระบุความสามารถด้าน Counter หรือ High-Speed Input โดยเฉพาะ เนื่องจากแคตตาล็อกไม่ได้ระบุฟังก์ชันดังกล่าวสำหรับ DI 205

การทำงานร่วมกับระบบ S-DIAS

DI 205 เป็นโมดูลในตระกูล S-DIAS สำหรับขยายจุดรับสัญญาณดิจิทัลของระบบควบคุมที่เข้ากันได้ โดยต้องเลือก CPU แหล่งจ่ายไฟ และโมดูลประกอบให้เหมาะกับข้อกำหนดของระบบ

จำนวนโมดูลที่เชื่อมต่อได้จริงขึ้นอยู่กับความสามารถของ CPU และระบบจ่ายไฟ รวมถึงข้อจำกัดทางวิศวกรรมตามคู่มือผู้ผลิต

ขนาดตัวเครื่อง (Mechanical Dimensions)

Dimension	Size
Width	12.5 mm
Height	104 mm
Depth	72 mm

ตัวเครื่องมีความกว้าง 12.5 mm เหมาะสำหรับการออกแบบระบบ I/O ที่ต้องการจัดวางโมดูลอย่างกะทัดรัด โดยต้องตรวจสอบระยะติดตั้ง ขั้วต่อ และวิธีการประกอบตามคู่มือผลิตภัณฑ์

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบรับสัญญาณจากเซนเซอร์ PNP ในเครื่องจักร
• ระบบอ่านสถานะสวิตช์ในงาน Automation
• ระบบควบคุมสายการผลิตในโรงงานอุตสาหกรรม
• ระบบตรวจสอบสถานะการทำงานของเครื่องจักร
• ระบบขยาย Digital Input จำนวน 20 จุด
• ระบบ Factory Automation และ Machine Control
• ระบบ PLC และ I/O ที่รองรับ S-DIAS
• งานออกแบบระบบควบคุมอุตสาหกรรม

เปรียบเทียบ DI 204 และ DI 205

Specifications	DI 204	DI 205
Digital Inputs	20	20
Input Signal	NPN (Ground Switching)	PNP (+24 VDC)
Input Delay	5 ms	5 ms
Dimensions	12.5 x 104 x 72 mm	12.5 x 104 x 72 mm

การเลือก DI 204 หรือ DI 205 ควรพิจารณาประเภทสัญญาณเซนเซอร์เป็นหลัก โดย DI 205 เหมาะสำหรับสัญญาณ PNP (+24 VDC) ส่วน DI 204 รองรับสัญญาณ NPN (Ground Switching)

แนวทางการเลือก SIGMATEK DI 205

• ตรวจสอบจำนวนจุด Digital Input ที่ต้องใช้งาน
• ตรวจสอบประเภทสัญญาณของเซนเซอร์ว่าเป็น PNP
• ตรวจสอบพิกัดแรงดันและกระแสอินพุตจาก Datasheet
• พิจารณา Input Delay 5 ms ให้เหมาะกับลักษณะสัญญาณ
• ตรวจสอบความเข้ากันได้กับ CPU และระบบ S-DIAS
• ตรวจสอบระบบจ่ายไฟของโมดูลและเซนเซอร์
• ตรวจสอบพื้นที่ติดตั้งและการเดินสาย
• ตรวจสอบแผนผังขั้วต่อก่อนติดตั้ง

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ตรวจสอบประเภทสัญญาณ PNP ก่อนเชื่อมต่ออินพุต
• ใช้แรงดันและกระแสตามพิกัดที่ผู้ผลิตกำหนด
• ตรวจสอบขั้วไฟเลี้ยงและจุดอ้างอิง 0 V ตาม Wiring Diagram
• หลีกเลี่ยงการต่อแรงดันเกินพิกัดของช่องอินพุต
• แยกการเดินสายสัญญาณจากสายกำลังที่มีสัญญาณรบกวนตามความเหมาะสม
• ตรวจสอบการติดตั้งโมดูลและระบบจ่ายไฟตามคู่มือ SIGMATEK
• ไม่เสียบหรือถอดโมดูลขณะมีไฟเลี้ยง เว้นแต่คู่มือผู้ผลิตระบุว่ารองรับ
• ทดสอบสถานะอินพุตทุกช่องก่อนนำเครื่องจักรไปใช้งานจริง

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SIGMATEK S-DIAS Digital Input Module รุ่น DI 205
• รองรับ Digital Input จำนวน 20 จุด
• ใช้รูปแบบสัญญาณ PNP (+24 VDC)
• มี Input Delay 5 ms
• ขนาดตัวเครื่อง 12.5 x 104 x 72 mm
• แตกต่างจาก DI 204 ซึ่งรับสัญญาณ NPN (Ground Switching)
• ไม่ได้ระบุความสามารถ Counter สำหรับรุ่น DI 205
• ต้องตรวจสอบพิกัดไฟฟ้าและ Wiring Diagram จาก Datasheet
• ต้องตรวจสอบความเข้ากันได้กับ CPU และระบบ S-DIAS ก่อนสั่งซื้อ
