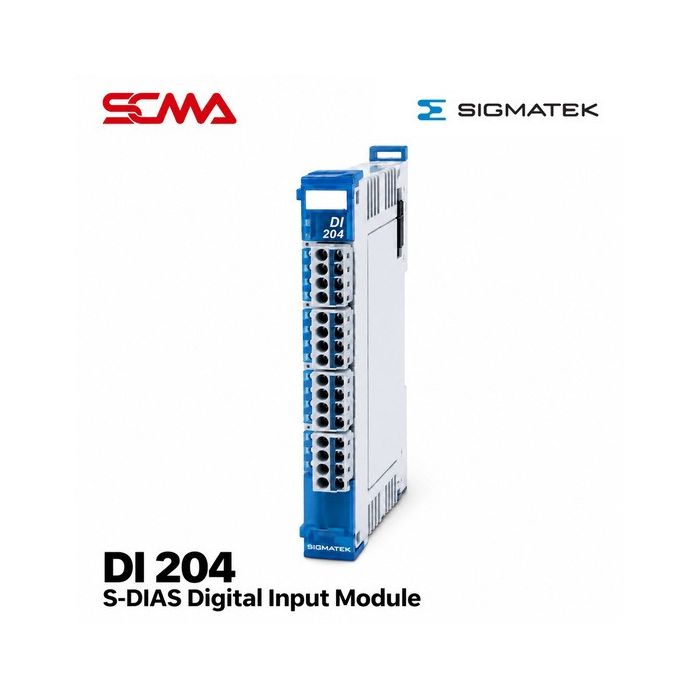

DI 204 S-DIAS Digital Input Module SIGMATEK

โมดูลดิจิทัลอินพุต SIGMATEK รุ่น DI 204 (S-DIAS Digital Input Module)

SIGMATEK DI 204 เป็นโมดูลรับสัญญาณดิจิทัล (Digital Input Module) ในตระกูล S-DIAS สำหรับใช้งานร่วมกับระบบควบคุมอัตโนมัติอุตสาหกรรม โดยรองรับสัญญาณดิจิทัลอินพุตจำนวน 20 จุด และใช้รูปแบบสัญญาณ NPN (Ground Switching)

โมดูล DI 204 เหมาะสำหรับระบบที่ต้องการรับสัญญาณสถานะจากเซนเซอร์หรืออุปกรณ์สวิตชิ่งที่มีลักษณะเอาต์พุตแบบ NPN โดยสามารถนำข้อมูลสถานะไปใช้ในโปรแกรมควบคุมเครื่องจักรตามการออกแบบของระบบ

อุปกรณ์มี Input Delay 5 ms และขนาดกะทัดรัด 12.5 x 104 x 72 mm (กว้าง x สูง x ลึก) เหมาะสำหรับการนำไปประกอบในระบบ I/O ของเครื่องจักรและตู้ควบคุมอุตสาหกรรมที่รองรับ S-DIAS

คุณสมบัติทั่วไป (Features)

• แบรนด์ SIGMATEK
• รุ่น DI 204
• อยู่ในตระกูล S-DIAS
• ประเภท S-DIAS Digital Input Module
• รองรับ Digital Input จำนวน 20 จุด
• รับสัญญาณดิจิทัลแบบ NPN (Ground Switching)
• มี Input Delay 5 ms
• ขนาดกว้าง 12.5 mm สูง 104 mm ลึก 72 mm
• เหมาะสำหรับรับสัญญาณดิจิทัลในระบบควบคุมเครื่องจักร
• สามารถประยุกต์ใช้กับเซนเซอร์และอุปกรณ์สวิตชิ่งแบบ NPN ที่มีสเปกเข้ากันได้
• เหมาะสำหรับระบบ Factory Automation และ Industrial Control

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SIGMATEK
Model	DI 204
Series	S-DIAS
Product Type	Digital Input Module
Number of Digital Inputs	20 Inputs
Input Type	NPN (Ground Switching)
Input Delay	5 ms
Width	12.5 mm
Height	104 mm
Depth	72 mm
Dimensions (W x H x D)	12.5 x 104 x 72 mm
Input Voltage Range	To Be Confirmed from Manufacturer Datasheet
Input Current	Not Specified in Catalog
Isolation Specification	Not Specified in Catalog
Module Power Requirement	To Be Confirmed According to S-DIAS System
Operating Temperature	Not Specified in Catalog
Application	Industrial Digital Signal Acquisition

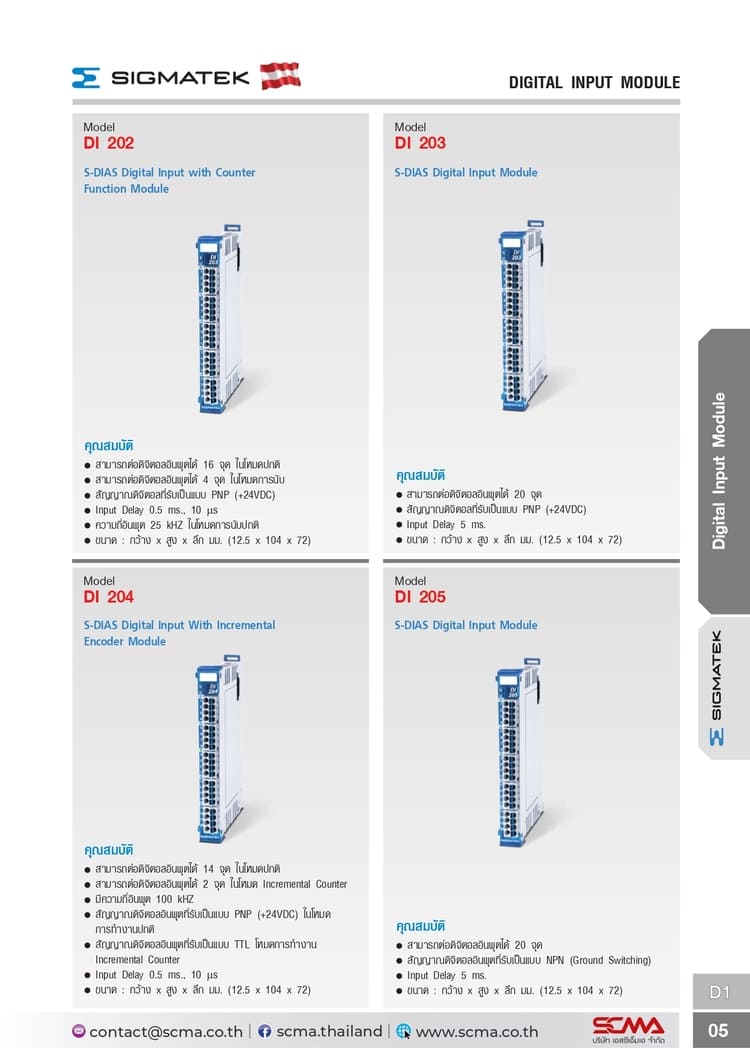

Catalog Reference	SCMA General Catalog Vol.5, D1-05

หมายเหตุ: แคตตาล็อกระบุจำนวนอินพุต ประเภทสัญญาณ Input Delay และขนาดตัวเครื่อง แต่ไม่ได้ระบุช่วงแรงดันอินพุต กระแสอินพุต หรือพิกัดไฟเลี้ยงของโมดูล จึงควรตรวจสอบ Datasheet เฉพาะรุ่น DI 204 ก่อนออกแบบระบบไฟฟ้า

ดิจิทัลอินพุต 20 ช่อง (20 Digital Inputs)

SIGMATEK DI 204 รองรับช่องรับสัญญาณ Digital Input จำนวน 20 จุด ทำให้สามารถเชื่อมต่ออุปกรณ์ตรวจจับสถานะหลายจุดในระบบควบคุมเครื่องจักรได้

ตัวอย่างการประยุกต์ใช้ ได้แก่ การรับสถานะจาก Proximity Sensor, Limit Switch, Photoelectric Sensor หรืออุปกรณ์สวิตชิ่งอื่นที่มีรูปแบบสัญญาณไฟฟ้าตรงกับข้อกำหนดของอินพุตแบบ NPN

การใช้งานต้องตรวจสอบพิกัดไฟฟ้าและการต่อสายของอุปกรณ์ต้นทางก่อนเชื่อมต่อกับโมดูล

รูปแบบสัญญาณ NPN (Ground Switching)

DI 204 รับสัญญาณดิจิทัลแบบ NPN หรือ Ground Switching ซึ่งโดยหลักการจะใช้เอาต์พุตที่ดึงสัญญาณลงสู่กราวด์เมื่ออุปกรณ์ทำงานตามรูปแบบของวงจรที่รองรับ

เมื่อเลือกเซนเซอร์สำหรับใช้งานร่วมกับ DI 204 ควรตรวจสอบว่าเอาต์พุตของเซนเซอร์เป็นแบบ NPN และมีพิกัดแรงดัน กระแส และรูปแบบการต่อสายตรงกับข้อกำหนดของโมดูล

ไม่ควรต่อเอาต์พุตเซนเซอร์แบบ PNP เข้ากับ DI 204 โดยอัตโนมัติ เนื่องจากรูปแบบการสวิตชิ่งแตกต่างกัน และอาจทำให้ระบบไม่สามารถอ่านสถานะได้อย่างถูกต้อง

Input Delay 5 ms

SIGMATEK DI 204 มีค่า Input Delay 5 ms ตามข้อมูลแคตตาล็อก ซึ่งเป็นข้อมูลสำคัญสำหรับการพิจารณาการตอบสนองของช่องรับสัญญาณดิจิทัล

การออกแบบระบบควรพิจารณาค่า Input Delay ร่วมกับระยะเวลาของสัญญาณ เซนเซอร์ และรอบการทำงานของ CPU เพื่อให้สามารถอ่านสถานะได้ตามที่กระบวนการต้องการ

สำหรับสัญญาณพัลส์ความเร็วสูงหรืองานนับพัลส์ควรตรวจสอบความเหมาะสมของโมดูลเฉพาะทาง เนื่องจาก DI 204 ไม่ได้ระบุความสามารถ Counter หรือ High-Speed Counter ในแคตตาล็อก

การใช้งานร่วมกับระบบ S-DIAS

DI 204 เป็นโมดูลในตระกูล S-DIAS ของ SIGMATEK สำหรับการรับสัญญาณดิจิทัลเข้าสู่ระบบควบคุม โดยต้องเลือก CPU โมดูลระบบ และอุปกรณ์ประกอบที่เข้ากันได้

จำนวนโมดูลที่สามารถเชื่อมต่อในระบบจริงขึ้นอยู่กับข้อกำหนดของ CPU แหล่งจ่ายไฟ และโครงสร้างระบบที่ใช้งาน ไม่ควรถือว่าการรองรับโมดูลของ CPU รุ่นหนึ่งสามารถใช้กับทุกระบบได้โดยไม่มีการตรวจสอบ

ขนาดตัวเครื่อง (Mechanical Dimensions)

Dimension	Size
Width	12.5 mm
Height	104 mm
Depth	72 mm

ตัวเครื่องมีความกว้าง 12.5 mm เหมาะสำหรับงานออกแบบที่ต้องการจัดวางโมดูล I/O ภายในตู้ควบคุมอย่างเป็นระเบียบ โดยต้องตรวจสอบวิธีการติดตั้งและระยะเผื่อจากคู่มือผลิตภัณฑ์

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบรับสัญญาณดิจิทัลจากเครื่องจักรอัตโนมัติ
• ระบบอ่านสถานะเซนเซอร์แบบ NPN
• ระบบควบคุมสายการผลิตอุตสาหกรรม
• ระบบตรวจสอบสถานะอุปกรณ์ในเครื่องจักร
• ระบบควบคุมที่ต้องการ Digital Input จำนวน 20 จุด
• ระบบ Factory Automation
• ระบบ PLC และ I/O Expansion ที่รองรับ S-DIAS
• งานออกแบบและพัฒนาระบบควบคุมอุตสาหกรรม

แนวทางการเลือก SIGMATEK DI 204

• ตรวจสอบจำนวนจุด Digital Input ที่ต้องการใช้งาน
• ตรวจสอบว่าอุปกรณ์ต้นทางมีเอาต์พุตแบบ NPN
• ตรวจสอบช่วงแรงดันและกระแสอินพุตจาก Datasheet
• พิจารณาค่า Input Delay 5 ms ให้เหมาะกับความเร็วของสัญญาณ
• ตรวจสอบความเข้ากันได้ของโมดูลกับระบบ S-DIAS ที่ใช้งาน
• ตรวจสอบระบบจ่ายไฟและอุปกรณ์ประกอบ
• ตรวจสอบขนาดและพื้นที่ติดตั้งภายในตู้ควบคุม
• ตรวจสอบรูปแบบขั้วต่อและการเดินสายก่อนติดตั้ง

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ตรวจสอบรูปแบบสัญญาณ NPN ก่อนต่อสายอินพุต
• ใช้พิกัดไฟฟ้าตาม Datasheet ของรุ่น DI 204
• ตรวจสอบการต่อกราวด์และจุดอ้างอิงสัญญาณตามคู่มือผู้ผลิต
• หลีกเลี่ยงการต่อแรงดันเข้าช่องอินพุตเกินพิกัด
• แยกการเดินสายสัญญาณจากสายกำลังที่ก่อให้เกิดสัญญาณรบกวนตามความเหมาะสม
• ตรวจสอบความเข้ากันได้ของโมดูลกับ CPU และระบบ S-DIAS
• ไม่เสียบหรือถอดโมดูลในขณะมีไฟเลี้ยง เว้นแต่คู่มือผู้ผลิตระบุว่ารองรับ
• ตรวจสอบสถานะอินพุตและทดสอบระบบก่อนนำเครื่องจักรไปใช้งานจริง

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SIGMATEK S-DIAS Digital Input Module รุ่น DI 204
• รองรับ Digital Input จำนวน 20 จุด
• รับสัญญาณแบบ NPN (Ground Switching)
• มี Input Delay 5 ms
• ขนาด 12.5 x 104 x 72 mm
• แตกต่างจากรุ่น DI 205 ซึ่งรับสัญญาณแบบ PNP (+24 VDC)
• แคตตาล็อกไม่ได้ระบุความสามารถ Counter สำหรับ DI 204
• ต้องตรวจสอบช่วงแรงดันอินพุตและระบบจ่ายไฟจาก Datasheet
• ตรวจสอบความเข้ากันได้ของ CPU และรายการอุปกรณ์ประกอบก่อนสั่งซื้อ
