CP 733 CPU Module SIGMATEK

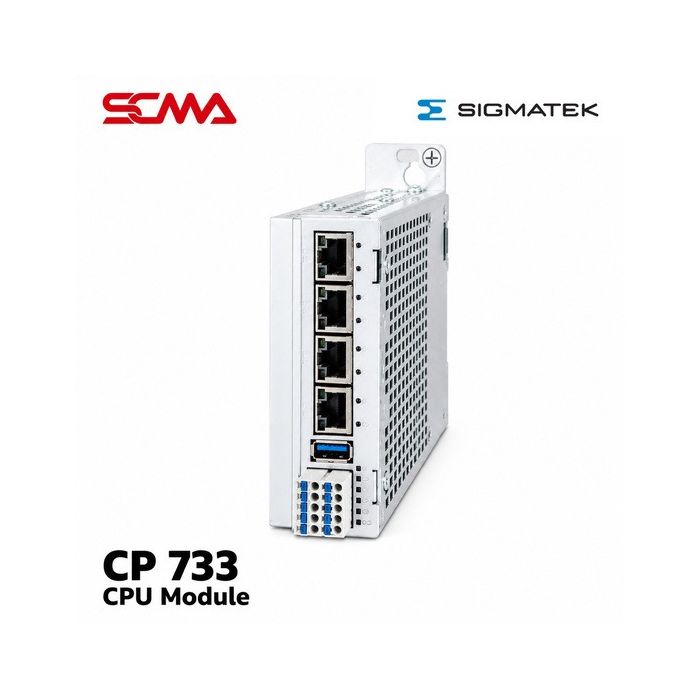

โมดูล CPU SIGMATEK รุ่น CP 733 (Industrial CPU Module)

SIGMATEK CP 733 เป็นโมดูลประมวลผล CPU สำหรับระบบควบคุมอัตโนมัติอุตสาหกรรม ใช้หน่วยประมวลผลแบบ Intel Atom Dual Core CPU รองรับการทำงานร่วมกับโมดูล I/O และอุปกรณ์สื่อสารในระบบควบคุมเครื่องจักร

CP 733 รองรับการเชื่อมต่อโมดูลขยายสูงสุด 64 โมดูล ทั้ง Digital Module และ Analog Module เพื่อรองรับการออกแบบระบบรับและส่งสัญญาณตามความต้องการของเครื่องจักรและกระบวนการผลิต

ด้านการสื่อสารมี Ethernet จำนวน 1 พอร์ต, VARAN Out จำนวน 1 พอร์ต, EtherCAT Driver Controller จำนวน 1 พอร์ต, CAN จำนวน 1 พอร์ต และ USB Device จำนวน 1 พอร์ต พร้อม Real Time Clock (RTC) ภายในตัวเครื่อง

อุปกรณ์ใช้แรงดันไฟฟ้า 24 VDC และมีขนาด 40.2 x 147.7 x 193.6 mm (กว้าง x สูง x ลึก) เหมาะสำหรับการนำไปออกแบบติดตั้งในระบบควบคุมอัตโนมัติและเครื่องจักรอุตสาหกรรมที่มีอินเทอร์เฟซสื่อสารตามข้อกำหนด

คุณสมบัติทั่วไป (Features)

• แบรนด์ SIGMATEK
• รุ่น CP 733
• โมดูล CPU สำหรับระบบควบคุมอัตโนมัติอุตสาหกรรม
• ใช้หน่วยประมวลผล Intel Atom Dual Core CPU
• รองรับโมดูลขยายสูงสุด 64 โมดูล
• รองรับ Digital Module และ Analog Module
• ใช้แรงดันไฟฟ้า 24 VDC
• มี Ethernet จำนวน 1 พอร์ต
• มี VARAN Out จำนวน 1 พอร์ต
• มี EtherCAT Driver Controller จำนวน 1 พอร์ต
• มี USB Device จำนวน 1 พอร์ต
• มี CAN จำนวน 1 พอร์ต
• มี Real Time Clock (RTC) ภายในตัวเครื่อง
• ขนาด 40.2 x 147.7 x 193.6 mm
• เหมาะสำหรับงานควบคุมเครื่องจักรและระบบ Factory Automation

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SIGMATEK
Model	CP 733
Product Type	Industrial CPU Module
Processor	Intel Atom Dual Core CPU
Maximum Expansion Modules	64 Modules
Expansion Module Types	Digital Module / Analog Module
Supply Voltage	24 VDC
Ethernet Interface	1 Port (Industrial Mini I/O Connector)
VARAN Out	1 Port (Industrial Mini I/O Connector)
EtherCAT Driver Controller	1 Port
USB Device	1 Port
CAN Interface	1 Port
RTC	Built-in Real Time Clock
Width	40.2 mm
Height	147.7 mm
Depth	193.6 mm
Dimensions (W x H x D)	40.2 x 147.7 x 193.6 mm
Processor Clock Speed	Not Specified in Catalog
Operating Temperature	Not Specified in Catalog
Programming Software	To Be Confirmed According to System Requirements

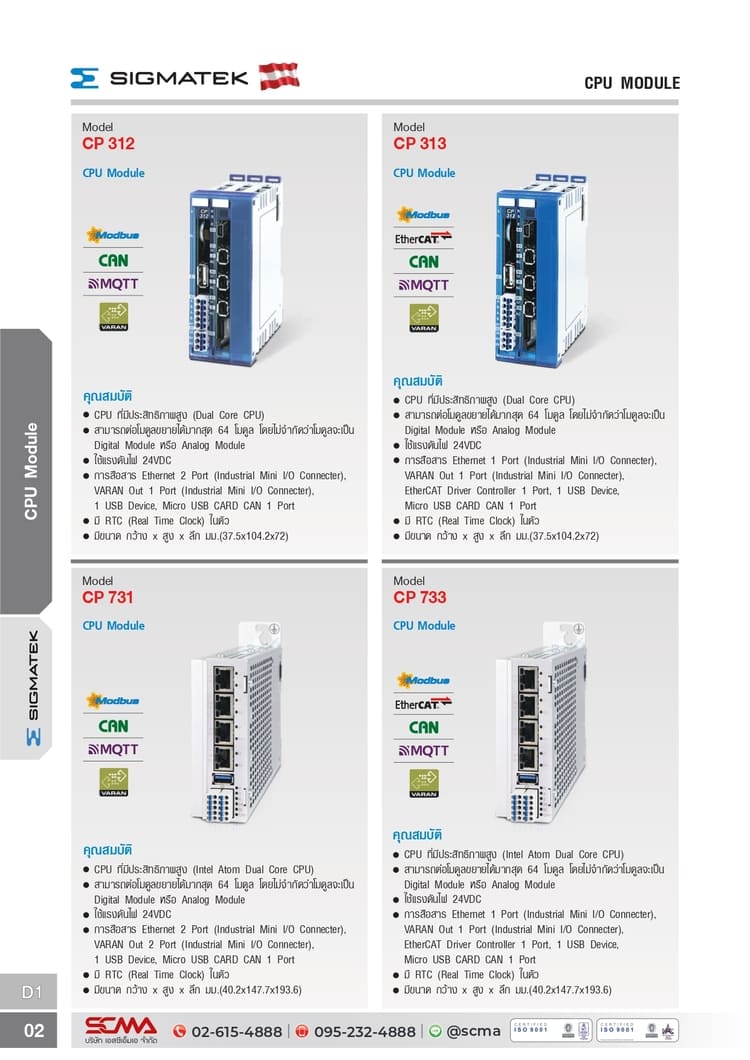

Catalog Reference	SCMA General Catalog Vol.5, D1-02

หมายเหตุ: แคตตาล็อกระบุหน่วยประมวลผล Intel Atom Dual Core CPU แต่ไม่ได้ระบุความเร็วประมวลผลเป็น MHz หรือ GHz รวมถึงไม่ได้ระบุรายละเอียดหน่วยความจำและอุณหภูมิใช้งาน จึงต้องตรวจสอบจากเอกสารทางเทคนิคเฉพาะรุ่นก่อนนำไปกำหนดสเปกโครงการ

หน่วยประมวลผล Intel Atom Dual Core CPU

CP 733 ใช้หน่วยประมวลผล Intel Atom แบบ Dual Core CPU สำหรับการประมวลผลคำสั่งในระบบควบคุมอัตโนมัติ โดยสามารถนำไปประยุกต์ใช้กับงานควบคุมเครื่องจักรที่ต้องการเชื่อมต่อโมดูล I/O และเครือข่ายอุตสาหกรรม

ประสิทธิภาพการทำงานจริงขึ้นอยู่กับโปรแกรมควบคุม ปริมาณข้อมูลสื่อสาร จำนวนโมดูล และข้อกำหนดด้านเวลาของระบบ โดยควรตรวจสอบข้อมูล Cycle Time และรายละเอียดหน่วยประมวลผลเพิ่มเติมเมื่อออกแบบงานที่ต้องการประสิทธิภาพเฉพาะ

รองรับโมดูลขยายสูงสุด 64 โมดูล

CP 733 รองรับการเชื่อมต่อโมดูลขยายสูงสุด 64 โมดูล ทั้งประเภท Digital และ Analog ทำให้สามารถออกแบบระบบควบคุมให้เหมาะสมกับจำนวนจุดรับและส่งสัญญาณของเครื่องจักร

การเลือกโมดูลขยายต้องตรวจสอบความเข้ากันได้กับ CPU รุ่น CP 733 รวมถึงข้อกำหนดด้านการจ่ายไฟ การเชื่อมต่อ และข้อจำกัดของระบบที่ออกแบบ

ระบบสื่อสาร (Communication Interfaces)

Interface	Quantity	Description
Ethernet	1 Port	Industrial Mini I/O Connector
VARAN Out	1 Port	Industrial Mini I/O Connector
EtherCAT Driver Controller	1 Port	EtherCAT Drive Communication Interface
CAN	1 Port	CAN Communication Interface
USB Device	1 Port	USB Device Connection

อินเทอร์เฟซสื่อสารของ CP 733 รองรับการนำไปออกแบบระบบที่มีอุปกรณ์อุตสาหกรรมหลายประเภท โดยต้องตรวจสอบความเข้ากันได้ของโปรโตคอล ขั้วต่อ และรูปแบบการเดินสายจากคู่มือผู้ผลิตก่อนนำไปใช้งานจริง

ระบบ EtherCAT Driver Controller

CP 733 มี EtherCAT Driver Controller จำนวน 1 พอร์ตตามข้อมูลแคตตาล็อก สำหรับการออกแบบการสื่อสารกับอุปกรณ์ขับเคลื่อนหรืออุปกรณ์ EtherCAT ที่รองรับตามข้อกำหนดของระบบ

การใช้งานควรตรวจสอบความเข้ากันได้ของอุปกรณ์ปลายทาง การตั้งค่าระบบ และฟังก์ชันที่รองรับจากเอกสารทางเทคนิคเฉพาะรุ่น โดยการมี EtherCAT Driver Controller ไม่ได้ยืนยันว่ารองรับทุกฟังก์ชันของอุปกรณ์ EtherCAT โดยอัตโนมัติ

ระบบ VARAN

CPU Module รุ่น CP 733 มี VARAN Out จำนวน 1 พอร์ต ซึ่งสามารถนำไปใช้เชื่อมต่อระบบหรือโมดูลที่รองรับเครือข่าย VARAN ตามการออกแบบของระบบควบคุม

ก่อนใช้งานต้องตรวจสอบชนิดสาย ขั้วต่อ และข้อกำหนดการสื่อสารจากคู่มือผู้ผลิต

ระบบ CAN Communication

CP 733 มี CAN จำนวน 1 พอร์ตสำหรับเชื่อมต่ออุปกรณ์ที่รองรับ โดยต้องตรวจสอบโปรโตคอล ความเร็วการสื่อสาร และการกำหนดค่าเครือข่ายเพิ่มเติม เนื่องจากข้อมูลแคตตาล็อกไม่ได้ระบุรายละเอียดดังกล่าว

Real Time Clock (RTC)

CP 733 มี RTC ภายในตัวเครื่อง สำหรับสนับสนุนระบบที่ต้องใช้งานข้อมูลวันและเวลาภายใต้ความสามารถของซอฟต์แวร์และโปรแกรมควบคุม

ระบบจ่ายไฟ 24 VDC

CP 733 ใช้แรงดันไฟฟ้า 24 VDC โดยควรเลือกแหล่งจ่ายไฟที่เหมาะสมกับข้อกำหนดของตัว CPU และโมดูลที่เชื่อมต่อ รวมถึงจัดให้มีระบบป้องกันทางไฟฟ้าตามคู่มือผู้ผลิต

แคตตาล็อกไม่ได้ระบุว่าต้องใช้ Power Supply รุ่น PS101 กับ CP 733 จึงไม่ควรนำเงื่อนไขของ CPU รุ่นอื่นมาใช้โดยอัตโนมัติ

ขนาดตัวเครื่อง (Mechanical Dimensions)

Dimension	Size
Width	40.2 mm
Height	147.7 mm
Depth	193.6 mm

การออกแบบติดตั้งควรเผื่อพื้นที่สำหรับขั้วต่อ สายไฟ สายสื่อสาร โมดูลขยาย และการระบายความร้อน รวมถึงตรวจสอบทิศทางการติดตั้งตามคู่มือผลิตภัณฑ์

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบควบคุมเครื่องจักรอัตโนมัติ
• ระบบควบคุมกระบวนการผลิตในโรงงานอุตสาหกรรม
• ระบบ Factory Automation
• ระบบควบคุมที่ต้องการเชื่อมต่อ Digital I/O และ Analog I/O
• ระบบเครื่องจักรที่ใช้อุปกรณ์สื่อสาร VARAN
• ระบบควบคุมที่ต้องการ EtherCAT Driver Controller
• ระบบเชื่อมต่ออุปกรณ์ผ่าน Ethernet และ CAN
• งานออกแบบระบบควบคุมเครื่องจักรเฉพาะทาง

แนวทางการเลือก SIGMATEK CP 733

• ตรวจสอบความต้องการด้านการประมวลผลของเครื่องจักร
• ตรวจสอบจำนวน Digital I/O และ Analog I/O ที่ต้องใช้งาน
• ตรวจสอบจำนวนโมดูลขยายสูงสุด 64 โมดูล
• ตรวจสอบความเข้ากันได้ของโมดูลขยายกับ CP 733
• ตรวจสอบการใช้งาน Ethernet, VARAN, CAN และ EtherCAT
• ตรวจสอบข้อกำหนดของระบบจ่ายไฟ 24 VDC
• ตรวจสอบพื้นที่ติดตั้งภายในตู้ควบคุม
• ตรวจสอบซอฟต์แวร์และเครื่องมือสำหรับพัฒนาโปรแกรม
• ตรวจสอบคู่มือทางเทคนิคของผู้ผลิตก่อนออกแบบระบบจริง

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ใช้แรงดันไฟฟ้า 24 VDC ตามข้อกำหนดของอุปกรณ์
• ตรวจสอบขั้วต่อและระบบจ่ายไฟก่อนเริ่มใช้งาน
• ติดตั้งในสภาพแวดล้อมที่เหมาะสมกับอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรม
• ตรวจสอบการต่อสายดินและการป้องกันสัญญาณรบกวนตามคู่มือผู้ผลิต
• ใช้สายและขั้วต่อสื่อสารที่เหมาะสมกับอินเทอร์เฟซ
• ไม่เสียบหรือถอดโมดูลในขณะมีไฟเลี้ยง เว้นแต่คู่มือผู้ผลิตระบุว่ารองรับ
• จัดให้มีพื้นที่ระบายความร้อนและบำรุงรักษาตามข้อกำหนด
• ตรวจสอบการตั้งค่าและทดสอบระบบก่อนนำเครื่องจักรไปใช้งานจริง

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SIGMATEK CPU Module รุ่น CP 733
• ใช้ Intel Atom Dual Core CPU ตามข้อมูลแคตตาล็อก
• รองรับโมดูลขยายสูงสุด 64 โมดูล
• ใช้แรงดันไฟฟ้า 24 VDC
• มี Ethernet 1 Port และ VARAN Out 1 Port
• มี EtherCAT Driver Controller 1 Port
• มี CAN 1 Port และ USB Device 1 Port
• มี RTC ภายในตัวเครื่อง
• ขนาด 40.2 x 147.7 x 193.6 mm
• ไม่ควรนำสเปกของ CP 731, CP 312 หรือ CP 313 มาใช้แทน CP 733
• ตรวจสอบรายการอุปกรณ์ที่จัดส่งและข้อกำหนดการใช้งานก่อนสั่งซื้อ
