CP 311 CPU Module SIGMATEK

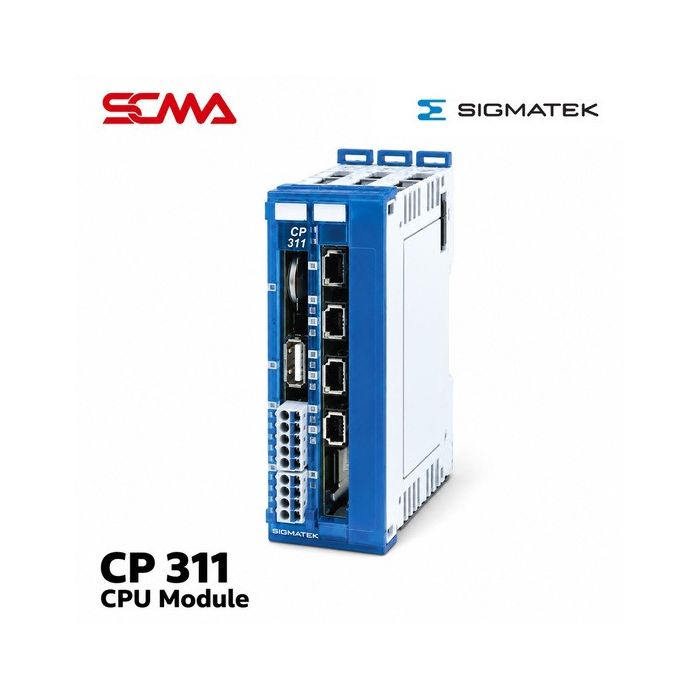

โมดูล CPU SIGMATEK รุ่น CP 311 (Industrial CPU Module)

SIGMATEK CP 311 เป็นโมดูลประมวลผล CPU สำหรับระบบควบคุมอัตโนมัติในอุตสาหกรรม ใช้หน่วยประมวลผลแบบ Dual Core CPU สำหรับประมวลผลคำสั่งควบคุมเครื่องจักรและระบบ Automation ที่ต้องการเชื่อมต่อโมดูล I/O และอุปกรณ์สื่อสารภายในระบบ

CPU Module รุ่น CP 311 รองรับการเชื่อมต่อโมดูลขยายสูงสุด 64 โมดูล โดยสามารถใช้งานร่วมกับ Digital Module และ Analog Module ตามข้อกำหนดของระบบที่ออกแบบ

อุปกรณ์มีพอร์ต Ethernet จำนวน 1 พอร์ต, VARAN Out จำนวน 2 พอร์ต, CAN จำนวน 1 พอร์ต และ USB Device จำนวน 1 พอร์ต พร้อม Real Time Clock (RTC) ภายในตัวเครื่อง

ตัวเครื่องใช้แรงดันไฟฟ้า 24 VDC มีขนาด 37.5 x 104.2 x 72 mm (กว้าง x สูง x ลึก) เหมาะสำหรับการนำไปออกแบบติดตั้งในระบบควบคุมเครื่องจักรและตู้ควบคุมอุตสาหกรรม

คุณสมบัติทั่วไป (Features)

• แบรนด์ SIGMATEK
• รุ่น CP 311
• โมดูล CPU สำหรับระบบควบคุมอัตโนมัติอุตสาหกรรม
• หน่วยประมวลผลประสิทธิภาพสูงแบบ Dual Core CPU
• รองรับโมดูลขยายสูงสุด 64 โมดูล
• สามารถเชื่อมต่อ Digital Module และ Analog Module
• ใช้แรงดันไฟฟ้า 24 VDC
• มี Ethernet จำนวน 1 พอร์ต
• มี VARAN Out จำนวน 2 พอร์ต
• มี CAN จำนวน 1 พอร์ต
• มี USB Device จำนวน 1 พอร์ต
• มี Real Time Clock (RTC) ภายใน
• ขนาดตัวเครื่อง 37.5 x 104.2 x 72 mm
• เหมาะสำหรับงานระบบควบคุมเครื่องจักรและ Factory Automation

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SIGMATEK
Model	CP 311
Product Type	Industrial CPU Module
Processor	Dual Core CPU
Maximum Expansion Modules	64 Modules
Expansion Module Types	Digital Module / Analog Module
Supply Voltage	24 VDC
Ethernet Interface	1 Port (Industrial Mini I/O Connector)
VARAN Out	2 Ports (Industrial Mini I/O Connector)
CAN Interface	1 Port
USB Device	1 Port
Real Time Clock	Built-in RTC
Width	37.5 mm
Height	104.2 mm
Depth	72 mm
Dimensions (W x H x D)	37.5 x 104.2 x 72 mm
Processor Clock Speed	Not Specified in Catalog
Programming Software	To Be Confirmed According to System Requirements
Operating Temperature	Not Specified in Catalog
Catalog Reference	SCMA General Catalog Vol.5, D1-01

หมายเหตุ: แคตตาล็อกระบุว่ารุ่น CP 311 ใช้ Dual Core CPU แต่ไม่ได้ระบุความเร็วหน่วยประมวลผลเป็น MHz จึงไม่ควรนำค่า 800 MHz ของ CPU รุ่นอื่นมาใช้เป็นข้อมูลของ CP 311

หน่วยประมวลผล Dual Core CPU

SIGMATEK CP 311 ใช้หน่วยประมวลผลแบบ Dual Core CPU สำหรับประมวลผลคำสั่งภายในระบบควบคุมอัตโนมัติ โดยเหมาะสำหรับการพิจารณาใช้งานในระบบที่ต้องการประมวลผลการควบคุม การเชื่อมต่ออุปกรณ์ และการสื่อสารในเครื่องจักรอุตสาหกรรม

ประสิทธิภาพการทำงานจริงขึ้นอยู่กับโปรแกรม จำนวนอุปกรณ์ I/O ปริมาณข้อมูลสื่อสาร และข้อกำหนดของระบบควบคุม โดยควรตรวจสอบข้อมูล Cycle Time และความสามารถในการประมวลผลจากเอกสารทางเทคนิคของผู้ผลิตหากมีข้อกำหนดเฉพาะ

รองรับโมดูลขยายสูงสุด 64 โมดูล

CP 311 สามารถเชื่อมต่อโมดูลขยายได้สูงสุด 64 โมดูล โดยรองรับทั้ง Digital Module และ Analog Module ช่วยให้สามารถออกแบบระบบรับและส่งสัญญาณได้ตามความต้องการของเครื่องจักร

โมดูล Digital สามารถนำไปประยุกต์ใช้สำหรับรับหรือส่งสัญญาณสถานะตามข้อกำหนดของระบบ ส่วน Analog Module สามารถเลือกให้เหมาะกับสัญญาณวัดและสัญญาณควบคุมที่ต้องการ

การเลือกโมดูลขยายต้องตรวจสอบความเข้ากันได้กับ CPU รุ่น CP 311 และข้อกำหนดทางไฟฟ้าของระบบก่อนติดตั้ง

ระบบสื่อสาร (Communication Interfaces)

Interface	Quantity	Description
Ethernet	1 Port	Industrial Mini I/O Connector
VARAN Out	2 Ports	Industrial Mini I/O Connector
CAN	1 Port	CAN Communication Interface
USB Device	1 Port	USB Device Connection

อินเทอร์เฟซสื่อสารช่วยให้สามารถนำ CP 311 ไปประยุกต์ใช้กับระบบเครื่องจักรที่มีอุปกรณ์สื่อสารและเครือข่ายที่เข้ากันได้

ก่อนนำไปใช้งานควรตรวจสอบชนิดขั้วต่อ โปรโตคอลที่รองรับ การกำหนดค่าเครือข่าย และรูปแบบการเดินสายจากคู่มือผลิตภัณฑ์เฉพาะรุ่น

ระบบ VARAN สำหรับงาน Automation

CP 311 มี VARAN Out จำนวน 2 พอร์ตตามข้อมูลแคตตาล็อก สำหรับเชื่อมต่ออุปกรณ์ที่รองรับระบบ VARAN ตามการออกแบบของระบบควบคุม

การเลือกใช้อุปกรณ์ในเครือข่าย VARAN ควรตรวจสอบความเข้ากันได้ของโมดูล ขั้วต่อ และข้อกำหนดการเดินสายจากเอกสารผู้ผลิต

ระบบ CAN Communication

CPU Module รุ่น CP 311 มีพอร์ต CAN จำนวน 1 พอร์ต โดยสามารถนำไปออกแบบการสื่อสารกับอุปกรณ์ที่รองรับตามข้อกำหนดของระบบ

รายละเอียดโปรโตคอลที่ทำงานบน CAN ความเร็วการสื่อสาร และรูปแบบขั้วต่อควรตรวจสอบจากเอกสารทางเทคนิคเพิ่มเติม เนื่องจากแคตตาล็อกไม่ได้ระบุรายละเอียดเหล่านี้

Real Time Clock (RTC)

CP 311 มี Real Time Clock ภายในตัวเครื่องสำหรับสนับสนุนระบบที่ต้องใช้ข้อมูลเวลา โดยการนำไปใช้สำหรับฟังก์ชันบันทึกเหตุการณ์ การตั้งเวลาหรือประมวลผลตามช่วงเวลาขึ้นอยู่กับซอฟต์แวร์และโปรแกรมควบคุมที่พัฒนา

แรงดันไฟฟ้าและการติดตั้ง

SIGMATEK CP 311 ใช้แรงดันไฟฟ้า 24 VDC ตามข้อมูลแคตตาล็อก โดยต้องเลือกอุปกรณ์จ่ายไฟและระบบป้องกันทางไฟฟ้าให้สอดคล้องกับคู่มือผู้ผลิตและโหลดรวมของโมดูลที่เชื่อมต่อ

การติดตั้งควรจัดให้มีพื้นที่สำหรับเดินสายไฟ สายสื่อสาร โมดูลขยาย และการบำรุงรักษาตามข้อกำหนดของระบบ

ขนาดตัวเครื่อง (Mechanical Dimensions)

Dimension	Size
Width	37.5 mm
Height	104.2 mm
Depth	72 mm

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบควบคุมเครื่องจักรอัตโนมัติ
• ระบบควบคุมกระบวนการผลิตในโรงงานอุตสาหกรรม
• ระบบ Automation ที่ต้องการ CPU แบบ Dual Core
• ระบบควบคุมที่ใช้โมดูล Digital I/O และ Analog I/O
• ระบบควบคุมเครื่องจักรที่ใช้อุปกรณ์สื่อสาร VARAN
• ระบบเชื่อมต่ออุปกรณ์ผ่าน Ethernet และ CAN
• ระบบควบคุมเครื่องจักรและอุปกรณ์ภายในตู้ไฟฟ้าอุตสาหกรรม
• งานออกแบบและพัฒนาระบบควบคุมเครื่องจักรเฉพาะทาง

แนวทางการเลือก SIGMATEK CP 311

• ตรวจสอบความต้องการด้านการประมวลผลของเครื่องจักร
• ตรวจสอบจำนวน Digital I/O และ Analog I/O ที่ต้องใช้งาน
• ตรวจสอบจำนวนโมดูลขยายสูงสุด 64 โมดูล
• ตรวจสอบความเข้ากันได้ของโมดูลขยายกับ CP 311
• ตรวจสอบพอร์ต Ethernet, VARAN, CAN และ USB ที่ต้องใช้
• ตรวจสอบระบบจ่ายไฟ 24 VDC และข้อกำหนดของโมดูล
• ตรวจสอบขนาดและพื้นที่ติดตั้งในตู้ควบคุม
• ตรวจสอบซอฟต์แวร์และเครื่องมือสำหรับพัฒนาโปรแกรม
• ตรวจสอบเอกสารทางเทคนิคก่อนออกแบบระบบจริง

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ใช้แรงดันไฟฟ้าตามข้อกำหนดของอุปกรณ์
• ตรวจสอบชนิดและขั้วต่อของแหล่งจ่ายไฟก่อนจ่ายไฟ
• ติดตั้งภายในสภาพแวดล้อมที่เหมาะกับอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรม
• ตรวจสอบการต่อสายดินและระบบป้องกันสัญญาณรบกวน
• ใช้งานสายและขั้วต่อสื่อสารที่เหมาะสมกับอินเทอร์เฟซ
• ไม่เสียบหรือถอดโมดูลขณะมีไฟเลี้ยง เว้นแต่คู่มือผู้ผลิตรองรับ
• จัดให้มีพื้นที่ระบายความร้อนและบำรุงรักษาตามข้อกำหนด
• ตรวจสอบการตั้งค่าเครือข่ายและการทำงานของระบบก่อนใช้งานจริง

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SIGMATEK CPU Module รุ่น CP 311
• ใช้ Dual Core CPU ตามข้อมูลแคตตาล็อก
• รองรับโมดูลขยายสูงสุด 64 โมดูล
• ใช้แรงดันไฟฟ้า 24 VDC
• มี Ethernet 1 Port และ VARAN Out 2 Ports
• มี CAN 1 Port และ USB Device 1 Port
• มี RTC ภายในตัวเครื่อง
• ขนาด 37.5 x 104.2 x 72 mm
• แคตตาล็อกไม่ได้ระบุความเร็ว CPU เป็น MHz สำหรับรุ่น CP 311
• ไม่ควรนำสเปก CP 102, CP 111 หรือ CP 112 มาใช้แทน CP 311
• ควรตรวจสอบอุปกรณ์จ่ายไฟ โมดูลขยาย และรายการอุปกรณ์ที่รวมในชุดก่อนสั่งซื้อ
