CP 111 CPU Module SIGMATEK

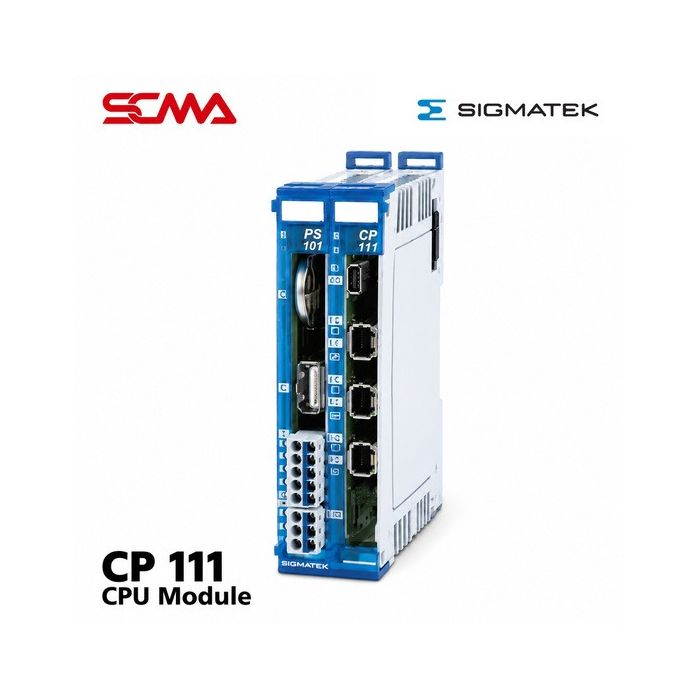

โมดูล CPU SIGMATEK รุ่น CP 111 (Industrial CPU Module)

SIGMATEK CP 111 เป็นโมดูลประมวลผล CPU สำหรับระบบควบคุมอัตโนมัติในงานอุตสาหกรรม ใช้หน่วยประมวลผลแบบ Single Core ความเร็ว 800 MHz เหมาะสำหรับการประยุกต์ใช้งานควบคุมเครื่องจักรและระบบ Automation ที่ต้องการเชื่อมต่อโมดูล I/O และอุปกรณ์สื่อสารในระบบ

CPU Module รุ่น CP 111 รองรับการเชื่อมต่อโมดูลขยายได้สูงสุด 64 โมดูล โดยสามารถใช้ร่วมกับ Digital Module และ Analog Module ตามระบบที่ออกแบบ มีพอร์ต Ethernet, VARAN Out, CAN และ USB สำหรับการสื่อสารและเชื่อมต่ออุปกรณ์ที่รองรับ

ตัวเครื่องใช้แรงดันไฟฟ้า 24 VDC และมี Real Time Clock (RTC) ภายใน ขนาดกะทัดรัด 25 x 104 x 72 mm (กว้าง x สูง x ลึก) เหมาะสำหรับนำไปออกแบบติดตั้งภายในระบบควบคุมอุตสาหกรรม

ข้อกำหนดสำคัญ: SCMA General Catalog Vol.5 ระบุว่ารุ่น CP 111 ต้องสั่งใช้งานร่วมกับ Power Supply รุ่น PS101 โดยต้องตรวจสอบรายละเอียดการเชื่อมต่อและรายการอุปกรณ์ก่อนสั่งซื้อ

คุณสมบัติทั่วไป (Features)

• แบรนด์ SIGMATEK
• รุ่น CP 111
• โมดูล CPU สำหรับระบบควบคุมอัตโนมัติอุตสาหกรรม
• หน่วยประมวลผล Single Core 800 MHz
• รองรับโมดูลขยายสูงสุด 64 โมดูล
• รองรับโมดูล Digital และ Analog
• ใช้แรงดันไฟฟ้า 24 VDC
• มี Ethernet จำนวน 1 พอร์ต
• มี VARAN Out จำนวน 2 พอร์ต
• มี USB Device จำนวน 1 พอร์ต
• มี CAN จำนวน 1 พอร์ต
• มี Real Time Clock (RTC) ภายใน
• ขนาดกะทัดรัด กว้าง 25 mm สูง 104 mm ลึก 72 mm
• ต้องสั่งร่วมกับ Power Supply PS101 ตามข้อกำหนดแคตตาล็อก

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SIGMATEK
Model	CP 111
Product Type	Industrial CPU Module
Processor	Single Core 800 MHz
Maximum Expansion Modules	64 Modules
Expansion Module Types	Digital Module / Analog Module
Supply Voltage	24 VDC
Required Power Supply Module	PS101
Ethernet Interface	1 Port (Industrial Mini I/O Connector)
VARAN Out	2 Ports (Industrial Mini I/O Connector)
USB Device	1 Port
CAN Interface	1 Port
RTC	Built-in Real Time Clock
Width	25 mm
Height	104 mm
Depth	72 mm
Dimensions (W x H x D)	25 x 104 x 72 mm
Programming Software	To Be Confirmed According to System Requirements
Operating Temperature	Not Specified in Catalog
Catalog Reference	SCMA General Catalog Vol.5, D1-01

หน่วยประมวลผล Single Core 800 MHz

SIGMATEK CP 111 ใช้ CPU แบบ Single Core ความเร็ว 800 MHz สำหรับประมวลผลคำสั่งควบคุมในระบบ Automation โดยประสิทธิภาพการทำงานจริงขึ้นอยู่กับโปรแกรมควบคุม จำนวนอุปกรณ์ I/O การสื่อสาร และรูปแบบการประมวลผลที่กำหนดในระบบ

รองรับโมดูลขยายสูงสุด 64 โมดูล

CP 111 รองรับการเชื่อมต่อโมดูลขยายสูงสุด 64 โมดูล โดยไม่จำกัดว่าต้องเป็น Digital Module หรือ Analog Module เพียงประเภทเดียว ทำให้สามารถออกแบบระบบรับและส่งสัญญาณให้เหมาะกับความต้องการของเครื่องจักร

การเลือกโมดูลขยายต้องตรวจสอบความเข้ากันได้ รุ่นอุปกรณ์ ระบบจ่ายไฟ และข้อจำกัดทางวิศวกรรมของชุดควบคุมก่อนติดตั้ง

ระบบสื่อสาร (Communication Interfaces)

Interface	Quantity	Description
Ethernet	1 Port	Industrial Mini I/O Connector
VARAN Out	2 Ports	Industrial Mini I/O Connector
CAN	1 Port	CAN Communication Interface
USB Device	1 Port	USB Device Connection

พอร์ตสื่อสารของ CP 111 รองรับการเชื่อมต่อกับอุปกรณ์และระบบที่ใช้โปรโตคอลหรืออินเทอร์เฟซที่เข้ากันได้ โดยต้องตรวจสอบรายละเอียดการเดินสาย ขั้วต่อ และโปรโตคอลจากเอกสารทางเทคนิคเฉพาะรุ่น

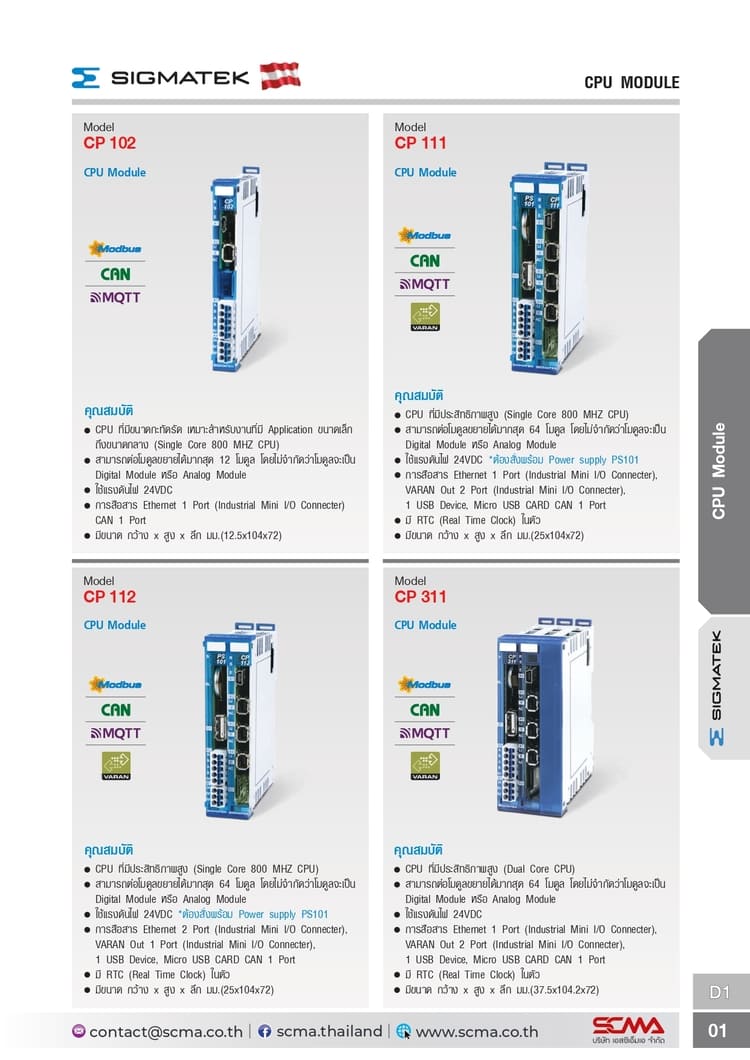

แคตตาล็อกยังระบุข้อความ Micro USB CARD ซึ่งควรตรวจสอบตำแหน่งและหน้าที่ของอินเทอร์เฟซนี้จากคู่มือผู้ผลิตก่อนนำไปออกแบบระบบ

ระบบ Real Time Clock (RTC)

CP 111 มี Real Time Clock ภายในตัวเครื่อง สามารถใช้เป็นส่วนหนึ่งของระบบควบคุมที่ต้องอาศัยข้อมูลวันและเวลา โดยการใช้งานฟังก์ชันดังกล่าวขึ้นอยู่กับความสามารถของซอฟต์แวร์และการกำหนดโปรแกรมควบคุม

ระบบจ่ายไฟและ Power Supply PS101

CP 111 ใช้แรงดันไฟฟ้า 24 VDC และแคตตาล็อกระบุว่าต้องสั่งร่วมกับ Power Supply รุ่น PS101

ก่อนติดตั้งควรตรวจสอบแรงดันไฟฟ้า กระแสที่ต้องการ ขั้วต่อ การจัดวางโมดูล และการกระจายไฟไปยังอุปกรณ์ที่เชื่อมต่อ เพื่อให้ระบบสามารถทำงานได้ตามข้อกำหนด

ไม่ควรถือว่า PS101 รวมอยู่ในชุด CP 111 โดยอัตโนมัติ หากไม่ได้ระบุไว้ในรายการเสนอขาย

ขนาดตัวเครื่อง (Mechanical Dimensions)

Dimension	Size
Width	25 mm
Height	104 mm
Depth	72 mm

ขนาดที่กะทัดรัดช่วยให้สามารถพิจารณาจัดวางภายในตู้ควบคุมอุตสาหกรรมได้ โดยต้องเผื่อพื้นที่ติดตั้งสำหรับอุปกรณ์จ่ายไฟ โมดูลขยาย สายสื่อสาร และการบำรุงรักษาตามคู่มือผู้ผลิต

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบควบคุมเครื่องจักรอัตโนมัติ
• ระบบควบคุมการผลิตในโรงงานอุตสาหกรรม
• ระบบควบคุมที่ต้องการเชื่อมต่อ Digital I/O และ Analog I/O
• ระบบควบคุมเครื่องจักรที่ใช้อินเทอร์เฟซ VARAN
• ระบบ Automation ที่ต้องการการสื่อสาร Ethernet และ CAN
• ระบบควบคุมภายในตู้ไฟฟ้าอุตสาหกรรม
• งานออกแบบและพัฒนาระบบเครื่องจักรเฉพาะทาง

แนวทางการเลือก SIGMATEK CP 111

• ตรวจสอบความต้องการด้านการประมวลผลของระบบ
• ตรวจสอบจำนวน Digital I/O และ Analog I/O ที่ต้องใช้งาน
• ตรวจสอบจำนวนโมดูลขยายไม่ให้เกินข้อจำกัดที่กำหนด
• ตรวจสอบความเข้ากันได้ของโมดูลกับ CPU รุ่น CP 111
• ตรวจสอบการใช้ Power Supply รุ่น PS101
• ตรวจสอบพอร์ต Ethernet, VARAN และ CAN ตามอุปกรณ์ที่ต้องเชื่อมต่อ
• ตรวจสอบขนาดและพื้นที่ติดตั้งภายในตู้ควบคุม
• ตรวจสอบซอฟต์แวร์สำหรับพัฒนาโปรแกรมและข้อกำหนดของระบบ
• ตรวจสอบคู่มือทางเทคนิคของผู้ผลิตก่อนออกแบบและติดตั้ง

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ใช้แรงดันไฟฟ้า 24 VDC ตามข้อกำหนดของอุปกรณ์
• ใช้งานร่วมกับ Power Supply PS101 ตามข้อกำหนดในแคตตาล็อก
• ตรวจสอบขั้วต่อและทิศทางการเชื่อมต่อก่อนจ่ายไฟ
• ติดตั้งภายในสภาพแวดล้อมที่เหมาะสมกับอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรม
• ตรวจสอบการต่อสายดินและการป้องกันสัญญาณรบกวนตามคู่มือผู้ผลิต
• ไม่เสียบหรือถอดโมดูลในขณะที่มีไฟเลี้ยง เว้นแต่คู่มือผู้ผลิตระบุว่ารองรับ
• ตรวจสอบอุณหภูมิและพื้นที่ระบายความร้อนภายในตู้ควบคุม
• ตรวจสอบการเชื่อมต่อเครือข่ายและการตั้งค่าระบบก่อนเริ่มใช้งาน

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SIGMATEK CPU Module รุ่น CP 111
• ใช้หน่วยประมวลผล Single Core 800 MHz
• รองรับโมดูลขยายสูงสุด 64 โมดูล
• ใช้ไฟเลี้ยง 24 VDC
• ต้องสั่งร่วมกับ Power Supply PS101 ตามข้อมูลแคตตาล็อก
• มี Ethernet 1 Port และ VARAN Out 2 Ports
• มี CAN 1 Port, USB Device 1 Port และ RTC ภายใน
• ขนาด 25 x 104 x 72 mm
• ไม่ควรนำสเปกจาก CP 102, CP 112 หรือ CP 311 มาใช้แทน CP 111
• ต้องตรวจสอบรายการอุปกรณ์ที่รวมในชุดและข้อกำหนดการใช้งานก่อนสั่งซื้อ
